方案交底
编号
T-004
工程名称
石家庄苏宁电器广场
交底日期
2011-7-11
施工单位
中建三局建设工程股份
有限公司
方案名称
地下室防水施工方案
交底内容：
一、地下防水工程概况
1.1防水做法
本工程地下室防水等级为一级，设计自防水混凝土抗渗等级为P8，施工图要求地下室底板、外墙防水材料为“6厚双层热熔型SBS改性沥青卷材”，业主已确定采用“禹王”牌3+3厚双层热熔型SBS改性沥青卷材，聚酯胎，Ⅰ型，所用材料标准满足GB18242-2008要求。
其防水做法分别为：
地下室外墙：20厚1:2.5水泥砂浆找平＋双层3+3厚热熔型SBS改性沥青卷材＋60厚聚苯乙烯泡沫塑料（EPS）保护层；
地下室底板：双层3+3厚热熔型SBS改性沥青卷材＋50厚C20细石混凝土保护层；
地下室顶板：双层合成高分子卷材总厚〉2.4＋65厚挤塑聚苯乙烯泡沫塑料板（XPS）保温＋70厚C20细石混凝土,内配∅4双向@200。
桩端：桩端防水材料选用“禹王”牌水泥基渗透结晶型防水涂料，Ⅰ型，材料性能满足GB18445-2001要求。
1.2施工方法
本方案对地下室防水卷材的施工进行阐述，结构自防水混凝土的施工在本工程《混凝土施工方案》中进行详述。
底板、外墙防水卷材属于高聚物改性沥青类防水卷材，采用热熔法施工，防水形式为外防外贴（对于混凝土结构而言）。
二、施工准备
2.1技术准备
本工程基础底板、地下室外墙防水卷材、桩头的水泥基渗透结晶防水均由具有防水施工资质的公司负责施工，技术准备工作详下：
（1）工长、质检及分包队伍的管理人员熟悉施工工艺、流程及相关规范及设计要求，技术部负责对现场主管工长进行方案交底；
（2）工长对分包队伍的现场管理人员进行技术交底；

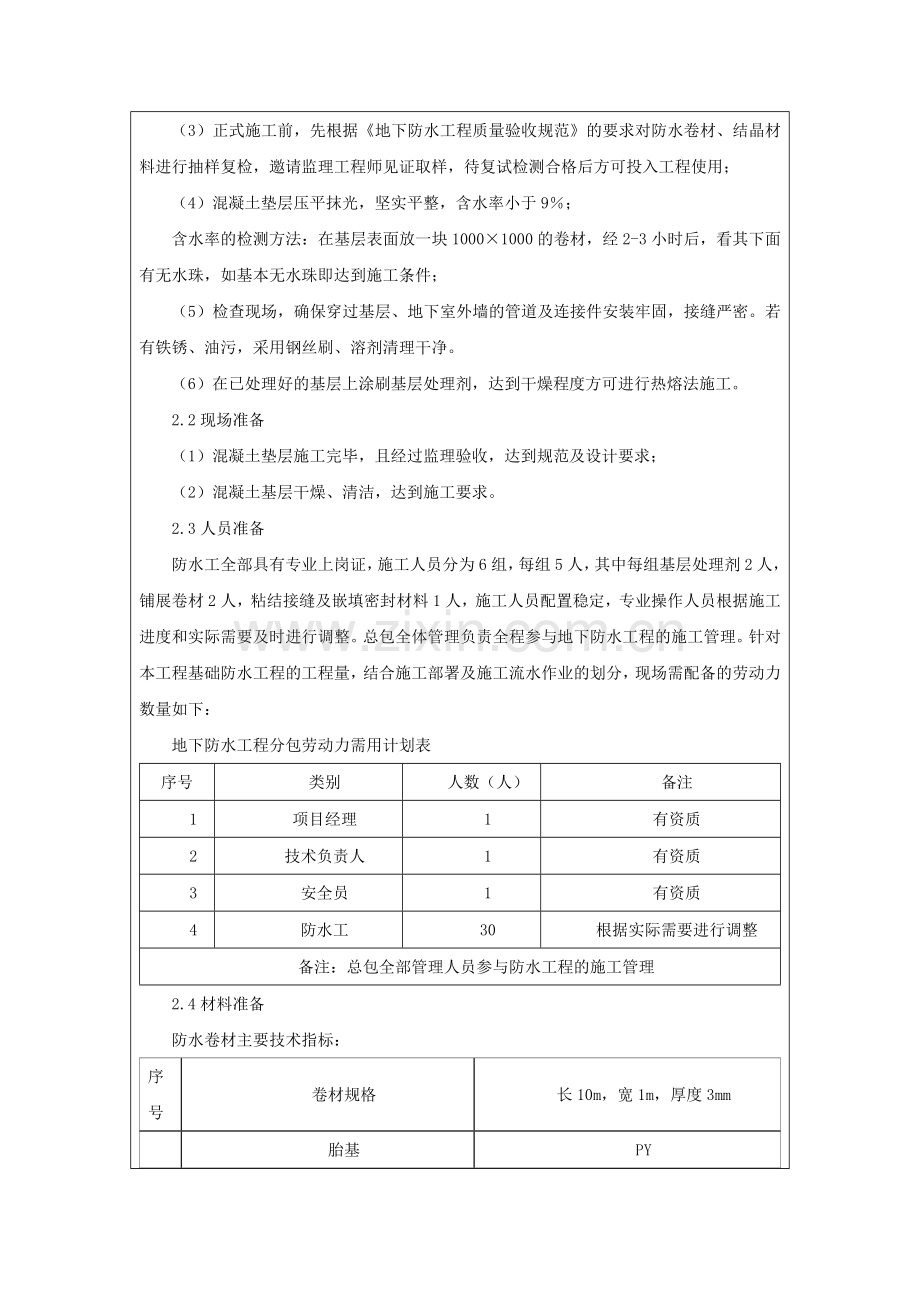

（3）正式施工前，先根据《地下防水工程质量验收规范》的要求对防水卷材、结晶材料进行抽样复检，邀请监理工程师见证取样，待复试检测合格后方可投入工程使用；
（4）混凝土垫层压平抹光，坚实平整，含水率小于9％；
含水率的检测方法：在基层表面放一块1000×1000的卷材，经2-3小时后，看其下面有无水珠，如基本无水珠即达到施工条件；
（5）检查现场，确保穿过基层、地下室外墙的管道及连接件安装牢固，接缝严密。若有铁锈、油污，采用钢丝刷、溶剂清理干净。
（6）在已处理好的基层上涂刷基层处理剂，达到干燥程度方可进行热熔法施工。
2.2现场准备
（1）混凝土垫层施工完毕，且经过监理验收，达到规范及设计要求；
（2）混凝土基层干燥、清洁，达到施工要求。
2.3人员准备
防水工全部具有专业上岗证，施工人员分为6组，每组5人，其中每组基层处理剂2人，铺展卷材2人，粘结接缝及嵌填密封材料1人，施工人员配置稳定，专业操作人员根据施工进度和实际需要及时进行调整。总包全体管理负责全程参与地下防水工程的施工管理。针对本工程基础防水工程的工程量，结合施工部署及施工流水作业的划分，现场需配备的劳动力数量如下：
地下防水工程分包劳动力需用计划表
序号
类别
人数（人）
备注
1
项目经理
1
有资质
2
技术负责人
1
有资质
3
安全员
1
有资质
4
防水工
30
根据实际需要进行调整
备注：总包全部管理人员参与防水工程的施工管理
2.4材料准备
防水卷材主要技术指标：
序号
卷材规格
长10m，宽1m，厚度3mm
1
胎基
PY
2
型号
Ⅰ
3
可溶物含量（g/m2）
≥2100
4
不透水性
压力0.3MPa
保持时间≥30min
5
耐热性
90℃无流淌、滴落
6
拉力
纵横向均为500N/50mm
7
最大拉力时延伸率
纵横向≥30%
8
低温柔度
-20℃无裂缝
9
浸水后质量增加
≤1.0%
水泥基渗透结晶型防水涂料主要物理力学性能：
序号
项目
性能指标
1
型号
Ⅰ
2
安定性
合格
3
初凝时间
≥20min
4
终凝时间
≤24h
5
抗折强度，MPa（≥）
7d
2.80
28d
3.50
6
抗压强度，MPa（≥）
7d
12.0
28d
18.0
7
湿基面粘结强度，MPa（≥）
1.0
8
抗渗压力（28d）,MPa（≥）
0.8
9
第二次抗渗压力（56d）,MPa（≥）
0.6
10
渗透压力比（28d）,%（≥）
200
2.5机具准备
主要机具需用计划表
序 号
机械或工具名称
数 量
功 能
1
扫 帚
3把
清理基层
2
卷 尺
6把
丈量及放线、检查
3
剪 刀
6把
裁剪卷材
4
长（短）柄滚刷
6把
涂刷基层胶粘剂
5
铁抹子
6把
铁抹子修补基层或收头
6
手持压辊
6根
压实卷材及接缝
7
汽油喷灯
6个
热熔
8
火焰枪
6把
热熔
9
灭火器
5个
灭火设备
三、施工部署
本工程基础地下室防水结合现场实际情况、结构混凝土的工艺的要求等，经综合考虑，特安排如下：主楼基坑处桩头处理完毕后，施工桩头防水，然后施工主楼底板处防水卷材，裙房底板防水根据裙房垫层施工顺序进行施工，主楼底板处卷材延伸至裙楼底板处与其搭接。
四、主要施工工艺及要点
4.1基础底板防水施工
（1）施工工艺：基层处理→涂刷基层处理剂→阴阳角附加层→弹线→铺贴第一道SBS防水卷材→热熔焊接搭接缝→验收第一道防水卷材→铺贴第二道SBS卷材→热熔法焊接搭接缝→检查验收。
（2）基础垫层做到坚实、平整，阴阳角部位抹成均匀一致、平整光滑的圆角，圆弧半径不小于50mm。地下室混凝土外墙面要打磨平整，墙面要干燥，穿出基层的构件应先安装完毕。基层含水率小于9％，检查方法事故：在基层表面放一块1000×1000的卷材，经2-3小时后，看其下面有无水珠，如基本无水珠即可施工。
（3）刷基层处理剂：用长柄滚刷将基层处理剂刷在已经处理好的基层上，要涂刷均匀，不得漏刷，基层处理剂涂刷完毕达到干燥程度（一般以不粘手为准）后方可进行热熔法施工。
（4）弹线：在已经处理好并且干燥的基层表面，按照所选卷材的宽度留出搭接尺寸（长短边搭接宽度均不得小于100mm），弹出卷材的基准线（基础底板要弹出后浇带位置线），按此基准线进行卷材铺贴施工。
（5）阴阳角附加层施工：附加层宽度为500mm，基础底板后浇带处附加层的宽度为1600mm，每边伸出后浇带300mm。方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，待形状合适后，再将卷材的底面（有热熔胶的一面），用手持汽油喷灯烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道基层处理剂的基层上，并压实铺牢。如下图：

阴阳角成形图
（6）当基层处理的各项作业完成后，即可进行卷材铺设作业。本工程地下室大面卷材铺设采用满粘滚铺法施工。卷材与基层、卷材与卷材之间要求满粘。相邻两幅卷材的横向接缝应错开350mm以上，避免接缝集中。
滚铺法施工工艺如下（地下室底板防水施工）：
①端部卷材固定：
把成卷抬至开始铺贴位置，展开卷材1m左右，对好长、短向的搭接缝，把展开的端部卷材由一个人拉起（人站在卷材的正侧面），另一人持喷灯站在卷材的背面一侧（即待加热底面），慢慢旋开喷灯开关（不能太大），当听到燃料气体喷出嘶嘶声，即可点燃火焰（点火的工人应站在喷头的侧后面，不可正对喷头），再调节开关，使火焰呈蓝色时即可进行操作（图-1）。操作时，先将喷灯火焰对准卷材与基面交接处，同时加热卷材底面和基层。此时提卷材端头的工人把卷材稍微前倾，并且慢慢地放下卷材，平铺在规定的基层位置上。再有另一个人用手持压辊排气，并使卷材熔粘在基层。当卷材只剩下300mm左右时，应把卷材末端翻放在隔热板上，而隔热板的位置则放在已熔贴好的卷材上面，最后用喷灯火焰分别加热余下卷材和基层表面，待加热充分后，再提起卷材粘贴于基层上并予以固定。

a） b）
图-1 热熔卷材端部铺贴示意图
a）卷材端部加热 b）卷材末端加热
1—卷材 2—喷灯 3—隔热板 4—端部 5—末端
②卷材大面积铺贴：
粘贴好端部卷材后，把卷材的其余部分重新卷成一卷，即开始大面积铺贴。
大面积铺贴时，持喷灯人应站在卷材滚铺的前方，把喷灯对准卷材和基面的交接处，同时加热卷材与基层，喷灯头距离卷材面保持在50～100mm距离，与基层成60º角。
当烘烤到沥青熔化，卷材底出现黑色光泽发亮并有微泡现象时（此时沥青的温度在200º～230º之间），推滚卷材的工人随着向前推滚，并随时注意卷材接缝的宽度。卷材接缝宽度长边不小于100mm，短边不小于100mm。
③卷材搭接缝施工：
在热熔粘结搭接缝前，先将下一层卷材表面的隔离层用喷灯熔化，具体操作，由持喷灯的工人用抹子当挡板沿搭接线向后移动，喷灯火焰随挡板一起移动，喷灯应紧靠挡板，距离卷材约50～100mm，喷灯移动速度要控制合适，以刚好熔去隔离层为准，在移动过程中，挡板和喷灯要密切配合，切忌火焰烧伤或挡板烫损搭接处的相邻卷材面。另外，在加热时还应注意喷灯嘴不能触及卷材，否则极易损伤卷材。卷材表面热熔后应立即滚铺卷材，排除卷材下面的空气，滚压粘结牢固，不得有空鼓皱褶。
待搭接缝口溢出沥青时用小抹子把溢出的热熔胶刮平，沿边封严，使其形成明显的沥青条。如下图：

对于卷材短边搭接缝，可用抹刀挑开，同时用汽油喷灯烘烤卷材搭接处，待加热至适当温度后，随即用抹刀将接缝溢出的热熔胶刮平、封严。

（7）防水保护墙上卷材防水施工
地下室外墙平面卷材应采用满粘法，阴角和阳角部位都应紧贴基层，不得有空鼓皱褶。从平面向砖胎模上卷铺贴时应自下而上推进，卷材在砖胎模顶虚铺甩槎，甩槎长度为300mm，且相邻幅卷材相互错开350以满足搭结要求。最后沿保护墙上口做一道500宽附加层。甩槎上面砌临时保护墙（下铺空水泥袋上压一皮砖）保护。如下图：

（8）施工完毕后先进行自检，合格后报监理验收，验收合格后用同样的方法做一层SBS防水卷材作为卷材防水层的保护层，卷材施工至砖胎模上高出基础底板顶面100mm。
（9）基础底板后浇带防水施工：

基础底板后浇带施工图
4.2地下室外墙外侧防水施工
地下室外墙结构完工且基层含水率达到要求后，先进行清理基层，铲除残留的水泥砂浆块，基层残缺部位用水泥砂浆找平压光，铲除不掉的砂浆块后用手动砂轮打磨平整。对于穿墙预埋管道处理如下图：

如果遇见穿墙套管为群管，且管与管之间的间距很小，无法进行卷材施工时可采用刷SBS改性沥青防水涂料的方法进行施工，涂料涂刷厚度不小于1.5mm，防水套管间用聚氨酯发泡胶作为防水层的保护层，保护层厚度不小于50mm。
外墙节点处理完毕后，即可进行防水层的铺贴，卷材施工工艺同地下室底板做法，为了克服卷材自重引起的速度过快，铺贴方向须自下而上推进。先铺贴大面积然后处理节点部位。
4.3地下室顶板防水层施工
地下室顶板高分子卷材防水施工工艺详见《屋面工程施工方案》。
4.4桩头防水施工
本工程桩头防水采用本工程桩头防水采用1.5mm厚水泥基渗透结晶涂膜。具体做法如下：

水泥基渗透结晶施工工艺流程：
清理基面→湿润基面→成配比浆料→刷涂施工
(1)清理基面：
桩头基层表面干净、坚固。若桩头表面存在油污、泛碱等情况用有机物溶液清理干净，桩头表面的蜂窝、孔洞、缝隙等缺陷用稀水泥浆进行修补，凸块处剔凿平整；
对光滑的混凝土表面进行凿毛处理，处理完毕后采用高压水冲洗干净。
(2)湿润基面：正式涂刷水泥基结晶材料之前先用喷壶对桩头需处理部位进行喷洒，使其基面饱和湿润（不得有明水）。
(3)配比浆料：水泥基渗透结晶材料按照结晶料：水=5：2（重量比）进行混合，混合后搅拌均匀至成粥状，搅拌好的材料必须在30分钟之内用完，浆料因失水变稠时可继续频繁搅动，期间禁止加水。
(4)刷涂施工：用硬尼龙刷呈圆周状进行分遍涂刷，刷涂厚度为1.5mm，涂刷交替进行，方向相反，3小时后固化。
4.5筏板基础梁防水施工
基础梁施工时按60度角放坡，转角处为圆弧状，底层及找平层施工完成后，先进行防水附加层施工，然后再进行下一道工序施工，详见下图：

基础梁防水构造
4.6防水保护层施工
保护层：底板防水保护层为50mm厚C20细石混凝土保护层，外墙防水卷材外侧保护层为60厚聚苯乙烯泡沫塑料（EPS），地下室顶板防水保护层为70mm厚C20细石混凝土保护层。防水层做完后，按设计要求做好保护层。混凝土保护层在防水卷材施工完毕，且隐蔽合格之后立即施工。
4.7塔吊基础底面防水卷材施工
本工程在现场分别安装了1台TC7052（1#）、1台ST7050（2#）和1台ST730（3#）塔吊，塔吊基础持力层同主楼基础，标高见下图。塔吊基础穿基础底板、地下室楼板。塔吊基础底板防水选材和做法与主楼相同。以下为1#及2#塔吊防水施工图，3#塔吊防水做法同1#。节点如下：

1#塔吊防水做法
2#塔吊防水做法
施工过程中需注意：
（1）施工时先施工塔吊基础处防水卷材，塔吊基础底面、挡土墙均粘贴防水卷材。
（2）塔吊基础的底面、挡土墙先施工完毕后，然后根据地下室防水基础验收规程在与主楼搭接处甩头，甩头长度、错开长度满足规范要求。
(3)由于塔吊基础与筏板为整体，且塔吊基础先行施工，在浇筑塔吊基础时，在塔吊基础与基础筏板的施工缝中间位置用聚苯板预留20mm（高）*20mm（宽）槽，在浇筑基础筏板时，在槽内放置20*30规格的膨胀止水条，止水条一半嵌入槽内，一半外露，布置牢固厚浇筑筏板混凝土，以起到良好的防水效果。
4.8注意事项
4.8.1质量通病
（1）卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接搓损坏、空鼓。施工操作中应先弹标准线，齐线铺贴，按规范要求宽度进行防水卷材搭接施工。
（2）空鼓：铺贴卷材的基层潮湿，不平整、不洁净、产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，均可使卷材间空鼓。施工时基层应充分干燥，卷材铺设应均匀压实。
（3）渗漏：转角不易操作而渗漏，施工时应重视附加层做法，保护好接搓卷材，搭接应满足宽度的要求，保证特殊部位的施工质量。
4.8.2须注意事项
（1）卷材运输及储存时应竖放，并严禁烟火及烈日曝晒，堆放处应远离热源及易燃品。
（2）卷材防水施工验收完毕后及时铺设细石混凝土保护层，避免曝晒。
（3）每次用完的机具须及时用有机溶剂（如二甲苯）清洗干净，立面卷材不宜自上而下垂挂丈量裁剪，避免卷材受拉紧绷而加速老化。
（4）搭接缝及收头施工是影响防水卷材铺贴质量的关键，施工时在待接缝处涂刷接缝胶粘剂，将边端粘牢密封。在阴阳角、排水口、管道周围、预埋件及施工缝等处应作增强处理。伸出外墙需穿透防水层的管件，应在管道穿过结构处埋设套管，套管上附有法兰盘。
（5）由于防水卷材延伸性小，耐穿刺性差，施工时应加以注意，硬质工具（如铁梯等）须在脚部包裹橡胶，施工部位严禁人员穿硬质鞋进入。
（6）注意对已施工完防水层的保护，防止坚锐构件对其损伤。
（7）地下室底板卷材与卷材的搭接缝必须粘结牢固，封闭严密，不允许有皱折孔洞，翘边脱层，滑移或可能造成渗漏水的其它外观缺陷存在。
（8）施工时必须做到工完场清。
五、安全、文明施工注意事项
防水工程所用的材料大多具备易燃、有毒等不安全因素，从每一道工序、时时刻保持高度警惕，杜绝安全事故发生，事故率降到零。
（1）在整个施工过程中不允许穿硬底鞋踩踏，不准使用尖锐利器或其它物品撞击，不准使用手推车轧碾。
（2）防水层施工期间，严禁非作业人员在上面行走，破坏整体的防水层。
（3）施工现场应设明显标志，派专人看管已作好的防水层。
（4）在细石砼保护层施工过程中，必须对已作好的防水层加以保护。
（5）施工现场坚持文明施工，严禁从高处往下乱扔工具，乱扔材料等。
（6）施工用的材料和辅助材料多属于易燃物质，在存放材料的仓库以及施工现场必须通风良好和严禁烟火，同时要备有消防器材。
（7）在进行立体交叉作业施工时，施工人员必须佩戴安全帽。
（9）各种附加剂要放入库房内由专人保管，防止误食中毒。易燃、易爆品在库内存放，专人保管。
（10）非电工禁止修理电器设备和接线作业。
（11）在封闭或通风不良的部位进行防水施工时必须采取有效的排风措施，同时，指派专人进行流动巡查，若发现有中毒等危险情况发生时，要及时汇报、及时处理，确保作业人员安全。
（12）防水作业人员配备必要的防护用品。
六、质量验收及保证项目
6.1工程质量验收
卷材防水层的施工质量检验数量，应按铺贴面积每100㎡抽查一处，每处10㎡，且不得小于3处。
（1）主控项目
卷材防水层所用卷材及主要配套材料必须符合设计要求。材料须具有出厂合格证、质量检验报告和现场实验报告。
卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。
（2）一般项目
卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮；基层阴阳角应做成圆弧形。
卷材的搭接缝应粘结牢固，密封严实，不得有皱褶、翘边和鼓泡等缺陷。
侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。
卷材搭接宽度的允许偏差为-10mm。
6.2质量控制措施
（1）建立以项目经理为首的质量保证体系，对工程质量进行全面管理。
（2）加强对施工过程中的检查与控制，严格执行"三检制"，将施工过程中的质量隐患消除在萌芽状态。
（3）防水卷材应具有产品出厂合格证、技术检测报告和现场复试报告，严禁使用质量低劣不合格产品。
（4）施工时，严格按照施工规范和操作规程施工。地下室底板卷材与卷材的搭接缝必须加盖口条，必须粘结牢固，封闭严密，不允许有皱折孔洞，翘边脱层，滑移或可能造成渗漏水的其它外观缺陷存在。
（5）施工过程中提供防水层隐蔽工程的检查验收记录资料。
6.3保证项目
（1）竣工的地下防水层不得有渗漏水现象。
（2）卷材接缝不应有翘边，封口严密，盖口条宽度、搭边宽度等符合要求。
（3）作好隐蔽工程的检查记录，提供材料质量证明等文件资料。
（4）两年之内每季进行一次客户回访，发现问题及时处理。

审核人

交底人

接受交底人
