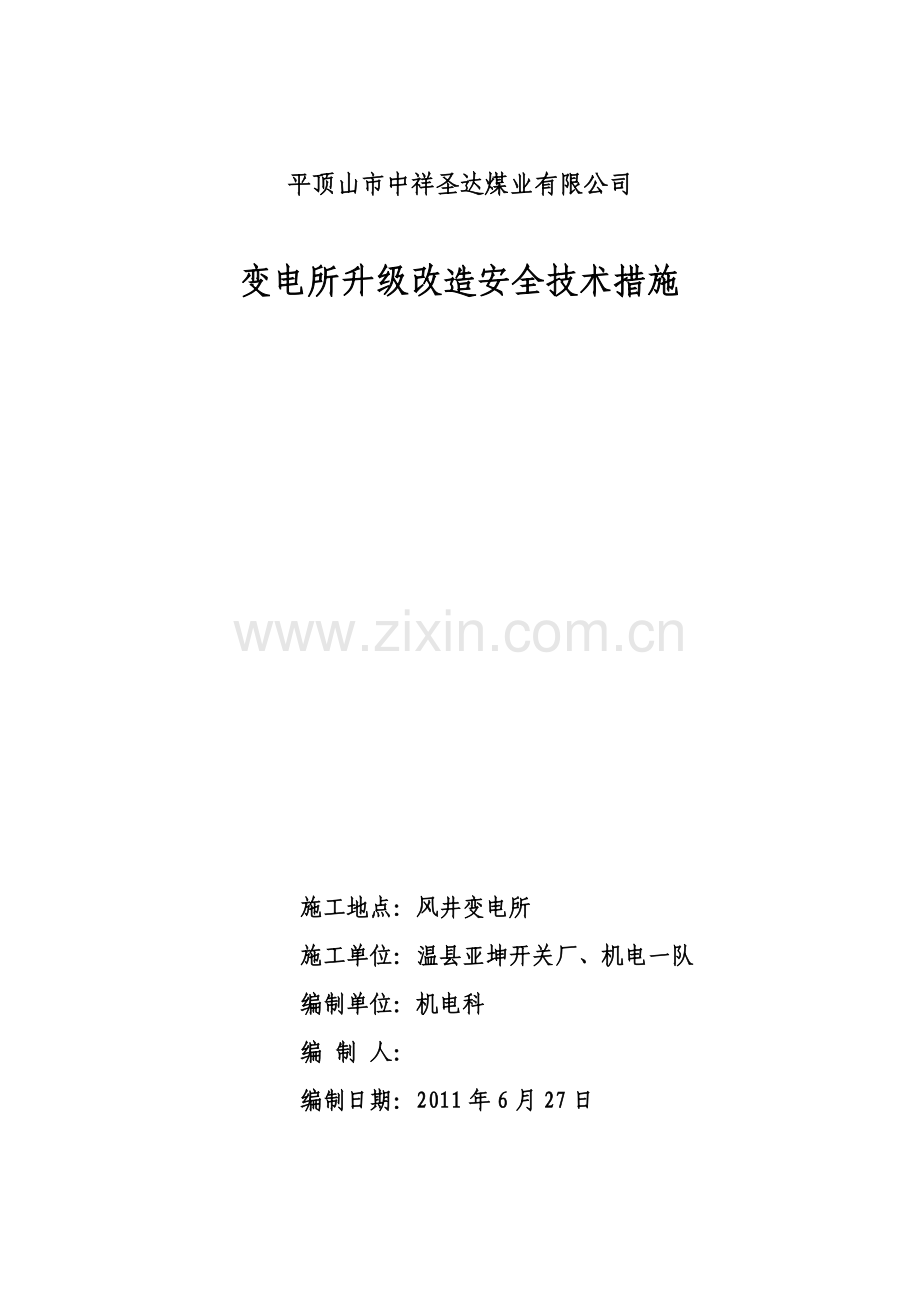

风井变电所改造安全技术措施.doc

平顶山市中祥圣达煤业有限公司

变电所升级改造安全技术措施

施工地点：风井变电所
施工单位：温县亚坤开关厂、机电一队
编制单位：机电科
编 制 人：
编制日期：2011年6月27日

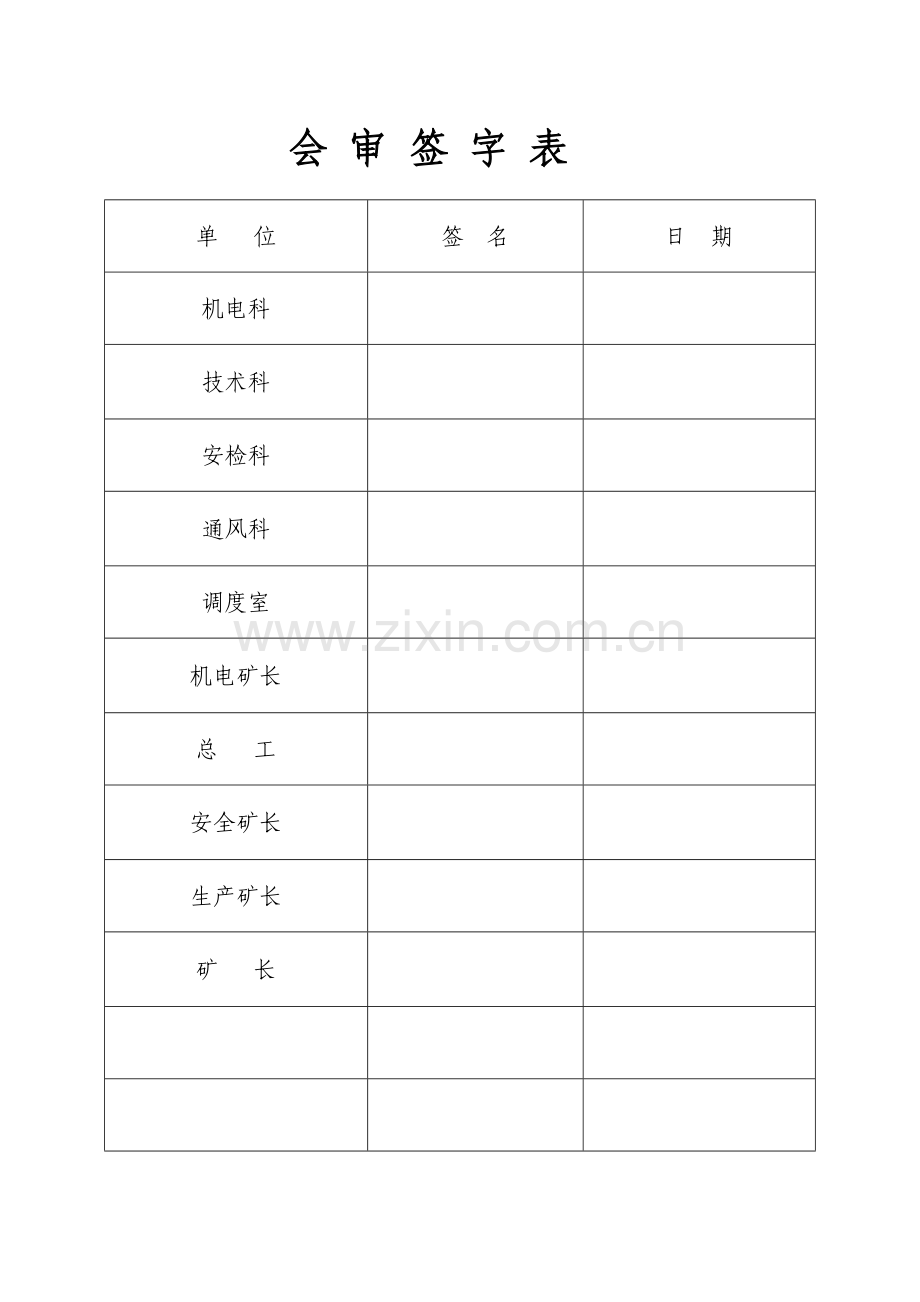

会 审 签 字 表
单 位
签 名
日 期
机电科

技术科

安检科

通风科

调度室

机电矿长

总 工

安全矿长

生产矿长

矿 长

审批意见
1、设备改造前，每个施工人员都要知道供电线路来源。
2、设备摆放好或改造好后必须通过验收再投入使用。
3、先填写停电操作票，及操作顺序经批复后方可操作。
4、停电操作、验电、放电由王跃政操作，任老丙监督执行。
5、停电前由王要正负责，对井下所有设备进行防爆性能检查一遍，确认不存在失爆设备后方可停风。
6、变电所升级改造施工期间，必须有专职配电工值班，并严格执行停、送电制度。
7、对停电设备，必须在显眼位置悬挂有人工作、禁止送电牌。
8、操作高压柜，停、送电时必须穿戴绝缘用具。
9、施工前认真检查所需工具及材料是否备足。

根据平顶山市中祥圣达煤业有限公司复产前地面隐患排查整改方案第二项，第1条：地面变电所需升级改造，特编制施工安全技术措施：
一、组织施工小组
组 长：陆伟政
副组长：任老丙、王要政
成 员：王庆文、董自立、李党国、张振国
二、现场管理
1、设备改造前，对所有参加技术改造的人员必须进行全面的安全技术培训和学习。
2、施工负责人，对现场进行全程监控和现场管理。
3、不经施工负责人同意，其他施工人员严禁改变作业计划。
4、施工人员工作完毕后，要认真、仔细清除现场垃圾、下角料工具等一切杂物，确认现场清理干净后方可撤离。
5、施工人员撤离后，负责人要认真清点人数和现场卫生，确认无误后方可撤离现场。
6、施工现场负责人由任老丙同志担任。
三、停电范围、时间、地点及操作顺序
停电地点： 风井变电所
停电时间： 1小时30分
停电范围： 风井变电所及地面工业广场
停电顺序： 主风机—变压器—高压柜—户外隔离
送电顺序： 户外隔离—高压柜—变压器—主风机
停、送电施工前后必须向调度室汇报。
四、整改方案及安全措施
1、一回路整改措施
（1）为了缩短停风时间，把新增的两台高压开关柜摆放在一回路端；安装整改前，断开一回路所有负荷； 断开电源总开关，最后断开户外隔离，进行放电、验电，打好接地装置。
（2）改装前应首先用绝缘隔板隔断一回路与二回路，以防止隔离刀闸自合；此项工作由任老丙监督，王要政亲自操作。
（3）把动圈式反时限继电器，更换为GKP151微机保护装置，把油浸式断路器更换为ZN28-12型真空断路器。
（4）一回路高压柜整改好后，施工人员必须检查各部件是否按规定安装，各种保护是否灵敏可靠；检查现场卫生、工具是否按规定进行清理和清点；检查确认无异常状况时，方可撤离现场。
（5）施工负责人在工作人员撤离现场后，必须认真、细致、全面系统的对现场再检查一遍；经检查完全合格后，方可拆除接地装置。
（6）施工结束后对一回路高压柜进行空载试验，正常后，方可按相序接入负荷。
2、二回路整改措施
（1）改造二回路高压柜前，必须断开二回路所有负荷；断开电源总开关，最后断开户外隔离；进行验电、放电，打好接地装置，把二回路所带负荷调入一回路负荷柜。此项工作由任老丙监督，王要政亲自操作。
（2）把二回路所有高压柜的动圈式反时限继电器全部更换为GKP151微机保护装置；把油浸式断路器更换为ZN28-12型真空断路器。
（3）把二回路开关改造好后，施工人员必须检查各部件是否按规定安装；各种保护是否灵敏可靠。检查现场卫生，工具是否按规定进行清理和清点；检查无异常状况时，方可撤离现场。
（4）施工负责人在施工人员撤出现场后，必须认真、细致、全面、系统的对现场检查一遍，经检查完全合格后，方可拆除接地装置。
（5）施工结束后对二回路所有开关先进行空载试验；正常后，方可按相序接入负荷。

如图所示：
风井变电所改造前高压柜示意图：
风井变电所改造后高压柜示意图：

措施贯彻落实表

时 间: 地 点：
主持人：
项 目：
参加施工人员签名
姓 名
姓 名
姓 名
