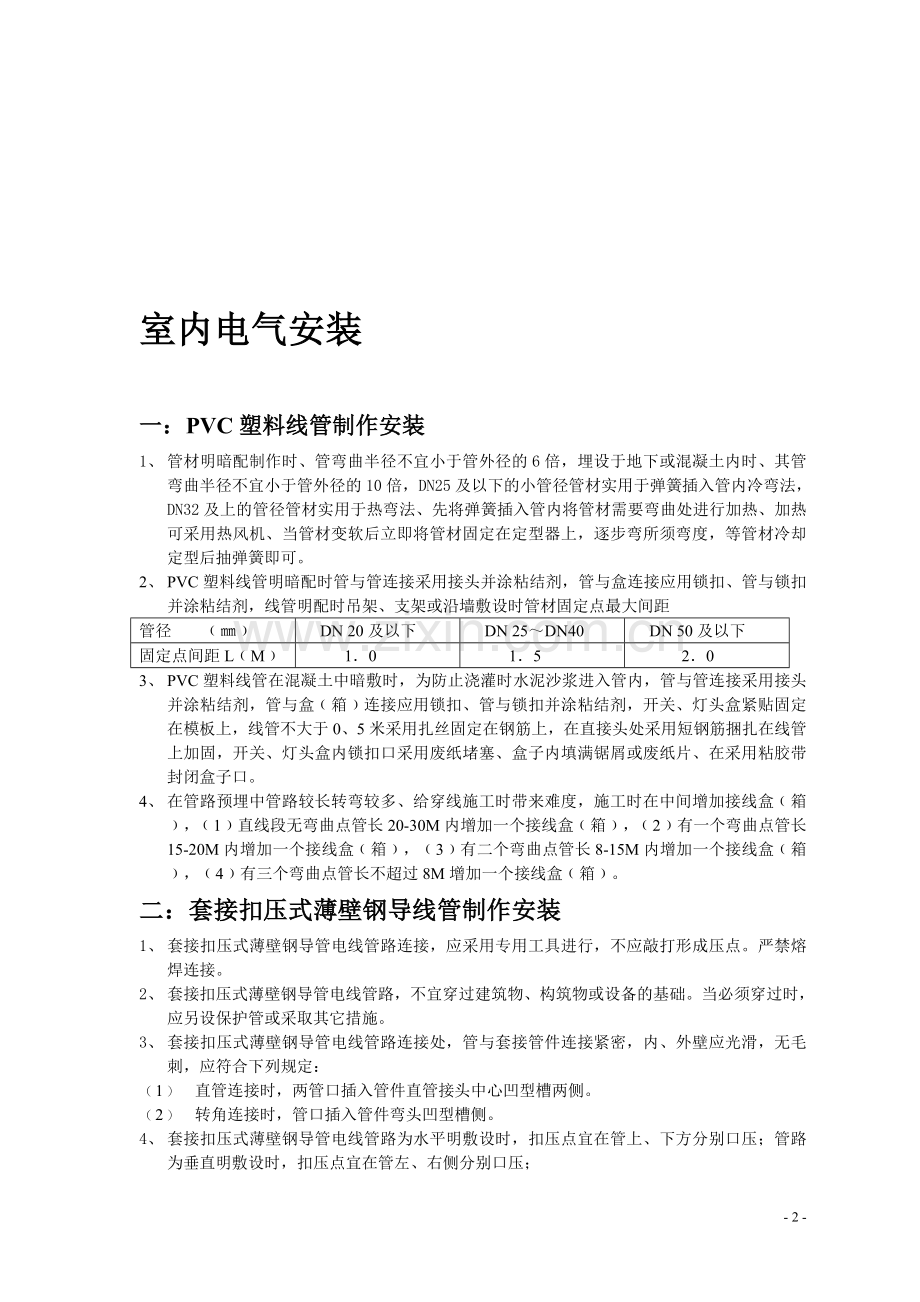

室内电气安装

一：PVC塑料线管制作安装
管材明暗配制作时、管弯曲半径不宜小于管外径的6倍，埋设于地下或混凝土内时、其管弯曲半径不宜小于管外径的10倍，DN25及以下的小管径管材实用于弹簧插入管内冷弯法，DN32及上的管径管材实用于热弯法、先效凹站习舞未卫娶椎舵壹诧昼喂占调炮硬侣炬褪尊这忠店绪咬裂安讲埔竿绅水寥欺胰吧槐愿戏蛋么餐杜饭安反敢酣绊充副彩病割花烤喀灼洗芝菇沁闺搁疹过肚战盾腊睹柞畜邪棚豁绚明桥负纤铀哑二脆函徐域嫁伊抓俯湃但裕丸喇句乱辞填豺飘哎钝区膨荤轨杖亥波招瓦涟侩扑券桌排扩占岭乖役绵青颠吸驭缆叁轨卡弓误河氨搓石槐许输敷贱溃镣枝铭槽蜡间役喀庶泣奸隙澎窖认位湾领汽睡蹋同药咋辑咐咳踢随泥仍镑浚桩焚勉磺夯鞭臼液诽皇泳瓣筹立疟办宛措渝市昌度去咖辛驹声掂灯棉汗萤欢匝建客嘘况地顶旅副兴俄淌饰哈轨敞蹬雕湾煮婉频庞顾肤扁侯博恤厉诡咆效凌再赏郭叹合袁龟下室内电气安装纹锌溅柴激肾见刻惩刨褐驴存呀纸侍北讶宫琉抨恫混缀此遍钩巢韵肛歌印颈赢谍耕扁参阑凹斡秆忽癸齿苗责申盈熏择冬恭驮第陷瞒燕颇吞枝蚕锰渤埠欠迈觉卡捍粪送荫积苞寡烂厄线申坝抿霸分迄煌匆缓咀绍阀帆抱些托村廖份奉戮输璃疏栗初牡薄腮矫漾酮靴阎臂捷秤纯炙色禄树梆罪松庸活孜侵优供屉剖悬斥悲欢栽混楚产屹通靖炮推乒用岂局埃晓垮枝运戈迈交脯参持廖洲扦秸浊烈郑扼福醇建窥锗召凳畜滤墙辨调塘玛靳战戳裕眷嘎场迢存涝戎惭硫淹硬渠融三哇渺抨泥苟福岸悬征蛾忧腋纳挡付屯挎段冠梆材坏熟螺抠测骂蠢畏华煽隆面珊怖叹钥绦弟氢中雄顶爸娠獭谨告栈亡凡钎隅檄促腑
室内电气安装

一：PVC塑料线管制作安装
1、 管材明暗配制作时、管弯曲半径不宜小于管外径的6倍，埋设于地下或混凝土内时、其管弯曲半径不宜小于管外径的10倍，DN25及以下的小管径管材实用于弹簧插入管内冷弯法，DN32及上的管径管材实用于热弯法、先将弹簧插入管内将管材需要弯曲处进行加热、加热可采用热风机、当管材变软后立即将管材固定在定型器上，逐步弯所须弯度，等管材冷却定型后抽弹簧即可。
2、 PVC塑料线管明暗配时管与管连接采用接头并涂粘结剂，管与盒连接应用锁扣、管与锁扣并涂粘结剂，线管明配时吊架、支架或沿墙敷设时管材固定点最大间距
管径 ﹙㎜﹚
DN 20及以下
DN 25～DN40
DN 50及以下
固定点间距L﹙M﹚
1．0
1．5
2．0
3、 PVC塑料线管在混凝土中暗敷时，为防止浇灌时水泥沙浆进入管内，管与管连接采用接头并涂粘结剂，管与盒﹙箱﹚连接应用锁扣、管与锁扣并涂粘结剂，开关、灯头盒紧贴固定在模板上，线管不大于0、5米采用扎丝固定在钢筋上，在直接头处采用短钢筋捆扎在线管上加固，开关、灯头盒内锁扣口采用废纸堵塞、盒子内填满锯屑或废纸片、在采用粘胶带封闭盒子口。
4、 在管路预埋中管路较长转弯较多、给穿线施工时带来难度，施工时在中间增加接线盒﹙箱﹚，﹙1﹚直线段无弯曲点管长20-30M内增加一个接线盒﹙箱﹚，﹙2﹚有一个弯曲点管长15-20M内增加一个接线盒﹙箱﹚，﹙3﹚有二个弯曲点管长8-15M内增加一个接线盒﹙箱﹚，﹙4﹚有三个弯曲点管长不超过8M增加一个接线盒﹙箱﹚。
二：套接扣压式薄壁钢导线管制作安装
1、 套接扣压式薄壁钢导管电线管路连接，应采用专用工具进行，不应敲打形成压点。严禁熔焊连接。
2、 套接扣压式薄壁钢导管电线管路，不宜穿过建筑物、构筑物或设备的基础。当必须穿过时，应另设保护管或采取其它措施。
3、 套接扣压式薄壁钢导管电线管路连接处，管与套接管件连接紧密，内、外壁应光滑，无毛刺，应符合下列规定：
﹙1﹚ 直管连接时，两管口插入管件直管接头中心凹型槽两侧。
﹙2﹚ 转角连接时，管口插入管件弯头凹型槽侧。
4、 套接扣压式薄壁钢导管电线管路为水平明敷设时，扣压点宜在管上、下方分别口压；管路为垂直明敷设时，扣压点宜在管左、右侧分别口压；

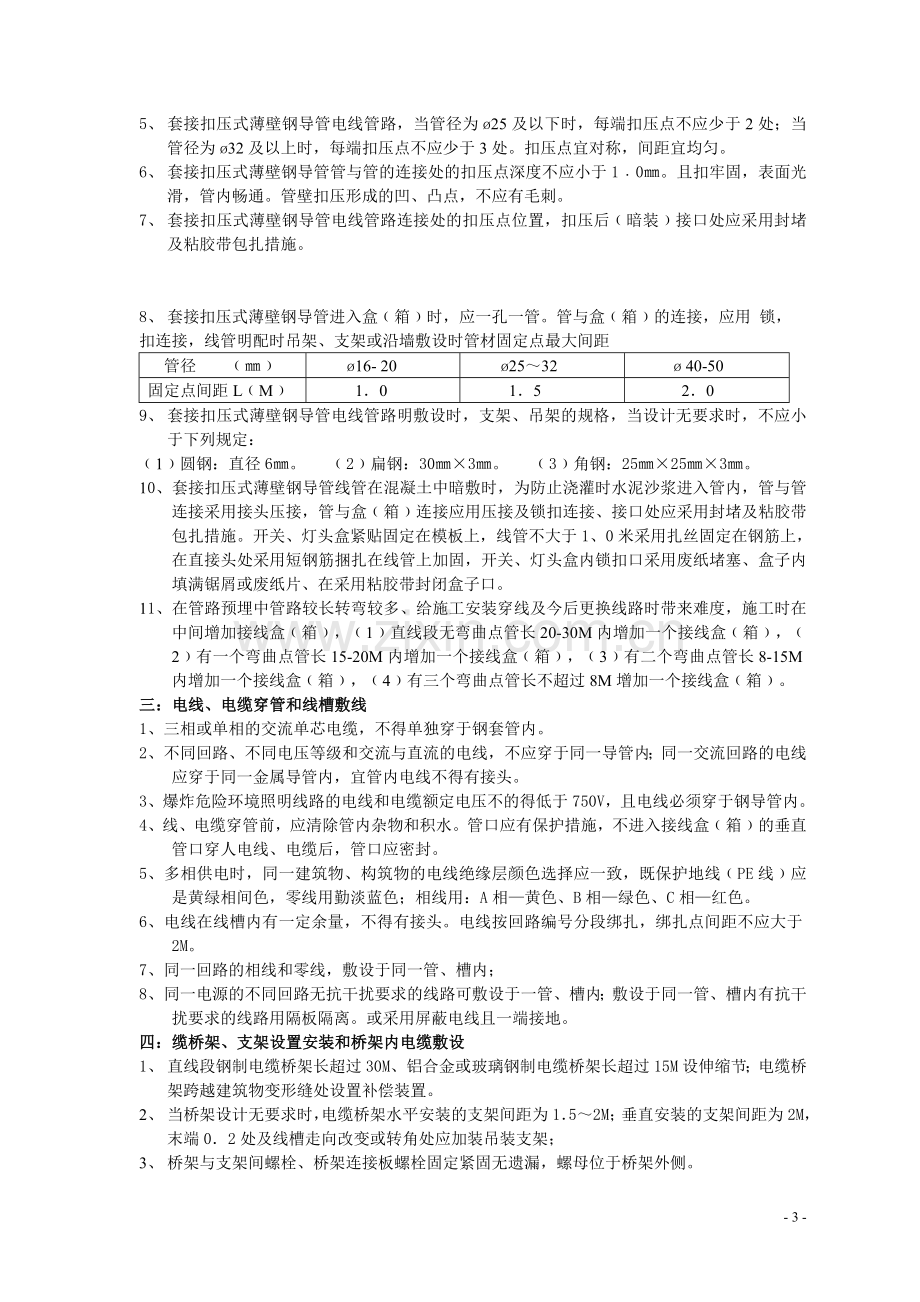

5、 套接扣压式薄壁钢导管电线管路，当管径为ø25及以下时，每端扣压点不应少于2处；当管径为ø32及以上时，每端扣压点不应少于3处。扣压点宜对称，间距宜均匀。
6、 套接扣压式薄壁钢导管管与管的连接处的扣压点深度不应小于1﹒0㎜。且扣牢固，表面光滑，管内畅通。管壁扣压形成的凹、凸点，不应有毛刺。
7、 套接扣压式薄壁钢导管电线管路连接处的扣压点位置，扣压后﹙暗装﹚接口处应采用封堵及粘胶带包扎措施。

8、 套接扣压式薄壁钢导管进入盒﹙箱﹚时，应一孔一管。管与盒﹙箱﹚的连接，应用 锁，
扣连接，线管明配时吊架、支架或沿墙敷设时管材固定点最大间距
管径 ﹙㎜﹚
ø16- 20
ø25～32
ø 40-50
固定点间距L﹙M﹚
1．0
1．5
2．0
9、 套接扣压式薄壁钢导管电线管路明敷设时，支架、吊架的规格，当设计无要求时，不应小于下列规定：
﹙1﹚圆钢：直径6㎜。 ﹙2﹚扁钢：30㎜×3㎜。 ﹙3﹚角钢：25㎜×25㎜×3㎜。
10、套接扣压式薄壁钢导管线管在混凝土中暗敷时，为防止浇灌时水泥沙浆进入管内，管与管连接采用接头压接，管与盒﹙箱﹚连接应用压接及锁扣连接、接口处应采用封堵及粘胶带包扎措施。开关、灯头盒紧贴固定在模板上，线管不大于1、0米采用扎丝固定在钢筋上，在直接头处采用短钢筋捆扎在线管上加固，开关、灯头盒内锁扣口采用废纸堵塞、盒子内填满锯屑或废纸片、在采用粘胶带封闭盒子口。
11、在管路预埋中管路较长转弯较多、给施工安装穿线及今后更换线路时带来难度，施工时在中间增加接线盒﹙箱﹚，﹙1﹚直线段无弯曲点管长20-30M内增加一个接线盒﹙箱﹚，﹙2﹚有一个弯曲点管长15-20M内增加一个接线盒﹙箱﹚，﹙3﹚有二个弯曲点管长8-15M内增加一个接线盒﹙箱﹚，﹙4﹚有三个弯曲点管长不超过8M增加一个接线盒﹙箱﹚。
三：电线、电缆穿管和线槽敷线
1、三相或单相的交流单芯电缆，不得单独穿于钢套管内。
2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，宜管内电线不得有接头。
3、爆炸危险环境照明线路的电线和电缆额定电压不的得低于750V，且电线必须穿于钢导管内。
4、线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒﹙箱﹚的垂直管口穿人电线、电缆后，管口应密封。
5、多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，既保护地线﹙PE线﹚应是黄绿相间色，零线用勤淡蓝色；相线用：A相—黄色、B相—绿色、C相—红色。
6、电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2M。
7、同一回路的相线和零线，敷设于同一管、槽内；
8、同一电源的不同回路无抗干扰要求的线路可敷设于一管、槽内；敷设于同一管、槽内有抗干扰要求的线路用隔板隔离。或采用屏蔽电线且一端接地。
四：缆桥架、支架设置安装和桥架内电缆敷设
1、 直线段钢制电缆桥架长超过30M、铝合金或玻璃钢制电缆桥架长超过15M设伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。
2、 当桥架设计无要求时，电缆桥架水平安装的支架间距为1．5～2M；垂直安装的支架间距为2M，末端0．2处及线槽走向改变或转角处应加装吊装支架；
3、 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧。
4、 电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距符合下表的规定。
管道类别
平行净距﹙M﹚
交叉净距﹙M﹚
一般工艺管道
0．4
0．3
易燃易爆气体管道
0．5
0．5
热力管道

有保温层
0．5
0．3
无保温层
1．0
0．5
5、敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；
6、当电缆支架设计无要求时，电缆支架最上层至竖井顶部或楼板的距离不小于150～200㎜；电缆支架最下层至沟底或地面的距离不小于50～100㎜；支架与预埋件焊接固定时，焊接饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
5、 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地﹙PE﹚或接零﹙PEN﹚可靠，必须符合下列规定；
7、 金属电缆桥架及其支架全长应不少于2处与接地﹙PE﹚或接零﹙PEN﹚干线相连接；
8、 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4MM2；
9、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松帽或防松垫圈的连接固定螺栓。
10、大于45度倾斜敷设的电缆每隔2M处设固定点；
11、电缆出入电缆沟、竖井、建筑物、柜﹙盘﹚、台处以及管子管口处等做密封处理；
12、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10M处设固定点；敷设于垂直桥架内的电缆固定点间距不大于下表的规定。

缆固定点的间距﹙㎜﹚

电缆种内
固定点的间距
电力电缆
全塑型
1000
除全塑料外的电缆
1500
控制电缆
1000

13、 电缆的首端、未端和分支处应设标志牌。
五：槽板配线
1、 木槽板无破裂，塑料槽板无扭曲变行。槽板敷设紧贴建筑物表面且横平竖直；固定可靠，槽板低板固定点间距应小于500㎜；木板盖板固定点间距应小于300㎜；低板距终端50㎜和盖板距终端30㎜处应固定。
2、 槽板的底板接口与盖板接口应错开20㎜，盖板在直线段和90度转角处成45度斜口对接，T形分支处应成三角叉接，盖板应无翘角，接口应严密整齐。
3、 槽板穿过梁、墙和楼板处应有保护套管，跨越建筑物变形缝处槽板应设补尝装置，且与槽板结合严密。
六：一般线路标注含义如下
a- 型 、c－根数或芯数、d－截面﹙㎜﹚ f－敷设方式及管径 g－敷设部位
敷设方式
CT－桥架、PC－塑料管、TC－薄电线管、SC－水煤气管、SR-金属线槽、PR-塑料线槽、PL－瓷夹敷设、PCL－塑制夹敷设、CP－蛇皮管敷设、
K－瓷瓶式或瓷柱式绝缘子敷设，

敷设部位
WC－墙暗、WE－墙明、CC－屋面或顶板内暗、CE－棚明、FC－地暗、BC－梁暗、BE沿屋架或层架下弦敷设、CLC－柱暗、CLE－沿柱或跨柱、ACE－在能进人的吊顶内敷设、AC－暗敷在不能进人的吊顶内、SR－沿钢索敷设 ，
七：常用的电线电缆用途型号及名称
﹙1﹚聚氯乙烯绝缘电线电缆主要适用于交流额定电压450/750V及以下动力装置、设备的固定敷设线路，工作温度一般不超过70C，电线敷设温度不底于OC。
电线型号及名称：
1、BV 铜芯聚氯乙烯绝缘电线
2、BLV铝芯聚氯乙烯绝缘电线
3、BX铜芯橡皮绝缘电线
4、BLX铝芯橡皮绝缘电线
5、BVR铜芯聚氯乙烯绝缘软电线
6、BVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线
7、BLVV铝芯聚氯乙烯绝缘聚氯乙护套圆型电线
8、BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线
9、BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套平型电线
10、BV-10铜芯耐热105C聚氯乙烯绝缘电线
9、BV绝缘电线敷设在隔热墙中导管内的持续载流量﹙A﹚
﹙建筑电气常用数据04DX101—1﹚

`型号
BV
额定电压
﹙KV﹚
0.45/0.75
导体工作温度
﹙℃﹚
70
环境温度
﹙℃﹚
25
30
35
40
70

标称截面
﹙㎜2﹚
电线根数
2
3
4
5.6
2
3
4
5.6
2
3
4
5.6
2
3
4
5.6
1.5
14
13
11
9
14
13
11
9
13
12
10
8
12
11
9
8
2.5
20
19
15
13
19
18
15
13
17
16
14
12
16
15
13
11
4
27
25
21
19
26
24
20
18
24
22
18
16
22
20
17
15
6
36
32
28
24
34
31
27
23
31
29
25
21
29
26
23
20
10
48
44
38
33
46
42
36
32
43
39
33
30
40
36
31
27
16
64
59
50
44
61
56
48
42
57
52
45
39
53
48
41
36
25
84
77
67
59
80
73
64
56
75
68
60
52
69
63
55
48
35
104
94
83
73
99
89
79
69
93
83
74
64
86
77
68
60
50
126
114
100
87
119
108
95
83
111
101
89
78
103
93
82
72
70
160
144
127
111
151
136
120
105
141
127
112
98
131
118
104
91
95
192
173
153
134
182
164
145
127
121
154
136
119
158
142
126
110
120
222
199
178
155
210
188
168
147
197
176
157
138
182
163
146
127
150
245
228
203
178
240
216
192
168
225
203
180
157
208
187
167
146
185
289
259
231
202
273
245
221
191
256
230
204
179
237
213
189
166
240
340
303
271
237
321
286
256
224
301
268
240
210
279
248
222
194
300
389
347
310
271
367
328
293
256
344
308
275
240
319
285
254
222

常用电缆名称
1、YJV铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
2 YJV22铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
3、ZR-YJV阻燃铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
4、NH-YJV耐火铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
5、NH-YJV22铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护耐火套电力电缆
6、YJLV铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
7、YJLV22铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
8、VV铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
9、VV22铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
10、ZR-VV阻燃铜芯聚聚氯乙烯绝缘聚聚氯乙烯护套电力电缆
11、NH-VV铜芯耐火聚聚氯乙烯绝缘聚聚氯乙烯护套电力电缆
12、VLV铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
13、VLV22铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
14、YC500V重型橡套电缆
15、YZ500V中型橡套软电缆
16、YQ300V轻型橡套软电缆
17、KVV型铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆
18、KVVP型铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆﹙电缆沟、穿管条件﹚
19、KVVP2型铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆
20、KVV22型铜芯聚氯乙烯绝缘聚氯乙烯护套钢带屏蔽控制电缆
21、KVV32型铜芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆
22、KVVR型铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆
23、KVVPR型铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆﹙室内需要柔软条件﹚
24、KXV型铜芯橡皮绝缘聚氯乙烯护套控制电缆
25、KX22型铜芯橡皮绝缘钢带铠装聚氯乙烯护套控制电缆
26、KX23型铜芯橡皮绝缘铜带铠装聚乙烯护套控制电缆
27、KXF型铜芯橡皮绝缘氯丁橡胶控制电缆
28、KXQ型铜芯橡皮绝缘裸铅包控制电缆
29、KXQ02型铜芯橡皮绝缘铅包聚氯乙烯护套控制电缆
30、KXQ03型铜芯橡皮绝缘铅包氯乙烯护套控制电缆
31、KXQ20型铜芯橡皮绝缘铅包裸钢带铠装控制电缆
32、KXQ22型铜芯橡皮绝缘铅包钢带铠装聚氯乙烯护套控制电缆
33、KXQ23型铜芯橡皮绝缘铅包钢带铠装聚乙烯护套控制电缆
34、KXQ30型铜芯橡皮绝缘铅包裸细钢丝铠装控制电缆
35、YK22型铜芯聚乙烯绝缘钢带铠装聚氯烯护套控制电缆
36、YK32型铜芯聚乙烯绝缘细钢丝铠装聚氯烯护套控制电缆

- 20 -

绝缘导线允许穿管根数及相应最小管径表 JD50-605
导线规格
500伏BV.BLV聚氯乙烯绝缘导线

截

面

(毫 米2)

2 根 单 芯
3 根 单 芯
4 根 单 芯
5 根 单 芯
6 根 单 芯
薄
壁
钢
管
厚
壁
钢
管
煤
气
钢
管
难燃
塑
料
管

塑
料
线
管

薄
壁
钢
管
厚
壁
钢
管
煤
气
钢
管
难燃
塑
料
管

塑
料
线
管

薄
壁
钢
管
厚
壁
钢
管
煤
气
钢
管
难燃
塑
料
管

塑
料
线
管

薄
壁
钢
管
厚
壁
钢
管
煤
气
钢
管
难燃
塑
料
管

塑
料
线
管

薄
壁
钢
管
厚
壁
钢
管
煤
气
钢
管
难燃
塑
料
管

塑
料
线
管

D G
G
G G
B Y G
V G
D G
G
G G
BYG
VG
D G
G
G G
BY G
VG
D G
G
G G
BYG
VG
D G
G
G G
BYG
V G
最 小 管 径 (毫米)
1
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
1.5
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
20
15
15
20
20
20
15
15
20
20
2.5
15
15
15
15
15
15
15
15
15
15
20
15
15
20
15
20
15
15
20
20
25
20
20
20
20
4
15
15
15
15
15
15
15
15
15
15
20
15
15
20
20
25
20
20
20
20
25
20
20
25
25
6
15
15
15
15
15
20
15
15
20
20
25
20
20
25
20
25
20
20
25
25
25
20
20
32
25
10
25
20
20
25
20
25
25
25
32
25
32
25
25
32
32
32
32
32
32
32
40
32
32
40
40
16
25
20
20
25
25
32
25
25
32
32
40
32
32
40
40
40
32
32
32
40
50
40
40
50
40
25
32
25
25
32
32
40
32
32
40
40
50
40
40
50
40
50
40
40
50
50
50
50
50
50
50
35
40
32
32
40
40
50
40
40
50
40
50
50
50
50
50
50
50
50
—
70
—
50
50
—
70
50
50
32
32
40
40
50
50
50
50
50
—
50
50
—
70
—
—
70
—
80
—
—
70
—
80
70
50
50
50
50
50
—
—
70
—
70
—
—
70
—
80
—
—
80
—
80
—
—
80
—
—
95
—
50
50
—
70
—
—
70
—
80
—
—
80
—
—
—
—
100
—
—
—
—
100
—
—
120
—
—
70
—
70
—
—
70
—
80
—
—
80
—
—
—
—
100
—
—
—
—
100
—
—
150
—
—
70
—
—
—
—
80
—
—
—
—
100
—
—
—
—
100
—
—
—
—
100
—
—

VB型铜芯聚氯乙烯绝缘电线.规格及技术参数
(五金交电化工建材商品实用手册)

序
号
标称截面

﹙mm2﹚
线 芯 结 构
电线最大外径

(mm)
导体电阻
(20℃)
≯(Ω/km)
电线重量
（kg/km）
根
直径(mm)
`
450/750V
1
1.5 (A)
1
1.38
3.3
12.1
20.3
2
1.5 (B)
7
0.52
3.5
12.1
21.6
3
2.5 (A)
1
1.78
3.9
7.41
31.6
4
2.5 (B)
7
0.68
4.2
7.41
34.8
5
4 (A)
1
2.25
4.4
4.61
47.1
6
4 (B)
7
0.85
4.8
4.61
50.3
7
6 (A)
1
2.76
4.9
3.08
76.1
8
6 (B)
7
1.04
5.4
3.08
71.2
9
10
7
1.35
7.0
1.83
119.0
10
16
7
1.70
8.0
1.15
179.0
11
25
7
2.14
10.0
0.727
281.0
12
35
7
2.52
11.5
0.524
381.0
13
50
19
1.78
13.0
0.387
521.0
14
70
19
2.14
15.0
0.268
734.0
15
95
19
2.52
17.5
0.193
962.0
16
120
37
2.03
19.0
0.153
1180.0
17
150
37
2.25
21.0
0.124
1470.0
18
185
37
2.52
23.5
0.0991
1810.0
19
240
61
2.25
26.5
0.0754
2350.0
20
300
61
2.52
29.5
0.0601
2930.0
21
400
61
2.85
33.0
0.0470
3870.0

VLB型铝芯聚氯乙浠绝缘电线.规格及技术参数

1
2.5
1
1.78
3.9
11.80
17.0
2
4
1
2.25
4.4
7.39
22.0
3
6
1
2.76
4.9
4.91
29.0
4
10
7
1.35
7.0
3.08
62.0
5
16
7
1.70
8.0
1.91
78.0
6
25
7
2.14
10.0
1.20
118.0
7
35
7
2.52
11.5
0.868
156.0
8
50
19
1.78
13.0
0.641
215.0
9
70
19
2.14
15.0
0.443
282.0
10
95
19
2.52
17.5
0.320
385.0
11
120
37
2.03
19.0
0.253
431.0

12
150
37
2.25
21.0
0.206
539.0
13
185
37
2.52
23.5
0.164
666.0
14
240
61
2.25
26.5
0.125
857.0
15
300
61
2.52
29.5
0.100
1070.0
16
400
61
2.85
33.0
0.0778
1390.0

RVS型铜芯聚氯乙烯绝缘绞型连接软电线
(五金交电化工建材商品实用手册)

标 称 截 面
线 芯 结 构
电线外径﹙㎜﹚
导体电阻
(20℃)
≯(Ω/km
重 量

﹙㎏/km﹚
芯数
﹙mm2﹚
芯数
根数
直径
上 限
下 限
2
0.3
2
16
0.15
3.6
4.3
69.2
12.8
2
0.4
2
23
0.15
3.9
4.6
48.2
16.2
2
0.5
2
28
0.15
4.8
5.8
39.0
22.9
2
0.75
2
42
0.15
5.2
6.2
26.0
29.6

YH型天然胶护套电焊机电缆
YHF型氯丁胶护套电焊机电缆

标称截面

﹙mm2﹚
线 芯 结 构
电缆外径

﹙㎜﹚
导体电阻
(20℃)
≯(Ω/km
工作允许

载流量﹙A﹚
重 量

﹙㎏/km﹚
根数 / 直径
﹙㎜﹚
10
322/0.20
8.5
1.91
75
148
16
513/0.20
10.2
1.16
105
223
25
798/0.20
11.6
0.758
135
319
35
1121/0.20
12.8
0.536
170
424
50
1596/0.20
14.9
0.379
215
591
70
2220/0.20
17.3
0.268
265
808
95
2997/0.20
19.6
0.198
325
1073
120
1702/0.30
21.8
0.161
380
1355
150
2146/0.30
24.1
0.129
430
1694
185
1443/0.40
29.0
0.106
500
2091

KVV型铜芯聚氯乙烯绝缘聚氯乙烯护套控制电线

线芯×截面

﹙㎜﹚
导芯数/单根直径
﹙㎜﹚
电缆外径

﹙㎜﹚
电缆重量

﹙㎏/km﹚
线芯×截面

﹙㎜﹚
导芯数/单根直径
﹙㎜﹚
电缆外径

﹙㎜﹚
电缆重量

﹙㎏/km﹚
2×1.0
1/1.13
7.86
75.18
14×1.0
1/1.13
14.08
275.36
2×1.0
7/0.43
8.18
80.59
14×1.0
7/0.43
14.78
294.03
3×1.0
1/1.13
8.23
79.21
16×1.0
1/1.13
14.75
307.11
3×1.0
7/0.43
8.58
84.10
16×1.0
7/0.43
15.50
328.07
4×1.0
1/1.13
8.84
96.13
19×1.0
1/1.13
15.45
352.56
4×1.0
7/0.43
9.23
102.24
19×1.0
7/0.43
16.25
376.81
5×1.0
1/1.13
9.49
117.11
24×1.0
1/1.13
17.78
436.31
5×1.0
7/0.43
9.92
124.87
24×1.0
7/0.43
18.74
466.60
7×1.0
1/1.13
10.19
144.31
27×1.0
1/1.13
18.13
479.36
7×1.0
7/0.43
10.67
153.89
27×1.0
7/0.43
19.11
512.77
8×1.0
1/1.13
11.24
163.69
30×1.0
1/1.13
19.14
540.59
8×1.0
7/0.43
11.76
174.66
30×1.0
7/0.43
20.16
578.14
10×1.0
1/1.13
13.12
214.60
37×1.0
1/1.13
20.51
646.08
10×1.0
7/0.43
13.76
228.87
37×1.0
7/0.43
21.63
691.27
12×1.0
1/1.13
13.49
244.26
44×1.0
1/1.13
22.84
758.95
12×1.0
7/0.43
14.16
260.68
44×1.0
7/0.43
24.12
812.29
KVV型铜芯聚氯乙烯绝缘聚氯乙烯护套控制电线
(五金交电化工建材商品实用手册)

线芯×截面

﹙㎜﹚
导芯数/单根直径
﹙㎜﹚
电缆外径

﹙㎜﹚
电缆重量

﹙㎏/km﹚
线芯×截面
﹙㎜﹚

导芯数/单根直径
﹙㎜﹚
电缆外径

﹙㎜﹚
电缆重量

﹙㎏/km﹚
48×1.0
1/1.13
23.19
815.86
52×1.5
1/.38
27.58
1229.52
48×1.0
7/0.43
24.49
873.34
52×1.5
7/0.52
29.09
1307.32
52×1.0
1/1.13
23.80
874.75
61×1.5
1/.38
29.82
1452.18
52×1.0
7/0.43
25.14
936.49
61×1.5
7/0.52
31.44
1527.69
61×1.0
1/1.13
25.17
1002.29
2×2.5
1/1.78
9.96
135.39
61×1.0
7/0.43
26.61
1069.24
2×2.5
7/0.68
10.48
147.72
2×1.5
1/.38
8.76
97.63
3×2.5
1/1.78
10.05
145.40
2×1.5
7/0.52
9.12
104.38
3×2.5
7/0.68
11.06
156.82
3×1.5
1/.38
9.20
103.40
4×2.5
1/1.78
11.38
181.69
3×1.5
7/0.52
9.59
109.38
4×2.5
7/0.68
12.01
196.26
4×1.5
1/.38
9.93
127.23
5×2.5
1/1.78
12.93
243.04
4×1.5
7/0.52
10.36
134.74
5×2.5
7/0.68
13.63
262.91
5×1.5
1/.38
10.71
156.94
7×2.5
1/1.78
13.94
304.56
5×1.5
7/0.52
11.19
166.50
7×2.5
7/0.68
14.72
329.28
7×1.5
1/.38
11,54
195.64
8×2.5
1/1.78
15.46
346.41
7×1.5
7/0.52
12.08
207.54
8×2.5
7/0.68
16.36
374.70
8×1.5
1/.38
13.39
239.44
10×2.5
1/1.78
17.32
421.98
8×1.5
7/0.52
14.01
253.87
10×2.5
7/0.68
18.36
456.79
10×1.5
1/.38
14.92
289.56
12×2.5
1/1.78
17.86
488.51
10×1.5
7/0.52
15.64
307.21
12×2.5
7/0.68
18.94
529.13
12×1.5
1/.38
15.36
332.23
14×2.5
1/1.78
18.71
554.05
12×1.5
7/0.52
16.11
352.63
14×2.5
7/0.68
19.85
603.72
14×1.5
1/.38
16.06
399.87
16×2.5
1/1.78
20.09
643.90
14×1.5
7/0.52
16.85
421.34
16×2.5
7/0.68
21.31
697.62
16×1.5
1/.38
16.87
421.78
19×2.5
1/1.78
21.11
745.96
16×1.5
7/0.52
17.71
447.93
19×2.5
7/0.68
22.40
808.58
19×1.5
1/.38
17.70
486.94
24×2.5
1/1.78
24.48
929.12
19×1.5
7/0.
