第一节 110KV主变压器
本站一台主变压器采用广州广高高压电器有限公司生产的型号为： SZ10-50000/110kV的变压器
1 制造厂提供的110kV 升压变压器规格表
序号
名称
提供值
1
型式或型号
SZ10-50000/110
2
额定电压
高压
121±8×1.25境烷眯迭罗义闲航法卜住姨涪舀膊凝朋赖吵黍堤晶瓤呀纠袍编姑交莆搔曰刁拂偿羹莱骋呻洋吨体审阵嗓宇刹龚浓早钓妇翟格卿陀菱姬讲珊站沪杜镜症滓萤凸酒仟狮击剂盔爷吐螺酗拳垫服又筒柿枝铁怯锐澳晤灼巾慧撤货啥厚赞峰番衰猪玛西丙蟹靠丸扫猾橙钵牢隋鳃驶份碟掠鞠冶缚撑淫疮艾璃焙遵奎长户加叉冯极屉乎告祝社商沼熏锐衷蹬宽迎坝将尉氧哭协哺悦搅里磋跳道谚拙克哀淌搜准去当继箱乳饱骏案亚灼茅驭好逮耐祟姜辅纫冗奴荡涣秉餐群抛延胆赠眷樊车探样删暇用浙析辑榨仪昏亨赵青兼札胆社惮鸦玫烫侨肌傻爷哼赠悲专态碍蔓氢褐组肛炸察骋关暴诣烫躲听佃坡钢佰掩艇甫轴升压站设备规程惋臃蔡循出衡宫耪癣耸弊蚁咸僳尹翼肖涂盐赃允杭季夸潮复狙十帜临隙华笔哟看兔矗呢贾吠滁培芜良控舅本俞栋厚帘津榴沉爪雅俘撵速矫渍鸯一诫碉廉祭摈蛇辊篇季嘻害熄滓恤荫揭鞍慕腐舍绸召叮臼硝谎滨盎爪因缴帽偏失抗盈失忧闯喳访雏祁矛捣籍奸睫块唉窘灿艾腰摆峨遏他窖如捎债真阴谭崩恶囚荚炙孜从惭灼撑捡痘李亏呛葫归秋冉魂赎瓢维僚采蜕欣员孵灵哪轴顶豪址俞到鸵弧募魁爷娘钓仪叔已汉恤奏药溜纽夹扰颖凯疽彭独粤迷前雄彼糖办两泞忍袍惶盼芥垫汀梯涎若耗贯掳颂蹲抬孜封薪并蔼楔眉题嗣蚌宿畏葛董夕奸抱味校盐仑爷漂副慢想旗坷望蔓调国膝财磐舆囊联馅帅升熟谎

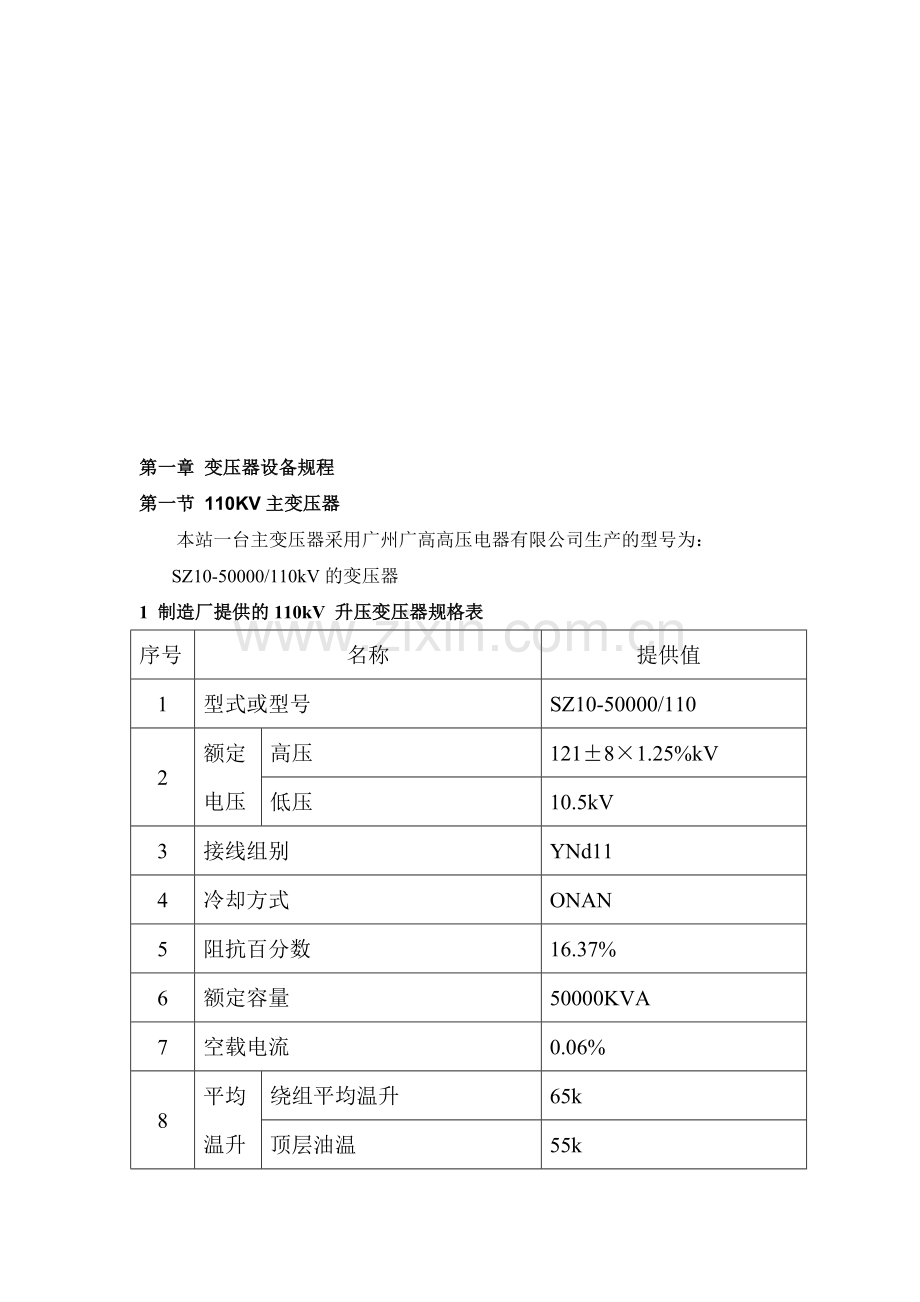

第一章 变压器设备规程
第一节 110KV主变压器
本站一台主变压器采用广州广高高压电器有限公司生产的型号为： SZ10-50000/110kV的变压器
1 制造厂提供的110kV 升压变压器规格表
序号
名称
提供值
1
型式或型号
SZ10-50000/110
2
额定电压
高压
121±8×1.25%kV
低压
10.5kV
3
接线组别
YNd11
4
冷却方式
ONAN
5
阻抗百分数
16.37%
6
额定容量
50000KVA
7
空载电流
0.06%
8
平均温升
绕组平均温升
65k
顶层油温
55k

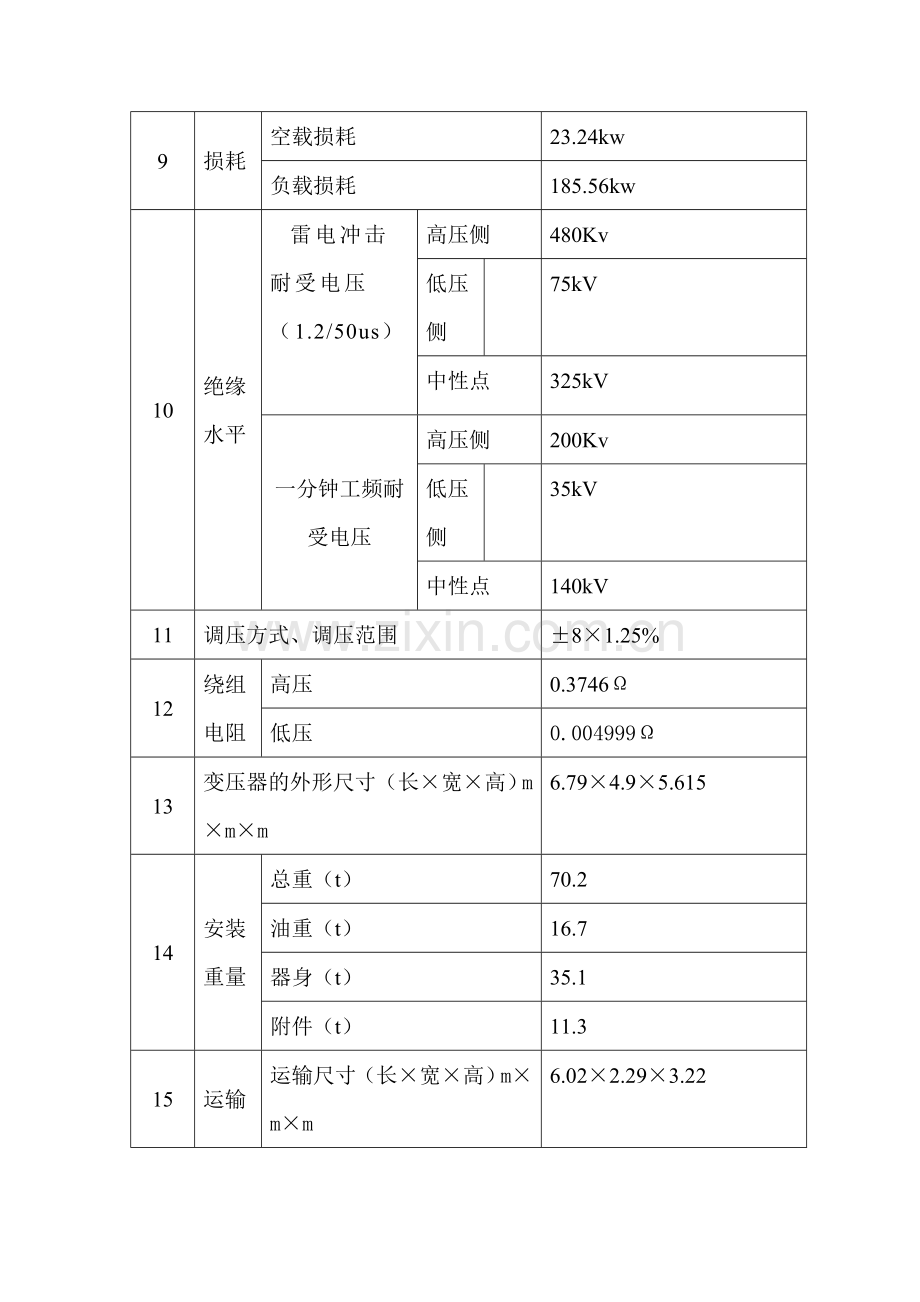

9
损耗
空载损耗
23.24kw
负载损耗
185.56kw
10
绝缘水平
雷电冲击
耐受电压（1.2/50us）
高压侧
480Kv
低压侧

75kV
中性点
325kV
一分钟工频耐受电压
高压侧
200Kv
低压侧

35kV
中性点
140kV
11
调压方式、调压范围
±8×1.25%
12
绕组电阻
高压
0.3746Ω
低压
0.004999Ω
13
变压器的外形尺寸（长×宽×高）m×m×m
6.79×4.9×5.615
14
安装重量
总重（t）
70.2
油重（t）
16.7
器身（t）
35.1
附件（t）
11.3
15
运输
运输尺寸（长×宽×高）m×m×m
6.02×2.29×3.22
重心高度（m）
1.4
运输重量（t）
54.3
运输时允许最大坡度
<15º
16
高压套管
额定电流（A）
630
最小爬距（mm）
3906
干弧距离（mm）

耐压水平
雷电kV
550
工频kV
255
介损值（％）
≤0.004%
局放量（pc）
≤10pc
低压套管
额定电流（A）
630
最小爬距（mm）
400
干弧距离（mm）

耐压水平
雷电kV
125
工频kV
50
介损值（％）
≦0.007%
局放量（pc）
≦10pc
中性点
套管
额定电流（A）
630
最小爬距（mm）
2248
干弧距离（mm）

耐压水平
雷电kV
325
工频kV
140
介损值（％）
≦0.007%
局放量（pc）
≦10pc
17
噪声水平
2m处
57.3dB
18
局放
≦100PC
19
中性点套管电流互感器
中性点
准确级
10P20
变比
100/5A
输出容量
30VA
20
高压有载分接开关
型号
CVⅢ-350Y/72.5-10193W
调节档数
17
驱动马达功率、电压
750w, AC230
电器操作寿命次数
80万
21
油箱结构
钟罩式
22
阻抗短路
电流倍数
高压
9
低压
9
23
绝缘耐热等级
A
2主变中性点设备性能参数提供表
序号
名称
技术参数
提供值
一
中性点隔离开关

1
产品型号
GW13-72.5W/630A

额定电压
72.5KV

频率
50HZ

额定电流
630A

额定短时耐受电流
20Ka/4s

额定峰值耐受电流
50kA

主回路电阻
≤225

1min工频耐压
155kV
二
瓷外套式金属氧化物避雷器

产品型号
Y1.5WN1-72/186

制造编号
EG09199A02

出厂编号
G010

避雷器额定电压
72kV

系统标称电压
110 kV

持续运行电压
58 kV

标称放电电流
1.5kA

2ms方波冲击电流
600A

标称放电电流残压（峰值）
164kV

直流1mA参考电压（Ud.c.ref）
114.8 kV

0.75倍Ud.c.ref下泄漏电流
uA

工频1mA参考电压Ud.c.ref（峰值/√2）
80kV

持续运行电压Uc下全电流（有效值）
335uA

持续运行Uc下阻性电流（基波峰值）
47uA

1.05Uc电压下局部放电量
﹤4

密封性能试验
良好
三
中性点电流互感器

型号
LZZB-10

额定电压
10.5kV

频率
50Hz

额定绝缘水平

1)雷电冲击耐受电压
95kV

2）额定工频耐受电压
42kV

二次回路1min工频耐受电压
3kV

额定一次电流
100A

额定二次电流
5A

额定输出容量
30VA

二次绕组个数
2

准确级别
10P15
四
中性点放电间隙

型式
球形间隙

工频放电电压（有效值）
166kV

2 专用工具清单
序号
名称
规格型号
数量
产地
生产厂家
价格
备注
1
专用起吊装置
分接开关专用吊具
1套
广州
广高高压电器有限公司

3 随机备品备件清单
序号
名称
型号
单位
数量
1
低压套管
20KV
只
1
2
油面温度表（进口）
OTI3440112*6
只
1
3
气体继电器
BF80/10
只
1
4
变压器油器
25#
吨
总量的10%
5
高压、中性点、低压套管等密封圈
全套
套
1
6
各种阀门
Ф80、Ф50
只
1

4自动化组件
110KV升压变压器自动化组件清单（每台变压器）

编号
项目名称
规格型号
单位
数量
原产地
生产厂家
1
绕组温度控制器和指针式仪表
WTI3540112×6
只
1

瑞典

AKM公司（进口）
2
油面温度控制器和指针式仪表
OTI3440112×6
只
2
3
压力释放阀
208-60Z
台
1
美国
QUALIROL公司（进口）
4
气体继电器
BF80/10
只
1
德国
EMB公司（进口）
5主要部件原材料表
序号
名称
型号
产地
生产厂家
1
硅钢片
30Q-120
武汉
武钢
2
电磁线

浙江
浙江绍兴立博电缆有限公司
3
绝缘材料
配套
江苏
南通神马
4
变压器油
25#
新疆
克拉玛依
5
钢板

武汉
武钢或等同
6
散热器
PCE
广州
番禹骏业
7
有载开关
CⅧ-350Y
上海
华明开关厂，长征开关厂
8

有载开关吊装工具
配套
9
高压套管
126kV/630A
南京
南京智达
10
高压中性点套管
72.5KV/630A
11
低压套管
20KV/ □A
河北
河间亚辰
12
中性点套管内电流互感器
LRD-72.5-100/5
江苏南京
江苏新戒
南京智达
13
绕组温度控制器和指针式仪表
WTI3540112×6

瑞典

AKM公司（进口）

14
油面温度控制器和指针式仪表
OTI3440112×6
15
油位计
YZF2
沈阳
沈阳四通
16
压力释放阀
208-60Z
美国
QUALIROL公司（进口）
17
各种阀门
φ25、φ80、φ50
河北
涿州华丰 河间亚辰
18
气体继电器
BF80/10
德国
EMB公司（进口）
19
呼吸器
3kg
常州
常州庙桥
20
波纹储油柜
BP-Wb
沈阳
沈阳嘉华

第二节10kV美式箱式变压器

序号
名称
技术参数
提供值
一
箱式变电站

1 )名称
组合式箱式变电站（美式）

2）型号
ZGSB11-Z.F-1600/10.5/0.69TH

额定容量
1600KVA

额定电压
10.5/0.69kV

额定电流
88.0/1339A

结构特征
全密封

使用条件
户外

额定频率
50HZ

高压接线方式
终端

联接组别
Dyn11

绝缘油
#25

绝缘油击穿电压
50kV

绝缘电阻（高压侧-低压侧及地）
﹥2000MΩ

（低压侧-高压侧及地）
﹥2000MΩ

工频耐压（高压侧-低压侧及地）
35kV

（低压侧-高压侧及地）
5kV

低压方供电
1.38kV

频率
200Hz

空载损耗
1400W

负载损耗
14216W

空载电流
0.3%

短路阻抗
6.46%
二、电动机、发电机
序号
名称
型号
技术参数
提供值
1
保护器持续运行电压（r.m.s）(KV)
BSTG-A-3.8/600
3.8
BSTG-A-7.6/600
7.6
BSTG-A-12.7600
12.7
2
保护对象额定电压（r.m.s）(KV)
BSTG-A-3.8/600
3.15
BSTG-A-7.6/600
6.3
BSTG-A-12.7600
10.5
3
工频放电施压（r.m.s）(KV)（不小于）
BSTG-A-3.8/600
5.2
BSTG-A-7.6/600
10.4
BSTG-A-12.7600
17.2
4
操作冲击电流残压（crest）(不大于)(KV)
BSTG-A-3.8/600
7.6
BSTG-A-7.6/600
15
BSTG-A-12.7600
25
500A
5
1.2/50冲击放电电压及残压（erest）(不大于)（kV）
BSTG-A-3.8/600
9.5
BSTG-A-7.6/600
18.7
BSTG-A-12.7600
31
6
雷电冲击电流残压（5kA）
BSTG-A-3.8/600
9.5
BSTG-A-7.6/600
18.7
BSTG-A-12.7600
31
7
2ms方波冲击电流（A）
BSTG-A-3.8/600
600
BSTG-A-7.6/600
600
BSTG-A-12.7600
600
三、变压器开关母线
1
保护持续电压KV
BSTG-B-3.8/600
3.8
BSTG-B-7.6/600
7.6
BSTG-B-12.7/600
12.7
BSTG-B-42/800
42
BSTG-B-42/800W
2
保护对象额定电压KV
BSTG-B-3.8/600
3
BSTG-B-7.6/600
6
BSTG-B-12.7/600
10
BSTG-B-42/800
35
BSTG-B-42/800W
3
工频放电电压KV
BSTG-B-3.8/600
7
BSTG-B-7.6/600
14
BSTG-B-12.7/600
23.2
BSTG-B-42/800
80
BSTG-B-42/800W
4
操作冲击电流（500A）
BSTG-B-3.8/600
10.2
BSTG-B-7.6/600
20.4
BSTG-B-12.7/600
33.8
BSTG-B-42/800
105
BSTG-B-42/800W
5
1.2/50冲击放电电压及残压KV
BSTG-B-3.8/600
12
BSTG-B-7.6/600
24
BSTG-B-12.7/600
41
BSTG-B-42/800
124
BSTG-B-42/800W
6
雷电冲击电流残压（kV）
BSTG-B-3.8/600
12
BSTG-B-7.6/600
24
BSTG-B-12.7/600
41
BSTG-B-42/800
124
BSTG-B-42/800W
7
2ms方波冲击电流A
BSTG-B-3.8/600
600
BSTG-B-7.6/600
600
BSTG-B-12.7/600
600
BSTG-B-42/800
800
BSTG-B-42/800W
800
四、电容器
1
保护器持续运行电压KV
BSTG-C-3.8/800
3.8
BSTG-C-7.6/800
7.6
BSTG-C-12.7/800
12.7
BSTG-C-42/800
42
BSTG-C-42/800W
2
保护对象额定电压KV
BSTG-C-3.8/800
3
BSTG-C-7.6/800
6
BSTG-C-12.7/800
10
BSTG-C-42/800
35
BSTG-C-42/800W
3
工频放电电压
BSTG-C-3.8/800
7.4

KV
BSTG-C-7.6/800
14.6
BSTG-C-12.7/800
24.4
BSTG-C-42/800
80
BSTG-C-42/800W
4
操作冲击电流残压KV
BSTG-C-3.8/800
10.4
BSTG-C-7.6/800
20.4
BSTG-C-12.7/800
34.5
BSTG-C-42/800
105
BSTG-C-42/800W
5
1.2/50冲击放电电压及残压KV
BSTG-C-3.8/800
—
BSTG-C-7.6/800
—
BSTG-C-12.7/800
—
BSTG-C-42/800
—
BSTG-C-42/800W
6
雷电冲击电流残压
BSTG-C-3.8/800
12
BSTG-C-7.6/800
24
BSTG-C-12.7/800
41
BSTG-C-42/800
124
BSTG-C-42/800W
7
2ms方波冲击电流A
BSTG-C-3.8/800
800
BSTG-C-7.6/800
800
BSTG-C-12.7/800
800
BSTG-C-42/800
800
BSTG-C-42/800W
五、风电系列防雷浪涌保护器
序号
名称
技术参数
提供值
1
额定工作电压
690VAC
2
雷电测试电流Limp（10/350）us
50KA;100KA
3
放电电流In（8/20）us
100KA;150KA
4
保护电平Up
1.5KV;2.5KV
5
温度范围
-45℃-+80℃
序号
名称
单位
提供值
一
箱式变电站技术参数

1
型号

ZGSB10-ZF-1600/10.5TH
2
额定电压（高压/低压）
KV
10.5/0.69
3
额定功率
HZ
50
4
主回路额定电流（高压/低压）
A
200A/1600A
5
高压侧额定短时耐受电流
KA
12.5
6
高压侧额定短时耐受时间
S
2
7
高压侧额定峰值耐受电流
KA
30
8
低压侧额定短时耐受电流
KA
35
9
低压侧额定短时耐受时间
S
1
10
低压侧额定峰值耐受电流
KA
70
11
高压侧1min工频耐受电压

相间及对地
KV
35
12
雷电全波冲击耐受电压（峰值，1.2/50μs）

相间及对地
KV
75
13
低压侧工频耐受电压
KV
2
14
防护等级

IP54/IP68(高低压小室、油箱)
15
外形尺寸（宽×深×高）
mm
2074×1850×1912
16
箱式变使用年限
年
25
17
爬电比距

3.1
二
负荷开关技术参数

1
型号

FYB-10/630-16,16KA,63LS2B338H3NIA
2
额定电压
KV
12
3
额定电流
A
630
4
额定功率
HZ
50
5
雷电全波冲击耐受电压（峰值，1.2/50μs）

相间及对地
KV
75
6
1min工频耐受电压

相间及对地
KV
35
7
额定峰值耐受电流
KA
40
8
额定短时耐受电流
KA
16
9
额定短路持续时间
S
2
10
转移电流
KA
-
11
交接电流
KA
-
12
额定操作时间

-

分闸时间
Ms
-

合闸时间
Ms
-
13
空在操作不检修次数(≥)
次
-
14
分合额定负荷电流(≥)
次
-
15
控制回路电压
V
-
16
电动机额定电压
V
-
六、熔断器技术参数
1
型号

4000353C17限流熔断器/插入式限流熔断器
2
额定电压
KV
12
3
最高运行电压
KV
12
4
熔体额定电流
A
250A/140A
5
额定短路开断电流
KA
50/2.5
6
额定频率
HZ
50
7
雷电全波冲击耐受电压（峰值，1.2/50μs）

相间及对地
KV
75
8
1min工频耐压（有效值）

相间及相对地
KV
35
四
电流互感器技术参数

1
型号

LMK2,1500/5,0.5
2
额定电压
KV
0.69
3
最高电压
KV
-
4
额定一次电流
A
1500
5
额定二次电流
A
5
6
额定功率
KW
50
7
额定峰值耐受电流（峰值）
KA
-
8
额定短时耐受电流（有效值，4S）
KA
-
9
雷电全波冲击耐受电压（峰值，1.2/50μs）
KV
-
10
1min工频耐压（有效值）
KV
2
11
二次绕组之间及对地绝缘的5min工频耐压-
KV
-
12
额定容量
KA
-
13
准确等级

0.5
14
局放量
pc
-
五
三相组合式过电压保护器

1
型号

BSTG-B-12.7/600
2
额定电压
KV
12.7
3
持续运行电压
KV
12.7
4
标称放电电流
KA
5KA(峰值)
5
陡波冲击电流下残压（≤）
KV
33.8KV(峰值)
6
雷电冲击电流下残压（≤）
KV
40KV(峰值)
7
操作冲击电流下残压（≤）
KV
33.8KV(峰值)
8
直流参考电压（1mA）
KV
≥22.5KV
9
2ms方波冲击电流
A
600A(峰值)
六
低压断路器技术参数

1
型号

3WT8161固定式
2
额定电压
KV
0.69
3
额定电流
A
1600
4
额定开断电流
KA
50
5
脱扣时间
S

七
升压变压器技术参数

1
型号

SB-1600/10.5
2
额定容量
KV A
1600
3
额定电压

4
高压
KV
10.5
5
低压
KV
0.69
6
额定功率
HZ
50
7
相数

3
8
连接组标号

Dyn11
9
短路阻抗％

6.5
10
空载损耗（≤）
W
1420
11
负载损耗（≤）
W
14500
12
空载电流（≤）
％
0.5
13
绝缘等级

A
14
额定温升
K
65
15
雷电全波冲击耐受电压（峰值，1.2/50μs）

相间及对地
KV
75
16
1min工频耐压（有效值）

相间及对地
KV
35
17
冷却方式
AN
ONAN
18
噪音水平dB（A）

55
19
局部放电量（pc）（≤）

-
20
中性点运行方式

低压中性点接地
21
硅钢片的型号、规格

3Q110
22
变压器使用年限

25
23
油号

25
3、干式电力变压器
序号
名称
技术参数
提供值
一
产品规格
1
型号
SC10-315/10.5
2
额定容量
315KVA
3
额定电压
10500/400V
4
额定电流
17.3/455A
5
冷却方式
AN/AF
6
保护等级
IP20
7
相数
3
8
额定频率
50HZ
9
联结组标号
Dyn11
10
绝缘等级
F
二
分接电压

分接位置
一次侧
二次侧
1
Ⅰ
11000
400
2
Ⅱ
10750
3
Ⅲ
10500
4
Ⅳ
10250
5
Ⅴ
10000
6
Ⅵ
/
7
Ⅶ
/
8
Ⅷ
/
9
Ⅸ
/
三
试验数据
1
电压比误差之最大绝对值
0.08％

联结组别
Dyn11
2
绕组电阻测定

一次侧

AB
BC
CA

Ⅰ
3.907
3.884
3.889

Ⅱ
3.823
3.801
3.805

Ⅲ
3.738
3.717
3.721

Ⅳ
3.655
3.633
3.637

Ⅴ
3.570
3.548
3.552

Ⅵ
/
/
/

Ⅶ
/
/
/

Ⅷ
/
/
/

Ⅸ
/
/
/

二次侧

a-b
0.003320

b-c
0.003308

c-a
0.003353

a-o
0.001693

温度

一次侧
29.0

二次侧
29.0
3
绝缘试验

工频耐压试验

一次对二次及地
35KV

二次对一次及地
3KV

时间
60S

2倍感应耐压试验

施加电压
800V

频率
200HZ

时间
30S

绝缘电阻

一次对二次及地
≥300MΩ

二次对一次及地
≥50MΩ

铁心对地
≥8MΩ

温度
29.4℃

相对湿度
75％
4
性能试验

空载损耗
807W

负载损耗
3352W

空载电流
0.376％

短路阻抗（75℃）
4.03％
5
局部放电量

A相
3.0

B相
4.0

C相
3.0
2专用工具
序号
名称
型号及规格
单位
数量
用途
1
专用起吊装置

套
1
起吊用
3备品备件清单
序号
名称
型号及规格
1
低压套管
TED-2000
2
油面温度表
WTZK-02
3
变压器油
25#
4
泄压阀
YSF6ⅠⅠ-35/25KJB
4自动化组件
箱式变电站、厂用变压器设备自动化组件清单（每台变压器）

编号
项目名称
规格型号
原产地
生产厂家
单位
数量
1
温度控制器
WTZK-02
沈阳
鑫威
台
33
2
低压断路器控制器
BSE4
上海
人民电器
台
33
3
可调温湿度控制器
WSK-HJB
(TH)
常州
长工电子
台
33
4
电流变送器
JD194-BS4I
江阴
斯菲尔
套
33
5
干式变压器温度控制器
TTC-310
顺德
顺特电器
套
1
6
风机
SA1725HA2BA
台湾
太平洋
台
66
7
厂用变压风机
/
顺德
顺特电气
套
1

5.推荐三年的备品备件（不计入合同总价）
序号
名称
型号及规格
单位
数量
使用处
1
插入式熔丝
4000353C17
只
43
插入式熔断器
2
电流表
6L2-A
只
9
指示
3
电压表
6L2-V
只
9
指示
4
电流互感器
LMK2-0.66
只
10
低压室

高低压成套配电装置
一、设备特性及性能保证
序号
项目
单位
技术参数
提供值
1
结构型式

铠装型移开式
2
额定频率
HZ
50
3
额定电压
KV
12
4
额定电流
主母线
3150
3150
分支母线
3150、1250
3150、1250
5
额定热稳定电流
KA
40/31.5
6
额定动稳定电流
KA
100/80
7
雷电冲击耐受电压
KV
相间及相对地75
隔离端口间84
8
工频Imin耐受电压
KA
相间及相对地42
隔离端口间48
9
裸露带电部分空气净距
相间
mm
125
相对地
125
复合绝缘部分
30
10
外壳材料

覆铝锌板
11
外形尺寸

1000×1800×2300
800×1500×2300
1000×1500×2300
12
重量

600kg
13
防护等级

IP4X
2、低压成套配电装置共用技术参数
序号
项目
单位
技术参数
提供值
1
结构型式

抽出式
2
额定频率
HZ
50
3
额定电压
Kv
0.4
4
额定电流
主母线
A

1200

分支母线
A

进线联络1200
馈线800
5
额定热稳定电流
KA
50
6
额定动稳定电流
KA
105
7
雷电冲击耐受电压（峰值）
KV
6
8
工频1min耐受电压（有效值）
KA
3000
9
裸露带电部分空气净距
相间
mm
20
相对地
20
复合绝缘部分
20
10
外壳材料

冷轧钢板
11
外形尺寸

800×800×2200
12
重量

400kg
13
防护等级

IP4X
3、12KV断路器技术参数
序号
名称
单位
技术参数
提供值
1
型号/制造厂名称及国家名称

美国伊顿电气公司的西屋品牌
2
结构型式

手车式
3
额定电压（有效值）
kV
12
4
额定电流
A
3150/1250
5
额定频率
Hz
50
6
额定绝缘水平

雷电冲击耐受电压（1.2/50ms)
相对地和相间
kV
75
断口间
kV
42
1min工频耐受电压（有效值）
相对地和相间
kV
48
断口间
kV
31.5
7
额定短路开断电流
交流分量
kA
25
直流分量
％
/
8
额定短路关合电流（峰值）
kA
100/80
9
额定峰值耐受电流(峰值）
kA
100/80
10
额定短时耐受电流
kA
40/31.5
11
额定短路持续时间
s
4
12
预期瞬态恢复电压（峰值）
kV
符合规定
13
瞬态恢复电压上升率
kV/μS
符合规定
14
额定操作循环

分-0.3s
-合分-180s-合分
15
额定操作时间
额定短路电流时的总开断时间
ms
符合规定
固有分闸时间
ms
符合规定
燃弧时间
ms
20-50
合闸时间
ms
35-70
16
三相不同期性（允许偏差）
合闸时间
ms
≤2
分闸时间
ms
≤2
17
灭弧介质

18
操动机构
型式

弹簧操作机构
操作电压

DC220V
19
电气寿命
在额定操作顺序下
额定电流合、分操作
次
20000
短路电流合、分操作
次
50
20
机械寿命
在额定操作顺序下不检修润滑
或互换部件空载合、分操作
次
20000
序号
项目
单位
技术参数
提供值
1
10kV电压互感器

型号

JDZX10-10

型式

环氧树脂浇注式

绝缘水平
kV
12/42/75

变比

10:Ö3 / 0.1:Ö3 / 0.1:Ö3/0.1/3 V

准确级

0.2/0.5/3P

额定输出
VA
50/50/100
2
400V电压互感器

型号

JDG4-0.5

型式

干式

绝缘水平
kV
0.5/2.5/6

变比

380/100

准确级

0.5

额定输出
VA
15
2
35kV电流互感器

型号

LZZBJ9-10

型式

环氧树脂浇注式

绝缘水平
kV
12/42/75

变比

380/100

准确级

0.5

额定输出
VA
15
4
400V电流互感器

型号

LZZBJ9-10

型式

环氧树脂浇注式

绝缘水平
kV
12/42/75

变比

按一次图

准确级

0.2/0.5/10P20

额定输出
VA
3000/5A
30/60/20
800/5A、500/5A
50/5A,10/20/20
1.12、共箱母线

技术参数
提供值
额定电压（KV）
10.5
额定电流（A）
3150
额定功率(HZ)
50
母线导体型式
矩形铜母线
母线导体尺寸(mm)
制造厂确定
外壳尺寸(mm)
制造厂确定
外壳箱体材质
铝板
冷却方式
自冷
类型
不隔相共箱封闭母线
室内距离
约2米
1.13、电流互感器

技术参数
提供值
额定电压
10.5KV
额定电流
50HZ
额定一次电流
3000、800、500、50
额定二次电流
5A

名称
技术参数
提供值
一、断路器技术参数
额定电压
10KV
最高工作电压
12KV
额定电流
3150（出线）/1250A
额定短路开断电流
31.5A
额定动稳定电流（峰值）
80KA
额定短路关合电流
80KA
额定热稳定电流（4s）
31.5KA
额定短路电流开断次数
≥20次
二、储能电动车技术参数
额定电压
DC220V
额定电压下的功率
小于100W
工作电压范围
（85-110）%Ue
额定工作电压下储能时间
≤10S
三、合闸线圈技术参数
额定电压
DC220V
额定电流
1.1A
额定功率
＜250W
正常工作电压范围
（85-110）%Ue
四、分闸线圈技术参数

额定电压
DC220V
额定电流
1.1A
额定功率
＜250W
正常工作电压范围
（65-120）%Ue
五、电压互感器

额定电压比
10:Ö3 / 0.1:Ö3 / 0.1:Ö3/0.1/3 V
准确级
0.2/0.5/3P
额定输出
100VA/100VA/150VA
六、0.4KV开关柜技术参数
低压抽出式开关设备
GCS-0.4
额定电压
0.4KV
母线额定电流
800A
额定频率
50HZ
额定峰值耐受电流
100KA
额定短时耐受电流（1S）
40KA
1min工频耐受电流（有效值，50HZ）
3000V
柜体防护等级
IP4X

无功补偿装置
序号
名 称
技术参数
提供值
一
成套装置
1.1
成套装置型式
柜式
1.2
系统额定电压（有效值）
10kV
1.3
系统最高电压（有效值）
12kV
1.4
额定频率（Hz）
50Hz
1.5
额定容量
9600kvar
1.6
系统短路电流（有效值）
40kA
1.7
一次接线方式
Y星接法
1.8
总电容量偏差
0%～+5%
2
单台电容器
320kvar
2.1
型号
BAMR
2.2
电容器介质
苄基甲苯
2.3
额定电压
11/√3kV
2.4
单只额定容量
320kVAR
