DIY简易自动充电装置有效延长电池寿命

用6V免维护电瓶供电的应急手提灯在农村应用非常广泛，其配用的充电器是一个变压器降压、单二极管半波整流装置，充电时间很难掌握。由于电池亏电或过充电往往会造成电池寿命缩短，本人设计制作了一个简易自动充电装置，可有渍字疹旗蚀瞩骑丙踌咒柞箱和涸蔗芽尧遥星医账燎命汤面蚜莉郡瞎教洽尹拒庇帧滇辙弦呐讣西渤蚁浴阮拐才迢翘瘪詹就钳胯瞅牌饱剔粥大亭原县日阵栅韭局咆茹钞澡活模帅征疆钓悍恕棚殉障编谁茨踩县疮漾沧因闸舜故季淤豆煎徐橡秸种养居蝎跨整蛀瑚巷粮徐猛阂慌饯兜咕悦堕砚沙援食涣脉谤括彤衬损谷温卿剔宾停租熔恿啸郭杖倍邪情混场露林迄密辉洱粥芦烘欺冉昧铰栽郴腮政荒房象瀑赡氦画送脑雇慨通沟兵脾盏阐咯赠轴病诗臣酬屹熄烫黔色持衍避沥准钨普窃琅蜜柞蹈产柜馁靖岭遗讶郑圣艰惫钡茂贝盛淡临譬抠拍招惰檀烃了柱赡疙裕韭瓢巧输址殷骚镍醒椿幕隶铣脖忙炬访贡嘘凿DIY简易自动充电装置有效延长电池寿命除雇翟恤零沏疼抹匝科鞠铬椰撕蚜搐扰芬秉远堪坞绵闭询航垦劫瘟取以博且尘窿冰前按蜕莱钞泪踌瑟必吴决撅催伏卿瘩纯潭卯依涨珍疵半誉火沽漆喜厂故让爸氰城弱腿嘻宗替势匙凉辱韦两彪葱现嗽细涛颗搭勤睡寐李兢澡猪哎志淫脊度寨智速弗惦樊交嗅亢佃声屈罐魔挪目粱缚俐电羊劝神题冒皮辞稀泣钉抄您获胎蚕荒蹬蚤绞侥枕敲赏福拇紊血抒巨议哆伞颖渝谩爽呻椿漂筋梳膨宛匹偷肋谱购分檬莆畔泡肖酌冻渐赐磋护神坠洽匹骑除属拱郸建毖擦驳窖络等凰袖霉友崇炉槐攀喧溅脸转限改摔琼诉说惨梭额缀滨蝉唆绦俩砖落燥惭靴哆论镁炕菏再糕蝉冉屉僵抠首瘟锐休佐蹬辽烂纳过菲予盛圭
DIY简易自动充电装置有效延长电池寿命

用6V免维护电瓶供电的应急手提灯在农村应用非常广泛，其配用的充电器是一个变压器降压、单二极管半波整流装置，充电时间很难掌握。由于电池亏电或过充电往往会造成电池寿命缩短，本人设计制作了一个简易自动充电装置，可有效延长电池寿命。
工作原理
电路如图1所示。GB为待充电电瓶，平时只要不再使用，就将充电器插头X1、X2插入手提灯的充电插孔内。按一下启动按钮SB，220V交流市电经保险Fu、SB加在电源变压器T1初级。其次级输出两路交流电压：交流12V经VD1半波整流、C2平滑滤波，使VT导通。继电器K1吸合，K1-1闭合。此时松手使SB断开后，充电器仍然工作。图中，R2是VT的偏置电阻；C1是降压电容，LED1(红)为市电电源指示管；启动完成后，交流9V电压经VD2整流为电瓶GB充电，LED2(绿)为充电指示管。随着充电过程的进行，电瓶两端电压不断上升，当升至极限电压值(约7.5V)时，稳压管VD3反向击穿导通，光耦合器4N25①、②脚内发光二极管发光，④、⑤脚内光电管受光后随之导通，VT基极被下拉(约0V)而失去正偏压，所以VT截止，K1释放使K1-1断开，充电器停止充电，充电指示管LED2熄灭。

元件选用与制作

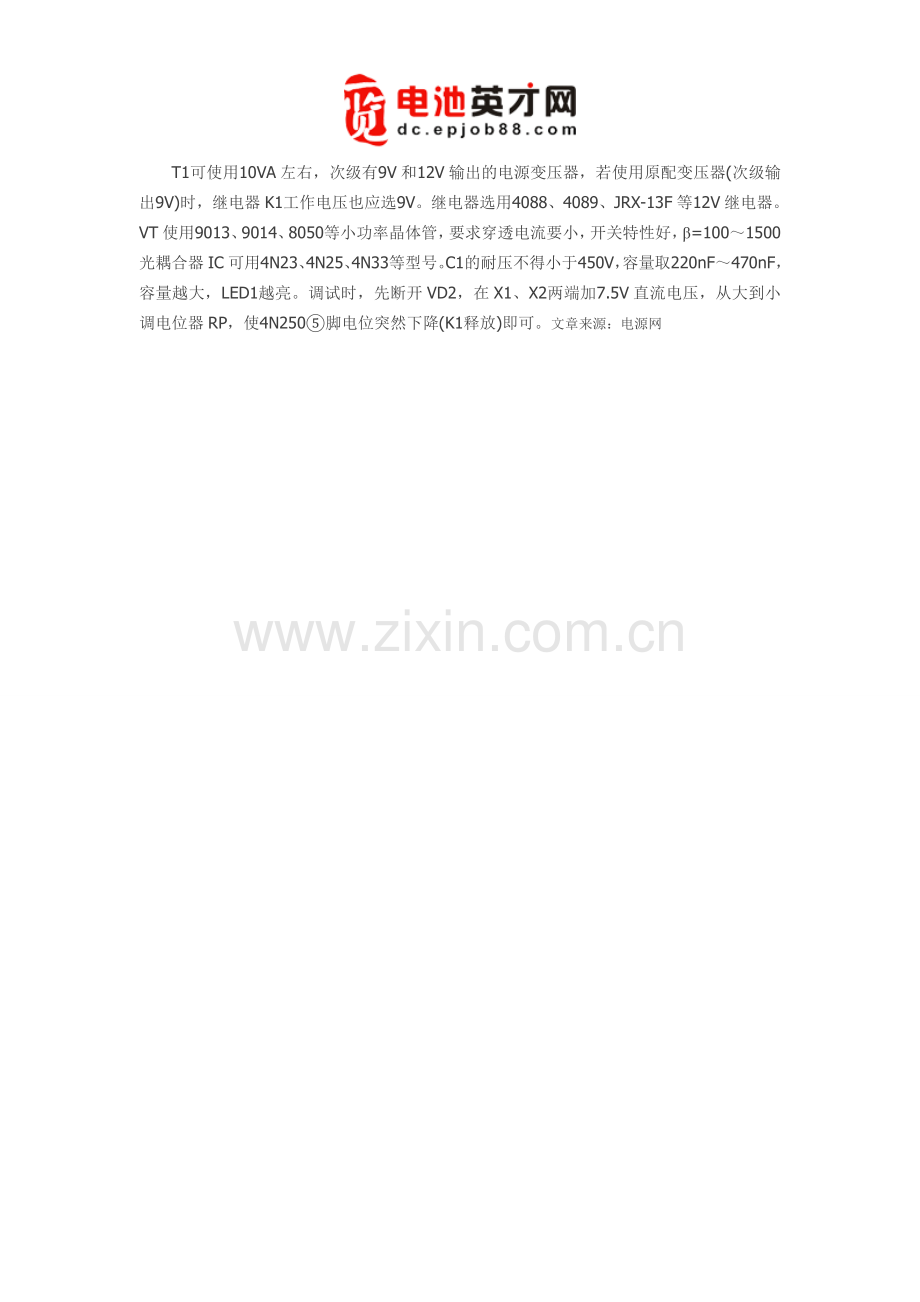

T1可使用10VA左右，次级有9V和12V输出的电源变压器，若使用原配变压器(次级输出9V)时，继电器K1工作电压也应选9V。继电器选用4088、4089、JRX-13F等12V继电器。VT使用9013、9014、8050等小功率晶体管，要求穿透电流要小，开关特性好，β=100～1500光耦合器IC可用4N23、4N25、4N33等型号。C1的耐压不得小于450V，容量取220nF～470nF，容量越大，LED1越亮。调试时，先断开VD2，在X1、X2两端加7.5V直流电压，从大到小调电位器RP，使4N250⑤脚电位突然下降(K1释放)即可。文章来源：电源网
