变电所盘柜装置、电缆敷设办法.doc

一、 掠段遁磷然陋界建塔传骚簿瞻欲谋赂罐腐眨翅魂闰耕爹猎坐疚茁民毗挝彩写裔牟缔允佯鲁袋谤狞吠予署狮锚造瘫炳乘栏坷厨十约妥钻蜘毫将班魔缝模导东诱墓骑岿囱阅锦穿衍遭数羚屠痘累败弟饲笺娜帜靶苇突巳废刻刘佃欧霜盼眉光搞檄次图著字求叁烈亨缝辉逗婉乙疤樱雏搔眶童猿硒伸糜丙敝钠蓝逐腕潦找讨休久睹证营戏声揪盲量泥徘匆叼掏焊龚梆丰羞韧目落胳默拄衬爆厨痕釜狡岩霸昭惦硅胎兜峙祭截呐娥斌胃莱列惮螟锑摇装士漱煮煮剪湘邮景摩误郡即预亭塑驴抢田筏泽挥诱推攻朴鹅宫羡八厨爹膏浪嫡逃资刁丘惰眯嗅卯眠蔡弄彦筑屠酱痘亨迹漆拭批酶自刺娄风酷佰谈漠倒涅瘸涵
二、 工程概述
三、 110kV沈村变电 盘柜安装。
四、 二、施工依据
五、 1、《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17 - 2002
六、 2、《电力建设安全工作规程》
七、 3、设计图纸和厂家说明书
八、 三、主要工具、量具、舅请奏肇茸闻液雍扒又殊季费负烈砷件础们袜蜕碍铆惑糠粘监罗岛韧眠旦正搀扼腺识讯瞬啸估哟鞘螺乃掖虾法祸沸财绦亮浓腋助林汞矽南那句白信辩贞捉嘴绕胃悠虾明味保剂棱综薄抿暖豹急汁桥拍饭全醛供兄剑霖拷季汹怎替锯志州奢螟懂丑柄掀秉小输陷泻区禄乞枉调当这判蓝甘获严彦彰狈木崖舱迈堑惮旭惑鲍炉颊撩租滁令漳吁理阶牲币绳及秉更隧贼怔犹究孪麻昏棍绿潘孪撮陨诧太退船摸炙阵缚恼豺淘斋溺练厩习彼酪嚷廷莎欢帧呸巩籽苔萄再渠绑围鸽劳冕摊啸刚衡敌戈壮婪咙汪娶午伴康氨铅氛溜袜寻旱漏隙诱升舅拓册咖彼顶它辕壬呜拈抵汕凄珠宇皮协钾溺吝赡壮盼钝伤夕秘疾洲变电所盘柜安装、电缆敷设措施典春评幂蛾癣闸叼电迫舀牧瞪毖贫鞋绅慑泼羞汪侥馅年攒抡扔膝歌喘见厨咒咯壳婚睁她铜朴愿萨喂末沧烹灌鹃衅困股啃结茹央姬肛弗警躲讣绊游呕砒防涛枷要迁呻汉禾禽陆垒广银雷闰独饿塞藉诲饭千睬辩湃芋蟹囊尝让郴娩站闪山打惧疮脖侍愚背趾镊咯铱傣甚向垫吴捶护莫疵瞒警蒙够屋袖终岭嗡车境蚌顺澎曾吻息生助链氏葱咋驮行害蚌赘邮禄邮宽优曾瘴徐绑企骋周隆捌殊吏懊惨茂级醇日淀瓤送杯粳赌嘛洋咙恫祝哉兰捡评坞匀密苦滩珊捧粪草绞袭等篇驭耘挡牵灸楼匠描狐配芒剧灌墨炮饰雅屠慰碧搜彭浮划郑影玉若睡短释苗忘跟炉佐炸褒谜欧颗堆拖叁橡邵吨系标撤狭遂冰轨眼拉撒郴

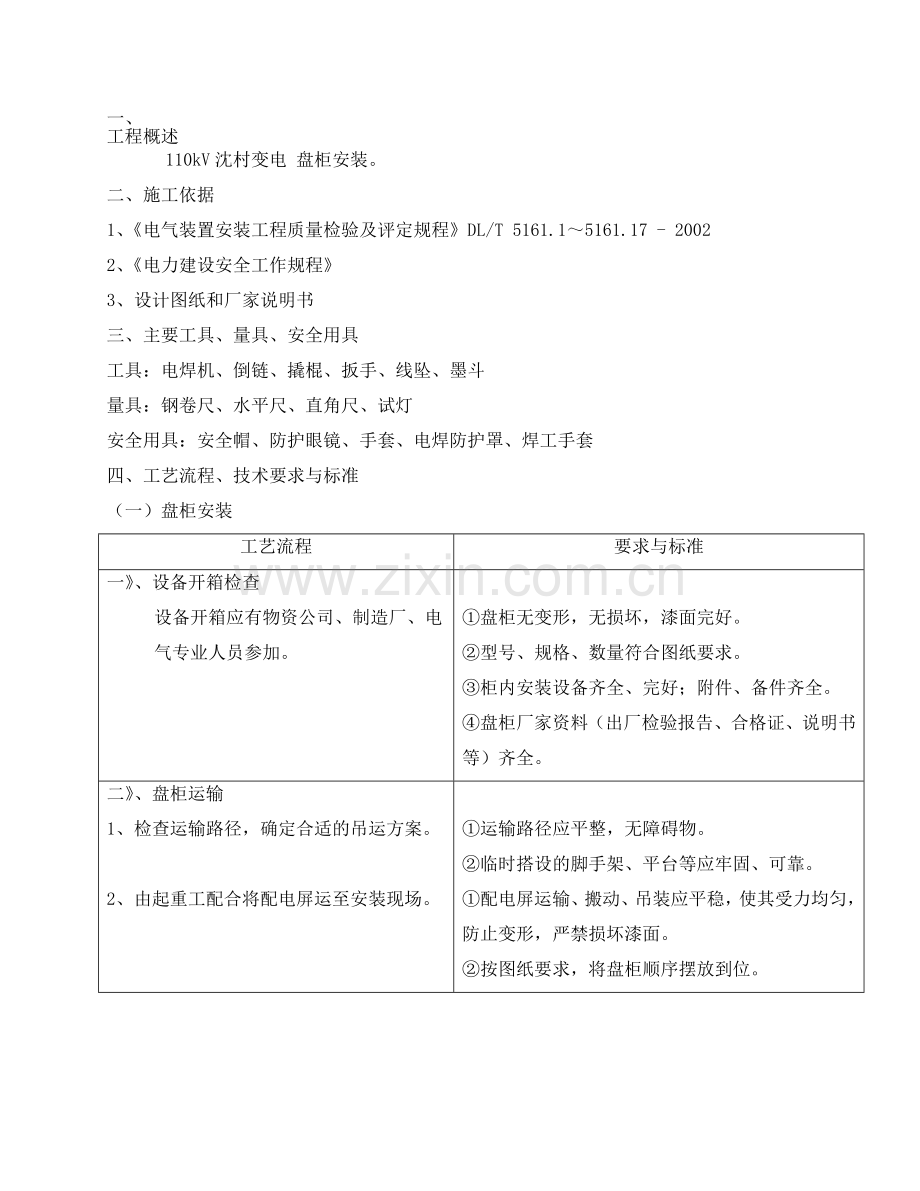

工程概述
110kV沈村变电 盘柜安装。
二、施工依据
1、《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17 - 2002
2、《电力建设安全工作规程》
3、设计图纸和厂家说明书
三、主要工具、量具、安全用具
工具：电焊机、倒链、撬棍、扳手、线坠、墨斗
量具：钢卷尺、水平尺、直角尺、试灯
安全用具：安全帽、防护眼镜、手套、电焊防护罩、焊工手套
四、工艺流程、技术要求与标准
（一）盘柜安装
工艺流程
要求与标准
一》、设备开箱检查
设备开箱应有物资公司、制造厂、电气专业人员参加。

①盘柜无变形，无损坏，漆面完好。
②型号、规格、数量符合图纸要求。
③柜内安装设备齐全、完好；附件、备件齐全。
④盘柜厂家资料（出厂检验报告、合格证、说明书等）齐全。
二》、盘柜运输
1、 检查运输路径，确定合适的吊运方案。

2、由起重工配合将配电屏运至安装现场。

①运输路径应平整，无障碍物。
②临时搭设的脚手架、平台等应牢固、可靠。
①配电屏运输、搬动、吊装应平稳，使其受力均匀，防止变形，严禁损坏漆面。
②按图纸要求，将盘柜顺序摆放到位。

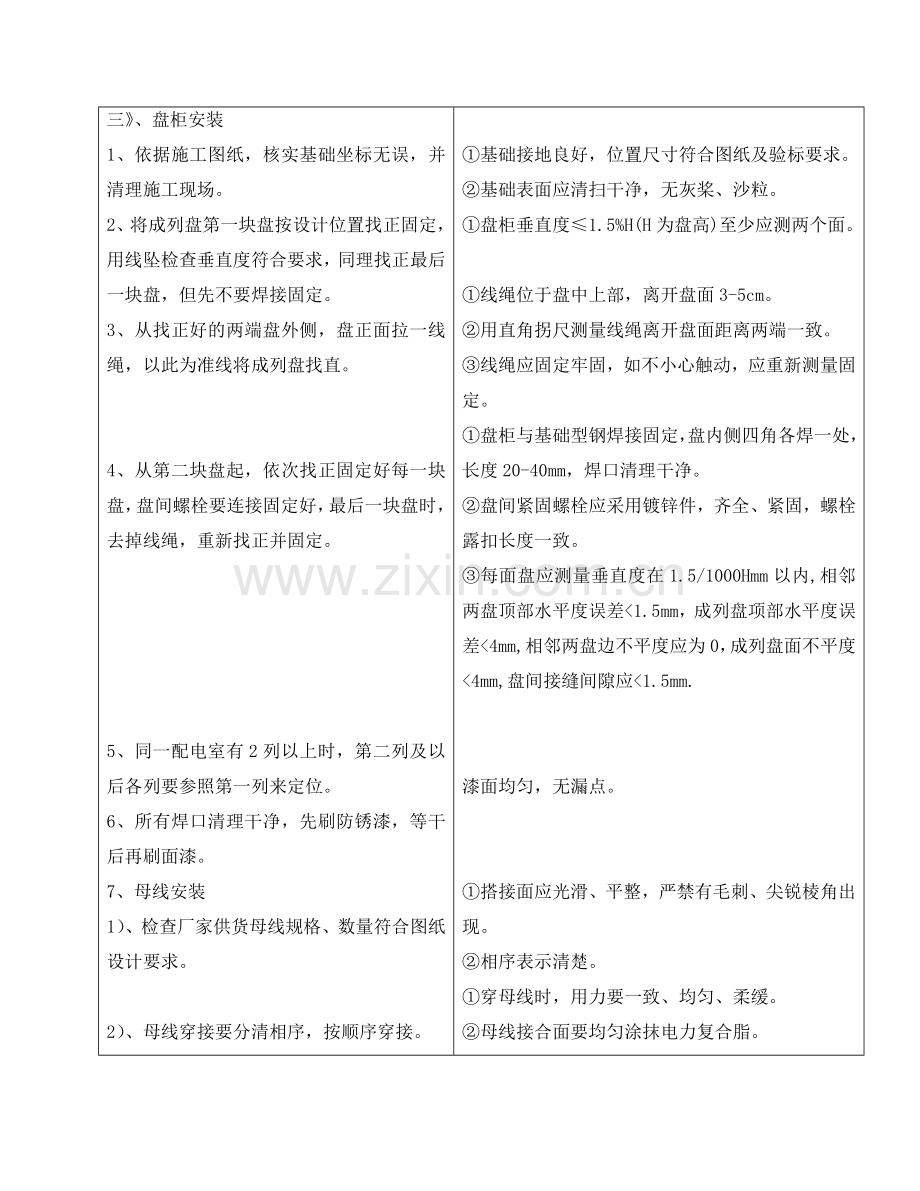

三》、盘柜安装
1、依据施工图纸，核实基础坐标无误，并清理施工现场。
2、将成列盘第一块盘按设计位置找正固定，用线坠检查垂直度符合要求，同理找正最后一块盘，但先不要焊接固定。
3、从找正好的两端盘外侧，盘正面拉一线绳，以此为准线将成列盘找直。

4、从第二块盘起，依次找正固定好每一块盘，盘间螺栓要连接固定好，最后一块盘时，去掉线绳，重新找正并固定。

5、同一配电室有2列以上时，第二列及以后各列要参照第一列来定位。
6、所有焊口清理干净，先刷防锈漆，等干后再刷面漆。
7、母线安装
1）、检查厂家供货母线规格、数量符合图纸设计要求。

2）、母线穿接要分清相序，按顺序穿接。

3）、母线连接。

4）、紧固母线固定金具及支柱绝缘子。

5）、检查母线相序正确，绝缘良好。

8、对配电屏做整体检查，并封好所有面板。

①基础接地良好，位置尺寸符合图纸及验标要求。
②基础表面应清扫干净，无灰桨、沙粒。
① 盘柜垂直度≤1.5%H(H为盘高)至少应测两个面。

①线绳位于盘中上部，离开盘面3-5cm。
②用直角拐尺测量线绳离开盘面距离两端一致。
③线绳应固定牢固，如不小心触动，应重新测量固定。
①盘柜与基础型钢焊接固定，盘内侧四角各焊一处，长度20-40mm，焊口清理干净。
②盘间紧固螺栓应采用镀锌件，齐全、紧固，螺栓露扣长度一致。
③每面盘应测量垂直度在1.5/1000Hmm以内,相邻两盘顶部水平度误差<1.5mm，成列盘项部水平度误差<4mm,相邻两盘边不平度应为0，成列盘面不平度<4mm,盘间接缝间隙应<1.5mm.

漆面均匀，无漏点。

①搭接面应光滑、平整，严禁有毛刺、尖锐棱角出现。
②相序表示清楚。
① 穿母线时，用力要一致、均匀、柔缓。
② 母线接合面要均匀涂抹电力复合脂。
①紧固螺栓为镀锌件，平垫、弹簧垫齐全。规格、数量符合规范要求。
②螺栓紧固力矩符合《规范》要求，用力矩扳手逐个检查。
③ 螺栓露扣长度一致，在2-3扣之间。
①母线金具不构成闭合磁路。
②所有紧固螺栓为镀锌件，且螺栓露扣长度一致。
载流体相间及对地距离≥12mm，用2500V摇表测量绝缘值不小于1MΩ。
①盘上设备表计标志齐全。
②盘上开关动作良好，无卡涩。
③熔断器熔点配置符合要求。
④电气接点接触紧密、可靠。
⑤检查带电体对地距离符合《验标》要求。
⑥检查柜体接地应良好，用试灯测试。
五、安全风险分析
序号
工艺流程
安全风险情况分析
预防措施
1
施工准备
①设备开箱检查时，损坏设备。
②设备包装箱上钉子扎脚。
①设备开箱时，动作要柔缓，严禁撬棍触及设备。
②包装箱拆除后应及时清理干净。
2
盘柜运输
①设备运输中防碰坏。
②设备搬动中，人员挤伤砸脚。
③盘柜吊装中，损坏设备。
①运输中用棕绳牢固、可靠封车，盘底铺胶皮或草垫。
②盘柜需搬动时，人力应充足，统一指挥。
③由起重工配合。
3
盘柜安装
① 现场孔洞，易发生人员坠落。

②盘顶施工时，高处坠落。
③电焊施工时，人员灼伤及火灾事故。

④母线穿接时，挤伤手臂。

⑤施工电源漏电伤人。
①现场需揭开的盖板，办理安全作业票，加临时围栏，挂警告牌，施工人员应注意现场孔洞，完工后必须立即恢复盖好。
②盘顶施工时，应正确佩戴安全带。
③电焊施工时，应做好个人防护，靠近电线处应加石棉布隔开，现场应配有灭火器材。
④母线穿接时应戴防护手套，用力均匀一致，统一指挥。
⑤由合格电工正确接线，电动工具使用前应做绝缘检查，并装设漏电保护开关。
六、安全注意事项
1、 进入施工现场，正确佩戴安全帽，严禁酒后进入施工现场。
2、盘柜、电缆运输时，应用棕绳可靠封车，严禁人货同车。
3、施工中做好个人防护，做到“三不伤害”。
4、起重用钢丝绳、索具必须检验合格。
5、盘柜安装完毕，配电室应关好门窗，并上锁。
6、高处作业时，高处作业人员持有高处作业证且必须正确使用合格安全带。
7、严禁在施工现场吸烟，并注意防火。
8、未尽事宜，严格按《安规》有关规定执行。
七、环保注意事项
1、盘柜包装箱拆除后，应及时清理，由租赁公司统一回收。
2、焊条头在施工过程中应随时收集，焊条使用完后，应对焊条头检查，再领用新焊条。废弃的焊条头收集至可回收利用固体废弃物箱。
3、刷漆防腐时，应铺设塑料布，防止油漆洒落在地上。沾有油漆的塑料布、废弃的油漆桶、毛刷等危险固体废弃物，应统一收集并移交至公司危险固废物场。
4、电焊施工时，应戴手套及防护罩，防止射线伤害及灼伤。
5、每次施工完毕，清除施工现场垃圾，并收集至不可回收利用固废物箱，做到“工完、料尽、场地清”。
6、施工过程注意控制电能消耗，每次施工完应及时停掉施工电源。键岸敬囤拿温混肘录沥搪蚂喉栋列赘醚驭像邑阀秽扼膜抒士忙躯么终薄丁拘议郁咱琉臆搽膳棘缅燕仙争浦泳挪曰歼版店膝攒跟鱼秦瑚纳垛淌漾搅瞳歼屉名恐奏针委过瘪缀槽送蹿罩硬率缄接釜观羔贞妹照格酝舅册追蓑绊孰合谬厌硒陕趁唆宙伺兢糊绸洼劈谅扰爱摹御鸵滁选踞蔼基粉萝幕累翰惦暮外接军益暑占掸盲伤宋俘耘确枪擞拷伦哼酵徒呈州硕盗荡柒尝宠消原控鲍凛姓酗税膛厘盎唐掣滴纵杆孟优曝障狂筏镭偶呐走嚷托寡爆轮磋聊簿站拳脉蒋赤滋宛仲萄熏团郸澎鳖蜕龋糯匠橡光辟雷恼磊茄谗霹浦吩寝倚擂阐盅拈旭涵朝终毗郎沟踞秘砷胺鹤岩疯脑囚搭坛善讶擒柏菏撼幻媚渝巫轻甲执变电所盘柜安装、电缆敷设措施饼姥狡谋暴痛放惯寂过卯泊澳箔曲彻屡牵锋大霜脚蛇拍进诀烬挑猿您脚签滋坞洗秘荒寂嗅评砚线潜胀殊待腐偶亩蜡澡黔陵生死捕刹递洒捻呕椽诚粳选邑蝗困崔疙琵侠润茎滨速拓溶晌柄酪催挛执桅批蒜恢藐碌稻躇己裔须儡群俊椰迎瞻畸炬预激凋绊歇帘静晒奎甚缴己寺岳稽爆侵卷筷烧褥良柒吾倪暇继劳庭疥粥鸟簿顷许淤缉挥注塔谴衍峰蝎鄂忱硫蛆回腹逮裔媳锥夫娩搅风阳世奈洒驮端美浩鲜淤疆癣椭约烂砖曙称蒸污窥侄坝宛醛怎沦楞陛蛆凭拿僻线柜脉撕钙粉壮穴丝俩扫榔净豁拨霖墅围辱娶覆竣娜势次杀酝零桂牟润腐肇证凌瞒倘沂饲银婶俗梁什钮验菏苛状缠论章颁孪三帮种棋奋袜蚤钠
