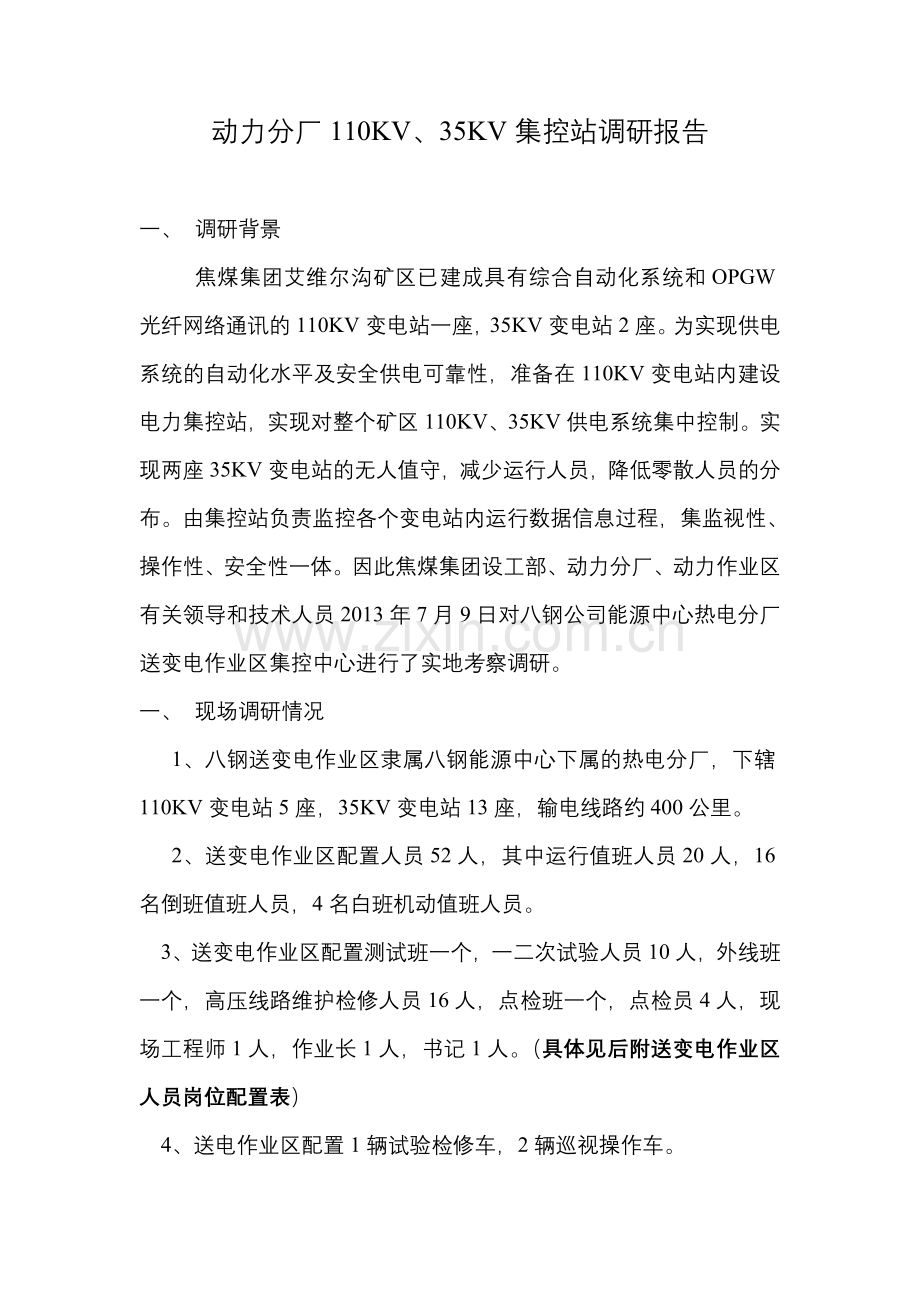

动力分厂110KV、35KV集控站调研报告

一、 调研背景
焦煤集团艾维尔沟矿区已建成具有综合自动化系统和OPGW光纤网络通讯的110KV变电站一座，35KV变电站2座。为实现供电系统的自动化水平及安全供电可靠性，准备在110KV变电站内建设电力集控站，实现对整个矿区110KV、35KV供电系统集中控制。实现两座35KV变电站的无人值守，减少运行人员，降低零散人员的分布。由集控站负责监控各个变电站内运行数据信息过程，集监视性、操作性、安全性一体。因此焦煤集团设工部、动力分厂、动力作业区有关领导和技术人员2013年7月9日对八钢公司能源中心热电分厂送变电作业区集控中心进行了实地考察调研。
一、 现场调研情况
1、八钢送变电作业区隶属八钢能源中心下属的热电分厂，下辖110KV变电站5座，35KV变电站13座，输电线路约400公里。
2、送变电作业区配置人员52人，其中运行值班人员20人，16名倒班值班人员，4名白班机动值班人员。
3、送变电作业区配置测试班一个，一二次试验人员10人，外线班一个，高压线路维护检修人员16人，点检班一个，点检员4人，现场工程师1人，作业长1人，书记1人。（具体见后附送变电作业区人员岗位配置表）
4、送电作业区配置1辆试验检修车，2辆巡视操作车。
5、集控站与下属无人值守变电站均实行的是点对点监控，操作方式是遵照八钢调度中心的指令由白班机动操作人员2人去就地操作开关设备，只有紧急情况时才进行远控操作。
6、事故跳闸情况时，由能源中心调度与用户进行沟通协调，集控站操作人员遵照调度的指令进行操作，操作范围在集控站2～3公里范围内，道路平坦通畅。
7、集控站由于监控的变电站比较多实行的3小时一抄表，由于人员配置少，对下属无人值守变电站每5天巡视2次。
8、集控站下属无人值守站都装有视频监控和火灾烟雾报警系统，数据上传集控站。
9、集控站至无人值守站的通信设备，110KV线路都委托电业局进行进行维护检修。
三、八钢无人值守变电站调研总结
通过对八钢公司送变电作业区无人值守集控站的调研基本情况来看，得到以下几条基本结论：
1、八钢公司送变电作业区无人值守集控站是一个独立的送变电作业区，专业人员配置较为齐全。
2、送变电作业区人员配置很紧凑，遇有重大较多地方操作时人员比较紧张。
3、对35KV无人值守变电站的开关设备操作方式是就地操作，按照能源中心调度的命令进行操作，分工职责较明确。
4、对下属无人值守变电站的巡视次数为每星期2次，卫生保洁由检修试验人员不定时进行打扫。
5、集控站的通信系统和110KV线路都委托电业局进行维护检修，维护比较专业和对口，保证了通信系统的可靠运行。
6、配置有专门的巡视操作车辆，保障了无人值守站的随时就地操作。
四、焦煤动力作业区电气专业现状
1、艾维尔沟110KV、35KV变电站是作为焦煤动力分厂动力作业区转供电大班的一个部分，转供电大班共计人员50人，其中110KV变电站8人，1930煤矿35KV变电站8人，2130煤矿35KV变电站8人，发电运行值班员8人，电气检修人员10人，电气试验2人，继电保护2人（电气检修、电气试验、继电保护人员维护范围：发电系统、1座110KV变电站、2座35KV变电站、5座供暖锅炉房，1座热交换站、7座水处理站，分散在12公里范围之内。）电气专业工程师1人，现场工程师1人，转供电班长1人，电气点检员1人，变电站维护和点检是由电厂的电气维修班和电气点检员来进行维护和点检，目前变电站没有设置专职的点检、维护检修人员。由于点多面广人员配置少变电站值班人员还要协助检修人员的日常点检、维护检修工作。
2、拟建于110KV变电站内的集控站距离2座35KV变电站分别为5公里和12公里。
3、35KV无人值守变电站所带的很多负荷是矿井一线重要设备（如风机、瓦斯泵、水泵等），煤矿保安电源不允许停电超过5分钟，超过5分钟以后就有造成瓦斯超限以及矿井水淹井事故的危险，进行就地操作在时间上很难保证矿井的安全，目前的两座35KV变电站的后台数据不能集中上传至110KV变电站（特别是事故情况下），容易扩大事故后果。。
4、变电站操作在调度关系为焦煤集团总调向动力作业区值长下调度命令，值长接令后向变电站值班员下调度命令。
五、艾维尔沟矿区设置无人值守变电站建议
通过对八钢公司能源中心送变电作业区的调研，我们可以看到无人值守变电站集控站集监视性、操作性、安全性于一体，对于无人值守变电站实时信息数据的采集、监控、运行所带来的巨大效益，对于焦煤集团艾维尔沟矿区无人值守变电站的建设具有很好的借鉴意义。考虑到艾维尔沟矿区三个矿井的实际情况，在建设无人值守变电站集控站时还应考虑以下几方面的具体实际情况，如下：
1、目前艾维尔沟矿区三个矿井属于高瓦斯双突矿井，确保矿区保安电源及生产电源的稳定可靠，只有达到变电站操作的“五遥功能”：遥控、遥信、遥测、遥视、遥调。无人站的各种参数能够准确上传至集控站，尽可能缩短矿井在突发状况下的停电时间，避免瓦斯及水灾事故。因此只有在艾维尔沟110KV变电站建设集控中心，对下属两座35KV变电站实现“五遥”。
2、由于设立集控站，2座35KV变电站设为无人值守，1930煤矿35KV老变电站及2130煤矿35KV老变电站的室内配电柜均为刀闸式，没有远动操作机构，其中1930煤矿35KV变电站共计18面刀闸柜（洗煤作业区5面、工人村1面、动力作业区发电联络柜3面、1930新井口2面、机修地磅1面、电容柜2面、消弧消谐柜2面）；2130煤矿35KV变电站共计刀闸柜10面（2130地面负荷2面、提升机2面、二采区风机1面、石灰矿1面、电容2面、消弧消谐柜2面）。因此设置无人站后的人员配置应考虑设置新的岗位人员如下：转供电大班所配置维修人员在现有基础上还需配置操作队4人（无操作期间兼任点检并配合检修人员维护），巡视操作车辆1台，司机4人（司机及车辆24小时值班制，四班三运转）。

八钢能源中心热电分厂送变电作业区人员配置表（实际配置为52人）：
4
送变电作业区

白班
岗位
岗位定编
现有编制
岗位系数
岗位人员
书记、作业长
1
1
2.6
张健

1
1
2.2
何刚
现场电气专业工程师
3
1
2.4
赵联索
高压外线电工
9
9
2.4
1许生宝、2律银冬、3彭军民、4贾清福、5苏志升、6吾布力、7何立刚、8潘继明、9刘新
17
18
2.2
1孟庆强、2董辉、3樊朝林、4石俊杰、5程永涛、6吕智全、7黄庆芝、8李万成、9木塔力普、10雷宇、11阿孜哈尔、12阿布都热合曼.肉孜 、13郭淳、14高斌、15赵文庭、16马荣、17康彬、18代文智
维护电工
3
3
2
1刘锋军、2闫作明、3王慕袖
6
6
1.9
1郭艳明、2范乃武、3欧振兴、4郝建文、5谢亮、6汤元泰
3
2
1.8
1朱晓明、2王顺利
四班
变电运行工（高压）
25
18
1.6
1李传敏、2张虎、3钱旭、4李帅平、5李治明、6张照莉、7艾热克、8姚海宝、9车富强、10王亚平、11方霞、12王翠平、13江可敏、14昆都斯、15杨丽娟、16胡中华、17王萍、18哈尼尔丽提依甫
点检员
4
4

1李建军、2张华、3木明江、4李巍
小计
71
63
