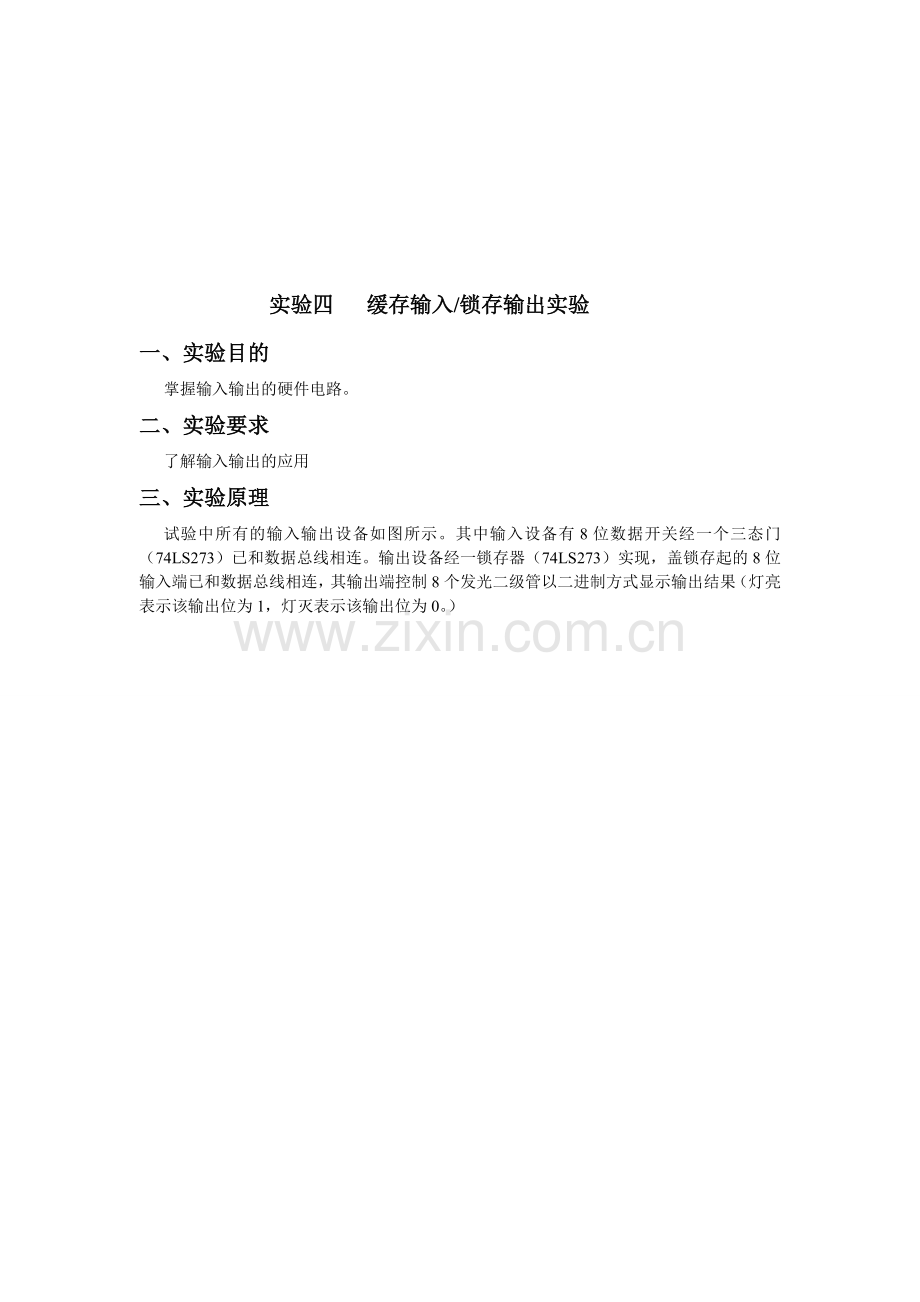

实验四 缓存输入/锁存输出实验
一、 实验目的
掌握输入输出的硬件电路。
二、 实验要求
了解输入输出的应用
三、 实验原理

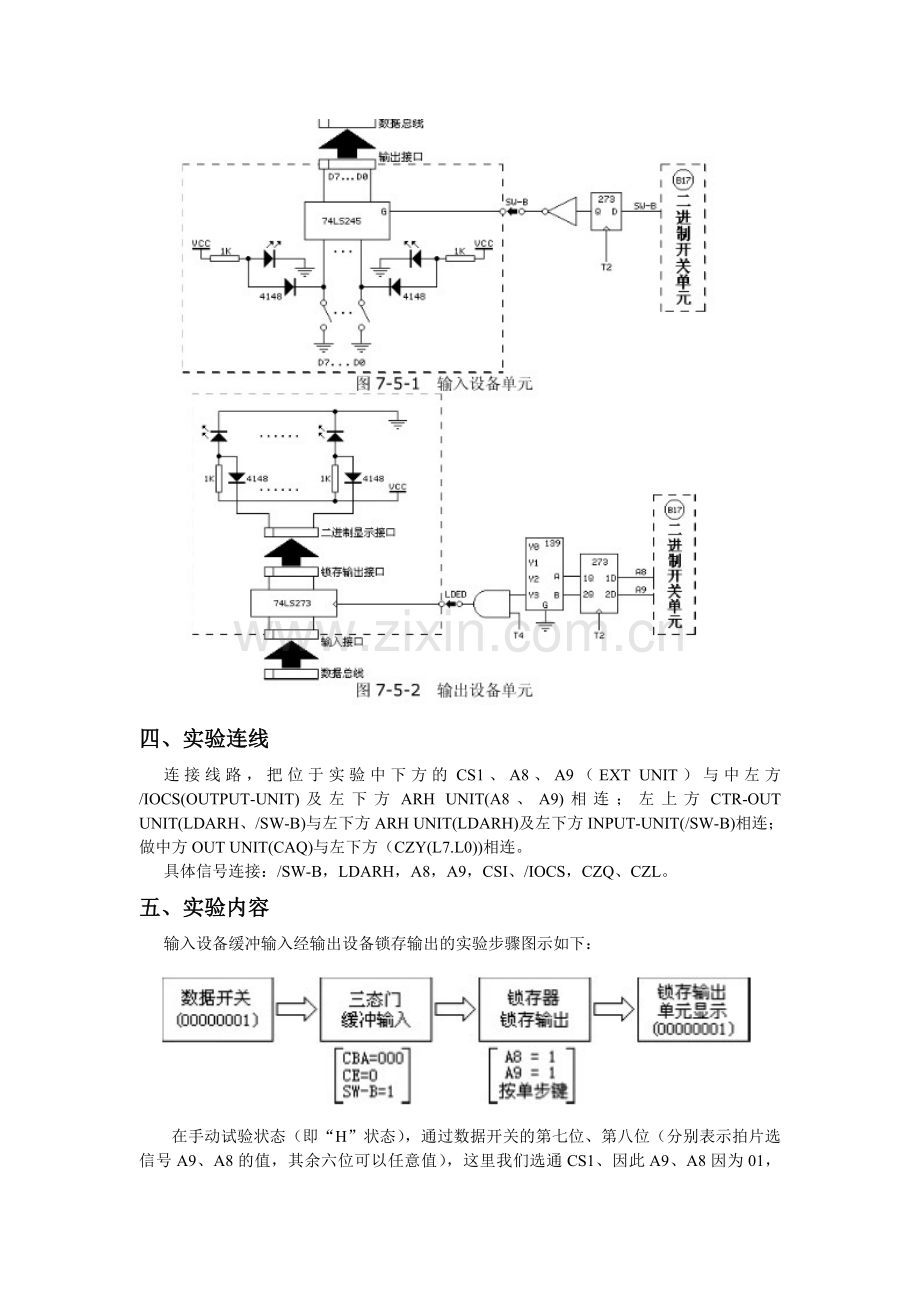

试验中所有的输入输出设备如图所示。其中输入设备有8位数据开关经一个三态门（74LS273）已和数据总线相连。输出设备经一锁存器（74LS273）实现，盖锁存起的8位输入端已和数据总线相连，其输出端控制8个发光二级管以二进制方式显示输出结果（灯亮表示该输出位为1，灯灭表示该输出位为0。）

四、 实验连线
连接线路，把位于实验中下方的CS1、A8、A9（EXT UNIT）与中左方/IOCS(OUTPUT-UNIT)及左下方ARH UNIT(A8、A9)相连；左上方CTR-OUT UNIT(LDARH、/SW-B)与左下方ARH UNIT(LDARH)及左下方INPUT-UNIT(/SW-B)相连；做中方OUT UNIT(CAQ)与左下方（CZY(L7.L0))相连。
具体信号连接：/SW-B，LDARH，A8，A9，CSI、/IOCS，CZQ、CZL。
五、 实验内容
输入设备缓冲输入经输出设备锁存输出的实验步骤图示如下：

在手动试验状态（即“H”状态），通过数据开关的第七位、第八位（分别表示拍片选信号A9、A8的值，其余六位可以任意值），这里我们选通CS1、因此A9、A8因为01，LDARH=1、WE=0，按下单步键STEP，即选通CS1（即通过74LS139译码得CS1接到OUTPUT-UNIT的/ICOS端，来片选74LS273），然后数据开关设置为01010101，LDARH=0，WE=1，再按“单步”键产生单单次触发脉冲，几把数据开关所设定的01010101锁存输出，8位输出数据灯应显示01010101.改变数据开关的设置重复以上操作可把当前数据开关的内容锁存至8位输出数据灯显示。
如将01100111存入锁存器
00000001
三态门
产生A8，A9
01100111
01100111
KD7~~KD0
{CBA=001}
LDARH=1，WE=0
{按STEP}
KD7~~KD0
{LDARH=0，WE=1}
{按STEP}
8位数据灯输出
通过74LS139译码得CS1接到OUTPUT-UNIT的/ICOS端，来选则让74LS273锁存器存入数据
向74LS273锁存器写入数据

六、 实验分析与心得体会
在这其实就是把锁存器当成寄存器来用，锁存器起到缓冲存储数据的作用。调用锁存器来存储数据与寄存器不一样（选通CS1、因此A9、A8因为01，LDARH=1、WE=0，按下单步键STEP），三态门CBA=001同样是写入数据。
