JT300A轮廓测量投影仪操作规程.doc

JT300A轮廓测量投影仪的注意事项
一. 使用前认真阅读说明书，JT300A轮廓测量投影仪是一种精密度高效光学仪器。
二. 将被测试样放在平台上，调动X，Y轴微测手轮，使被测试样的轮廓投影在投影屏上。
三. 适用适当的放大倍数，调动调焦手轮，使被测试样清晰出现在投影屏上。
四. 光学零件不能用手触摸，上有灰尘可用软毛刷拂去，污渍多时可用脱脂棉或擦镜纸蘸少许酒精乙醚混合液轻擦。
五. 仪器导轨面应定期用航空汽油擦干净，在途防锈油脂。
六. 投影仪是一种光电一体化的精密光学计算仪器，需经常维护和保养，以保证仪器原有的精度。
七. 经常注意风扇工作是否正常。
八. 除需要外，透、反射照明尽量不要同时打开，透明照明正常使用时只需开低档即可，对延长灯泡使用寿命有好处。
九. 没测测量完毕，透镜应保持清洁，切忌用手指或硬物碰触，此时，切断投影仪的电源，套好罩子。

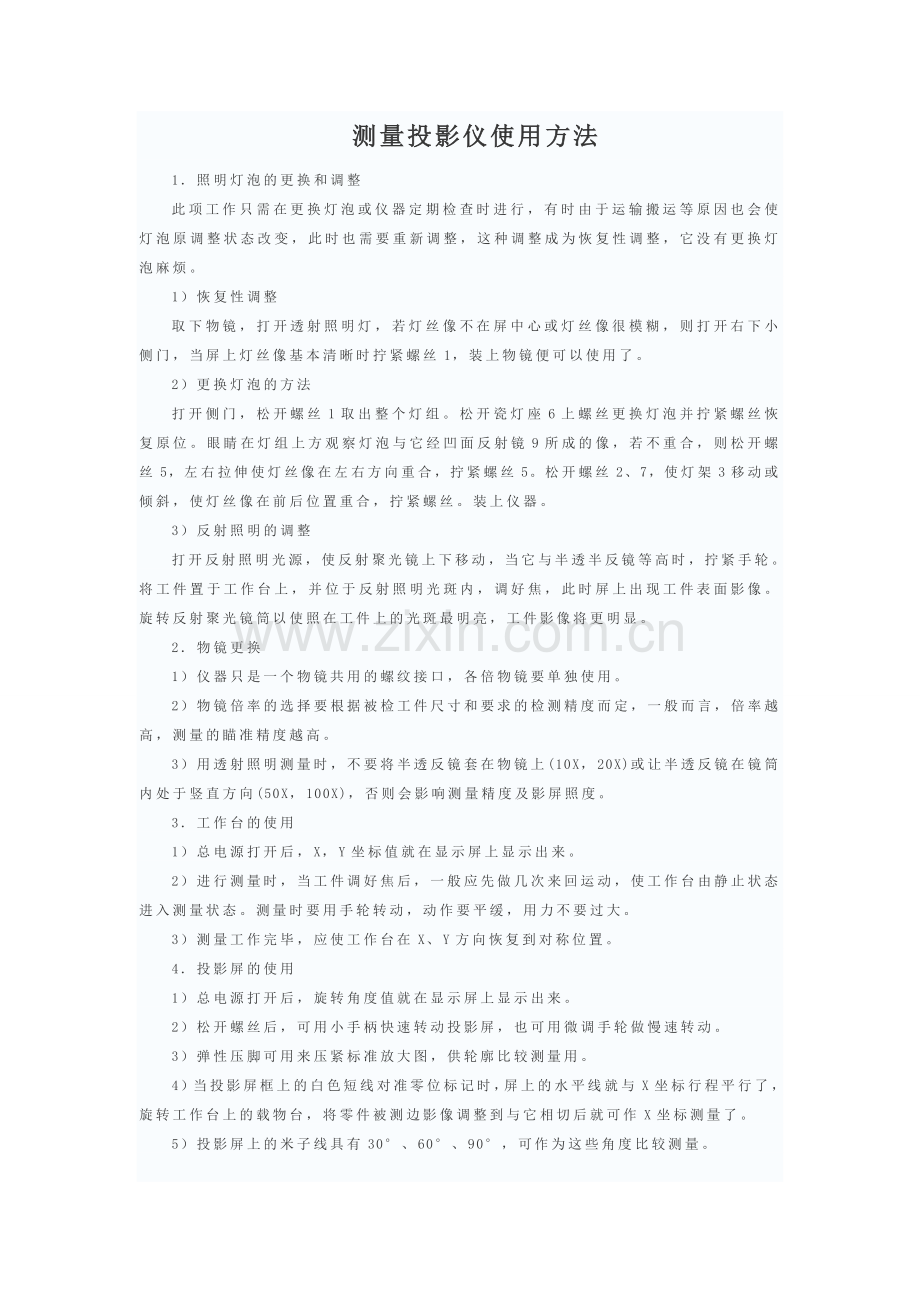

测量投影仪使用方法
1．照明灯泡的更换和调整
此项工作只需在更换灯泡或仪器定期检查时进行，有时由于运输搬运等原因也会使灯泡原调整状态改变，此时也需要重新调整，这种调整成为恢复性调整，它没有更换灯泡麻烦。
1）恢复性调整
取下物镜，打开透射照明灯，若灯丝像不在屏中心或灯丝像很模糊，则打开右下小侧门，当屏上灯丝像基本清晰时拧紧螺丝1，装上物镜便可以使用了。
2）更换灯泡的方法
打开侧门，松开螺丝1取出整个灯组。松开瓷灯座6上螺丝更换灯泡并拧紧螺丝恢复原位。眼睛在灯组上方观察灯泡与它经凹面反射镜9所成的像，若不重合，则松开螺丝5，左右拉伸使灯丝像在左右方向重合，拧紧螺丝5。松开螺丝2、7，使灯架3移动或倾斜，使灯丝像在前后位置重合，拧紧螺丝。装上仪器。
3）反射照明的调整
打开反射照明光源，使反射聚光镜上下移动，当它与半透半反镜等高时，拧紧手轮。将工件置于工作台上，并位于反射照明光斑内，调好焦，此时屏上出现工件表面影像。旋转反射聚光镜筒以使照在工件上的光斑最明亮，工件影像将更明显。
2．物镜更换
1）仪器只是一个物镜共用的螺纹接口，各倍物镜要单独使用。
2）物镜倍率的选择要根据被检工件尺寸和要求的检测精度而定，一般而言，倍率越高，测量的瞄准精度越高。
3）用透射照明测量时，不要将半透反镜套在物镜上(10X，20X)或让半透反镜在镜筒内处于竖直方向(50X，100X)，否则会影响测量精度及影屏照度。
3．工作台的使用
1）总电源打开后，X，Y坐标值就在显示屏上显示出来。
2）进行测量时，当工件调好焦后，一般应先做几次来回运动，使工作台由静止状态进入测量状态。测量时要用手轮转动，动作要平缓，用力不要过大。
3）测量工作完毕，应使工作台在X、Y方向恢复到对称位置。
4．投影屏的使用
1）总电源打开后，旋转角度值就在显示屏上显示出来。
2）松开螺丝后，可用小手柄快速转动投影屏，也可用微调手轮做慢速转动。
3）弹性压脚可用来压紧标准放大图，供轮廓比较测量用。
4）当投影屏框上的白色短线对准零位标记时，屏上的水平线就与X坐标行程平行了，旋转工作台上的载物台，将零件被测边影像调整到与它相切后就可作X坐标测量了。
5）投影屏上的米子线具有30°、60°、90°，可作为这些角度比较测量。

测量投影仪测量方法
投影屏测量方法概括为两类：比较测量和直接测量
1．比较测量
1）对于形状复杂、批量大的零件检验可制作标准放大图进行比较。按零件大小确定物镜倍率，再按零件设计图纸制作与物镜放大倍率相同比例的标准放大图，材料选用伸缩性较小的透明塑胶片，并可给出允许的公差带，当零件影像与标准图套准并在公差带内时，即为合格，偏差数值可用X、Y坐标测量出来。
2）用标准玻璃尺(格值0.5mm选购件)在屏上直接测量工件影像大小，小于格值部分可用X、Y坐标数显测出，除以物镜放大倍数，即为工件测量尺寸。
2．直接测量
1）投影屏旋转零位对准，调整工件测量方向与测量轴平行，移动工作台将被测长度的一端，对准屏上刻线交点，坐标值清零，移动工作台使另一端对准屏上刻线交点，此时显示值即为被测尺寸。
2）角度测量，旋转影屏及移动工作台，使任意一条刻线对准被测角的一边，角度数显值清零，再次旋转影屏及移动工作台，使该条刻线对准被测角的另一边，这时显示值即为被测角度值。
