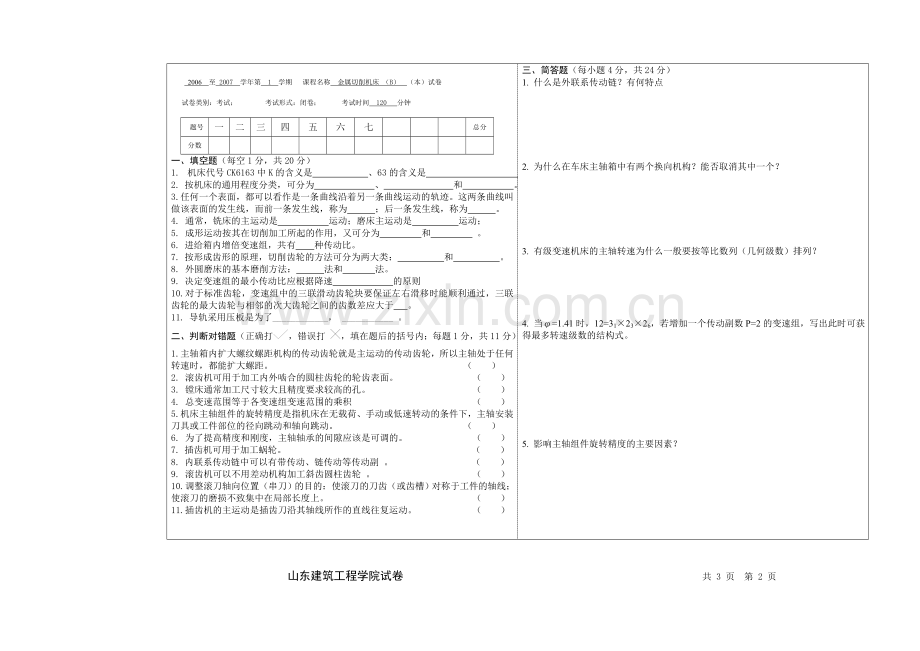

一、填空题（每空1分，共20分）
1. 机床代号CK6163中K的含义是 、63的含义是 。
2. 按机床的通用程度分类，可分为 、 和 。
3. 任何一个表面，都可以看作是一条曲线沿着另一条曲线运动的轨迹。这两条曲线叫做该表面的发生线，而前一条发生线，称为 ；后一条发生线，称为 。
4. 通常，铣床的主运动是 运动；磨床主运动是 运动；
5. 成形运动按其在切削加工所起的作用，又可分为 和 。
6. 进给箱内增倍变速组，共有 种传动比。
7. 按形成齿形的原理，切削齿轮的方法可分为两大类： 和 。
8. 外圆磨床的基本磨削方法： 法和 法。
9. 决定变速组的最小传动比应根据降速 的原则
10.对于标准齿轮，变速组中的三联滑动齿轮块要保证左右滑移时能顺利通过，三联齿轮的最大齿轮与相邻的次大齿轮之间的齿数差应大于 。
11. 导轨采用压板是为了____________， ___________ 。
二、判断对错题（正确打，错误打 ，填在题后的括号内；每题1分，共11分）
1. 主轴箱内扩大螺纹螺距机构的传动齿轮就是主运动的传动齿轮，所以主轴处于任何转速时，都能扩大螺距。 （ ）
2. 滚齿机可用于加工内外啮合的圆柱齿轮的轮齿表面。 （ ）
3. 镗床通常加工尺寸较大且精度要求较高的孔。 （ ）
4. 总变速范围等于各变速组变速范围的乘积 （ ）
5. 机床主轴组件的旋转精度是指机床在无载荷、手动或低速转动的条件下，主轴安装刀具或工件部位的径向跳动和轴向跳动。 （ ）
6. 为了提高精度和刚度，主轴轴承的间隙应该是可调的。 （ ）
7. 插齿机可用于加工蜗轮。 （ ）
8. 内联系传动链中可以有带传动、链传动等传动副 。 （ ）
9. 滚齿机可以不用差动机构加工斜齿圆柱齿轮 。 （ ）
10.调整滚刀轴向位置（串刀）的目的：使滚刀的刀齿（或齿槽）对称于工件的轴线；使滚刀的磨损不致集中在局部长度上。 （ ）
11.插齿机的主运动是插齿刀沿其轴线所作的直线往复运动。 （ ）
三、简答题（每小题4分，共24分）
1. 什么是外联系传动链？有何特点

2. 为什么在车床主轴箱中有两个换向机构？能否取消其中一个？

3. 有级变速机床的主轴转速为什么一般要按等比数列（几何级数）排列？

4. 当φ=1.41时，12=31×23×26，若增加一个传动副数P=2的变速组，写出此时可获得最多转速级数的结构式。

5. 影响主轴组件旋转精度的主要因素？

山东建筑工程学院试卷 共 3 页 第 2 页
6. 至少写出12级变速机构12=3×2×2的4种结构式

四、机床运动的调整计算。（共10分）
已知：刀架进给量f（mm/r）、丝杠导程t1（mm）及卧式车床的传动原理图。要求：
A）标出主运动传动链和进给传动链；
B）按机床的调整计算过程，逐步导出进给传动链的换置公式。

五、以右旋滚刀加工左旋斜齿齿轮为例，画图表示滚刀的安装角δ（须标出各种运动）。（共10分）

山东建筑工程学院试卷 共 3 页 第 3 页
六、如下图所示传动系统图，试计算：
a.主轴v有几级转速？
b.主轴v的最高转速和最低转速？（共10分）

七、欲设计一台中型普通车床的主传动系统。（共15分）
已知：主轴有18级转速，分别为：30，37.5，47.5，60，75，95，118，150，190，235，300，375，475，600，750，950，1180，1500r/min。公比φ＝1.26。要求完成：
1）求主轴的变速范围Rn；
2）写出合理的结构式，并说明其合理性；
3）画出对应的结构网。
