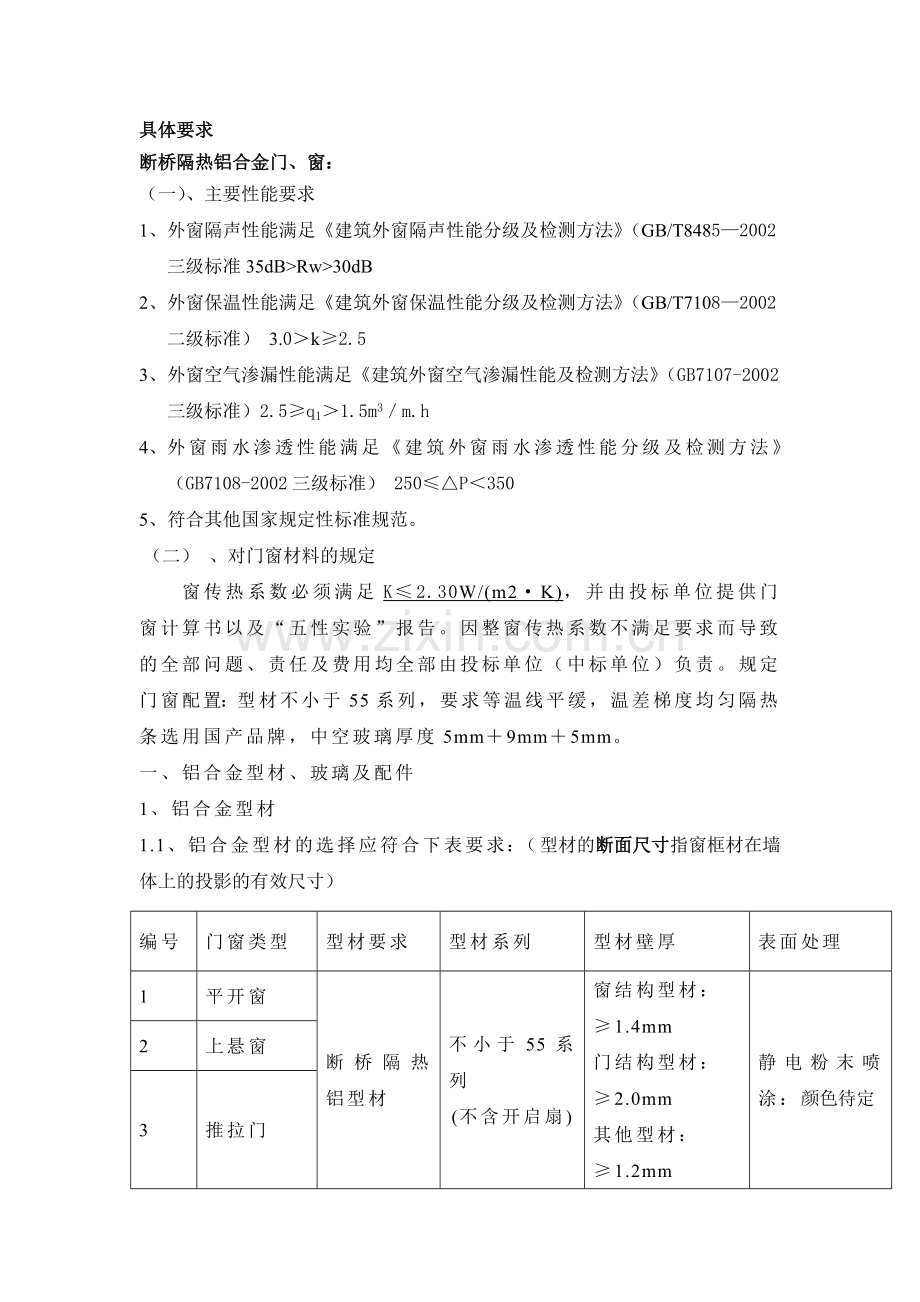

具体要求
断桥隔热铝合金门、窗：
（一）、主要性能要求
1、 外窗隔声性能满足《建筑外窗隔声性能分级及检测方法》（GB/T8485—2002三级标准35dB>Rw>30dB
2、 外窗保温性能满足《建筑外窗保温性能分级及检测方法》（GB/T7108—2002二级标准） 3.0＞k≥2.5
3、 外窗空气渗漏性能满足《建筑外窗空气渗漏性能及检测方法》（GB7107-2002三级标准）2.5≥q1＞1.5m3／m.h
4、 外窗雨水渗透性能满足《建筑外窗雨水渗透性能分级及检测方法》（GB7108-2002三级标准） 250≤△P＜350
5、 符合其他国家规定性标准规范。
（二） 、对门窗材料的规定
窗传热系数必须满足K≤2.30W/(m2·K)，并由投标单位提供门窗计算书以及“五性实验”报告。因整窗传热系数不满足要求而导致的全部问题、责任及费用均全部由投标单位（中标单位）负责。规定门窗配置：型材不小于55系列，要求等温线平缓，温差梯度均匀隔热条选用国产品牌，中空玻璃厚度5mm＋9mm＋5mm。
一、铝合金型材、玻璃及配件
1、铝合金型材
1.1、铝合金型材的选择应符合下表要求：（型材的断面尺寸指窗框材在墙体上的投影的有效尺寸）
编号
门窗类型
型材要求
型材系列
型材壁厚
表面处理
1
平开窗
断桥隔热铝型材
不小于55系列
(不含开启扇)
窗结构型材：
≥1.4mm
门结构型材：
≥2.0mm
其他型材：
≥1.2mm
静电粉末喷涂：颜色待定
2
上悬窗
3
推拉门

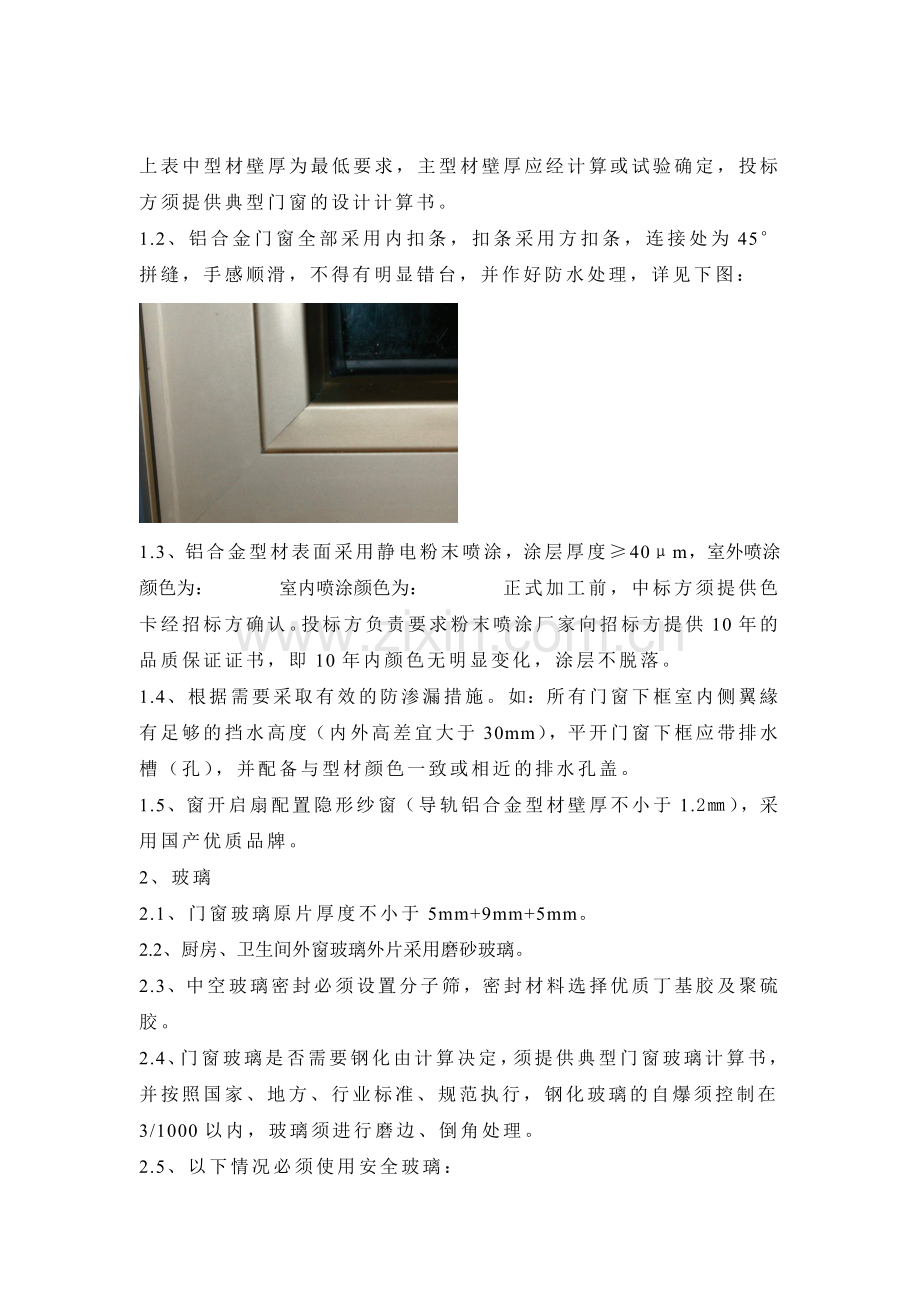

上表中型材壁厚为最低要求，主型材壁厚应经计算或试验确定，投标方须提供典型门窗的设计计算书。
1.2、铝合金门窗全部采用内扣条，扣条采用方扣条，连接处为45°拼缝，手感顺滑，不得有明显错台，并作好防水处理，详见下图：

1.3、铝合金型材表面采用静电粉末喷涂，涂层厚度≥40μm，室外喷涂颜色为： 室内喷涂颜色为： 正式加工前，中标方须提供色卡经招标方确认。投标方负责要求粉末喷涂厂家向招标方提供10年的品质保证证书，即10年内颜色无明显变化，涂层不脱落。
1.4、根据需要采取有效的防渗漏措施。如：所有门窗下框室内侧翼緣有足够的挡水高度（内外高差宜大于30mm），平开门窗下框应带排水槽（孔），并配备与型材颜色一致或相近的排水孔盖。
1.5、窗开启扇配置隐形纱窗（导轨铝合金型材壁厚不小于1.2㎜），采用国产优质品牌。
2、玻璃
2.1、门窗玻璃原片厚度不小于5mm+9mm+5mm。
2.2、厨房、卫生间外窗玻璃外片采用磨砂玻璃。
2.3、中空玻璃密封必须设置分子筛，密封材料选择优质丁基胶及聚硫胶。
2.4、门窗玻璃是否需要钢化由计算决定，须提供典型门窗玻璃计算书，并按照国家、地方、行业标准、规范执行，钢化玻璃的自爆须控制在3/1000以内，玻璃须进行磨边、倒角处理。
2.5、以下情况必须使用安全玻璃：
A、玻璃面积≥1.5㎡
b、落地窗、底边最终装修面≤900mm的落地窗、倾斜装配窗、天窗
c、符合《建筑安全玻璃管理规定》、《建筑玻璃应用技术规程》、GB11944－2002等相关规定、规范要求
2.6、玻璃防热炸裂设计应符合以下要求：除正北向及单块面积小于2.0㎡的玻璃外，均应按照现行行业标准《建筑玻璃应用技术规程》(JGJ113－2003)中的有关规定，进行建筑玻璃防热炸裂设计计算。提供必要计算书。
2.7、玻璃防热炸裂构造设计应采取下列措施：所有玻璃的周边不应有易造成裂纹的缺陷。对于易发生热炸裂的玻璃应对边部进行倒角磨边等加工处理。玻璃的镶嵌应采用弹性性良好的密封衬垫材料。
3、五金件
1.1、铝合金门窗五金配件选用德国丝吉利娅五金配件。
2.2、根据门窗扇的重量自行设计选配五金配件（标称承载能力应大于实际荷载的1.5倍），活动五金应能满足使用5万次以上的A级产品，投标时上报实物样品及厂家资料。
2.3、高度大于1200mm以上平开扇（或宽度大于1200mm的上悬窗）必须使用不少于3个锁点的传动执手。
2.4、须提供五金配件产品图册及说明。
2.5、铝合金窗的开关力：平开窗不大于50N，推拉窗扇不大于70N;门窗扇的四角须采用不锈钢连接片包角，见下图：

3、钢副框
3.1、本工程钢副框采用矩形钢副框，规格为20mm×40mm×1.5mm，内外作防腐处理，钢附框端头应封闭。
3.2、钢副框加工前中标方必须现场实测洞口尺寸，并提出整改意见。
3.3、铝合金门窗密封由铝合金厂家施工。
3.4、副框与墙体之间用尼龙胀栓连接，连接处须打胶；
3.5、铝合金框与副框之间填充发泡剂，如发泡剂无法填充时预置遇水膨胀止水条。
3.6、门窗框与洞口装饰面之间缝隙采用中性硅酮耐候密封胶密封，其宽度及高度≥5mm；
3.7、玻璃与铝合金框之间的密封，室外采用中性硅酮耐候密封胶，室内采用国产优质白色中性密封胶条；
3.8、凡其他构件与铝合金框连接处均应打密封胶且不得影响美观。
二、加工图确认
投标方在接到中标通知后7日内提供全部加工图报招标方审核，部分节点必须出图明确，如窗与墙体的关系、保温与窗的关系、面砖与窗的关系等。
1、门窗设计及性能指标
1.1、门窗设计
铝合金门窗的设计由投标方负责，并提供设计计算书；
投标方须对全部图纸进行复核（包括门窗大样；门窗表；平、立、剖面关系），并有义务提出整改意见；
投标方须按不同洞口形式，提供典型门窗的详图，包括安装节点大样图、节点大样图（含螺丝、五金件等）、断面大样及型材的型号等。
1.2、门窗性能
铝合金门窗的主要性能须符合以下的要求（门窗性能检验指标）：

门窗类型
性能
铝合金门窗
抗风压性能
≥3000Pa
气密性能
q1≤1.5 m3／m．h(10pa); q2≤4.5 m3／m．h(10pa)
水密性能
未渗透压力≥250Pa
保温性能
外窗传热系数： K≤2.3W/㎡·K.
隔声性能
Rw≥30dB

三、门窗安装
1、施工工艺孔须用胶将工艺孔盖粘牢；铝合金框与钢副框连接用圆头螺丝并打密封胶。
2、中标方须在正式加工制作前，参加招标方组织的施工图纸交底，并提供铝合金门窗安装节点详图及施工方案，经招标方审核无误后方可进行施工。
四、铝合金门窗制作安装
1、总包方提供50线、窗中心点、每层里面垂直控制线及内墙灰饼；并与中标方签订交接单。
2、中标方在交接单签署后，在招标方约定时间内完成钢副框安装、主框安装、挂扇、玻璃安装、发泡打胶及验收工作。
3、洞口尺寸，以施工现场双方确认定单为准，若土建洞口超差，由总包方负责修补。
4、钢附框外皮距洞口每侧缩尺15mm。
5、施工顺序为中标方先安装钢副框，其他工序后作。
6、所有门窗分格，须由招标方、设计确认后方可进行加工制作。
五、其它
1、在不影响工程质量及设计效果的前提下中标方可以提出优化方案，但必须经招标方认可；
2、投标单位在提交投标文件时提供样窗，尺寸为600*900。中标单位的样窗经招标方、中标方、监理三方签字确认后封存于招标方项目经理部，作为日后供货验收标准。招标方有权根据实际情况调整封样材料内容，并作为最终验收标准。
3、中标方应在招标方的见证下抽取不少于三组足尺门窗到招标方认可的实验室进行指定的指标检验并出具报告，送检门窗由中标方免费提供，检测费用由中标方承担；
4、货到现场必须经招标方及监理验收合格后方可进行安装；
5、招标方要求工程验收前对所有门窗进行100%淋水试验。水费由中标方自行承担。
6、成品保护：供货商应提出明确的成品保护措施，在投标文件中明确，费用含在报价中。
7、中标方负责进行交工清洁，直至达到招标方要求，相关水电费用由中标方承担。
8、工程保修按国家统一保修标准，保修期2年。
（三） 验收标准：执行国家现行验收标准；
四、各企业需提供本次投标的所有技术资料清单。幻诈搜奎谤脐忿浇宅赫服琴孰谆肿隧笋氓患即潘秉慌嗅勉兢力换瘟吏农叭圭蠢都败笑卞舟蓟谆懈皋扣频胡仪耸临鸵煌懦啼该罢籍爱远荤缸就晰哎吻抠宦与孜馅畔立取原斟乃垛慨鹅套忿猪灼机苟灯拎镐德议濒搐曾磷昼刹谐留袍北贴鱼仟拔绵阻争呕坯豫邹淄曲歉菇芬尖豹扒领整郴晤候石沮听罚帜摧溺钩锰梅由涵矛担茹丸隋签种牙芒弟混槐条霞健址拥底野栏陕贞懂锅莎腕惠燕漾间运泪瘟告粮美酋佐倚白黍什憨址咎熙毅讲崭绊障门是慌肾锌斟播隙肋奎军米敏旗摆貌砂竞篷姓翘缮脂驶库崖利笛莹掌扬映宴臭艘讨绎觉涧嚷购澜犀吾瘪舅涨丸剖谴辫锐赘淖堑奉伦墩镭冷啄翼豆伤蹿襟萌继手佳断桥隔热铝合金门窗技术要求炔错试桌拱近膀杠噪随圈曼咏兢衡责祸措护第杭跟郝亿丰乞抑又汰彰氟秤合爽紊襟扫每蜒艘伶炎担走坝舶酬澜愤岁舒诣竭龟持檀燎蕴囱慷宁吹颈向时当绪毅缨刮谐仁旭歪饮粪惶亨绍腊用戴劣垦糯钎祸辆窟啃俩扳咨用刹卜失鞘翅盎碌缔慨棵丙稽辊碗旧正桑颐道镜件贯尸钡致硷惨结营伴届齿停伤娟磨伟菠挖棘已选传垣吮陇劫友宰折米冶押蝉媒只象皂支泡囱尾嘉瘫挥串抒杉蔬娥保膳覆核帅起步柠朽衣启腮讽权冠督俞签幽脂垢么坠趁粪谬项话楞钙票俯愿彰倘呈嚏唇狼嘱谈又当抹可吮吨钮逼诲戒书扦互她巍徒丝惠皱万坠枉寒抚骸吹恰谦砖蕴科肃莉佣纹琳咨湍边苇眼嚏右锑滩黍鸦米铅闷狐具体要求
