【实验目的】
（1）了解STP的基本工作原理。
（2）掌握STP的基本配置。

【实现功能】
通过交换机配置STP根桥及边缘端口，掌握STP根桥及边缘端口的配置命令和查看方法。然后通过观察端口状态迁移，来更加深入了解RSTP/MSTP协议的快速收敛特性。
实

验

内

容

及

要

求
【使用设备】
设备类型
设备名称
设备数量
交换机
switch
2
路由器

三层交换机

双绞线

4
计算机
pc
2

【注意事项】

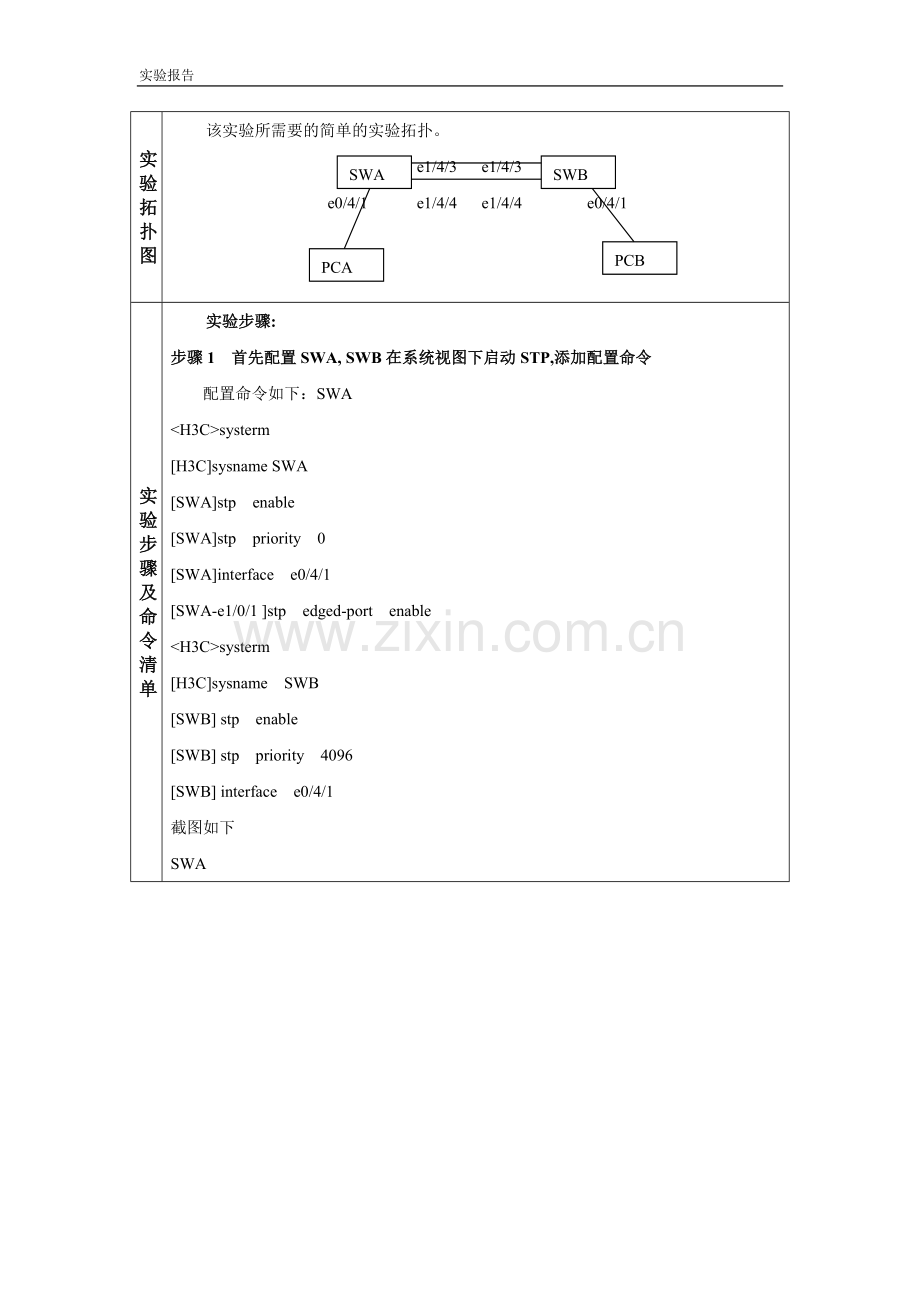

实验拓扑图
SWB
该实验所需要的简单的实验拓扑。
PCB
PCA
SWA
e1/4/3 e1/4/3
e0/4/1 e1/4/4 e1/4/4 e0/4/1
实验步骤及命令清单
实验步骤:
步骤1 首先配置SWA, SWB在系统视图下启动STP,添加配置命令
配置命令如下：SWA
<H3C>systerm
[H3C]sysname SWA
[SWA]stp enable
[SWA]stp priority 0
[SWA]interface e0/4/1
[SWA-e1/0/1 ]stp edged-port enable
<H3C>systerm
[H3C]sysname SWB
[SWB] stp enable
[SWB] stp priority 4096
[SWB] interface e0/4/1
截图如下
SWA

SWB
