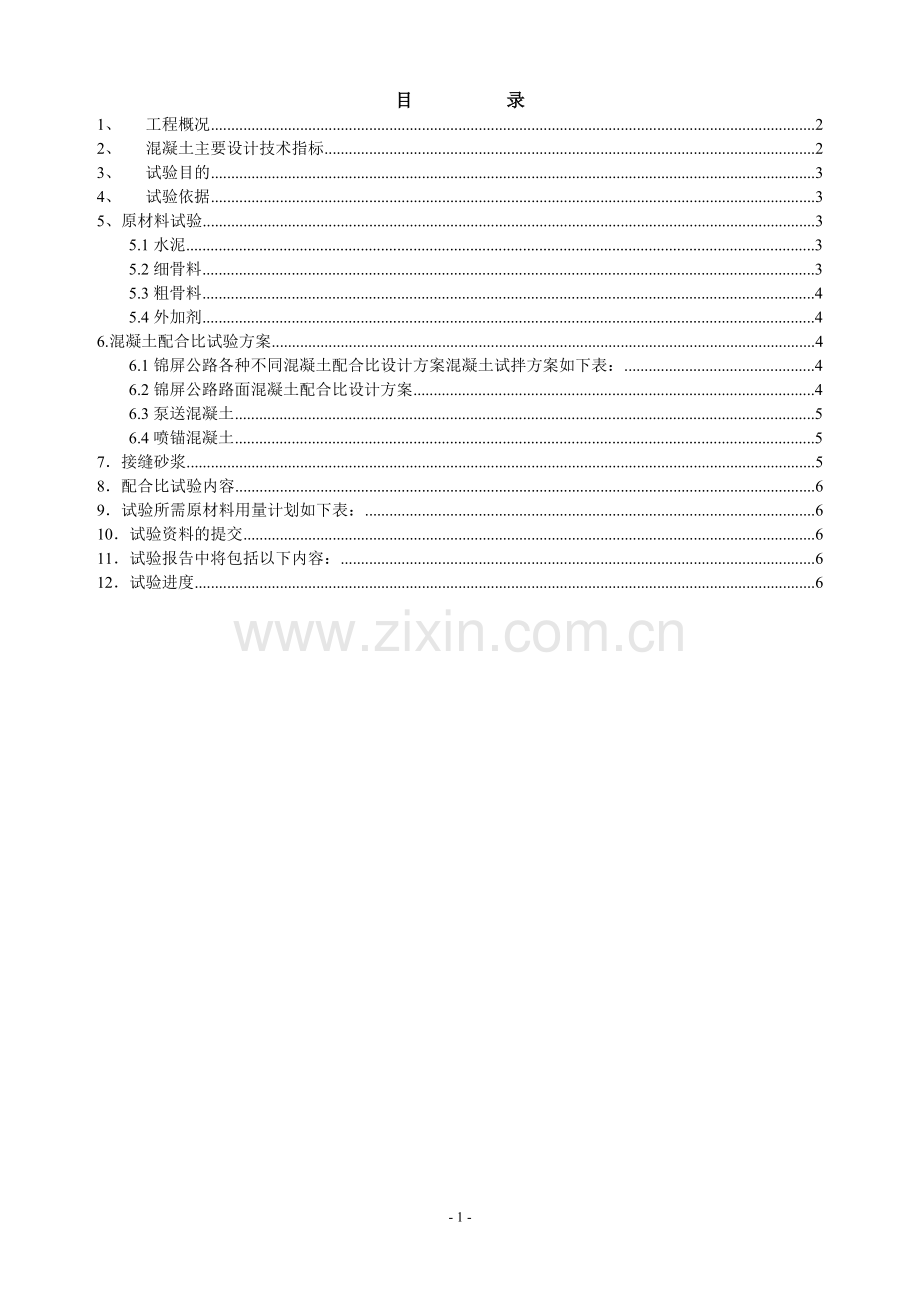

目 录
1、 工程概况 2
2、 混凝土主要设计技术指标 2
3、 试验目的 3
4、 试验依据 3
5、原材料试验 3
5.1水泥 3
5.2细骨料 3
5.3粗骨料 4
5.4外加剂 4
6.混凝土配合比试验方案 4
6.1锦屏公路各种不同混凝土配合比设计方案混凝土试拌方案如下表: 4
6.2锦屏公路路面混凝土配合比设计方案 4
6.3泵送混凝土 5
6.4喷锚混凝土 5
7.接缝砂浆 5
8.配合比试验内容 6
9.试验所需原材料用量计划如下表: 6
10.试验资料的提交 6
11.试验报告中将包括以下内容: 6
12.试验进度 6

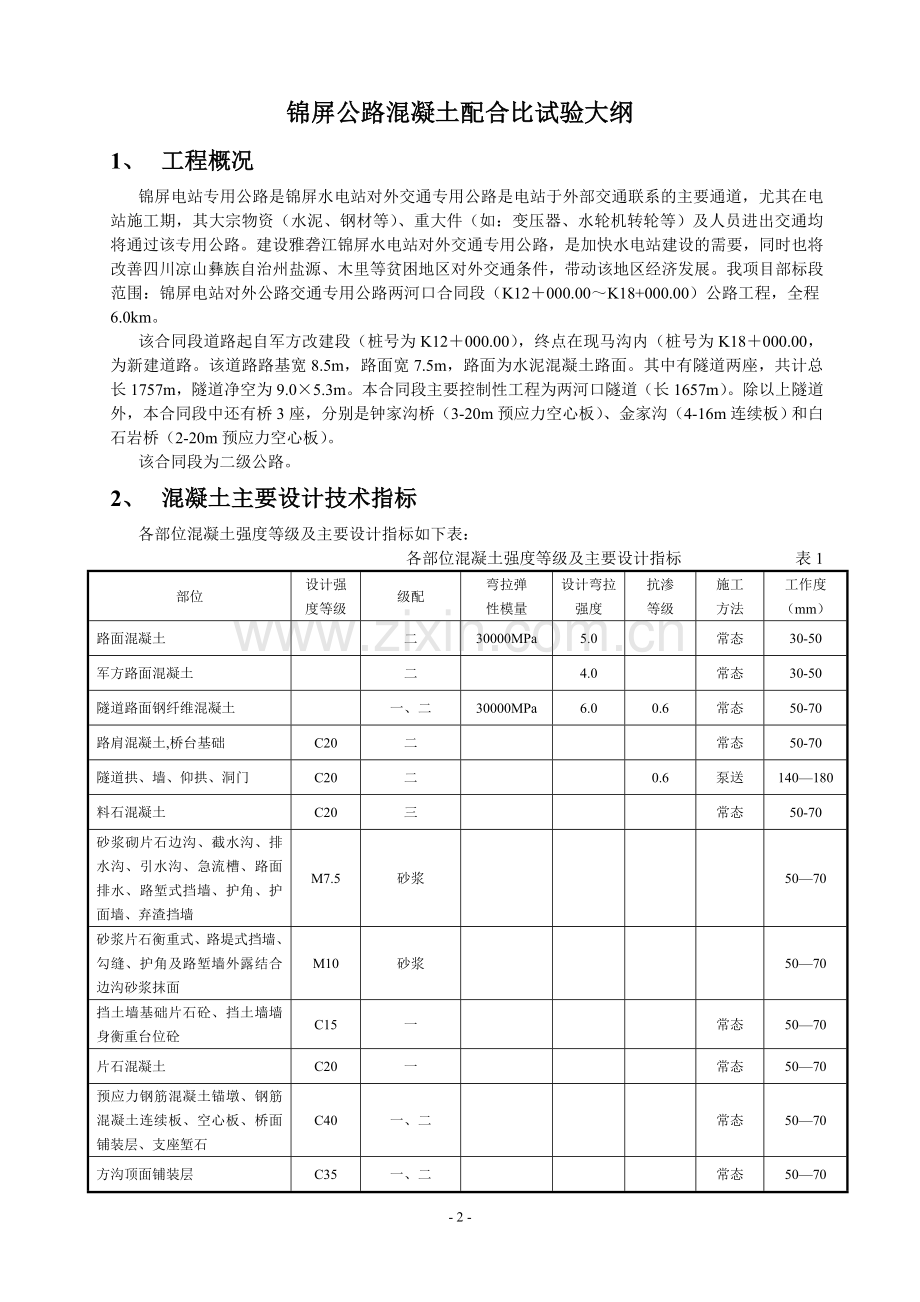

锦屏公路混凝土配合比试验大纲
1、 工程概况
锦屏电站专用公路是锦屏水电站对外交通专用公路是电站于外部交通联系的主要通道,尤其在电站施工期,其大宗物资(水泥、钢材等)、重大件(如:变压器、水轮机转轮等)及人员进出交通均将通过该专用公路。建设雅砻江锦屏水电站对外交通专用公路,是加快水电站建设的需要,同时也将改善四川凉山彝族自治州盐源、木里等贫困地区对外交通条件,带动该地区经济发展。我项目部标段范围:锦屏电站对外公路交通专用公路两河口合同段(K12+000.00~K18+000.00)公路工程,全程6.0km。
该合同段道路起自军方改建段(桩号为K12+000.00),终点在现马沟内(桩号为K18+000.00,为新建道路。该道路路基宽8.5m,路面宽7.5m,路面为水泥混凝土路面。其中有隧道两座,共计总长1757m,隧道净空为9.0×5.3m。本合同段主要控制性工程为两河口隧道(长1657m)。除以上隧道外,本合同段中还有桥3座,分别是钟家沟桥(3-20m预应力空心板)、金家沟(4-16m连续板)和白石岩桥(2-20m预应力空心板)。
该合同段为二级公路。
2、 混凝土主要设计技术指标
各部位混凝土强度等级及主要设计指标如下表:
各部位混凝土强度等级及主要设计指标 表1
部位
设计强度等级
级配
弯拉弹
性模量
设计弯拉强度
抗渗
等级
施工
方法
工作度(mm)
路面混凝土
二
30000MPa
5.0
常态
30-50
军方路面混凝土
二
4.0
常态
30-50
隧道路面钢纤维混凝土
一、二
30000MPa
6.0
0.6
常态
50-70
路肩混凝土,桥台基础
C20
二
常态
50-70
隧道拱、墙、仰拱、洞门
C20
二
0.6
泵送
140—180
料石混凝土
C20
三
常态
50-70
砂浆砌片石边沟、截水沟、排水沟、引水沟、急流槽、路面排水、路堑式挡墙、护角、护面墙、弃渣挡墙
M7.5
砂浆
50—70
砂浆片石衡重式、路堤式挡墙、勾缝、护角及路堑墙外露结合边沟砂浆抹面
M10
砂浆
50—70
挡土墙基础片石砼、挡土墙墙身衡重台位砼
C15
一
常态
50—70
片石混凝土
C20
一
常态
50—70
预应力钢筋混凝土锚墩、钢筋混凝土连续板、空心板、桥面铺装层、支座堑石
C40
一、二
常态
50—70
方沟顶面铺装层
C35
一、二
常态
50—70
部 位
设计强度等级
级 配
弯垃弹
性模量
设计抗弯强度
抗渗
等级
施工
方法
工作度
盖板、防冲栏杆、界碑
C25
一、二
常态
50—70
桥墩、桥台台帽、柱身、盖梁、挡块
C30
一、二、三
常态
50—70
喷锚混凝土
级 配
喷锚支护混凝土
C20
一
3、 试验目的
锦屏公路工程混凝土配合比试验目的是:
选择出品质优良、货源充足、经济合理的原材料。
提出满足有关规程规范和设计技术要求的,具有良好工作性、体积稳定性、经济合理混凝土施工配合比,以指导施工。
4、 试验依据
《水工混凝土试验规程》(SD105-82)
《水工混凝土试验规程》(DL/T5124-2001)
《水工混凝土外加剂技术规程》(DL/T5100-1999)
《硅酸盐水泥、普通硅酸盐水泥》(GB175-1999)
《矿渣硅酸盐水泥、火山灰硅酸盐水泥及粉媒灰硅酸盐水泥》(GB1344-1999)
《泵送混凝土施工技术规程》(YBJ220-90)
《粉煤灰混凝土应用技术标准》(GBJ140-90)
《水工混凝土掺用粉煤灰技术规范》(DL/T5055-1996)
《水工混凝土施工规范》(D/L5144-2001)
《公路路基施工技术规范》(JTJ033-95)
《公路工程质量检验评定标准》(JTJ071-98)
《公路工程水泥混凝土试验规程》(JTJ053-94)
《公路工程集料试验规程》(JTJ058-2000)
《公路桥涵施工技术规范》(JTJO14-2000)
《普通混凝土配合比设计规程》(JGJ55-2000)
《建筑砂浆基本性能试验方法》(JTJ70-90)
《公路工程石料试验规程》(JTJ054-94)
5、原材料试验
原材料按照有关规程规范进行抽样选取样品。
5.1水泥
厂家、牌号、品种、等级:普通硅酸盐水泥PO.42.5、PO.32.5两种水泥
检测项目:密度、细度、胶砂强度、凝结时间、体积安定性、标准稠度需水量。
依据的产品标准:《硅酸盐水泥、普通硅酸盐水泥》(GB175-1999)。
5.2细骨料
产地、品种:锦屏水电站对专用外公路两河口段工地及安宁河砂石料场人工砂,配合比试验时拟调为2.6~3.0,石粉含量按5%控制。
检测项目:密度、含泥量(石粉含量)、吸水率、云母含量、三氧化硫含量、坚固性、细度模数、有机质含量。
依据的产品标准:《公路工程集料试验规程》(JTJ058-2000)
5.3粗骨料
产地、品种:锦屏水电站对专用外公路两河口段工地及安宁河砂石料场人工碎石。
检测项目:密度、含泥量(按1%)、吸水率、三氧化硫含量、坚固性、有机质含量、针片状颗粒含量、压碎指标(按12%控制)、超逊径颗粒含量。
依据的产品标准:《公路工程集料试验规程》(JTJ058-2000)
5.4外加剂
根据混凝土设计要求,拟在混凝土施工配合比中掺用减水剂和引气剂。减水剂拟从五种缓凝型高效减水剂中优选,引气剂与所选减水剂应有较好的适应性。
减水剂和引气剂检测依据《水工混凝土外加剂技术规程》(DL/T5100-1999)
检测以下项目:减水率、泌水率比、含气量、凝结时间差、抗压强度比、含水率、细度、
初选外加剂及其厂商如下:
初选外加剂及其厂商 表4
序号
品种
型号
厂家
备注
1
缓凝高效减水剂
JM-II
江苏省建筑科学研究院
2
缓凝高效减水剂
GK-4A
石家庄市育才建材有限公司
3
普通型减水剂
石家庄市育才建材有限公司
4
缓凝高效减水剂
5
引气剂
GK-9A
石家庄市育才建材有限公司
6
速凝剂
6.混凝土配合比试验方案
6.1锦屏公路各种不同混凝土配合比设计方案混凝土试拌方案如下表:
各种不同混凝土试拌方案 表5
设计要求
工程部位
级配
龄期
水泥品种及等级
水灰比
C40
预应力钢筋混凝土锚墩、钢筋混凝土连续板、空心板、桥棉铺装层、支座堑石、伸缩缝
二、一
28d
P.O42.5
0.35、0.40、0.45
C35
方沟顶面铺装层
二、一
28d
P.O42.5
0.40、0.45、0.50
C30
桥墩、桥台台帽、柱身、盖梁、挡块
三、二
28d
P.O42.5
0.45、0.50、0.55
C25
盖板、防冲栏杆、界碑
一、二、三
28d
P.O32.5
0.45、0.50、0.55
C20
路肩混凝土、料石混凝土、片石混凝土、桥台基础、排水沟槽身、洞脸预制块、端墙、钢柱混凝土基础、路基混凝土面层、挖方边沟
一、二、三
28d
P.O32.5
0.50、0.55、0.60
C15
挡土墙基础片石砼、挡土墙墙身衡重台位砼、排水沟底板、路面基层
一、二、三
28d
P.O32.5
0.55、0.60、0.65
以上,其中大C30、C35、C40混凝土按照L9(34)正交表安排试验,混凝土中均掺用高效减水剂;C25、C20、C15混凝土按照L9(34)正交表安排试验,混凝土中均掺用普通减水剂。
6.2锦屏公路路面混凝土配合比设计方案
公路路面混凝土试拌方案 表5
设计抗
弯强度
弯 拉
弹性模量
工程部位
级配
龄期
水泥品种
及 等 级
水灰比
最小水泥用量(Kg)
5.0
30000MPa
路面混凝土
二、一
28d
P.O42.5、P.O32.5
0.34、0.40、0.46
300/310
4.0
军方路面混凝土
二、一
28d
P.O42.5、P.O32.5
0.34、0.40、0.46
300/310
6.0
30000MPa
隧道路面钢纤维砼
一、二
28d
P.O42.5、P.O32.5
0.34、0.40、0.46
300/310
以上混凝土中均掺用高效减水剂。
6.3泵送混凝土
泵送混凝土设计等级为:C20、C25、C30、
泵送混凝土试拌方案如下表:
泵送混凝土试拌方案 表6
设计要求
工程部位
龄期
水泥品种及等级
水灰比
最小水泥用量(kg)
C30
锦屏公路相应部位
28d
P.O42.5
0.40、0.45、0.50
300
C25
锦屏公路相应部位
C20
隧洞衬砌模筑
28d
P.O32.5
0.50、0.55、0.60
300
以上混凝土中均掺用高效减水剂。
6.4喷锚混凝土
喷锚混凝土试拌方案 表6
设计要求
工程部位
龄期
水泥品种及等级
水灰比
速凝剂掺量
备 注
C20
路基边坡、隧洞喷锚支护混凝土
28d
P.O42.5
0.50、0.55、0.60
7.接缝砂浆接缝砂浆的沉入度均按7~9cm控制,接缝砂浆的试拌方案如下表:
接缝砂浆试拌方案 表9
序号
工程部位
水泥等级
设计要求
沉入度(cm)
水胶比
1
锦屏公路相应部位
P.O42.5
C40
7~9
0.35,0.40,0.45
2
锦屏公路相应部位
P.O42.5
C35
7~9
0.40,0.45,0.50
3
锦屏公路相应部位
P.O42.5
C30
7~9
0.40,0.45,0.50
4
锦屏公路相应部位
P.O32.5
C25
7~9
0.50、0.55、0.60
5
钢柱砼基础
P.O32.5
C20
7~9
0.55、0.60、0.65
6
锦屏公路相应部位
P.O32.5
C15
7~9
0.55、0.60、0.65
7
挡土墙砌筑
P.O32.5
M10
5~7
0.60、0.65、0.70
8
路肩、路基砌筑
P.O32.5
M7.5
5~7
0.60、0.65、0.70
以上砂浆除M10、M7.5外其余均掺用减水剂、引气剂。
8.配合比试验内容
根据混凝土的种类和施工方式以及设计和施工对混凝土的要求,配合比试验将包含下表所列项目:
配合比试验的主要内容 表10
试验特性
龄期
新拌
3d
7d
28d
备注
坍落度(Vc值)
√
温度
√
含气量
√
容重
√
泌水
√
混凝土凝结时间
初凝
√
终凝
√
抗压强度
√
√
√
劈裂抗拉强度
√
√
√
抗弯强度
√
√
√
弹性模量
√
√
√
抗弯弹性模量
√
√
√
抗渗
√
备注:隧道衬砌混凝土需做抗渗,道路混凝土需做抗压强度、劈裂抗拉强度、抗弯强度、抗弯弹性模量、弹性模量。
9.试验所需原材料用量计划如下表:
原材料计划用量 表11
PO32.5
PO42.5
砂子
小石
中石
大石
合计
1t
1t
10t
8t
8t
1.5t
35t
10.试验资料的提交
试验资料将以报告的形式分阶段提交:
1. 原材料试验报告。提供试验所用的每种材料及其试验数据的详细描述。
2. 中间配合比试验报告(1)。提供短龄期试验成果和设计龄期为28天的混凝土施工配合比。
3. 中间配合比试验报告(2)。提供除耐久性(28天龄期)试验结果外的混凝土配合
比试验中间报告。
4. 最终试验报告。提供完整的锦屏对外专用工路两河口段工程混凝土试验报告。
11.试验报告中将包括以下内容:
1.试验所用的每种材料及其试验数据的详细描述;
2.试验方法、程度及设备的详细描述;
3.分组比例、配料、拌和、试验、制模及养护;
5.试验结果的详细说明。
6.对不同强度等级的混凝土,应提供相应龄期分别为3、7、14、28d的水胶比与抗压强度的关系曲线。
7.根据需要还可提供试验用设备在试验期间的合格证明书。
12.试验进度
根据锦屏水电站对外公路工程主体工程总工期要求现将混凝土室内试验研究时间具体按排如下:
试验进度表 表12
周次
试验内容
1
2
3
4
5
6
7
8
原材料试验
常态混凝土配合比参数选择
混凝土试拌
常态混凝土力学性能试验
资料整理分析
原材料试验报告
初步配合比试验报告
最终试验报告
锦屏水电站对外专用公路工程
混凝土配合比试验大纲
锦屏水电站对外专用公路
两河口项目部
二OO四年十一月二十日
审定:
审核:
校核:
编制:
