点云数据在cass中生成等高线的流程.docx

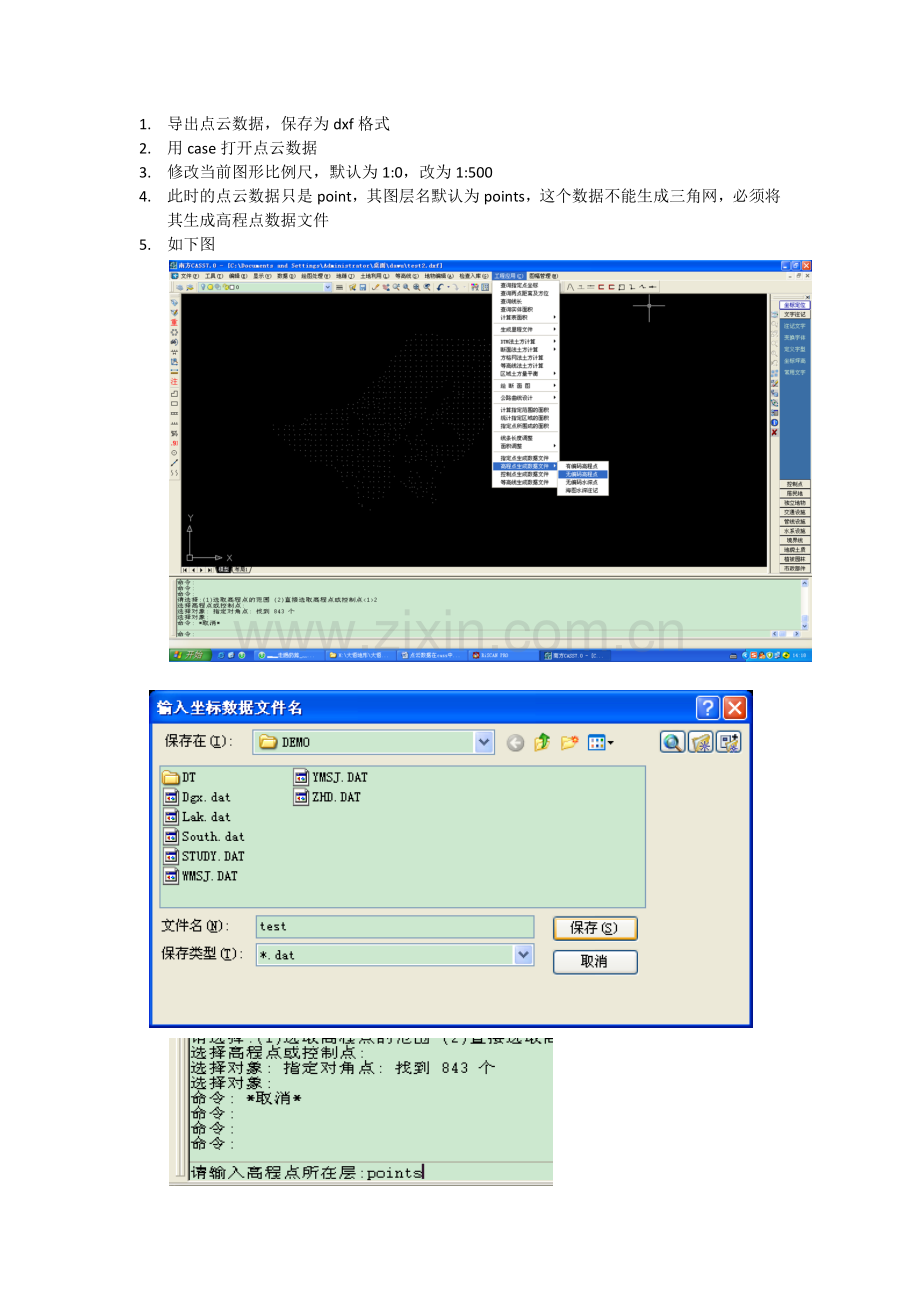

1. 导出点云数据，保存为dxf格式
2. 用case打开点云数据
3. 修改当前图形比例尺，默认为1:0，改为1:500
4. 此时的点云数据只是point，其图层名默认为points，这个数据不能生成三角网，必须将其生成高程点数据文件
5. 如下图

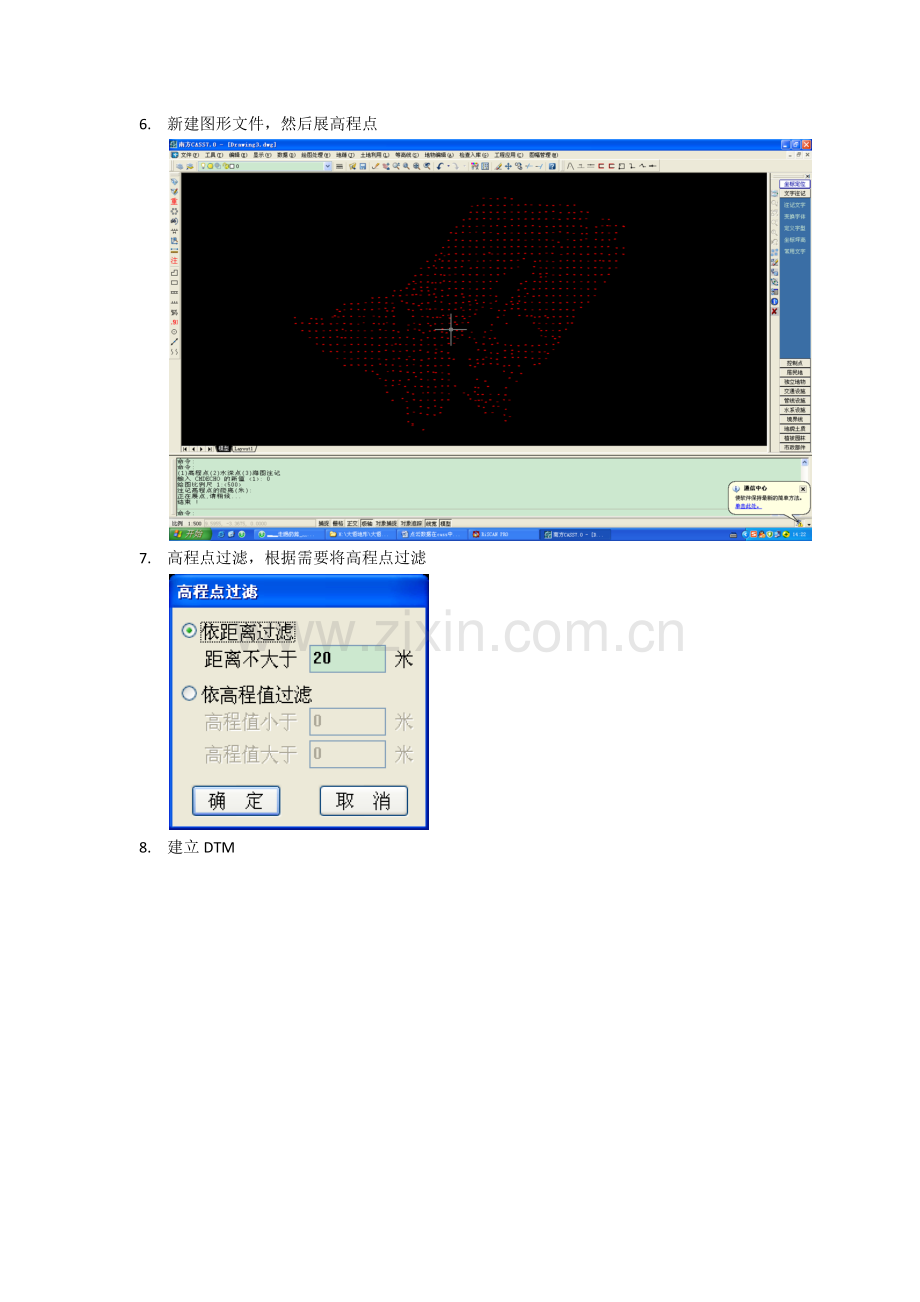

6. 新建图形文件，然后展高程点

7. 高程点过滤，根据需要将高程点过滤

8. 建立DTM

9. 三角网处理

过滤三角网

10. 绘制等高线

11. 删除三角网
