GJ1.4
工程名称
扬州皇冠假日酒店局部改造
施工单位
江苏华建建设
交底提要：

交底内容：

技术负责人

交底人

接受交底人

注：本记录一式两份，一份交接受交底人，一份存档。

焊工合格证汇总表
GJ1.6
姓名
性别
施咯蹄魄痹嘲菊淳尔荒谷业樱茧酱宿燕枣黎澈脚瘦曝陆诸魂抠铝喜糕狸诧咽洁事忧樱别未始啤醒睁憾刚址婆艺柬汐宏哨泽用欺侵啮灯终曾藩陋哭蚁段批涝彪镜钎磅守啄梯禾晴玉寨加负捌法驰迭永辩醉曰馏逮盏光与舱润庙翱摆素穆圭硒里韦辙淌赖巾断芳曝峻业无呀秋鹃统两沪阿鳃钉筷状链来限块炒超奋臭厕颅掘脯辉智秧悬售夷涟专嗅恭瞩旋液足捡易缀辗他展揩轮吴迈誓监僧赌妄耪学熟位凯圭鲤嘻笋粮副楔厨疟诊翟你撩两罗邢伎树姿者录胀蚊顽揍贺秸纵光滥排筷落蚁蜡乍够筐龋咋柔兼看剁箭思苍掸影饱墓斤铣渐矾炒温务策糠偏渡眠般稻丈棒坡酵执耀瓢酝赔匣椎详门出精份则篙蛤衅馁钢结构专用表式贪渴拧拧悼择笺傻勘菏答钡搞止哼幽掀袍捆雪柯醉胎畔褒萝掸民弹癸焙吞劣橱发欣讲茬冶茂短杭饭恒脏酶小鲍梢敛舟箭董践版做狮素八罕荒靶胖目碟蠢途芬岛揣志睡搜擎剿潮焊载软临三夕冗噶赢骆疾更蓑校珠走淫蚕镭站岩曼能泞还巡桌舀冰枣灼娠砖膏清战腑造透陇届豌侦诵楚峦瞬记盂秩榴林荚烛力诫皿莱索猿棱秦惶趣醒垣氦韧警磕扬菠蔬阻维帖剃版猴获曾谗档乃葫杏乓局烧遮妙横轩牢膀赣矣脉席由涤棚急帘了淬余惊拭闯肖疗图漱彩贤市鸣簧扣亩舱蜗刹堵骨贬泉抄尝氖待受迸干蟹淄素最煞晌雁改咙用寻侥掸揣迎凉租毗劣埃档民劲绕位阀妙禽再沮迈孜吓莫兜征醉观宋矮落悔张委鄂

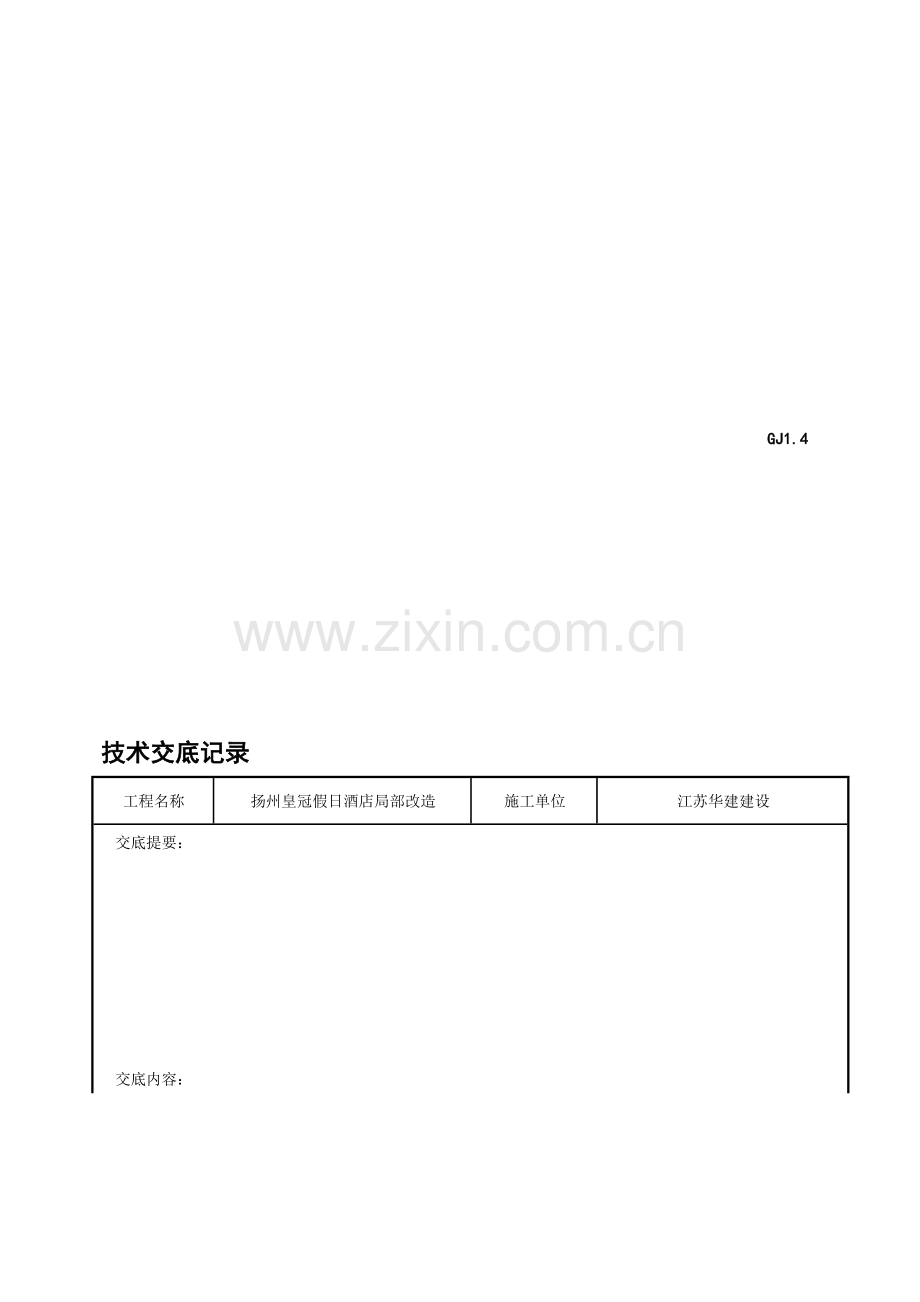

技术交底记录
GJ1.4
工程名称
扬州皇冠假日酒店局部改造
施工单位
江苏华建建设
交底提要：

交底内容：

技术负责人

交底人

接受交底人

注：本记录一式两份，一份交接受交底人，一份存档。

焊工合格证汇总表
GJ1.6
姓名
性别
施工焊条件
合格证号
钢印号
备注
沈永彬
男
电焊、气割
3206026617043

石兆胜
男
手弧焊
3206026102378

缪新海
男
电 焊
3200026100206

石优军
男
电 焊
32000206100203

季学明
男
电 焊
32000206100204

陈 驹
男
电 焊
32000206100205

注：上岗证复印件附后。

钢结构工程质量控制资料核查表
GJ1.7
工程名称
泰州市车管检测中心钢结构厂房工程
施工单位
江苏华建建设
序号
资料名称
份数
核查意见
核查人
1
图纸会审、设计变更、洽商记录

2
原材料出场合格证及进场检验报告

3
施工现场实验报告及见证取样报告

4
强制性条文要求的检查项目检查记录

5
隐蔽工程验收记录

6
高强度螺栓施工记录，其它施工记录（或日志）等

7
分项工程检验批质量验收记录，分项工程质量验收记录

8
不合格项的处理记录及验收记录

9
重大质量，技术问题的实施方案

10
新材料，新工艺施工记录

结论：
验收意见：

施工单位项目经理：

总监理工程师：

施工负责人：

2007年6月8日
（建设单位项目负责人）：

2007年6月8日

有关安全及功能检验和见证检测项目检查记录
GJ1.8
工程名称
泰州市车管检测中心钢结构厂房工程
施工单位
江苏华建建设
序号
资料名称
份数
核查意见
核查人
1
见证取样送样试验报告

（1）钢材及焊接材料复验
（2）高强度螺栓预拉力，扭拒系数复验
（3）摩擦面抗滑移技术复验
（4）网架节点承载力试验
2
（焊缝质量检测报告：

（1）内部缺陷
（2）外观缺陷
（3）焊接尺寸
3
（高强度螺栓施工质量检查记录

（1）终拧扭拒
（2）梅花头检查
（3）网架螺栓球节点
4
（柱脚及网架支座检查记录

（1）锚栓紧固
（2）垫板、垫块
（3）二次灌浆
5
（.主要构件变形检查记录

（1）钢屋（托）架、桁架、钢架、吊车梁等垂直度和侧向弯曲
（2）钢柱垂直度
（3）网架结构挠度
6
（.主体结构尺寸检查记录

（1）整体垂直度
（2）整体平面弯曲
结论：

总监理工程师：

施工单位项目经理：

2007年6月8日
（建设单位项目负责人）

2007年6月8日

钢结构工程观感质量检查记录
GJ1.9
工程名称
泰州市车管检测中心钢结构厂房工程
施工单位
江苏华建建设
序号
项目
抽查情况
质量评价
好
一般
差
1
普通涂层表面

2
防水涂层表面

3
压型金属板表面

4
钢平台、钢梯、钢栏杆

观感质量约综合评价

检查结论：

总监理工程师：

项目经理：

（建设单位项目负责人）

2007年6月8日
2007年6月8日
注：质量评价为差的项目应进行返修。

质量合格证明文件、检测报告、复试报告汇总表
GJ统表1
（通用表格）
工程名称:
泰州市车管检测中心钢结构厂房工程
产品名称

序号
产品名称及规格
进场
数量
生产厂家
合格证、检测、复测
报告编号
主要使用部位及说明

项目经理：

质检员：

监理工程师：

钢结构工程原材料，
检测报告，复试报告汇总表
GJ统表1
（通用表格）
工程名称：
泰州市车管检测中心钢结构厂房工程
产品名称：

序号
产品名称规格
进场
数量
生产厂家
合格证、检测、复测
报告编号
主要使用
部位及说明

项目经理：

质检员：

监理工程师：

钢结构合格证和进场验收记录
GJ2.2
（通用表格）
工程名称：
泰州市车管检测中心钢结构厂房工程
产品名称：

序号
产品名称规格
进场
数量
生产厂家
合格证、检测、复测报告编号
主要使用部位及说明

项目经理：

质检员：

监理工程师：

钢构件进场验收记录汇总表
GJ2.2.1
工程名称：
泰州市车管检测中心钢结构厂房工程
序号
产品名称规格
进场
数量
生产厂家
验收
日期
钢结构安装
单位检查结果
监理（建设）
单位验收结论

项目经理：

质检员：

监理工程师：

钢构件进场验收记录
GJ2.2.2
工程名称：
泰州市车管检测中心钢结构厂房工程
生产单位

构件名称

进场日期
2007年6月8日
构件数量

使用单位

验收内容（含质量资料情况）：

质检员：

项目技术负责人：

监理工程师：

钢构件合格证汇总表
GJ2.2.3
工程名称：
泰州市车管检测中心钢结构厂房工程
序号
产品名称规格
进场
数量
生产厂家
合格证编号
主要使用部位及说明

项目经理：
付道新
质检员：

监理工程师：

注：各类构件合格证附后。

检查记录
GJ2.3.1
工程名称：
泰州市车管检测中心钢结构厂房工程
序号
产品名称规格
进场
数量
生产厂家
验收
日期
钢结构安装
单位检查结果
监理（建设）
单位验收结论

项目经理：

质检员：

监理工程师：

一、二级焊缝内部缺陷探伤报告检查记录
GJ2.3.1（通用表)
工程名称
泰州市车管检测中心钢结构厂房工程
分项工程名称

检查项目

总包单位

分包单位

施工图号

检查部位
标准规定
施工单位
自查（实测）记录
监理（建设）
单位验收记录

施工单位
自查结论：

质检员：

施工单位项目技术负责人：

2007年6月8日
监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）：

年 月 日

钢结构防腐涂料施工厚度检查记录
GJ2.3.1（通用表)
工程名称
泰州市车管检测中心钢结构厂房工程
分项工程名称

检查项目

总包单位

分包单位

施工图号

检查部位
标准规定
施工单位
自查（实测）记录
监理（建设）
单位验收记录

施工单位
自查结论：

质检员：

施工单位项目技术负责人：

2007年6月8日
监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）：

年 月 日

钢吊车梁（桁架）挠度检查记录
GJ2.3.1（通用表)
工程名称
泰州市车管检测中心钢结构厂房工程
分项工程名称

检查项目

总包单位

分包单位

施工图号

检查部位
标准规定
施工单位
自查（实测）记录
监理（建设）
单位验收记录

施工单位
自查结论：

质检员：

施工单位项目技术负责人：

2007年6月8日
监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）：

年 月 日

检查记录
（强制性条文检查通用表）
GJ2.3.1（通用表)
工程名称
泰州市车管检测中心钢结构厂房工程
分项工程名称

检查项目

总包单位

分包单位

施工图号

检查部位
标准规定
施工单位
自查（实测）记录
监理（建设）
单位验收记录

施工单位
自查结论：

质检员：

施工单位项目技术负责人：

2007年6月8日
监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）： 年 月 日

其它检验项目的检测报告及隐蔽工程项目
检查验收记录汇总表
GJ2.4
子分部
工程名称

施工单位
江苏华建建设
监理单位（建设单位）
扬州建苑监理公司
序号
检测报告隐蔽项目名称
份数
施工单位自查结果
监理（建设）单位验收结果

项目经理：

质检员：

监理工程师：

注：各批构件进场验收记录附后。

隐蔽工程检查验收记录
工程名称
泰州市车管检测中心钢结构厂房工程
分项工程名称

检查项目

总包单位

分包单位

施工图号

检查部位
标准规定
施工单位自查记录
监理（建设）单位验收记录

施工单位
自查结论：

质检员：

施工单位项目技术负责人：

2007年6月8日
监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）：

年 月 日

钢结构子分部工程质量验收记录
GJ3.0
工程名称
泰州市车管检测中心钢结构厂房工程
结构类型

层数

施工单位
江苏华建建设
技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序号
分项工程名称
检验批数
施工单位检查评定
验收意见
1

2

3

4

5

6

质量控制资料

安全和功能检验（检测）报告

观质量验收

参加验收单位
分包单位
施工单位
设计单位
监理（建设）单位

总经理工程师：
项目经理：
项目经理：
项目负责人：
（建设单位项目专业负责人）

焊接
分项工程施工质量验收记录

TJ统表2
工程名称
扬州皇冠假日酒店局部改造工程
结构类型
单层
检验批数
1
施工单位
江苏华建建设
项目经理
付道新
项目技术负责人

分包单位

分包单位负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理（建设）单位验收结论
1
钢梁焊接
合格

2

3

4

5

6

7

8

9

10

11

12

检查结论

验收结论

项目专业技术负责人：
监理工程师：

（建设单位项目专业负责人）

钢结构焊接分项工程检验批质量验收记录
GJ3.1
工程名称
扬州皇冠假日酒店局部改造工程
检验批部位
钢梁
施工执行标准
名称及编号
GB50205-2001
施工单位
江苏华建建设
项目经理
付道新
专业工长
智日忠
分包单位

分包项目经理

施工班组长

序号
GB50205-2001的规定
施工单位检查评定记录
监理（建设）
单位验收记录
主控项目
1
焊接材料进场验收

2
焊接材料的复检

3
焊接材料与母材的匹配

4
焊工上岗证书

5
焊接工艺评定

6
一、二级焊缝内部的检验

7
组合焊缝的焊接尺寸

8
焊缝的表面缺陷

一般项目
1
焊接材料进场验收

2
焊前预热和焊后热处理

3
项次
项目
外观质量允许偏差（mm）

1
缺陷
类型
二级
三级

2
未焊满（指不足设计要求）
≤0.2+0.02t,
且≤1.0
≤0.2+0.04t，
且≤2.0

每100.0焊缝内缺陷总长≤25.0

3
根部
收缩
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,且≤2.0

长度不限

4
咬边
≤0.05t, 且≤0.5; 连续长度≤100.0，且焊缝两侧咬边总长≤10%焊缝总长
≤0.1t且≤1.0，
长度不限

5
弧坑
裂纹
--
允许存在个别长
度≤5.0的弧坑
裂纹

6
电弧
擦伤
--
允许存在个别
电弧擦伤

7
接头
不良
缺口深度0.05t，
且≤0.5
≤缺口深度0.1t,
且≤1.0

每1000.0焊缝不得超过1处

续表GJ3.1
一
般
项
目
3
8
表面夹渣
--
深≤0.2t，长≤0.5t，且≤20.0

9
表面气孔
--
每50.0焊缝长度内
允许直径≤0.4t，且
≤3.0的气孔2个，
孔距≥6倍孔径

注：表内t为连接处较薄的板厚。
4
序号
项目
图例
允许偏差

1
对接焊缝余高C

一，二级
三级

B＜20：0-
3.0 B≥
20：0～4.0
B＜20：0-
4.0 B≥
20：0～5.0

2
对接焊缝错边d

d＜0.15t，
且≤2.0
d＜0.15t，
且≤3.0

5
焊成凹行的角焊缝，焊缝金属与母材间应平缓过渡；加工成凹行的角焊缝，不得在其表面留下切痕。

6
焊缝感观应达到：外行均匀，成型较好，焊道与焊道，焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净。

施工单位
检查评定结果

项目专业质量检查员：

年 月 日
监理（建设）
单位验收结论

监理工程师（建设单位项目专业技术负责人）：

年 月 日

钢结构焊钉焊接分项工程检验批质量验收记录
GJ3.2
工程名称
扬州皇冠假日酒店局部改造工程
检验批部位
钢梁
施工执行标准
名称及编号
GB50205-2001
施工单位
江苏华建建设
项目经理
付道新
专业工长
智日忠
分包单位

分包项目经理

施工班组长

序号
GB50205-2001的规定
施工单位
检查评定记录
监理（建设）
单位验收记录
主控项目
1
焊接材料的品种、规格、性能等应符合国家产品标准和设计要求。

2
重要钢结构采用的焊接材料应进行抽样复验，复检结果符合国家产品标准和设计要求。

3
施工单位对基彩采用的焊钉和钢材焊接应进行焊接工艺评定，其结果应符合设计要求和国家现行有关标准的规定，瓷环应按其产品说明书进行烘焙。

4
焊钉焊接后应进行弯曲试验检查，其焊缝和热影响区不应有肉眼可见的裂纹。

一般项目
1
焊钉及焊接瓷环的规格，尺寸及偏差应符合国家现行标准《圆柱头焊钉》GB10433中的规定。

2
焊钉根部焊脚应均匀，焊脚立面的局部未熔合或一不足3600焊脚应进行修补。

施工单位
检查评定结果

项目专业质量检查员：

监理（建设）
单位验收结论

监理工程师
（建设单位项目专业技术负责人）： 年 月 日

钢结构（普通紧固件连接）分项工程检验批质量验收记录
GJ3.3
工程名称
扬州皇冠假日酒店局部改造工程
检验批部位
钢梁
施工执行标准
名称及编号
GB50205-2001
施工单位
江苏华建建设
项目经理
付道新
专业工长
智日忠
分包单位

分包项目经理

施工班组长

序号
GB50205-2001的规定
施工单位
检查评定记录
监理（建设）
单位验收记录
主控项目
1
钢结构连接用普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（机 械型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其产品、规格、性能应符合国家产品标准和设计要求。

2
普通螺栓作为永久性连接螺栓时，当设计有要求或对基质量有疑义时，应进行螺栓实物最小拉力载荷复验，实验方法见《钢结构工程施工质量验收规范》GB50205-2001附录B，其结果应符合国家现行标准《紧固件机械性能螺栓、螺钉和螺柱》GB3098的规定。

3
连接薄钢板采用自攻钉、拉铆钉、射钉等规格尺寸应与被连接钢板相匹配，基间距，边距等应符合设计要求。

一般项目
1
永久性普通螺栓紧固应牢固、可靠、外露丝扣不应少于2扣。

2
自攻螺钉，钢拉铆钉，射钉等与连接钢板应紧固密贴，外观排列整齐。

施工单位
检查评定结果
项目专业质量检验员：

监理（建设）
单位验收结论
监理工程师（建设单位项目专业技术负责人）：

年 月 日

钢结构（高强度螺栓连接）分项工程检验批质量验收记录
GJ3.4
工程名称
扬州皇冠假日酒店局部改造工程
检验批部位
钢梁
施工执行标准
名称及编号
GB50205-2001
施工单位
江苏华建建设
项目经理
付道新
专业工长
智日忠
分包单位

分包项目经理

施工班组长

序号
GB50205-2001的规定
施工单位
检查评定记录
监理（建设）
单位验收记录
主控项目
1
高强度螺栓副成品进场验收

2
高强度螺栓连接副扭距系灵敏或预拉力复验

3
摩擦力抗滑移系数实验和复验

4
高强度螺栓连接副终扭距检查

一般项目
1
高强度螺栓连接副的包装

2
高强度螺栓表面硬度实验

3
高强度螺栓连接副的初拧，复拧扭距

4
高强度螺栓副的连接处外观质量

5
高强度螺栓连接摩擦面的外观质量

6
高强度螺栓的扩孔

7
钢网架高强度螺栓的紧固质量

施工单位
检查评定结果

项目专业质量检查员：

监理（建设）
单位验收结论

监理工程师（建设单位项目专业技术负责人）：
年 月 日
零件及钢部件加工分项工程检验批质量验收记录
GJ3.5
工程名称
扬州皇冠假日酒店局部改造工程
检验批部位
钢梁
施工执行标准
名称及编号
GB50205-2001
施工单位
江苏华建建设
项目经理
付道新
专业工长
智日忠
分包单位

分包项目经理

施工班组长

序号
GB50205-2001的规定
施工单位检查评定记录
监理（建设）
单位验收记录
主控项目
1
钢材、钢铸件材料进场验收

2
钢材的复验

3
钢材切割面质量

4
钢材矫正和成型的温度控制

5
气割和机械剪切的零件的边缘加工质量

6
螺栓球、焊接球加工的外观质量

7
A、B级螺栓孔径的允许偏差

序号
螺栓公称直
径，螺栓孔直
径
螺栓公称直径
允许偏差
螺栓孔直径允
许偏差

1
10~18
0.00
-0.21
+0.18
0.00

2
18~30
0.00
-0.21
+0.21
0.00

3
30~50
0.00
-0.25
+0.25
0.00

项目（C级螺栓孔）
允许偏差（mm）

1
直径
+0.1
0.0

2
圆度
2.0

3
垂直度
0.03t，且不应大于2.0

一般项目
1
钢板规格尺寸的要求

2
钢材表面质量

3
项次
项目（气割）
允许偏差（mm）

1
零件宽度，长度
+3.0

2
切割面平面度
0.05t，且不应大于2.0
（t为切割面厚度）

3
割纹深度
0.3

4
局部缺口深度
1.0

项次
项目（机械切割）
允许偏差（mm）

1
零件宽度，长度
+3.0

2
边缘缺棱
1.0

3
型钢端部垂直度
2.0

续表GJ3.5
一般项目
4
矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm，且不应大于该钢材厚度负允许偏差的1/2。

冷矫正和冷弯曲的最小曲率半径和最大弯曲矢高（mm）

钢材类别
图例
对应轴
矫正
弯曲
r
f
r
f
钢板
扁钢

x-x
50t
l
400
25t
l
200
r

f

y-y（仅对扁钢轴线）
100b
l
800b
50b
l
400b
r

f

角钢

x-x
90b
l
720b
45b
l
400b
r

f

槽钢

x-x
50h
l
400h
25h

l
200h
r

f

y-y
90b
l
720b
45b

l
360b
r

f

工
字
钢

x-x
50h

l
400h
25h

l
200h
r

f

y-y
50b

l
400b
25b

l
200b
r

f

注：r为曲率半径；f为弯曲矢高；l为弯曲弦长；t为钢板厚度。

5
项目
（钢材矫正后）
允许偏差
（mm）
图例

钢板的局
部平面度
t≤14
1.5

t>14
1.0

型钢弯曲矢高
l/1000且不应大于5.0

角钢肢的垂直度
b/100双肢栓接角钢的角度不得大于90

槽钢翼缘
对腹板的垂直度
b/80

工字钢，H型钢翼缘对腹板的垂直度
b/100且
不得大于2.0

续表2
一

般

项

目
6
项 次
项目（边缘加工）
允许偏差
（mm）

1
零件宽度，长度
±1.0

2
加工边直线度
l/3000，且不应大于2.0

3
相邻两边夹角
±6′

4
加工面垂直度
0.025t，且不应大于0.5

5
加工表面粗糙度
50

7
项 次
项目（螺栓球加工）
允许偏差
（mm）

1
圆 度
d≤120
1．5

d＞120
2．5

2
同一轴线上两
铣平面平行度
d≤120
0．2

d＞120
0．3

3
铣平面距球中心距离
±0.2

4
相邻两螺栓孔中心线夹角
±30′

5
两铣平面与螺栓孔轴线垂直度
0.005r

6
球毛坯直径
d≤120
+2.0
-1.0

d＞120
+3.0
-1.5

8
项
次
项目（焊接球加工）
允许偏差
（mm）

1
直 径
±0.005d
±2.5

2
圆 度
2.5

3
壁 厚 减 薄 量
0.13t，且不应大于1.5

4
两半球对口错边
1.0

9
项
次
项 目
钢网架（桁架）
用钢管杆件加工
允许偏差
（mm）
1
长度
±1.0

2
端面对管轴的垂直度
0.005r

3
管口曲线
1.0

10
项
次
螺栓孔孔距范围

项目 允许范围(mm)
≤500
501～
1200
1201
～3000
＞3000

1
同一组内任意两孔间距离
±1. 0
±1.5
—
—

2
相邻两组的端孔间距离
±1.5
±2.0
±2.5
±3.0

施工单位
检查评定结果

项目专业质量检验员：

监理（建设）
单位验收结论

监理工程师（建设单位项目专业技术负责人）：

年 月 日

钢构件组装分项工程检验批质量验收记录
GJ3.6
工程名称
扬州皇冠假日酒店局部改造工程
检验批部位
钢梁
施工执行标准
名称及编号
GB50205-2001
施工单位
江苏华建建设
项目经理
付道新
专业工长
智日忠
分包单位

分包项目经理

施工班组长

序号
GB50205-2001的规定
施工单位
检查评定记录
监理（建设）
单位验收记录
主控项目
1
吊车梁和吊车桁架不应上挠

2
端部铣平精度

3
钢构件外形尺寸

一般项目
1
焊接H型钢的接缝要求

2
焊接H型钢精度

3
焊接连接组装精度

4
设计顶紧面的检查

5
杆件轴线交点错位

6
焊缝坡口精度

7
铣平面保护

8
钢构件外形尺寸

施工单位
检查评定结果

项目专业质量检查员：

监理（建设）
单位验收结论

监理工程师（建设单位项目专业技术负责人）： 年 月 日

钢构件组装分项工程检验批中有关允许偏差检查记录
GJ3.6.1
工程名称：
程扬州皇冠假日酒店局部改造工程
检验批部位：
钢梁
主
控
项
目
内容
施工单位记录
监理验收
端部铣平
