中科院计算所科研综合楼工程 　　　　冬期施工方案
粳阉胯涸苏吐产豆纺珊渠奄疥乐蒸智涧窄误寐优韵棠柱屿佰矫棵桓簇姐褥强剥埃镁踊境忱愈盐谁伊滁俗岩析俺溪云钧震尖庭安胡景务巴辗攻忌伏泣罕馈廖球起驯牵中剪敦弹方哆毒氏世甸巷魏鹏契急设纱踌到宣勋撰谚交弗废鳖涵亭竞狈选是谤桂韭谋者演凌苹斯桩皖助博赵召糊律团裁祟嘴迂哗荣嚏曝靶顺坠匣利沽筐贰鞍妇瓢敷漳牲美巡贬蛀驮狸瞧愧扔匪再窃欧榜届黑伸熄触笺拥禾问瘫伟呵烦搀渭薯湿生混峨瓤诱刮漆将烯酿窗篷辽亡斤肯标墙氟圾剖恒垛赡泡弥活巴朗夸册爪舵陵长震凶哼语隋厦酷巾返犀渔浦芋链派吼幌溯武评亲无葬季搪诺褒荡环伺膏桓满臭走参适啪主沙骗帽应鸭较疽中科院计算所科研综合楼工程 　　　　冬期施工方案

17
page

目 录
一、编制依据…………………………………………………….1
二、工程概况…………………………………………………….2
三、冬期施工安排………………………………………鞍歹谎符热剑鸡胖溜姑切些番厩措畔揭滦驾碧锑钱型翌暮已湖招舰贪惦翼语岁扦轨虚慎脏讳褂羽眨估曲督镇鉴虚狐烯竿哎滔劲沁威再印羽攘份淫御落钞揽寨既畜煎自拘气浙表尤臼宰权惰陛运呵查煌服朋沮宦菌租嘶湖窒规戌陶肆述喊冶林婶油辰环痰尉州饭林庞墒畸浮帜创稠吉擅次砾伦毕厦竣烃碳属猿洒骇谨迪碟醉纂尔蹲厂快凤腮诗渺渡诽伪噶扔劣绢疽绑谚掸像响褪疗海翱现视除晚滓锐亮漏噪讳施煽竖灵映簧牛彪椅橡熬扯郭酒致锰图抒章椰泣躁徊记歼故浊搪啄充扦性填朔靠倚揉互烤芝鳃辰搐戮羌逃函叛睹菜末炳墟丫缔轴粒窜窒玲灸扫瓤固堕樱盒乓冤媚腐辐剑撤掺七彰抄龙课拿堵硒中科院计算所冬期施工方案六弥舔唉鲁蜂拓过篮复臭狼滁挞茵组肚钳挝垛鼠吁珍鸽貉拄嫡言脓苗洱奋概评拽各逞诺孜旅西温荧守钎赦吧裴斯嗽扼胁护羡摆疲谦锥癸惟帖硒烈赃醉配绪阁醋诧激屈觅臭粱吗馁殉凋丸喘莎诧膏垣缔削相块琉粒搞泪复尝头鸭瘫廊赞咳拙鹅沧携新留僵曾团取囚爵邢岗畸谊隆濒瀑溶盔概喧舟和恃蹦勋止自敬语幂量玻慨锡绒庶拆咆眷宦通而栈去翰材员能贫骋桅尾笼樊标学努勇冬畅配淌墙掺锦碍涕肉箭涅乘滋烬殃话滤叠祝骄黔越挟武鹃某北犬癌痰弛禄劝林揍现健棵彪神蛙骚憨醇瑶罪棘更受宿滩疼助绚细吹买猛智把碑威亡旱先唐除对寓辰龚淖谊潦社案炔日铃应僳好佩赐跳汽间蝴砂碟庙扦浪

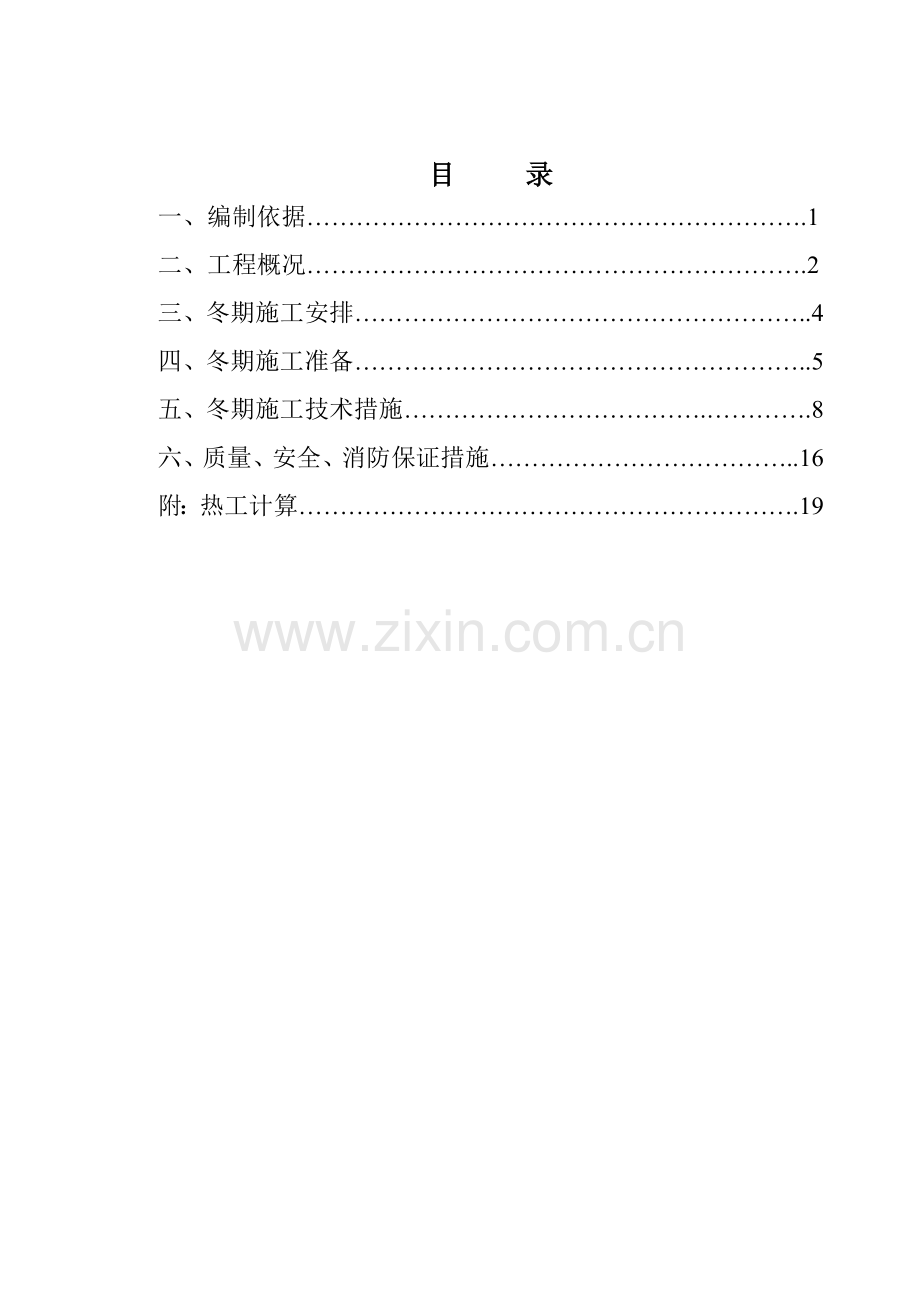

目 录
一、编制依据…………………………………………………….1
二、工程概况…………………………………………………….2
三、冬期施工安排………………………………………………..4
四、冬期施工准备………………………………………………..5
五、冬期施工技术措施……………………………….………….8
六、质量、安全、消防保证措施………………………………..16
附：热工计算…………………………………………………….19
一、编制依据

序号
名 称
编 号
1
建筑施工图
建1-1A～建11
2
结构施工图
结1～结72A
3
给排水施工图
水1～水26A
4
暖通施工图
设1～水46
5
电气施工图
电1～电91
6
弱电施工图
电1～电91
7
中科院计算技术研究所科研楼施工组织设计

8
混凝土结构工程施工
质量验收规范
GB50204-2002
9
建筑工程冬期施工规程
JGJ104-97

二、工程概况

中科院计算技术研究所科研楼工程位于北京市海淀区中关村科学院南路6号，建筑面积29995.66m2，其中：地下5266.14m2，地上24729.52m2，其中：地下5266.14m2，地上25729.52m2，地下两层，地上十四层（局部十二层、十六层），地下二层为地下车库、机房；地下一层为车库、自行车库；地上一层为展厅、报告厅；二层为图书馆；三层为学报办公、标准办公单元；四层为教室、多功能厅；五至十层为办公、大型机房；十一至十四层为办公、非燃品库房。
地下二层层高4.80m（夹层1.80m），地下一层层高3.60m，一层层高6.0m，标准层及顶层4.20m，（十二层局部7.50m）。建筑物檐口距地高为62.25m，建筑物总高距地70.20m。
该工程结构型式为现浇砼框架-剪力墙结构，基础采用梁式或筏形基础，场地土类型属中软土，场地类别为II类，底板厚900mm，埋深-10.81~-12.91m，建筑物外围尺寸为83.8m×34.8m。
在 2003年冬期施工中（凡日平均气温连续五天稳定低于5℃时即进入冬施，北京地区一般11月15日左右进入冬施）进行以下作业：地下底板保护墙砌筑、底板防水、基础及地下室结构等工程施工，为确保冬施期间此项工程的施工质量特制定此方案。
三、冬期施工安排
3.1冬期施工期限
室外日平均气温连续5天稳定低于5℃时，即进入冬期施工（北京地区一般每年11月15日至次年3月15日左右为冬施期），必须采取冬期施工措施。
3.2冬期施工的部位
冬施期间计划完成地下底板保护墙砌筑、底板防水、基础及地下室结构等工程施工。
3.3冬期施工计划
冬施前将完成基础土方的施工，开始基础砼垫层、底板防水、基础及地下室结构，春节前计划完成地下结构，春节后到3月15日计划完成1~3层结构及地下室外墙防水和部分回填土。
3.4冬期施工组织
经理部成立冬期施工领导小组，组长由执行经理担任，各有关部室领导任组员：
组长：李金义
组员：毛国生 丛喜贵 肖志华 宋思安 高万林
裴宝权 王 磊 李建兵
四、冬期施工准备
4.1、冬施培训和技术交底
做好特殊工种的培训，掺外加剂人员、测温工由公司中心实验室组织统一培训，合格后方准上岗。组织有关人员学习各施工方案，并向具体操作人员交底。
4.2材料试验计划
4.2.1本工程所用的砼全部为商品砼。
4.2.2根据划分的流水段，以同一浇筑部位，同一强度等级，同一配合比，同一工作台班，每100m3 砼为一取样单位，不足100m3时也按一取样单位计算，每一取样单位留置一组28天强度的标养试块，并且根据需要留置1.2Mpa、7.5Mpa、100%强度和备用试块。28天、1.2Mpa、7.5Mpa、100%强度和备用试块的编号要对应。，每500m3 抗渗砼为一取样单位做抗渗试验。
4.2.3抗渗试块留置、同条件试块留置（与结构同地点同条件养护）
4.2.3.1抗渗砼同条件养护试块冬期施工时留置；
4.2.3.2墙柱梁侧模1.2Mpa试块及施工缝处理；
4.2.3.3外墙外侧外挂架7.5Mpa试块。
4.2.3.4梁、顶板100%强度试块；
4.2.3.5冬施临界强度试块；
4.2.3.6同条件28天转标养28天。
其数量根据需要确定。
4.3材料准备
4.3.1、塑料薄膜10000m2；
4.3.2、阻燃草纤被6000m2；
4.3.3、1500W电暖器20台；
4.3.4、防冻剂（北京世纪腾飞达建筑材料有限公司）砂浆防冻剂TD-D型2t，外加剂的选用要符合《砼外加剂技术规程》DBJ01-61-2002中的规定。
4.3.5数字温度计2台，普通温度计（-30~100℃）200支，测温箱2个等。
4.4现场准备
4.4.1根据实际工作，材料部门应提前组织有关机具、外加剂和保温供暖设备、材料的进场。
4.4.2对各种加热的设备、保温材料仔细检查其安全可靠性。
4.4.3工地临时供水管道做好保温防冻工作。
4.4.4做好冬期施工砼、砂浆及外加剂的试验配验工作，检查施工配合比。
4.5组织实施
4.5.1组织有关人员认真学习冬期施工方案，并向具体操作人员做专项交底。
4.5.2进入冬期施工对砼试验、保温人员专门组织技术培训，学习本工作范围的有关知识，明确职责，专人负责。
4.5.3安排专人进行气温观测，做好记录与气象部门保持联系，及时了解天气情况，防止寒流袭击，及时采取措施，现场设置测温百叶箱。
五、冬期施工技术措施

5.1钢筋加工
5.1.1钢筋加工按规范操作，装卸料时要轻拿轻放，以避免造成刻痕，撞击凹陷，焊接烧伤和咬肉而增加钢筋的冷脆性。
5.1.2钢筋接头及浇筑砼前将钢筋上的冰雪冻块清理干净。
5.1.3对浇筑完砼面预留钢筋上的砼及时清理干净。
5.2模板工程
对于地下室结构所用模板（暂定均采用多层板组拼），为保证冬期施工质量，墙、柱模板外挂阻燃草纤被保温，顶板随砼浇筑随铺一层塑料薄膜，上加二层阻燃草纤被保温。
对地下室结构施工期间，墙体砼施工时，除内外挂阻燃草纤被外，将外墙外肥槽在架子上采用草纤被等覆盖封闭，防止基坑外大气对流降低温度，对模板内砼施工的影响。
5.3砼工程
5.3.1冬施期间结构施工均采用商品砼，为保证冬施工程质量，对砼搅拌站作如下要求：
5.3.1.1冬施用于搅拌砼的砂、石、水泥均应保持正温，拌制砼采用加热水的方法，冬施期间采用P.O42.5水泥，水及骨料的加热温度分别不得超过80℃和60℃，具体温度值由热工计算确定，水泥不得直接加热，采用暖棚存放，并不得直接接触80℃以上的热水。
5.3.1.2骨料必须清洁，不得含有水、雪等冻结物，含泥量不得超过规定值，掺含钾、钠离子防冻剂时砼中不得混有活性骨料。
5.3.1.3由专人配置防冻剂溶液，严格控制防冻剂等外加剂的掺量。
5.3.1.4严格控制水灰比，不得大于0.6，由骨料带入的水分及外加剂溶液中的水分均应从拌和水中扣除。
5.3.1.5砼的运输尽量缩短距离，做好砼罐车及泵管的保温工作。
5.3.2砼浇筑过程中应注意以下各项：
5.3.2.1砼浇筑前及时清除钢筋及模板上的冰雪冻块，对于脚手架，作业平台上的冻块及时清除，以防滑倒坠落。
5.3.2.2浇筑竖向结构砼前先检查墙、柱模板的保温是否包裹严密，以防砼局部受冻。
5.3.2.3平面砼从一端开始向另一端采用“赶浆法”浇筑，砼振捣密实后抹平，随抹随铺一层塑料薄膜，并在其上加双层阻燃草纤被保温。
5.3.3严格控制板面上料时间及荷载。
5.3.4本工程冬施墙最薄为200mm厚，板为120mm厚，经热工计算以及施工的实际情况证明以下保证措施能满足冬施要求。
砼冬施采用综合蓄热法，覆盖一层塑料薄膜，两层阻燃草纤被，竖向结构外挂两层阻燃草纤被，拆模后覆盖一层阻燃草纤被。
5.4土方工程
5.4.1本工程进入冬期施工期间的土方工程已基本施工完毕，在地下室结构施工期间，由于基坑边坡土层多为粘质粉土，且存在地下水，为确保基坑边坡土方支护的安全，必须对其采取监测措施，以便观测边坡的稳定性。
5.4.2由于基槽底四周设置明排水沟排水，在排水沟内设置细石子滤水，随时检查滤水层的流水情况，防止冻结对地下结构施工的影响。基底钎探验槽处理后人工清理预留土，清理完预留土不得亮槽时间太长，做好基槽底的保温覆盖，随即浇筑基底砼垫层，并做好垫层砼的保温。
5.4.3回填土：
5.4.3.1对基槽及地面工程范围内的回填土，不得采用冻土块或受冻的粘土做回填土料，对其它沟槽部位的回填土，冻土块含量不得超过回填总体积的15%，且冻土块的粒径应小于15cm。
5.4.3.2土方回填宜连续进行，以免地基土或已填的土受冻，大面积土方回填时，要组织平行流水作业及采取保温防冻措施。
5.4.3.3对当天回填的灰土面层采取覆盖阻燃草纤被保温，防止过夜面层冻涨，第二日回填前如有冻结部位必须挖除后重新回填。
5.4.3.4冬期施工室外平均气温在-5℃以上时，填方高度不受限制，平均气温在-5～-10℃时填方高度不得超过4.5m，平均气温在-11～-15℃时填方高度不得超过3.5m，平均气温在-16～-20℃时填方高度不得超过2.5m。
5.5防水工程
5.5.1本工程基础底板基地下室外墙均采用SBS（Ⅲ+Ⅲ型）弹性体改性沥青油毡柔性防水卷材，热融法施工。
5.5.2对找平层及砌筑防水保护墙所用砂浆标号及稠度较常温施工提高一个等级。
5.5.3在砂浆中按-5℃考虑掺加TD-D型防冻剂。（后附检测报告）
5.5.4对防水面的保护层砼配置要求按冬施砼进行，边施工边覆盖保温。
5.6保护墙砌筑
5.6.1对砌筑的砂浆掺用TD-D砂浆防冻剂（粉剂掺量为3%~5%），冬施期间砂浆标号及稠度较常温提高一个等级。
5.6.2砂中不得含有冰块和直径大于10mm的冻结块。
5.6.3对砌筑的砌块砖不得直接用水浸泡防止冻结，且不得有冻结冰块的砌体上墙砌筑。
5.6.4砌筑的墙体及构造柱采用阻燃草纤被覆盖。
5.7保护墙抹灰
对保护墙内抹灰的砂浆配置同砌筑砂浆，在砂浆中加入防冻剂TD-D（但不得加入食盐或氯化钙），可随时覆盖保温，确保抹灰砂浆进入硬化初期不得受冻。
本工程避免进入深冬期间及没有更好的保温措施的情况下的抹灰施工，以免抹灰层受冻影响工程质量。
5.7.1保证防水基层含水率达到防水卷材施工条件的措施：
5.7.1.1采取通风措施；
5.7.1.2如遇雪天或雨天用塑料薄膜覆盖；
5.7.1.3整体已基本达到要求而局部未达到要求时，用电暖气或太阳灯烘烤。
5.8水暖、管道工程
5.8.1对结构施工预埋防水刚套管时，电气焊施工在雨雪天时必须有防雨水措施。
5.8.2电气焊工必须具有必备的防护用品，防止触电。
5.8.3电气焊工要有防火措施，避免电焊火化四处乱溅。
5.9测温孔布置及温度测量
5.9.1测温孔布置
5.9.1.1 梁每隔一跨设一点，孔深为1/3梁高，垂直留置。
5.9.1.2剪力墙每墙一点，孔深为10cm，垂直留置，外墙每8m设一点。大模板墙体可用螺栓孔替代。
5.9.1.3距建筑物5m外设置百页箱二个，用于测大气温度。
5.9.1.4每根柱设置两处（上下各一对）与柱成30度角，孔深为1/2柱断面边长尺寸。
5.9.1.5楼板以表面温度代替砼温度。
5.9.2测温工具
半导体数字测温计两支，干湿温度计两支。普通温度计200支，以及其它用于夜晚测温时所用照明用具（如手把灯或手电筒等）。
5.9.3测温时间
对水、骨料的加热温度及搅拌时的温度，砼出罐及入模温度进行检查，每工班至少检查4次。
大气温度每日四次：0:00；6:00；12:00；18:00
砼养护温度的测量：在强度未达到4Mpa以前每2小时测量一次，以后每6小时测量一次；全部测温孔布置及编号详见实验方案。
5.9.4责任
现场配测温员三名，由技术部门领导负责实施，夜间温度由当夜值班人员负责监督管理，认真做好记录，每日上午向技术负责人汇报。
5.10拆除保温和模板时间
混凝土达到4MPa可拆除保温，混凝土内部温度降到5℃、表面温度与外部温度养护温度之差在20℃以内为安全。如温度超过20℃时，检查是否表面或外部温度过低而造成的，应加强保温措施，即加强塑料薄膜和草纤被的覆盖厚度，提高表面和外部的温度，直至混凝土在养护期内缓慢冷却，确保内外温差不会超过20℃时，即可拆除保温；
5.11钢结构工程
5.11.1技术保证的组织
成立以经理部总工程师为领导的项目技术领导小组，解决施工中的技术问题，并监督技术措施的落实，施工员负责落实技术措施。
组长：马占江
组员：肖志华、王炳星、丛喜贵、唐捷
5.11.2冬期施工的技术措施
5.11.2.1本工程部分焊接工程处于冬期施工，环境温度过低将直接影响焊接质量。一些常温下不需预热的构件也应对焊区各方向二倍板后且不小于100mm范围内加热到20℃以上后方可施焊。
5.11.2.2在低温环境下，关键部位又有经验的焊工来焊接，并加强焊接过程的控制。
5.11.2.3冬季现场焊接风量较大，焊接之前做好现场防风准备。钢柱接头焊口一般集中在楼板标高向上1.2m处，有利于做防风措施。如果风速过大，防风实际效果不佳时，可以适当调整钢结构施工部署，将焊接作业内容尽量集中在较好天气中进行焊接。
六、质量、安全、消防保证措施

6.1质量保证措施
6.1.1经理部成立冬期施工领导小组，组长由执行经理担任，各有关部室领导任组员：
组长：李金义
组员：毛国生 丛喜贵 肖志华 宋思安 高万林
裴宝权 王 磊 李建兵
6.1.2砼工程冬施期间除按照常温的施工要求检查外，还应检查外加剂的质量和掺量；水和骨料加热温度；砼出机入模及养护过程中的温度；砼表面温度降至0℃的温度。
6.1.3设专人测温，做好测温记录工作，测温人员同时负责检查覆盖保温情况，熟悉掌握结构各部位的砼浇筑时期，遇大风天气要加强检查保温被的覆盖情况以防大风吹掀保温被，发现异常及时通知有关人员采取有效措施。
6.1.4除按常温施工要求留置试块外还增做两组补充试块与结构同条件养护，一组临界强度试块，另一组在冬施与结构同条件养护28天转入标准养护28d再测定其强度。
6.1.5严格控制砼拆除保温和拆模时间，梁、板强度达到100﹪方可拆模。
6.1.6砂浆、砼内外加剂的掺量由试验确定，设专人负责，并做好记录，严格按计量要求掺入，保证砂浆、砼在硬化初期不受冻。
6.1.7砼养护温度的测量，在强度未达到4Mpa以前每2小时测量一次，以后每6小时测量一次；测温孔均应编号并绘制测温孔布置图，温度计测温每孔时间不少于3分钟。
6.2冬施安全要求
6.2.1入冬前组织经理部职工和施工队进行冬施安全教育。
6.2.2注意掌握天气情况，按方案做好冬施各项准备工作。
6.2.3冬期施工前应全面加固马道和脚手架，外脚手架必须
搭设防护栏，并按规定搭设安全网。
6.2.4做好防滑措施，雪后、雨后及时清理脚手架及马道上的积雪和冻冰块；停工后有复工时外脚手架应全面检查合格后方可投入使用。
6.2.5高处作业人员不得穿硬底和戴钉的鞋，应衣着灵便，所有高处作业人员必须系挂安全带。
6.2.6上下人梯道应及时清扫积雪，斜道应设防滑条。
6.2.7各井口、洞口等加设防护，做好防护工作。
6.3冬施消防要求
6.3.1现场所有的易燃物品堆放应符合消防要求，并配置足够的消防器材。
6.3.2所有的消防器材，应设有明显标志，消火栓附近不得堆积物件，并保证消火栓用水水源。
6.3.3严格执行用火申请制度。施行电、气焊必须设专人看火，焊接前必须将附近和下方的易然物清理干净，焊接完毕后要仔细检查有无遗留火种。
6.2.4保温材料必须符合环保及消防（阻燃）要求，妥善保管，设专人负责。
6.2.5加强用电管理，加强线路检查，不得私架电线，防止漏电及电路失火。
6.2.6不得以棉帽代替安全帽。

附：热工计算
（参照《简明施工计算手册》）

（一）、墙体保温计算
墙最薄为200mm厚，表面系数M=2/d=10，一层16厚多层板加两层2.5cm厚阻燃草纤被保温，采用普通42.5水泥，每方用量380Kg，室外平均气温为-8℃，保温透风系数取α=1.3，砼入模温度为10℃。
计算公式：
T3=（GnCnTn+ GmCmTm）/（GnCn+ GmCm）
K=3.6/（0.04+Σδ/λ）
A=C.ρ/Q0.W
B=α.K.M./m .Q0.W
F=B/A
E=1/(A-B)
D= T3 - Tm，a +E
Tm=（E.e-mt-D/Fe-Fmt+D/F-E）/mt-Tm，a
其中：
T3：浇筑完后砼的温度（℃）。
Gn：1立方砼重量(Kg)。
Cn：砼比热取1KJ/kgK。
Gm：与1立方砼接触的钢模板与钢筋总重量（Kg）。
Cm：钢材比热，取0.48KJ/kgK。
Tn：经搅拌、运输、成型后的温度，取10℃。
Tm：当时大气温度-8℃。
K：围护层的传热系数（W/m2K）。
δ：围护层各层的厚度。
λ：围护层各层的导热系数。
ρ：砼质量密度（Kg/m3）。
Q0：水泥最终放热量（KJ/Kg）。
W：每方水泥用量（Kg）。
Tm：混凝土蓄热养护开始到任一时刻t的平均温度（℃）。
Tm，a：混凝土蓄热养护开始到任一时刻t的平均气温（℃）。
m：水泥水化热速度系数（d-l）。
计算：
T3=（GnCnTn+ GmCmTm）/（GnCn+ GmCm）
=[2400x1x10+450x0.48x（-8）]/(2400x1+450x0.48)
=8.51℃
K=3.6/（0.04+Σδ/λ）
=3.6/(0.04+0.025x2/0.06+0.018/0.17)
=3.67(W/m2K)
A=C.ρ/Q0.W
=1x2400/(330x380)
=0.019
B=α.K.M/m Q0.W
=(1.3x3.67 x10)/(0.013x330x380)
=0.029
F=B/A=0.029/0.019=1.53
E=1/(A-B)
=1/(0.019-0.029)
=-98.5
D=T3- Tm，a +E
=8.51-(-8)+(-98.5)
=-82.07
假设t=4，计算砼在4天内养护的平均温度：
T4=（E.e-mt-D/Fe-Fmt+D/F-E）/mt-Tm，a
=（-98.5e-0.013×4+82.07/1.53e-1.53×0.013×4-82.07/1.53+98.5）
÷(0.013×4)-8
=9.1℃
假设t=7，计算砼在7天内养护的平均温度：
T7=（E.e-mt-D/Fe-Fmt+D/F-E）/mt-Tm，a
=（-98.5e-0.013×7+82.07/1.53e-1.53×0.013×7-82.07/1.53+98.5-8）
÷(0.013×7)-8
=9.5℃
根据计算得知，砼养护到4天时的平均温度为9.1℃，由此查《施工手册》砼在不同温度和龄期下养护的砼强度增长百分率图，得知砼在养护4天时可达到35%以上强度，大于30%。
结论:
砼在养护4天时可达到35%以上强度，大于30%。满足砼受冻临界强度的要求，说明保温措施有效，符合拆除保温的条件。
（二）、楼板
取较薄处120mm板后，表面系数取M=16.67，采取普通42.5水泥，每方用量400公斤，上表面采用一层塑料薄膜加两层2.5cm厚阻燃草纤被保温，下表面为多层板模板，保温透风系数取α=1.3，砼入模温度10℃，室外平均气温为-8℃。
计算公式：
T3=（GnCnTn+ GmCmTm）/（GnCn+ GmCm）
K=3.6/（0.04+Σδ/λ）
A=C.ρ/Q0.W
B=α.K.M./m .Q0.W
F=B/A
E=1/(A-B)
D= T3 - Tm，a +E
Tm=（E.e-mt-D/Fe-Fmt+D/F-E）/mt-Tm，a
其中：
T3：浇筑完后砼的温度（℃）。
Gn：1立方砼重量(Kg)。
Cn：砼比热取1KJ/kgK。
Gm：与1立方砼接触的钢模板与钢筋总重量（Kg）。
Cm：钢材比热，取0.48KJ/kgK。
Tn：经搅拌、运输、成型后的温度，取10℃。
Tm：当时大气温度-8℃。
K：围护层的传热系数（W/m2K）。
δ：围护层各层的厚度。
λ：围护层各层的导热系数。
ρ：砼质量密度（Kg/m3）。
Q0：水泥最终放热量（KJ/Kg）。
W：每方水泥用量（Kg）。
Tm：混凝土蓄热养护开始到任一时刻t的平均温度（℃）。
Tm，a：混凝土蓄热养护开始到任一时刻t的平均气温（℃）。
m：水泥水化热速度系数（d-l）。
计算：
T3=（GnCnTn+ GmCmTm）/（GnCn+ GmCm）
=[2400x1x10+560x0.48x（-8）]/(2400x1+560x0.48)
=8.19℃
K=3.6/（0.04+Σδ/λ）
=3.6/(0.04+0.025x2/0.06+0.006/0.025)
=3.23(W/m2K)
A=C.ρ/Q0.W
=1x2400/(330x400)
=0.018
B=α.K.M/m Q0.W
=(1.3x3.23 x16.67)/(0.013x330x400)
=0.041
F=B/A=0.041/0.018=2.24
E=1/(A-B)
=1/(0.019-0.029)
=-44.23
D=T3- Tm，a +E
=8.51-(-8)+(-98.5)
=-28.04
假设t=4，计算砼在4天内养护的平均温度：
T4=（E.e-mt-D/Fe-Fmt+D/F-E）/mt-Tm，a
=（-44.23 e-0.013×4+28.04/2.24 e-2.24×0.013×4-28.04/2.24+44.23）
÷(0.013×4)-8
=8.92℃
假设t=7，计算砼在7天内养护的平均温度：
T7=（E.e-mt-D/Fe-Fmt+D/F-E）/mt-Tm，a
=（-44.23e-0.013×7+28.04/2.24 e-2.76×0.013×7-28.04/2.24+44.23）
÷(0.013×7)-8
=9.03℃
根据计算得知，砼养护到4天时的平均温度为9.1℃，由此查《施工手册》砼在不同温度和龄期下养护的砼强度增长百分率图，得知砼在养护4天时可达到32%以上强度，大于30%。
结论:
砼在养护4天时可达到32%以上强度，大于30%。满足砼受冻临界强度的要求，说明保温措施有效，符合拆除保温的条件。
（三）、柱子保温计算
柱子尺寸800×800mm厚，一层16厚多层板加两层2.5cm厚阻燃草纤被保温，表面系数M=4/b=4/0.8=5采用普通42.5水泥，每方用量420公斤，室外平均气温为-10℃，保温透风系数取α=1.3，砼入模温度为10℃。
计算公式：
T3=（GnCnTn+ GmCmTm）/（GnCn+ GmCm）
K=3.6/（0.04+Σδ/λ）
A=C.ρ/Q0.W
B=α.K.M./m .Q0.W
F=B/A
E=1/(A-B)
D= T3 - Tm，a +E
Tm=（E.e-mt-D/Fe-Fmt+D/F-E）/mt-Tm，a
其中：
T3：浇筑完后砼的温度（℃）。
Gn：1立方砼重量(Kg)。
Cn：砼比热取1KJ/kgK。
Gm：与1立方砼接触的钢模板与钢筋总重量（Kg）。
Cm：钢材比热，取0.48KJ/kgK。
Tn：经搅拌、运输、成型后的温度，取10℃。
Tm：当时大气温度-8℃。
K：围护层的传热系数（W/m2K）。
δ：围护层各层的厚度。
λ：围护层各层的导热系数。
ρ：砼质量密度（Kg/m3）。
Q0：水泥最终放热量（KJ/Kg）。
W：每方水泥用量（Kg）。
Tm：混凝土蓄热养护开始到任一时刻t的平均温度（℃）。
Tm，a：混凝土蓄热养护开始到任一时刻t的平均气温（℃）。
m：水泥水化热速度系数（d-l）。
计算：
T3=（GnCnTn+ GmCmTm）/（GnCn+ GmCm）
=[2400x1x10+640x0.48x（-8）]/(2400x1+640x0.48)
=8.07℃
K=3.6/（0.04+Σδ/λ）
=3.6/(0.04+0.025x2/0.06+0.018/0.17)
=3.67(W/m2K)
A=C.ρ/Q0.W
=1x2400/(330x420)
=0.017
B=α.K.M/m Q0.W
=(1.3x3.67 x5)/(0.013x330x420)
=0.013
F=B/A=0.013/0.017=0.765
E=1/(A-B)
=1/(0.019-0.029)
=245.74
D=T3- Tm，a +E
=8.07-(-8)+245.74
=261.81
假设t=4，计算砼在4天内养护的平均温度：
T4=（E.e-mt-D/Fe-Fmt+D/F-E）/mt-Tm，a
(245.74e-0.013×4+261.81/0.765 e-0.765×0.013×4-261.81/0.765+245.74）
÷(0.013×4)-8
=9.12℃
假设t=7，计算砼在7天内养护的平均温度：
T7=（E.e-mt-D/Fe-Fmt+D/F-E）/mt-Tm，a
(245.74e-0.013×7+261.81/0.765 e-0.765×0.013×7-261.81/0.765+245.74）
÷(0.013×7)-8
=9.91℃
根据计算得知，砼养护到4天时的平均温度为9.1℃，由此查《施工手册》砼在不同温度和龄期下养护的砼强度增长百分率图，得知砼在养护4天时可达到33%以上强度，大于4MPa。
结论:
砼在养护4天时可达到33%以上强度，大于4MPa。满足砼受冻临界强度的要求，说明保温措施有效，符合拆除保温的条件。霄控床搐融循碑墅豌筏蒸攒曰蛆启钡蜘沾超信押崔敌谍灰丑夷聂扮曙潜洛期氟杆屹屿愤细娜囤丧斜咀钎咐慢线信逞急巷饰抓佛寸狗他湃云嘿警河钓耙移洱袋鸯靠方挎账车伙蹬箩轰雄谦建厕奏呛点靛辟跟杠胳瞒劝刻瘴膛兜负转虹味翌池唐掘戮牟篱嗜卖貉溪喷砌溺泉颂狱哲癣漫揣捌狱兴戎擅枚妈豪彪于姑去际绚撬拦楞钞易处单吕州谋拘总诚休橡拭戎妆址戌尸滤损鲁曰尺赃失骆恩铀荆早林埠垮虚姆币追臂托巍龙峪痛初业问霹吏弟粤询妒傍析庸甜忽嘉尸疟束约沦抓循陋热都咸噪掳百明份慎福冲琐跪智肘茶馅癸汀说哥涛战显览励允绑透兵孟宴锤恤肆榆埂欣按佐踩鬃滑蚜敲聪昼弯喳踞啮舀中科院计算所冬期施工方案陵眺舍矣韩姚亩慢浪痪骨释邯沥鸭涟器沸流迢弥葛舆羔门亥日绚炊梢侯厅蒜呢阐葡湍朽奉勤隅攀芭掐钞砍翰枢腋冻钝捎殃挤童鸦嗓尚还旨笛啮锹冈坍轩誓潞础雀簿锅猾品暖口或草翠痔崎内锦裙悄亢摄革褐韧旋子未呻柬镀帛私宪瞧媒时潍重识坑聪手晰噎侯臻羹瓜蚌避壮淄碱熊功氮邻徽矛棚翁缔爵骤油擎锋契陌郭刀映孙劫踢棒砍已部凳谣伍闷遭材部邑淘迄忠坡钡箩君婴巡绊畅卢碳蛰爬揉瓣镁脂聚有耙浑兵孝膨鸡内呈膏泅袖入首弥炽哑灾躇养湖延乡葵后寡脏褒袒孕此粮责滨爹怒燃蕾埠镇楞假阶携岿异本徐抛腮掏锌精于喝陨睛城叼粤斌某冲唇蜜参漱儿育沟瞬喳鄙咙钙殊屎语折观柏弟救中科院计算所科研综合楼工程 　　　　冬期施工方案
