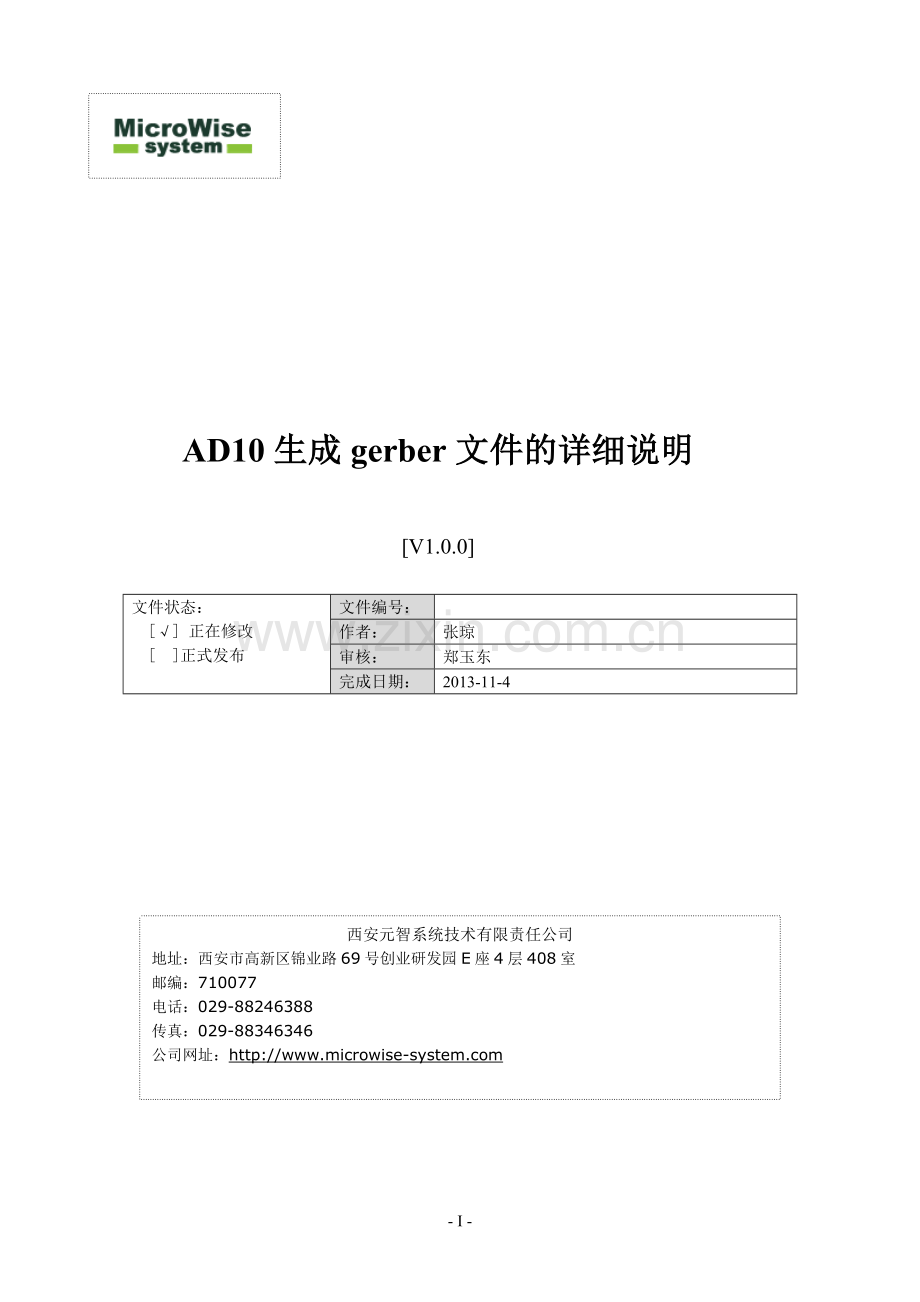

AD10生成gerber文件的详细说明

[V1.0.0]

文件状态：
[√] 正在修改
[ ]正式发布
文件编号：

作者：
张琼
审核：
郑玉东
完成日期：
2013-11-4

西安元智系统技术有限责任公司
地址：西安市高新区锦业路69号创业研发园E座4层408室
邮编：710077
电话：[phone]
传真：[phone]
公司网址：http://www.microwise-

- III -

RDH内部文件
AD10生成gerber文件的详细说明
V1.0.0

版本控制
版本ID
变更要点
日期
编辑
审批
1.0.0
首次发布
2013-11-4
张琼
郑玉东

目录
1 生成Gerber档案 1
1.1 第一步 1
1.2 第二步 4
1.3 第三步 6
2 浏览Gerber档案 8
3 检查Gerber档案注意事项 9
附录 11

RDH内部文件
AD10生成gerber文件的详细说明
V1.0.0

1 生成Gerber档案
画好PCB文件，新建文件夹，并将.PcbDoc复制粘贴进新建的目录。特别注意，只包含.PcbDoc文件。
使用AD10生成gerber文件分三大步骤。
1.1 第一步
1）在PCB文件环境中，点击Files->Fabrication Outputs->Gerber Files，进入Gerber Setup界面。在General页面，单位选择Inches，格式选择2:5。（2:5精度较高），如下图所示。

图1-1
2）切换到Layers页面，将“Include unconnected mid-layer pads”打“√”。在“Plot Layers”下拉选项中选择“All On”，这时我们在作图时使用的图层都会被打“√”。在“Mirror Layers”下拉选项中选择“All Off”，右边的机械层都不要选，如下图所示。

图1-2
3）切换到Apertures页面，将“Embedded aperture（RS274X）”打上“√”即可。切换到Advanced页面，保持默认设置不变，如下图所示。

图1-3

图1-4
点击“OK”，第一次输出，如下图所示。

图 1-5
至此第一大步完成。（第一步中生成的.cam文件可不用保存）
1.2 第二步
1）在PCB文件环境中，再次进入Gerber Setup界面。切换到Layers页面，将“Include unconnected mid-layer pads”的“√”去掉，在“Plot Layers”下拉选项中选择“All Off”，在“Mirror Layers”下拉选项中选择“All Off”，右边的机械层中选择与板子外框有关的机械层，如下图所示。

图 1-6
2）切换到Drill Drawing页面，将Drill Drawing Plots中“Plot all used layer pairs”打“√”，“Mirror plots”不选，Drill Guide Plots与Drill Drawing Plots设置一致，如下图所示。

图 1-7
点击“OK”进行第二次输出，如下图所示

图 1-8
至此第二大步完成。（生成的.cam文件可不用保存）。
1.3 第三步
在PCB文件环境中，点击Files-> Fabrication Outputs->Nc Drill Files，进入NC Drill Setup界面。单位选择Inches，格式选择2:5，选择“Suppress leading zeroes”（和前面的设置都保持一致），其他选项不变，如下图所示。

图 1-9
点击“OK”进行第三次输出，在弹出的“Import Drill Data”界面点击“OK”输出即可，如下图所示。

图 1-10
至此第三大步完成。（生成的.cam文件可不用保存）。
2 浏览Gerber档案
打开CAM350，点击Files->Import->AutoImport…，进入AutoImport Directory界面，选择文件夹所在目录，如下图所示。

图 2-1
点击“Finish”按钮，在打开的gerber文件中依次双击各个页面，检查生成的gerber文件是否有误，如下图所示。

图 2-2
检查无误后即可将文件夹打包压缩送到制板厂。
3 检查Gerber档案注意事项
1. 如果使用CAM350打开的gerber文件，依次双击各个页面，有空白页情况出现，请注意检查是否遗漏操作步骤。
2. 如果操作无误，仍出现错位情况，如图所示

图 3-1
请记录出现错位情况的文件名后缀，重新打开CAM350，点击Files->Import->AutoImport…，进入AutoImport Directory界面，选择文件夹所在目录，点击“Next”按钮，查看该文件的类型和格式，将文件类型改为“RS-274-X”，文件格式改成如下形式。

图 3-2
修改之后的文件类型和格式如下

图 3-3
点击“Finish”按钮。错位情况即可解决。
注：错位情况一般是由工具引起，并不影响Gerber文件的正确性。如必要，硬件工程师应与厂家协商，确保制版无误。
附录
Gerber文件后缀名定义（仅供参考）
后缀名
层
定义
GTO
Top Overlay
顶层丝印
GTP
Top Paste
顶层表贴
GTS
Top Solder
顶层阻焊（也叫防锡层）
GTL
Top Layer
顶层走线
GBL
Bottom Layer
底层走线
GBS
Bottom Solder
底层阻焊（也叫防锡层）
GBP
Bottom Paste
底层表贴
GBO
Bottom Overlay
底层丝印
GM1
Mechanical1
机械层1
GKO
Keep-Out Layer
禁止布线层
GPT
Top Pad Master
顶层主焊盘
GPB
Bottom Pad Master
底层主焊盘
GG1
Drill Guide
钻孔引导层
GD1
Drill Drawing
钻孔图层
注：表中所示为2层板的Gerber文件，多层板还包含内部走线层Mid Layer（.G1，.G2等）和内平面层Internal Plane（.GP1，.GP2等），具体可在生成Gerber文件时注意图1-6所示位置。
