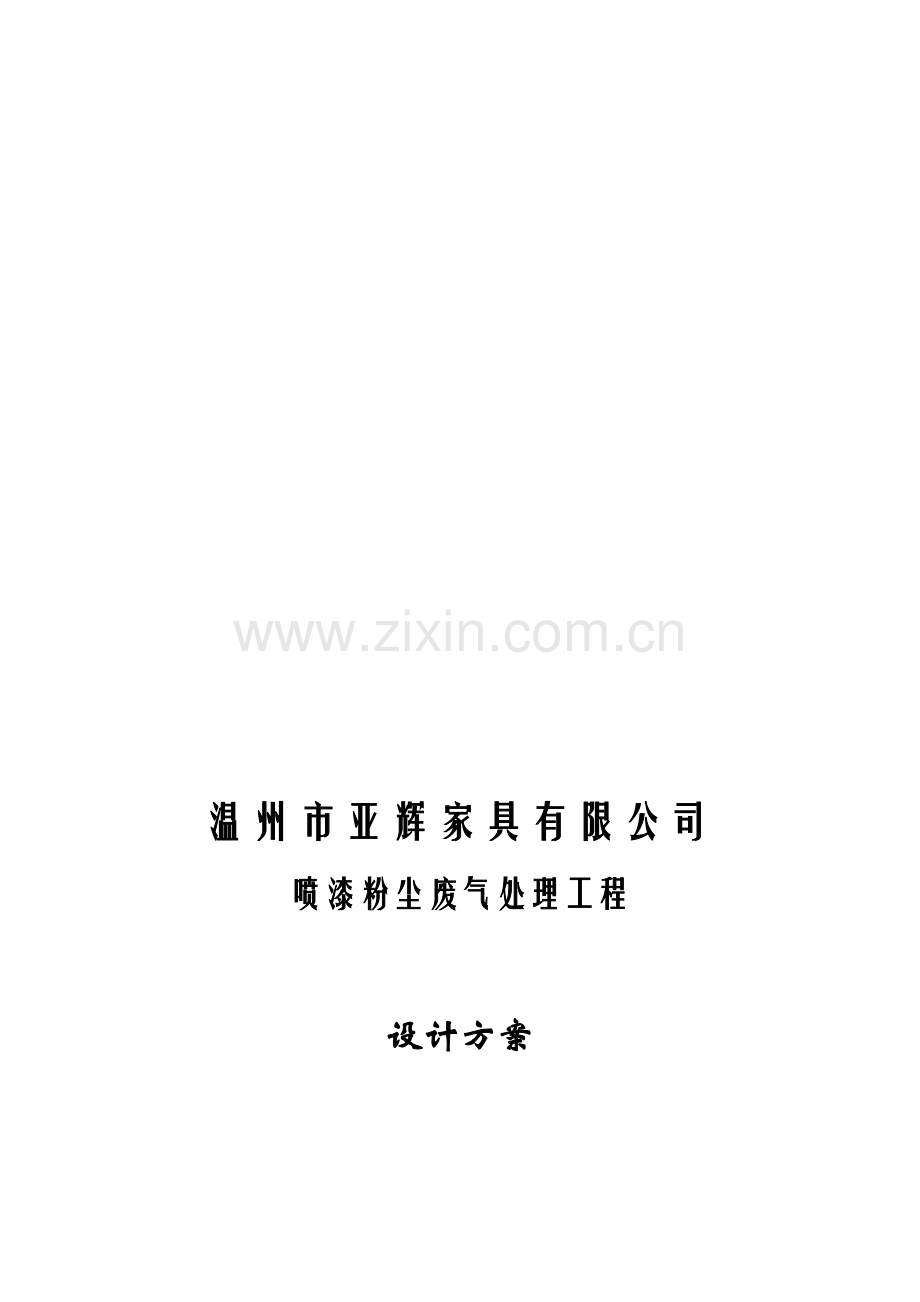

温州市亚辉家具有限公司
喷漆粉尘废气处理工程

设计方案

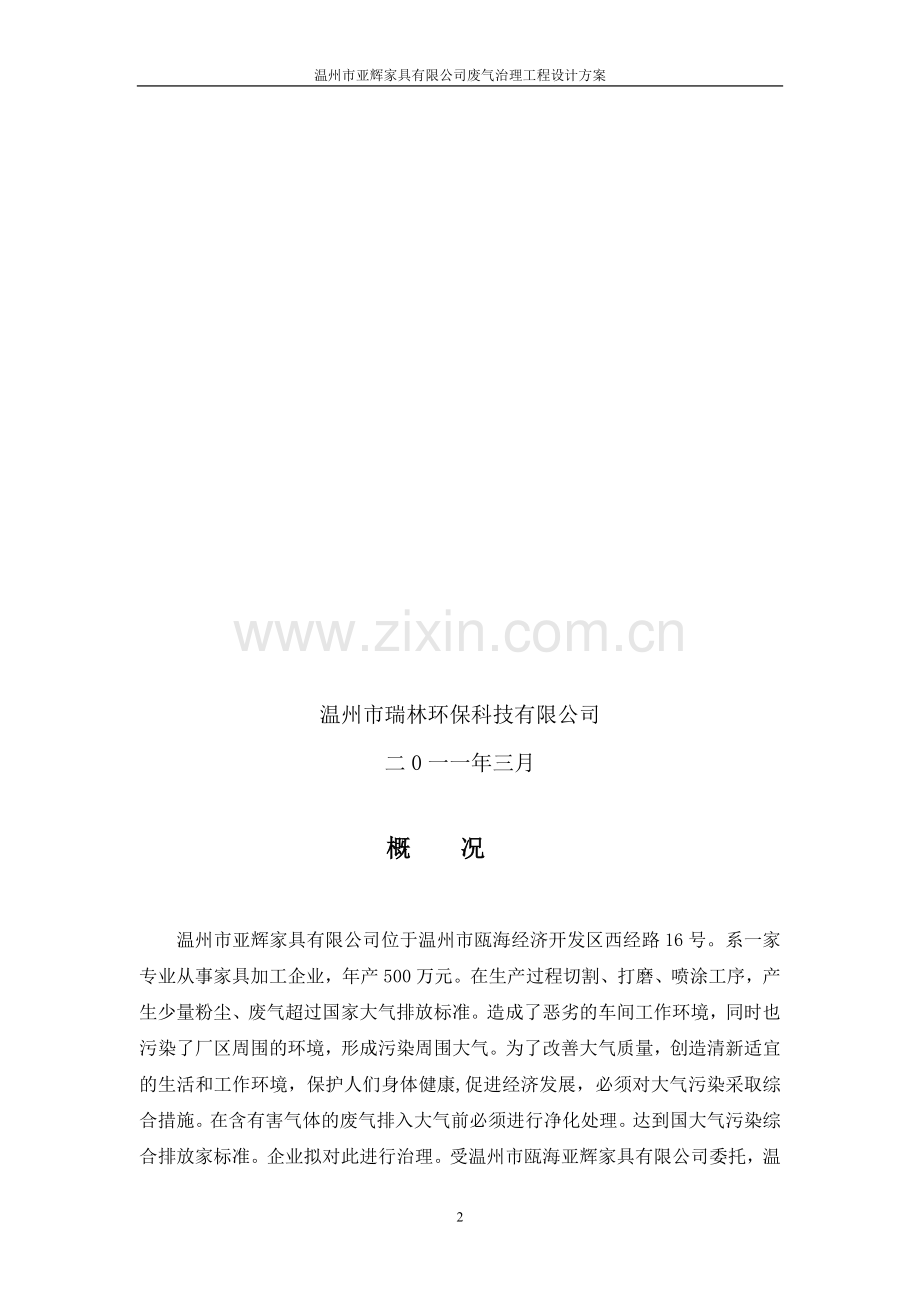

温州市瑞林环保科技有限公司
二0一一年三月

概 况

温州市亚辉家具有限公司位于温州市瓯海经济开发区西经路16号。系一家专业从事家具加工企业，年产500万元。在生产过程切割、打磨、喷涂工序，产生少量粉尘、废气超过国家大气排放标准。造成了恶劣的车间工作环境，同时也污染了厂区周围的环境，形成污染周围大气。为了改善大气质量，创造清新适宜的生活和工作环境，保护人们身体健康,促进经济发展，必须对大气污染采取综合措施。在含有害气体的废气排入大气前必须进行净化处理。达到国大气污染综合排放家标准。企业拟对此进行治理。受温州市瓯海亚辉家具有限公司委托，温州市瑞林环保科技有限公司为其编制废气治理设计方案，供业主以及环保管理部门审核实施。

第一章 设计依据、标准、原则和范围

一、设计依据
1、温州市亚辉家具有限公司提供的污染源、排放状态等有关资料。
2、相关各专业现行标准、规范及手册。
3、GB16297-96《大气污染物综合排放标准》。
4、GB3095-96《环境空气质量标准》。
5、GB14454-93《恶臭污染物排放标准》。
6、TJ36-79《工业企业设计卫生标准》。

二、设计标准
1、根据环保规定要求，工艺尾气、甲苯、二甲苯排放标准为GB16297-96《大气污染物综合排放标准》二级标准（1997年1月1日后设立的污染源）；对于其它没有相关排放标准的，采用非甲烷总烃指标。

表1 GB16297-96 《大气污染物综合排放标准》
（1997年1月1日后设立的污染源）

污染物
排放浓度限值（mg/Nm3）
二级排放速率限值（Kg/h）
无组织排放监控浓度限值（mg/Nm3）
15m
20m
30m
非甲烷总烃
120
10
17
53
4.0
颗粒物
120
3.5
6.9
23
1.0
甲苯
40
3.1
5.2
18
2.4
二甲苯
70
1.0
1.7
5.9
1.2

2、企业生产过程中产生的二甲胺恶臭污染物排放执行GB14454-93《恶臭污染物排放标准》中新改扩建二级标准，排气筒高度不低于15m，具体指标见表2。

表2 GB14454-93 《恶臭污染物排放标准》
序号
控制项目
单位
二级
1
臭气浓度
无量纲
2000

3、1994年6月1日起立项的新、扩、改建设项目及其建成后投产的企业执行二级、三级标准中相应的标准值。

表3 恶臭污染物厂界标准值
序号
控制项目
单位
二级
1
臭气浓度
无量纲
20

三、设计原则
1、借鉴同类型企业处理工艺，充分结合厂方现有的客观条件，因地制宜，制定具有针对性的技术方案。
2、力求治理工艺合理、简单与可靠，节省投资，确保长期稳定运行。
3、设备稳妥可靠、先进，技术经济合理，占地少，运行费用低。
4、尽量采用低噪音和节省能耗处理设施，确保工程质量。

四、设计范围
本项目设计范围：废气、粉尘收集处理系统进口集气总管（现有）至排气筒之间的废气处理设施，包括工艺、设备、电器、自控等设计、安装和调试。
第二章 废气来源与设计参数
一、废气来源
1、废气来源
废气主要来自产品的喷漆过程所产生的废气，二楼、三楼车间共有生产4喷射点，喷射点均安装简易水帘喷台集齐罩，用抽风动力设备，通过风管道在屋顶排放。现有水帘喷台集气罩开口面积约为2.5×1.5m，每台风量为8000-18000 m3/h。
2、设计气量
4个喷射点，集气罩开口面积约为2.5×1.5m，净开口面积约为1.5m2，考虑开口处200Pa负压，吸入速度1.0m/s。三楼喷漆车间已实行封闭，二楼喷漆车间（考虑喷枪的喷射压力较高，喷涂液飞溅速度较快，开口出的负压值和吸入速度应较高），最大限度的封闭集气罩，以做到最小处理废气量，降低运行成本。单个喷射点废气量为： Q1=8500m3/h。
设计取废气量： Q=4×Q1=34000m3/h。

表4 废气参数一览表
废气量
温度
酸碱性
有机物含量
34000m3/h
常温
中性
400mg/Nm3

3、废气污染因子理化性
●甲苯
分子式C7H8；CH3C6H5外观与性状无色透明液体，有类似苯的芳香气味
分子量92.14蒸汽压4.89kPa/30℃ 闪点：4℃ 熔 点-94.4℃ 沸点：110.6℃溶解性不溶于水，可混溶于苯、醇、醚等多数有机溶剂，危险标记7(易燃液体)主要用途用于掺合汽油组成及作为生产甲苯衍生物、炸药、染料中间体、药物的主要原料 。
甲苯是重要的化工原料。也是燃料的重要万分，使用甲苯的工厂、加油站，汽车尾气是主要污染源。城市空气中的甲苯，主要来自与汽油有关的排放及工业活动造成的溶剂损失和排放。贮运过程中的意外事故是甲苯的又一个污染源。甲苯能被强氧化剂氧化，为一级易燃品。进入人体的甲苯，可迅速排出体外。甲苯易挥发，在环境中比较稳定，不易发生反应。由于空气的运动，使其广泛分布在环境中。水中的甲苯可迅速挥发至大气中。甲苯毒性小于苯，但刺激症状比苯严重，吸入可出现咽喉刺痛感、发痒和灼烧感；刺激眼粘膜，可引起流泪、发红、充血；溅在皮肤上局部可出现发红、刺痛及泡疹等。重度甲苯中毒后，或呈兴奋状：躁动不安，哭笑无常；或呈压抑状：嗜睡，木僵等，严重的会出现虚脱、昏迷。甲苯微溶于水，当倾倒入水中时，可漂浮在水面，或呈油状分布在水面，会引起鱼类及其它水生生物的死亡。受污染水体散发出苯系物特有刺鼻气味。甲苯为一级易燃物，其蒸气与空气的混合物具爆炸性。发生爆炸起火时，冒出黑烟，火焰沿地面扩散。进入现场，眼睛、咽喉会感到刺痛、流泪、发痒，并可闻到特殊的芳香气味。
危险特性：易燃，其蒸气与空气可形成爆炸性混合物。遇明火、高热极易燃烧爆炸。与氧化剂能发生强烈反应。流速过快，容易产生和积聚静电。其蒸气比空气重，能在较低处扩散到相当远的地方，遇明火会引着回燃。燃烧(分解)产物：一氧化碳、二氧化碳。
●二甲苯（dimethylbenzene）为无色透明液体；是苯环上两个氢被甲基取代的产物，存在邻、间、对三种异构体，在工业上，二甲苯即指上述异构体的混合物。二甲苯具特臭、易燃，与乙醇、氯仿或乙醚能任意混合，在水中不溶。沸点为137～140℃。二甲苯毒性中等，也有一定致癌性。二甲苯的污染主要来自于合成纤维、塑料、燃料、橡胶，各种涂料的添加剂以及各种胶粘剂、防水材料中，还可来自燃料和烟叶的燃烧气。
结构简式： C6H4 (CH3)2
外 观：二甲苯是一种无色透明液体
密度：0.86 沸点：138.35～144.42℃　溶解性：不溶于水，溶于乙醇和乙醚。毒性:低毒。有刺激性！
一般为对二甲苯、邻二甲苯、间二甲苯及乙基苯的混合物。级别一般为净水3℃和5℃馏程的优级品和一级品。
　广泛用于涂料、树脂、染料、油墨等行业做溶剂；用于医药、炸药、农药等行业做合成单体或溶剂；也可作为高辛烷值汽油组分，是有机化工的重要原料。还可以用于去除车身的沥青。
　　二甲苯具有中等毒性。经皮肤吸收后，对健康的影响远比苯小。若不慎口服了二甲苯或含有二甲苯溶剂时，即强烈刺激食道和胃，并引起呕吐，还可能引起血性肺炎，
●丙酮，又名二甲基甲酮，CH3COCH3，为最简单的饱和酮。是一种无色透明液体，有特殊的辛辣气味。易溶于水和甲醇、乙醇、乙醚、氯仿、吡啶等有机溶剂。易燃、易挥发，化学性质较活泼。分子量58；密度：在25℃时比重0.788；熔点：-94℃，沸点:56.48℃；闪点：-17.78℃(闭杯)。
极限参数：自燃点:465℃ 爆炸极限:2.6%~12.8% 最大爆炸压力:87.3牛/平方厘米 最易引燃浓度:4.5产生最大爆炸压力浓度:6.3% 最小引燃能量:1.15毫焦(当4.97%浓度时) 燃烧热值:1792千焦/摩尔(液体,25℃) 蒸气压:53.33千帕(39.5℃)。
丙酮主要是对中枢神经系统的抑制、麻醉作用，高浓度接触对个别人可能出现肝、肾和胰腺的损害。
二、设计参数
1、设计方案的选择
目前厂方已装水帘喷台，考虑废气中的有机物成分水溶性，废气处理方法采用：活性炭吸附和化学吸附。
一、 活性炭吸附
活性炭对有机气体有非常强的吸附能力和饱和容量，利用这个特性的活性炭吸附漆雾有机废气净化器对喷漆、浸漆、彩色印刷及油漆生产过程中所产生的甲苯、二甲苯及其它有机气体，会起到理想的净化效果。活性炭饱合后需再生处理，处理后的活性炭可继续使用吸附。活性炭再生方法可用蒸气加温再生，活性炭再生，可在体内再生，也可在体外再生，体内再生要求设备为压力容器设备成本高，使用操作较复杂。另一种方法为体外再生，饱合后的活性炭从设备出料取出有专业单位再生，处理后在继续使用。
二、化学吸附
化学吸附是加入化学药剂进行分解和吸附，化学除臭剂产品原料采用最新空气净化技术处理的高效天然植物提取液，如从各种植物根,茎和花果中的提取的有效成份,在高能射线作用下,产生接合聚合作用后形成具有强大作用力的液体，能与各种有害化学有机异味分子迅速发生聚合、取代、置换、吸附等化学反应，改变原有污染气体异味分子结构，使之变成无毒、无味分子。
根据不同的使用环境，采用相应的配方和适当的稀释比例，用来清除多种类型的异味。
产品特点：
1、与利用物理原理的活性炭等进行表面吸附消味相比，利用化学反应的本产品吸附功能超强，被吸着的东西不会逃脱；
2、吸附量是活性炭的100倍以上；
3、用专用设备雾化后，吸收速度非常快，吸收效率高；
4、产品中性，无毒、无可燃性、无腐蚀性、无二次污染、天然环保；
目前活性炭吸附处理不适应该公司使用，活性炭吸附饱合后处理难度大和投资高，本方案采用化学吸附相对理想的治理方案，直接用水喷淋设备通过离心引风机抽取收集，将所有废气送入喷淋塔，水喷淋吸收后高空排放。

2、处理工艺流程

排气筒
引风机
风管
集气罩

循环水槽
脱水装置
喷淋塔
泵增压

去污水处理设施

流程说明：废气采用喷淋吸收治理，通过集气罩收集原有无组织排放废气，通过风管在引风机牵引作用下送入喷淋设备，喷淋洗涤后的废气经过化学药剂分解和吸附，经15m高排气筒高空排放。考虑两条生产线可能会不同时运行，在风管道上需设置截换阀门，对没有运行的生产线进行封闭截换，以减少废气量，降低运行成本。设备喷淋液循环使用，循环液体积0.3m3，饱和浓度15%，循环时间约60小时需排放。
3、主要设备选型和参数
●喷淋吸收塔
考虑吸收液对被吸收物的溶解性较好，选用气相连续型的设备作为吸收塔，本设计选用喷淋塔，为保证气液的充分结合，更有效的利用相互之间的亲和力，设备采用文氏管进口（考虑文丘里喉口流速30m/s）设计，并在设备内设置一层筛板。由于企业的生产线基本同时运行，且喷淋塔对负荷（最大准许）的变化影响不是很大。设计考虑每台废气量为8500m3/h，二台，设备参数见表5。

表5 喷淋设备参数设计一览表
塔设备
直径（m）
总高（m）
流速（m/s）
备注
第一级
1.20
4.8
3.2
PVC塑料质

●配套设备
a、离心引风机
型号Y4-72№6C，流量9551m3/h，全压1059Pa，转速1960r/min，电机功率5.5Kw，防爆电机，共3台。（一台备用）
b、离心泵
IS50－20－15，流量8m3/h，扬程20m，转速1450r/min，电机功率1.5Kw，防爆电机，共3台。（一台备用）
c、管道
φ450/700，其中直径450的管道，直径700的管道，黑铁皮或铅板制作。
d、现有集气罩改造。
e、水管、管件
PVC管，阀门。
f、排气筒
φ350，PVC塑料制作，高度1.5m。
g、循环水槽
PVC塑料制作，有效容积1.5m3。
第三章 粉尘来源与设计参数
一、粉尘来源
1、粉尘来源
粉尘主要来自各切割、压刨、打磨的过程产生粉尘，1楼、共有生产6喷射点，喷射点均安装简易处理除尘设备，用抽风动力设备，在车间内排放。造成车间内到处都是粉尘，2楼打磨车间没有安装简易处理除尘设备.
目前该公司已安装旋风除尘器，有于除尘设备缺陷，造成除尘设备停置。本方案对尘采用干式捕集法，把原有的旋风除尘器改用袋式除尘器处理。
　　袋式除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器地，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。一般新滤料的除尘效率是不够高的。滤料使用一段时间后，由于筛滤、碰撞、滞留、扩散、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。另外，除尘器的阻力过高会使除尘系统的风量显著下降。因此，除尘器的阻力达到一定数值后，要及时清灰。清灰时不能破坏初层，以免效率下降。
袋式除尘器性能的好坏，除了正确选择滤袋材料外，清灰系统对袋式除尘器起着决定性的作用。为此，清灰方法是区分袋式除尘器的特性之一，也是袋式除尘器运行中重要的一环。
本项目选用LPM32-5箱式脉冲袋式除尘器，可以直接安装原有附近旋风除尘器的边。
特点：
结构紧凑合理，噪音低、体积小、过滤面积大。处理含尘风量8000～17000m3/h均集风机、电机、消声设施、自动卸灰于一体，使用极为方便。适用于各种粉尘气体，具有耐高温、耐酸、耐碱、防静电等，运用高品质滤料。除尘效率高达99.5%，采用先进的高寿命阀门等配件，使自净清灰系统更加完善。通常可在120℃以下常温使用，也可提供230℃以下高温设备，用户提示特殊需要，根据不同场合除尘要求可供选择以取得最佳处理效果。
　袋式除尘器的优点是：
　　1、除尘效率高，可捕集粒径大于0.3微米的细小粉尘，除尘效率可达99%以上。
　2、使用灵活，处理风量可由每小时数百立方米到每小时数十万立方米，可以作为直接设于室内，机床附近的小型机组，也可作成大型的除尘室，即“袋房”。
3、结构比较简单，运行比较稳定，初投资较少（与电除尘器比较而言），维护方便。以达到最小的能耗除尘效率，使系统除尘率达到95%以上。

二、废气处理流程图：

粉尘 引风机 除尘装置 烟囱 高空排放

粉尘处置
泵（循环）

袋式除尘器工作原理除尘器主要由上箱体、中箱体、灰斗、卸灰系统、喷吹系统和控制系统等几部分组成，并采用下进气分室结构。含尘烟气由进风口经中箱体下部进入灰斗；部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗，其它尘粒随气流上升进入各个袋室。经滤袋过滤后，尘粒被阻留在滤袋外侧，净化后的气体由滤袋内部进入箱体，再通过提升阀、出风口排入大气。灰斗中的粉尘定时或连续由螺旋输送机及刚性叶轮卸料器卸出。随着过滤过程的不断进行，滤袋外侧所附积的粉尘不断增加，从而导致袋除尘器本身的阻力也逐渐升高。当阻力达到预先设定值时，清灰控制器发出信号，首先令一个袋室的提升阀关闭以切断该室的过滤气流，然后打开电磁脉冲阀，压缩空气由气源顺序经气包、脉冲阀、喷吹管上的喷嘴以极短的时间（ 0.065～0.085秒）向滤袋喷射。压缩空气在箱内高速膨胀，使滤袋产生高频振动变形，再加上逆气流的作用，使滤袋外侧所附尘饼变形脱落。在充分考虑了粉尘的沉降时间（保证所脱落的粉尘能够有效落入灰斗）后，提升阀打开，此袋室滤袋恢复到过滤状态，而下一袋室则进入清灰状态。使废气得到比较全的收集净化，废气经过净化再向高空排放。
三、主要设施及性能参数
1．除尘处理装置LPM32-5脉冲袋式除尘器 一台
设备技术性能：
处理能力：8000-17000 m3/h
总过滤面积：160m²
压力：1470-1700Pa
燥音：78dB(A)
功率：11kw
除尘率＞95%
尺寸：3.58×1.76×3.92m

第四章 公用工程

一、动力配电
本工程总装机容量25kW，日实用平均功率约25kW。废气处理每台主要动力设备为1台离心泵1.5kW，1离心风机5.5kW。除尘设备风机动力11kW，各泵机控制可在控制箱上进行。导线敷设进户线采用VV22电力地缆直埋敷设。风机水泵和喷射装置联动。
照明
据处理设施布置特点，照明的光源可采用节能灯。
电气控制
所有用电设备用电量不大，采用“自动开关+接触控制+热继电器保护”，启动方式。
接地
在.04KV电源进线处设置电气中性点重复接地装置，接地电阻<10Ω。
各有用电设备的金属外壳，低电压配电间的低压配申，外壳必须可靠接地。

　　 设备用电负荷
序号
用电位置
设备名称
数量
(台)
装机(kw)
单机
功率
总数
使用功率
(kw)
1
除尘设备
风机
1
11
11
11
2
废气设备
风机
2
5.50
11
11
3
废气设备
药泵
2
1.10
2.20
2.20
4
合计

24.2
24.2
处理设计双电原供电，由业主将电源线送至污水站配电柜，其功率补偿由业主一并考虑。配电和自动控制系统有防潮、防漏电和可靠的接地措施，各类电气设备均设电路短路和过载保护装置，以确保用电设备安全运行。

二、工程用地
本项目废气每台占地面积为5~6m2（不算管道占地）。
除尘设备占地面积为10m2（不算管道占地）。

第五章 项目投资与经济概算
一、项目投资
（1）除尘项目投资概算如表7

表7 除尘项目投资概算汇总一览表 （单位：万元）
序号
项目名称
型号或规格
数量
单位
单价
合价
1
箱式脉冲袋式除尘器
LPM32-5
1
套
9.80
9.80
2
离心风机
4-72№5A
1`
套

厂方已有
3
风管
φ500

m

按实计算
4
管道阀门
配套
1
套

0.30
5
动力配电
配套
1
套
0.10
0.10
6
零星材料

1
套
0.10
0.10
7
直接费合计
∑(1~6)
10.30
8
安装费
(9)×10%
1.03
9
合计
∑(7~8)
11.33
10
工程设计费

--
11
开车调试费

0.50
12
不可预见费
(9)×5%
--
13
运费

0.20
14
税金、社保
∑(9＋11+13)×8%
0.96
15
总计

12.99

(2)喷漆废气项目投资概算如表8

表8 喷漆废气项目投资概算汇总一览表 （单位：万元）
序号
项目名称
型号或规格
数量
单位
单价
合价
1
喷淋塔
Φ130×4.80
2
套
3.50
7.00
2
离心风机
4-72№5A
3
套
0.60
1.80
3
风管
φ500

m

按实计算

药泵

3
台
0.12
0.36
4
管道阀门
配套

0.20
5
动力配电
配套
2
套
0.10
0.20
6
零星材料

2
套
0.10
0.20
7
直接费合计
∑(1~7)
9.76
8
安装费
(7×10%
0.98
9
合计
∑(7＋8)
10.74
10
工程设计费

--
11
开车调试费

0.60
12
不可预见费
(7)×5%
--
13
运费

0.20
14
税金、社保
∑(9+11＋12)×8%
0.95
15
总计

12.49

工程总合计：12.99＋12.49=25.48万元
（3）运行成本
1、电费
电价按0.80元/度计，年需电费为25×0.80×8×300 = 48000元。
2、人工费
兼职即可。
3、水费
每台废气喷淋塔用水约五天换一次，需要1.2吨，年需水费为
300÷5×1.2×2×2.50=360元
4、药费
5㎏×140元×60=42000元/年
运行费用：48000＋360＋42000元=90360元/年
日运行费用：90360÷300 = 301元
第六章、技术和售后服务
a严格按企业标准等规定提供合格设备及安装调试。
b设备质保期：自安装调试合格之日起一年。
c公司来完成产品的安装调试和售后服务等工作。
d设备在质保期内如因卖方质量问题，卖方免费修复、更换，如因买方问题（或在保质期外）卖方也及时修复和更换，但费用由买方承担。
e公司对设备进行了解运行、质量使用情况，倾听顾客意见。随时帮助顾客解决产品的另配件、技术培训、维修等服务以满足顾客的需要。
f对用户方的相关技术人员、管理人员、操作人员进行培训，让用户方掌握本系统的工艺流程、工作原理、主要设备的结构及性能、系统的运行操作与监控、故障排除、设备的维护保养、易损件的配备与维修。
第七章、运行管理
1、每次开机前，除尘设备里粉尘清理，确保气体流通。
2、喷淋塔里保持水位为1000mm，若低于时加液或加水，但不得超过高限水位。
3、检查电源，启动风机与水泵，整个系统运转正常状态。
4、风机与水泵如出现异声，应停机进行检查，如遇风机出现忽然停机运转。通知治理公司派员维修。
5、根据运行情况及时更换水池里水液，若出现水池液水pH过低，应立即予以更换新液。
6、注意事项：
①应定期检查水位，以防损坏水泵。
②风机若出现过大震动噪声，应通知专业人员来处理。
③更换液应排向废水治理系统进行处理。
④除尘器不适应有粘性的粉尘。
