世伟洛克针型阀
　记者带着这个问题采访了国内该领域颇具建树的多位专家、学者，并深入大型机械制造企业内部，与相关企业领导者进行了面对面的交流。在记者了解到的情况中，涉及最多的话题仍是用户不信任、市场缺失的问题。由于受旧思想观念、相关体制的制约，以及某些起决策作用的领导者不愿意、没勇气承担风险与责任，以致冷、热连轧项目国产化步伐依然步履蹒跚，这几乎是被采访者共同的慨叹。
　　中国重型机械行业协会高级工程师李昌荣对此也很是担忧。他指出，由于用户的不信任，国内不同钢厂重复引进的问题仍很严重，且不同钢铁企业纷纷引进不同国家的工艺设备，由此我国曾一度被称为“钢铁工业的博览会”。
　　追本溯源，难道是国产设备尚不能跟上国内冶金工业的发展速度，以至于我们的用户企业都迫不得已地去花高价钱买进口设备？事实并非如此，业内专家认为，经过50多年的发展，当前国内的冷、热连轧设备自主化水平已经有了质的飞跃。

针型阀>>角式针型阀>>角式针型阀

产品名称：
角式针型阀
产品型号：
J24W
产品口径：
DN3-6
产品压力：
0.6~10.0Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
角式针型阀概述：
J24W角式针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。

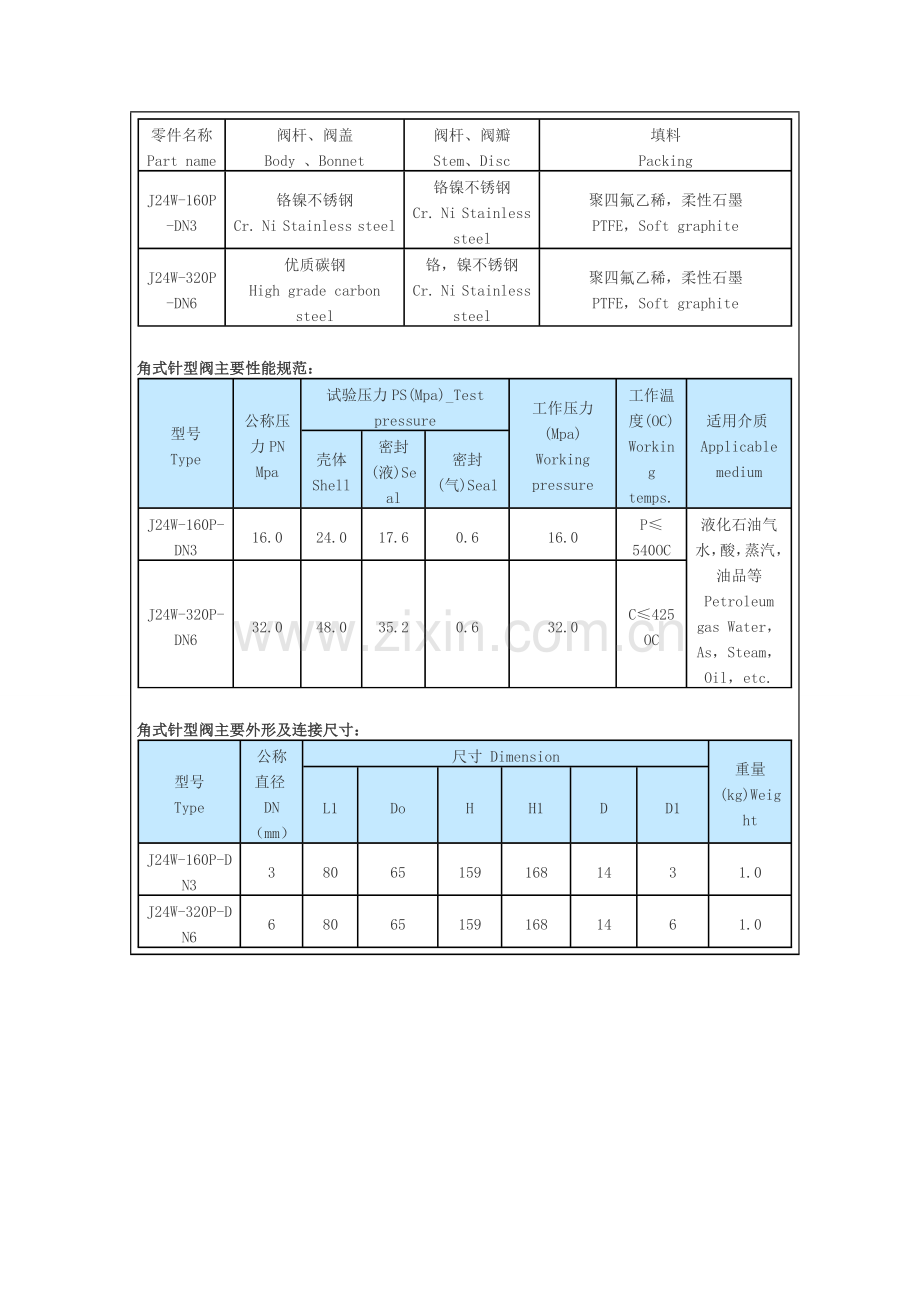

角式针型阀主要零件材料：
零件名称
Part name
阀杆、阀盖
Body 、Bonnet
阀杆、阀瓣
Stem、Disc
填料
Packing
J24W-160P-DN3
铬镍不锈钢
Cr. Ni Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
J24W-320P-DN6
优质碳钢
High grade carbon steel
铬，镍不锈钢
Cr. Ni Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite

角式针型阀主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J24W-160P-DN3
16.0
24.0
17.6
0.6
16.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J24W-320P-DN6
32.0
48.0
35.2
0.6
32.0
C≤425 OC

角式针型阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
L1
Do
H
H1
D
D1
J24W-160P-DN3
3
80
65
159
168
14
3
1.0
J24W-320P-DN6
6
80
65
159
168
14
6
1.0

针型阀>>压力表三通阀>>压力表三通针型阀

产品名称：
压力表三通针型阀
产品型号：
J19W
产品口径：
DN6-32
产品压力：
0.6-32.0MPa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
压力表三通针型阀概述：
仪表针型阀主要有截止阀和球阀，其功用是作开启或切断管道通路用,是仪表测量管路系统中重要组成部分。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应注意使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。针型阀有螺纹连接、卡套连接、焊接。针型阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动装置（手轮、齿轮箱或气动、电动装置等）组成。 针型阀门里的阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称为内件，此外还有紧固件、密封件等。

针型阀>>压力表针型阀>>压力表针型阀

产品名称：
压力表针型阀
产品型号：
JJM1
产品口径：
DN5
产品压力：
1.6-32.0Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
压力针型阀主要零件材料Materials for main parts
零件名称
Part name
阀杆、阀盖、螺栓Body,Bonnet bolt
阀杆、阀瓣密封圈Stem,Disc,Gasket
填料
Packing
垫片
Gasket
手柄
Hande
JJM1-160-DN5
铬镍不锈钢Cr.NiStainlesss steel
不锈钢
Stainless steel
聚四氧乙稀、柔性石墨PTEF,Soft graphite
橡胶石棉板Latex asbestos
优质碳钢
High grade
Garbon steelll

压力表针型阀主要性能规范Chief property and specifieation
型号
Type
公称压力
(MPa)
Nominal
pressure
试验压力PS(MPs)
Test pressure
工作压力(MPa)
Working
pressure
工作温度(℃)
Working
temperature
适用介质Applicable
mediun
壳体Shell
密封
（液）Seal
密封
（气）Seal
JJM1-160-DN5
16.0
24.0
17.6
0.6
16.0
P≤200℃
液化石油气水、油品等Petroleun gas Water,
Oil etc.
C≤425℃

压力表针型阀主要外形及连接尺寸Main external and connecting dimensions(mm)
型号Type
公称直径DN(mm)Nominal
dameter
尺寸Dimensions
重量(Kg)Weight
L1
Do
L2
H
H1
L3
M1
M2
JJM1-160
5
116
65
85
98
105
40
M20×1.5左
M20×1.5
1.0

针型阀>>压力计针型阀>>压力计针型阀

产品名称：
压力计针型阀
产品型号：
J49H
产品口径：
DN3-6
产品压力：
0.6~10.0Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
压力计针型阀概述：
压力计针型阀比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.

压力计针型阀主要零件材料：
零件名称
Part name
阀杆
Stem
阀体
Body
阀底座
Base
填料
Packing
填料阀盖 Packing
bonnet
手轮Handwheel
J49H-320-DN3
碳钢
Carbon steel
铬不锈钢
Cr. Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
碳钢Carbon steel
优质碳钢
High grade carbon steel
J49H-320P-DN6
铬镍不锈钢
Cr. Ni Stainless stee
铬不锈钢
Cr. Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢Stainless steel
压力计针型阀主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J49H-320
32.0
48.0
35.2
0.6
32.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J49H-320P
32.0
48.0
35.2
0.6
32.0
C≤425 OC

压力计针型阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
L1
D1
D2
L2
H
H1
h
H’
M1
L3
J49H-320
3
60
65
50
60
88
100
15
φ70
M20×1.5
16
1.3
J49H-320P
6
60
65
50
60
88
100
15
φ70
M20×1.5
16
1.3

首页>>产品中心>>液化石油气针型阀

一、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J13W-16Ⅲ
1.6
2.4
1.76
0.6
1.6
P≤540OC
液化石油气水，酸，蒸汽，油品等
Petroleum gas Water，As，Steam，Oil，etc.
J13W-40Ⅲ
4.0
6.0
4.4
0.6
4.0
J13W-160Ⅲ
16.0
24.0
17.6
0.6
16.0
C≤425 OC
J13W-320Ⅲ
32.0
48.0
35.2
0.6
32.0

二、液化石油气针型阀主要外形及连接尺寸：
型号
Type
管螺纹G Pipe worm
尺寸 Dimension
重量(kg)Weight
Do
L
H
H1
d
6
1/4
60
58
90
100
4
0.65
10
3/8
60
60
90
100
5
0.67
15
1/2
65
64
90
105
6
0.8
20
3/4
80
78
105
122
8
1.08
25
1
100
90
120
135
10
1.9
32
11/4
120
120
180
195
15
5.0
40
11/2
140
140
200
220
18
7.5
订货须知：
一、①液化石油气针型阀产品名称与型号②液化石油气针型阀口径③液化石油气针型阀是否带附件二、若已经由设计单位选定公司的液化石油气针型阀型号，请按液化石油气针型阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
QFF3阀组针型阀
针型仪表阀
J13W高压内螺纹针型阀
J23W铬镍不锈钢焊接针型阀
J29H针型仪表阀
J49H不锈钢仪表针型阀
不锈钢针型仪表阀
针型阀
JJY1卡套针型阀
J13W型针型阀
J24W角式高压针型阀
CJ123F型针型阀
J19H压力表针型阀
J61Y焊接针型阀
J23SA型针型阀
JJM8不锈钢压力表针型阀

疏水阀>>仪表疏水阀>>仪表不锈钢疏水阀

产品名称：
仪表不锈钢疏水阀
产品型号：
CS19W
产品口径：
DN6-32
产品压力：
1.6Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
仪表不锈钢疏水阀结构特点：
1、带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命。
2、备有过滤器自排污。
3、该阀动作灵敏可靠，排水量大。

仪表不锈钢疏水阀工作原理:
本疏水阀是利月热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。
主要外形尺寸与连接尺寸

圆盘式仪表不锈钢疏水阀外形尺寸图

产品型号
口径
(DN)
连接方式
最高允许温度℃
阀体材质
外形尺寸
CS19W-16P
6
螺纹
250℃
0Cr18Ni9
50
48
30
18
CS19W-16P
8
螺纹
250℃
0Cr18Ni9
50
48
30
18
CS19W-16P
10
螺纹
250℃
0Cr18Ni9
52
58
35
23
SLZ热动力型
6
螺纹
250℃
0Cr18Ni9
40
33
24
9
SLZ热动型
8
螺纹
250℃
0Cr18Ni9
40
33
24
9
SLZ热动型
10
螺纹
250℃
0Cr18Ni9
52
37
26
11

产品型号
口径（DN）
B
H
H1
H2
ST-16C可调恒温式
15
62
162
95
67
20
68
162
95
67
25
75
168
93
75
32
80
175
100
80

型号
BNF1
BNF2
连接方式
ZG1/2″
ZG3/4″
ZG1″
ZG1/2″
ZG3/4″
ZG1″
通径
15
20
25
15
20
25
外形尺寸（mm）
L
100
105
105
100
105
105
W
63
63
63
63
63
63
重量（Kg）
0.8
0.9
0.9
0.8
0.9
0.9

首页>>产品中心>>仪表不锈钢疏水阀

一、产品[仪表不锈钢疏水阀]的详细资料：
产品名称：圆盘式仪表不锈钢疏水阀

二、结构特点：
1、带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命。
2、备有过滤器自排污。
3、该阀动作灵敏可靠，排水量大。
三、工作原理：
本疏水阀是利月热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。
产品型号
口径
(DN)
连接方式
最高允许温度℃
阀体材质
外形尺寸
CS19W-16P
6
螺纹
250℃
0Cr18Ni9
50
48
30
18
CS19W-16P
8
螺纹
250℃
0Cr18Ni9
50
48
30
18
CS19W-16P
10
螺纹
250℃
0Cr18Ni9
52
58
35
23
SLZ热动力型
6
螺纹
250℃
0Cr18Ni9
40
33
24
9
SLZ热动型
8
螺纹
250℃
0Cr18Ni9
40
33
24
9
SLZ热动型
10
螺纹
250℃
0Cr18Ni9
52
37
26
11
四、仪表不锈钢疏水阀主要外形尺寸与连接尺寸：
产品型号
口径（DN）
B
H
H1
H2
ST-16C可调恒温式
15
62
162
95
67
20
68
162
95
67
25
75
168
93
75
32
80
175
100
80
五、仪表不锈钢疏水阀主要外形尺寸与连接尺寸：
型号
BNF1
BNF2
连接方式
ZG1/2″
ZG3/4″
ZG1″
ZG1/2″
ZG3/4″
ZG1″
通径
15
20
25
15
20
25
外形尺寸（mm）
L
100
105
105
100
105
105
W
63
63
63
63
63
63
重量（Kg）
0.8
0.9
0.9
0.8
0.9
0.9
订货须知：
一、①仪表不锈钢疏水阀产品名称与型号②仪表不锈钢疏水阀口径③仪表不锈钢疏水阀是否带附件二、若已经由设计单位选定公司的仪表不锈钢疏水阀型号，请按仪表不锈钢疏水阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
ST系列可调恒温式疏水阀
疏水阀
热动力式蒸汽疏水阀
CS14F液体膨胀式疏水阀
恒温疏水阀
双金属片式疏水阀
可调双金属片式蒸汽疏水阀
可调温度蒸汽疏水阀
钟形浮球式疏水阀
ES8B钟形浮子式疏水阀
不锈钢疏水阀
疏水调节阀

针型阀>>仪表针型阀>>仪表针型阀

产品名称：
仪表针型阀
产品型号：
J19H
产品口径：
DN6-15
产品压力：
0.6-32.0MPa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
仪表针型阀概述：
针形阀门的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。 针形阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。 针形阀门与压力表配合使用是最合适的了，一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。

仪表针型阀主要零件材料：
零件名称
Part name
阀杆
Stem
阀体
Body
阀底座
Base
填料
Packing
填料阀盖 Packing
bonnet
手轮Handwheel
J19H-320-DN6
碳钢
Carbon steel
铬不锈钢
Cr. Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
碳钢Carbon steel
优质碳钢
High grade carbon steel
J19W-320P-DN15
铬镍不锈钢
Cr. Ni Stainless stee
铬不锈钢
Cr. Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢Stainless steel
仪表针型阀主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J19H-320
32.0
48.0
35.2
0.6
32.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J19W-320P
32.0
48.0
35.2
0.6
32.0
C≤425 OC
仪表针型阀主要外形及连接尺寸：
型号
Type
公称直径
DN（mm）
尺寸 Dimension
重量(kg)Weight
L1
Do
D2
D1
H
H1
M1
Rc
J19H-320
6
100
65
14
5
100
110
M20×1.5左
-
1.2
J19W-320P
15
85
65
-
-
100
110
M20×1.5
G1/2”
1.0

调节阀>>针型调节阀>>针形调节阀

产品名称：
针形调节阀
产品型号：
T42H
产品口径：
DN20-100
产品压力：
0.6~10.0Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
针形调节阀概述：
T42H针形调节阀，安装在中压锅炉管道.减温减压装置管道上，供调节流量用

首页>>产品中心>>J29H针形仪表阀

一、产品[针型阀]的详细资料：
产品型号：J29H-1.6(32)P型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆
Stem
阀体
Body
阀底座
Base
填料
Packing
填料阀盖 Packing
bonnet
手轮Handwheel
J29H-320-DN3
碳钢
Carbon steel
铬不锈钢
Cr. Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
碳钢Carbon steel
优质碳钢
High grade carbon steel
J29H-320P-DN6
铬镍不锈钢
Cr. Ni Stainless steel
铬不锈钢
Cr. Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢Stainless steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J29H-320
32.0
48.0
35.2
0.6
32.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J29H-320P
32.0
48.0
35.2
0.6
32.0
C≤425 OC
四、J29H针形仪表阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
L1
D1
D2
L2
H
H1
M1
M2
J29H-320
3
60
65
50
65
85
93
M14×1.5
M20×1.5
1.0
J29H-320P
6
60
65
50
65
85
93
M14×1.5
M20×1.5
1.0
订货须知：
一、①J29H针形仪表阀产品名称与型号②J29H针形仪表阀口径③J29H针形仪表阀是否带附件二、若已经由设计单位选定公司的J29H针形仪表阀型号，请按J29H针形仪表阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
QFF3阀组针型阀
针型仪表阀
J13W高压内螺纹针型阀
J23W铬镍不锈钢焊接针型阀
不锈钢针型仪表阀
针型阀
JJY1卡套针型阀
J13W型针型阀
J24W角式高压针型阀
CJ123F型针型阀
J19H压力表针型阀
液化石油气针型阀
J61Y焊接针型阀
J23SA型针型阀
JJM8不锈钢压力表针型阀

首页>>产品中心>>J23SA型针型阀

一、产品[针型阀]的详细资料：
产品型号：J23SA-1.6(32)型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀杆、阀盖、螺栓
Pole 、Bonnet、Bolt
阀杆、阀瓣、密封垫 Stem、Disc、Gasket
填料
Packing
垫片Gasket
手轮Handwheel
J23SA-320
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢
Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
橡胶石棉板 Latex asbestos
优质碳钢High grade carbon steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
J23SA-160
16.0
24.0
17.6
0.6
16.0
P≤540OC
液化石油气水，酸，蒸汽，油品等
Petroleum gas Water，As，Steam，Oil，etc.
C≤425 OC
四、J23SA型针型阀主要外形及连接尺寸：
型号
Type
公称直径
DN（mm）
尺寸 Dimension
重量(kg)Weight
L
V1
Do
H
H1
L1
L1
J23SA-320
6
260
14
65
175
190
160
54
2.6
订货须知：
一、①J23SA型针型阀产品名称与型号②J23SA型针型阀口径③J23SA型针型阀是否带附件二、若已经由设计单位选定公司的J23SA型针型阀型号，请按J23SA型针型阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
QFF3阀组针型阀
针型仪表阀
J13W高压内螺纹针型阀
J23W铬镍不锈钢焊接针型阀
J29H针型仪表阀
J49H不锈钢仪表针型阀
不锈钢针型仪表阀
针型阀
JJY1卡套针型阀
J24W角式高压针型阀
CJ123F型针型阀
J19H压力表针型阀
液化石油气针型阀
J61Y焊接针型阀
JJM8不锈钢压力表针型阀

首页>>产品中心>>CJ123H型针型阀

一、产品[针型阀]的详细资料：
产品型号：CJ123H-1.6(32)型
产品名称：针型阀

二、主要零件材料：
零件名称
Part name
阀体
Body
阀杆
Stem
阀底座,法兰 Base, Flange
填料
Packing
阀料阀盖Packing bonnet
手轮Handwheel
CJ123H1-250-DN15
铬镍不锈钢
Cr. Ni Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
不锈钢Stainless steel
优质碳钢High grade carbon steel
三、主要性能规范：
型号
Type
公称压力PN Mpa
试验压力PS(Mpa)_Test pressure
工作压力(Mpa) Working pressure
工作温度(OC) Working temps.
适用介质Applicable medium
壳体
Shell
密封(液)Seal
密封(气)Seal
CJ123H1-250-DN15
25.0
37.5
27.5
0.6
25.0
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
C≤425 OC
四、CJ123H型针型阀主要外形及连接尺寸：
型号
Type
公称直径DN（mm）
尺寸 Dimension
重量(kg)Weight
RA
Rc
Do
H
H1
d
CJ123H1-250-DN15
15
M20×1.5
G1/2”
65
100
110
5
1.4
订货须知：
一、①CJ123H型针型阀产品名称与型号②CJ123H型针型阀口径③CJ123H型针型阀是否带附件二、若已经由设计单位选定公司的CJ123H型针型阀型号，请按CJ123H型针型阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
QFF3阀组针型阀
针型仪表阀
J13W高压内螺纹针型阀
J23W铬镍不锈钢焊接针型阀
J29H针型仪表阀
J49H不锈钢仪表针型阀
不锈钢针型仪表阀
针型阀
JJY1卡套针型阀
J13W型针型阀
J24W角式高压针型阀
J19H压力表针型阀
液化石油气针型阀
J61Y焊接针型阀
J23SA型针型阀
