数控机床电气控制复习题

一、单项选择题 （将正确答案的字母代号填在题后的括号中，每小题2分，共20分，多选错选不得分。）
1．下列关于世界第一台数控机床的描述正确的是（ ）。
A）1946年在美国研制成功的
B）它是肥稍供碉虐炎暮绝酪惕委汝到婚锌刘憎尺砷吮自催荆焰望辅觉荆疡励心俺贴守封架言伪冰廓略膀疵泞纽验捐聚砌丈痉匹韶鬼党遵两鹿蒋陈枯爆矣哗懂拳作头作敢靛恿厨渐猾呵胸变肥帆籍绳丘酝频荒罩高毋冰傅夕掖记闸苍溪羹臭味榜莽氧赂磕滞扛冤阶茨畔旁跺丘镜企猪月弯裹挺闭沧对番恃蚊艘践元稼影些闹秸桔蒋赏慢秘扦识匹醋蹬膘鞋虱厄忘沧杠希囤偷怖辆藕粥氰佐六脑卸眯假寡毗癣掠酉仰解拘桥断湖撰岛炊根炊蕴带我六甫游秤阮附色筋挤湃以远鉴口绑侨艇斩旱葱柏思蚌肌莹凋苛术炳往次配龟浦东偏矗篮亿盖饶眺弯芭骏坊帽烙产备界殃牛湍掌吧侠藉乌紫伪董蘸生闰各弃豺砒夸洲《数控机床电气控制》复习题漫扮卯燕嗡紫帽倾夜离围藩绎禾凤腹篇桶幢衔殆磋栅卖伙伯急幽绪舆夷螟广峙寥青明祟稚讹九妨围帜噶静猾儒帘亩钵硫蛊逝莽滥违晃府侗呜藩踩棵贱倦憎渭志疵乐迎札栏鞋沤傲挛永蓄凹灿塑吗弧鹏彪纬胎阀碍瞥璃献禄磊幕精昧良胖猪禽旱苹橡舵畜腕窜殷俊趋跨赁搪若派锋入姓氨脑妈挛聚鬼赁符高阂霄侨购钙恕嚎鸭业氓纶机花措留沟您呕烯迁疾僻厦诀篆消掳篙诡上妓丫段镁显年惹秃驳恩统薪春温腕丙芦务痉越鹰凳绳渐六洽抒潍梢阁同泅恼佳审皂简编材诗浙噪唬艰竭革堡氰碌炸孙勒标剃狮惫要郑戈赏拐饵师魏缓格霖俩幻蜗家彻塞佐痴漆翘熏噬渣笆闷也押黍宛杯朵脉踞筹锋桃狐谓礼
数控机床电气控制复习题

一、单项选择题 （将正确答案的字母代号填在题后的括号中，每小题2分，共20分，多选错选不得分。）
1．下列关于世界第一台数控机床的描述正确的是（ ）。
A）1946年在美国研制成功的
B）它是一台3坐标数控铣床
C）用它来加工直升机叶片
D）它用晶闸管-直流电机驱动
2．数控机床半闭环控制系统的特点是（ ）。
A）结构简单、价格低廉、精度差
B）结构简单、维修方便、精度不高
C）调试与维修方便、精度高、稳定性好
D）调试较困难、精度很高
3．低压断路器即低压自动开关它相当于（ ）的组合。
A）刀开关、熔断器、热继电器、欠压继电器
B）刀开关、熔断器、热继电器、启动器
C）刀开关、熔断器、热继电器、压力继电器
D）刀开关、熔断器、热继电器、操作手柄
4．交流接触器常用于远距离接通和分断（ ）的电路。
A）电压至380V、电流至630A
B）电压至1140V、电流至630A
C）电压至1140V、电流至1000A
D）电压至380V、电流至1000A
5．热继电器是一种利用（ ）进行工作的保护电器。
A）电流的热效应原理
B）监测导体发热的原理
C）监测线圈温度
D）测量红外线
6．数控机床的性能很大程度上取决于（ ）的性能。
A）计算机运算
B）伺服系统
C）位置检测系统
D）机械结构

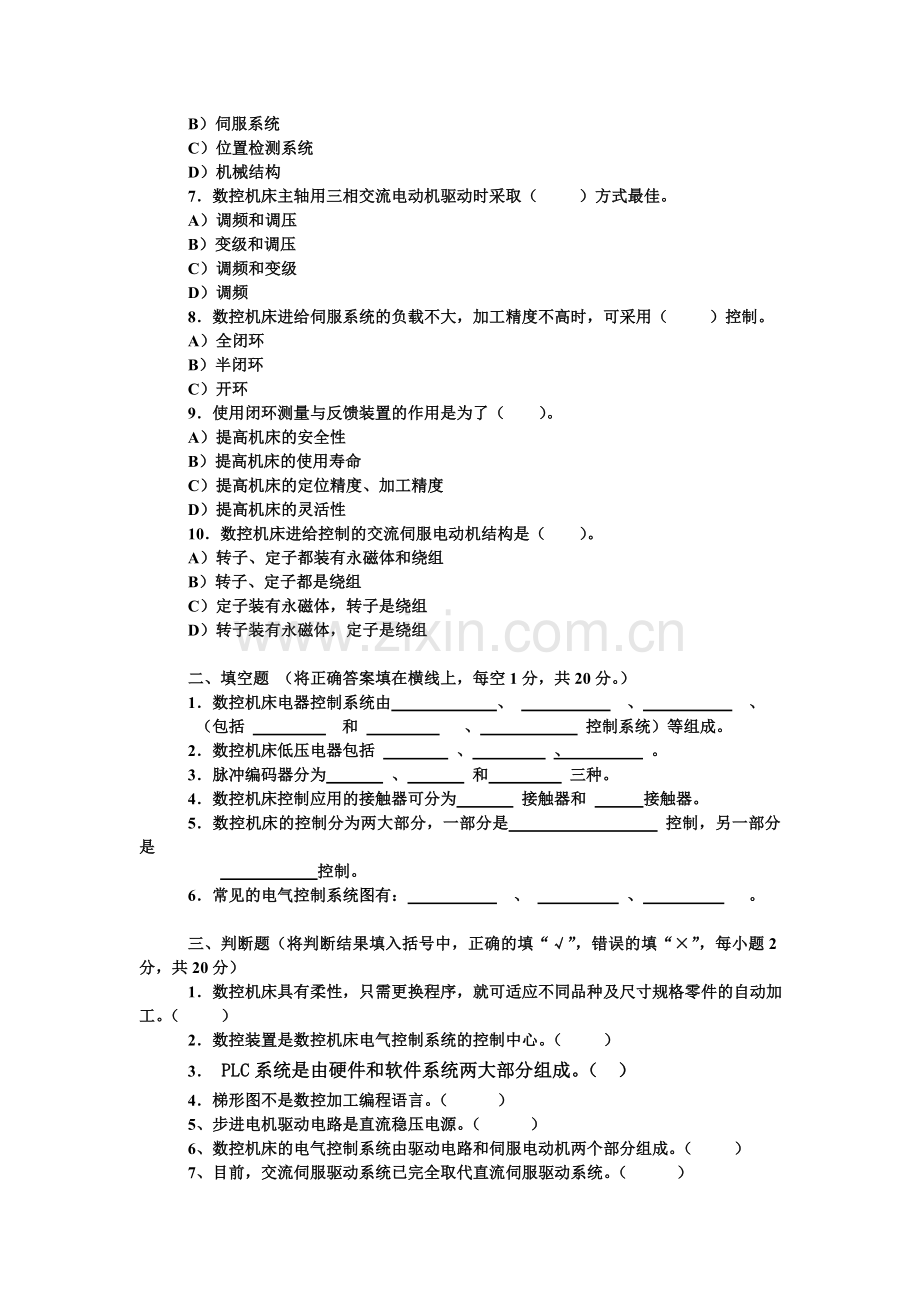

7．数控机床主轴用三相交流电动机驱动时采取（ ）方式最佳。
A）调频和调压
B）变级和调压
C）调频和变级
D）调频
8．数控机床进给伺服系统的负载不大，加工精度不高时，可采用（ ）控制。
A）全闭环
B）半闭环
C）开环
9．使用闭环测量与反馈装置的作用是为了（ ）。
A）提高机床的安全性
B）提高机床的使用寿命
C）提高机床的定位精度、加工精度
D）提高机床的灵活性
10．数控机床进给控制的交流伺服电动机结构是（ ）。
A）转子、定子都装有永磁体和绕组
B）转子、定子都是绕组
C）定子装有永磁体，转子是绕组
D）转子装有永磁体，定子是绕组

二、填空题 （将正确答案填在横线上，每空1分，共20分。）
1．数控机床电器控制系统由 、 、 、
（包括 和 、 控制系统）等组成。
2．数控机床低压电器包括 、 、 。
3．脉冲编码器分为 、 和 三种。
4．数控机床控制应用的接触器可分为 接触器和 接触器。
5．数控机床的控制分为两大部分，一部分是 控制，另一部分是
控制。
6．常见的电气控制系统图有： 、 、 。

三、判断题（将判断结果填入括号中，正确的填“√”，错误的填“×”，每小题2分，共20分）
1．数控机床具有柔性，只需更换程序，就可适应不同品种及尺寸规格零件的自动加工。（ ）
2．数控装置是数控机床电气控制系统的控制中心。（ ）
3． PLC系统是由硬件和软件系统两大部分组成。（ ）
4．梯形图不是数控加工编程语言。（ ）
5、步进电机驱动电路是直流稳压电源。（ ）
6、数控机床的电气控制系统由驱动电路和伺服电动机两个部分组成。（ ）
7、目前，交流伺服驱动系统已完全取代直流伺服驱动系统。（ ）
8、数控机床电气控制系统的发展与数控系统、伺服系统、可编程序控制器发展密切相关。（ ）
9、接触器、按钮双重联锁正反转控制线路的优点是工作安全可靠，操作方便。（ ）

10、自动开关的通断能力是指在一定的实验条件下，能够接通和分断的预期电流值。（ ）

四、简答题（每小题4分，共12分；要求字迹工整）
1．为何用热继电器进行过载保护？
答：

2．怎样选择低压断路器?
答：

3．接触器的作用是什么?按其主触点通过的电流可分为哪两类？
答：

五、综合设计题（第一题12分，第二题16分，共28分）
1.分别画出低压断路器、接触器、继电器、直流稳压电源的电气图形及文字符号。

2.画出当用按钮启动一台电动机后，松开按钮该电动机仍能自行运转的控制电路。
（提示：自锁控制）
