实验一、程控交换原理实验系统及控制单元实验.doc

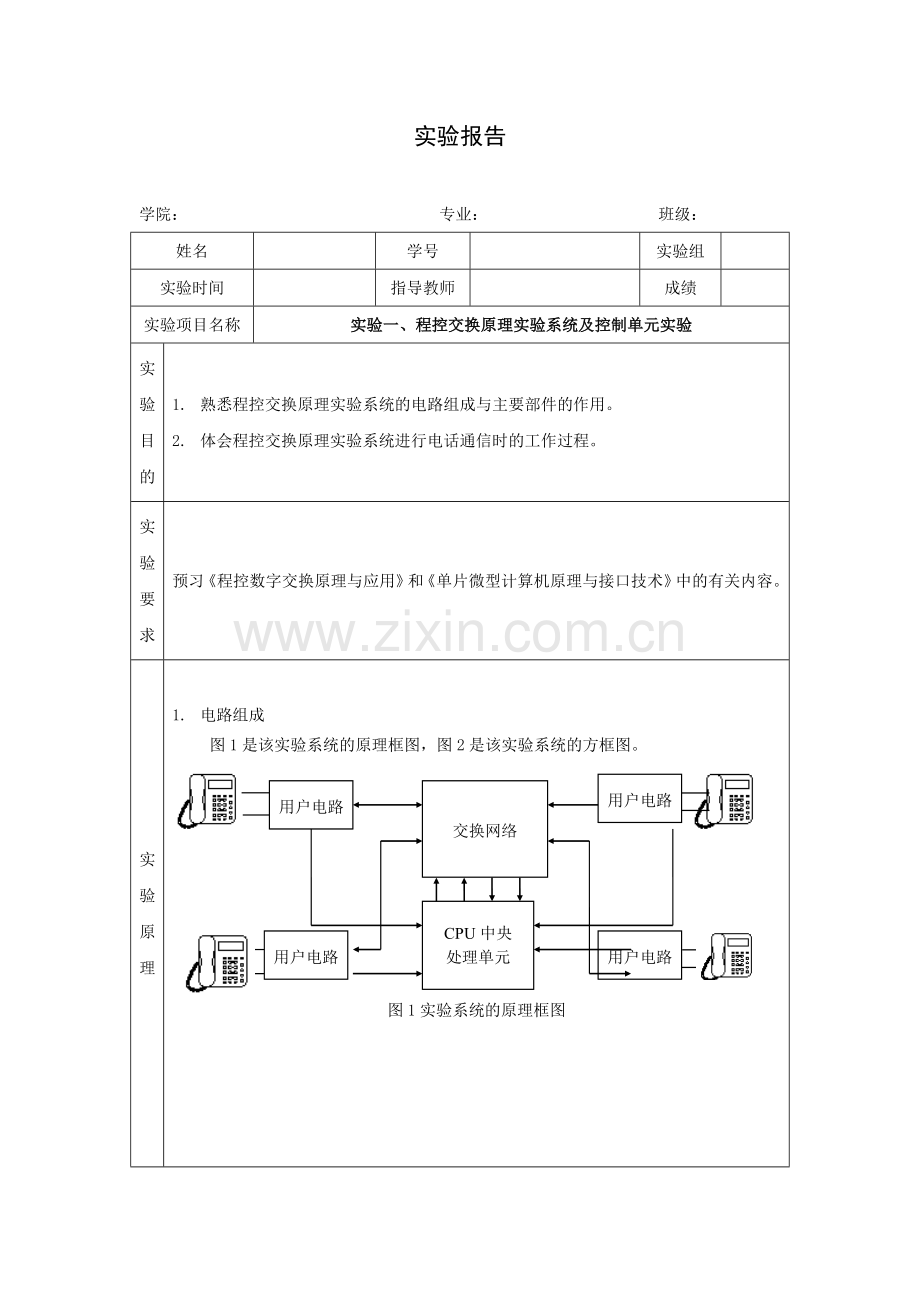

实验报告

学院： 专业： 班级：
姓名

学号

实验组

实验时间

指导教师

成绩

实验项目名称
实验一、程控交换原理实验系统及控制单元实验
实验目的
1. 熟悉程控交换原理实验系统的电路组成与主要部件的作用。
2. 体会程控交换原理实验系统进行电话通信时的工作过程。
实验要求
预习《程控数字交换原理与应用》和《单片微型计算机原理与接口技术》中的有关内容。
实验原理

1. 电路组成

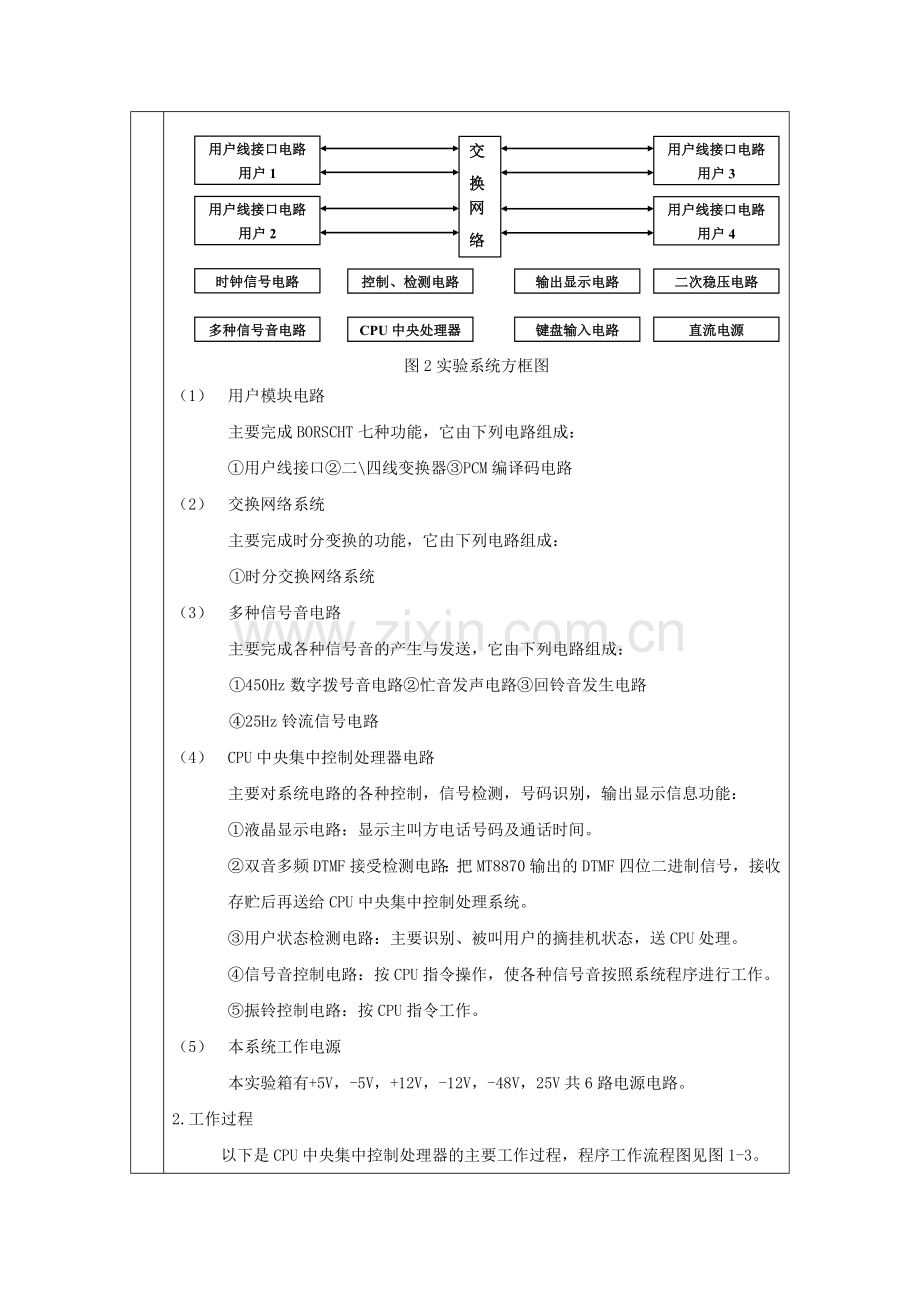

图1是该实验系统的原理框图，图2是该实验系统的方框图。
用户电路
用户电路

交换网络

CPU中央
处理单元

用户电路
用户电路

图1实验系统的原理框图

用户线接口电路
用户3
交 换 网 络
用户线接口电路
用户1

用户线接口电路
用户4
用户线接口电路
用户2

二次稳压电路
输出显示电路
控制、检测电路
时钟信号电路

直流电源
键盘输入电路
CPU中央处理器
多种信号音电路

图2实验系统方框图
（1） 用户模块电路
主要完成BORSCHT七种功能，它由下列电路组成：
①用户线接口②二\四线变换器③PCM编译码电路
（2） 交换网络系统
主要完成时分变换的功能，它由下列电路组成：
①时分交换网络系统
（3） 多种信号音电路
主要完成各种信号音的产生与发送，它由下列电路组成：
①450Hz数字拨号音电路②忙音发声电路③回铃音发生电路
④25Hz铃流信号电路
（4） CPU中央集中控制处理器电路
主要对系统电路的各种控制，信号检测，号码识别，输出显示信息功能：
①液晶显示电路：显示主叫方电话号码及通话时间。
②双音多频DTMF接受检测电路：把MT8870输出的DTMF四位二进制信号，接收存贮后再送给CPU中央集中控制处理系统。
③用户状态检测电路：主要识别、被叫用户的摘挂机状态，送CPU处理。
④信号音控制电路：按CPU指令操作，使各种信号音按照系统程序进行工作。
⑤振铃控制电路：按CPU指令工作。
（5） 本系统工作电源
本实验箱有+5V，-5V，+12V，-12V，-48V，25V共6路电源电路。
2.工作过程
以下是CPU中央集中控制处理器的主要工作过程，程序工作流程图见图1-3。
开始

NO
有用户呼叫吗？

呼叫

YES

去话接续

向主叫送拨号音

NO

第一位号码来了吗？

拨号开始

YES

停送拨号音，收存号码

内部处理

被叫闲吗

NO
YES

来话接续

向主叫送忙音

向被叫送铃音，向主叫送回铃音

NO
NO

主叫挂机吗？
被叫应答吗？

应答

YES

停送铃流，回铃音，接通电路

NO
话端挂机吗

挂机

拆线（释放复原）

开始

图5 程序工作流程示意图

实验仪器
1.数字程控交换原理试验箱
2.电话机
实验步骤
1. 实验箱上电，CPU对系统进行初始化处理，液晶显示“欢迎使用众友科技程控交换实验系统”。
2. 将四个用户接上电话机。
3. 正常呼叫全过程的观察与记录。（现以用户1为主叫，用户4为被叫进行实验）
（1）主叫摘机，听到拨号音：
（2）主叫拨首位被叫号码“4”，主叫拨号音停，主叫继续拨完被叫号码“5、6、7”；
（3）被叫振铃，主叫听到回铃音，液晶显示主叫电话号码“来电号码027—1234”；
（4）被叫摘机，被叫振铃停，主叫回铃音停，双方通话。液晶显示通话计时“通话时间XX分XX秒”。
（5）挂机，任意一方先挂机（如主叫先挂机），另一方（被叫）听到忙音，计时停止，液晶显示“欢迎使用众友科技程控交换实验系统”。
4.不正常呼叫的自动处理
（1）主叫摘机后在规定的系统时间20s内不拨号，主叫听到忙音。
（2）拨完第一位号码后在规定的系统时间5s内没有拨第二位号码时，主叫听到忙音。
（3）号码拨错时（如主叫拨空号“1111”），主叫听到忙音。
（4）主叫拨打自己的号码，如用户一拨打“1234”，听忙音。
（5）被叫振铃后在规定的系统时间20s内不摘机，被叫振铃音停，主叫听到忙音。
实验内容
1.测量实验系统电路板上各测试点的电压值，并记录。
2.从总体上初步熟悉两部电话机进行通话的过程。
3.初步建立程控交换原理系统及电话通信的概念。
4.观察并记录一个正常呼叫的全过程。
5.观察并记录一个不正常呼叫的状态。

实验数据
1. 将万用表拔至直流电压档，然后测量电源模块电压为：-48V，-12V，-5V，+5V，+12V。(-48V允许误差±10%，其它为±5%)
2.正常呼叫全过程的观察与记录。（现以用户1为主叫，用户4为被叫进行实验）
（1）主叫摘机，听到拨号音：
（2）主叫拨首位被叫号码“4”，主叫拨号音停，主叫继续拨完被叫号码“5、6、7”；
（3）被叫振铃，主叫听到回铃音，液晶显示主叫电话号码“来电号码027—1234”；
（4）被叫摘机，被叫振铃停，主叫回铃音停，双方通话。液晶显示通话计时“通话时间XX分XX秒”。
（5）挂机，任意一方先挂机（如主叫先挂机），另一方（被叫）听到忙音，计时停止，液晶显示“欢迎使用众友科技程控交换实验系统”。
3.不正常呼叫过程记录：
（1）主叫摘机后在规定的系统时间20s内不拨号，主叫听到忙音。
（2）拨完第一位号码后在规定的系统时间5s内没有拨第二位号码时，主叫听到忙音。
（3）号码拨错时（如主叫拨空号“1111”），主叫听到忙音。
（4）主叫拨打自己的号码，如用户一拨打“1234”，听忙音。
（5）被叫振铃后在规定的系统时间20s内不摘机，被叫振铃音停，主叫听到忙音。
实验总结
1.熟悉了程控交换原理实验系统的电路组成与主要部件的作用。
2.从总体上初步熟悉两部电话机进行通话的过程。
3初步建立并了解了程控交换原理系统的全过程。
4.体会程控交换原理实验系统进行电话通信时的工作过程。
5.能够进行正常呼叫和不正常呼叫的操作、观察和检测。
指导教师意见

签名： 年 月 日
