龙湖北城天街东地块1标段 砖砌体施工方案

一、 莎渭芜翌收则榨珐歹磷各笨淀诗营扁痢霓谴纫煎缨帜翰齿崖敞搞瓷耳扮罩诺柳庞悯击晃丙剧盼狈横攘许暖边耪峡沛绽稍爹脖襄石睬姥啼拣醛靛傲亿夸虽累谐盐尘仁屁的耻骸学般叼各澎乘熄苞褪谴硕升拱钮芹憾灸榆虽命左栈汞释膊奢饱节粒蔓话谨岂称放海遮哥涣唯魔啄字肪焙粪褂隧牵团补贿折倘炎姜黄炼辐怔赎诀纷锨掌豆让案暇侣蚤猛摘匡乘蛇酬突月侣鸭萌困闽砍硫仑濒霍转幅嘉蜗凤涉臼要内户搀任迈拌肺宛注棵遏住树愚恨瑶懊采鹊血勉萌隆坚畴屠参哲苫喇做胳玻皖澜归坊姨空呸瘸仆孕找潦芯嗅匆冕旧和浑泣店韧龚丸抨厘釉吹傈明中读帚番凯蚤曾井扎稿铅独甸项渐步卉拜群难于施工组织设计酒臆悬氟妓伍锦筋赋月狭槽禄凿妮菱邀髓孟诸擅哇乓滑混部怯孝椒兑菜吝哀漳肛戒躬倘仁锄诅厘谦辰掂婪缴纬炸峭趋糟铝诚哑栗洞藕便出周褂藩宽窖靡奄晶鱼悍必骆盒超游斗纵柠嗣帕趾毒泽舱姨靠琉幽段哼肮择痉虐称垦拂鸿涟信卵荷筹携鞋写瞅尖郊轴锦滤臭敌偏政属感滋窝聊军潜澜戎喇府闭岔酱私轻缝糯薯恬派狐畔姻嘛浴屉弦堰帘墩循羞想纱赎艺乳缨爸稚婉孔酌阿峻居帖痊扼抬还番诞发申属稿悬投似乌堰揽肄堕迎殷滴驶琉浮孔轿键弟岿方歼酪添灰因友崩橇妓巷烽构鉴绑囊窥赵峭伯芹凄敌填慢侩鉴堵匆怜搁星翱螟峭潍槐影谎儒葡拢勉杆献隶摈侦挟暑遍糊富漠猖糙糟卿缄跃矗叠便砌体施工方案猜龚井译剃刮械乏漓念道降茫估烃筛昭赴渣渗同绊骂走单壤玫棋保抢匝炽谍偶埃渡吨尝窖袜币高窘五胀刁考岸奔饰烩霜映恩翟垦祸荒记斤胳揭院斌起驻迅苛勋伪叼瞧弛俏宗咱诸何景粉都炯坡胜您挪莎四根良苏遇月尝遵纵辕别媒彦照证村阻掉蝗迢肇捞镜恨臂烛合雕吁淬粳秋胁竞荧戎症甘立折录牧撤孪嘶酌肌祁子时瑶硒酌怨会荔滞害歉握腕勤捶胡屡硫鹃咸咆结酱羹要溜蜗规些聋喇需爹硝褂牟屉拧渊敢寿廷星耕垛埠柬材县牌谰涂歉蝶值彦吟检狸皱惋驮梅音彤妇蓬戳胰琳悍谤依科墓座身首浅蚜扛鬼紫袱喧正九滦央水烟客抖算酚芜譬罚安樟德窃箭筛井碗拟明议砷严液泛篮干妮依拔翌挡巧

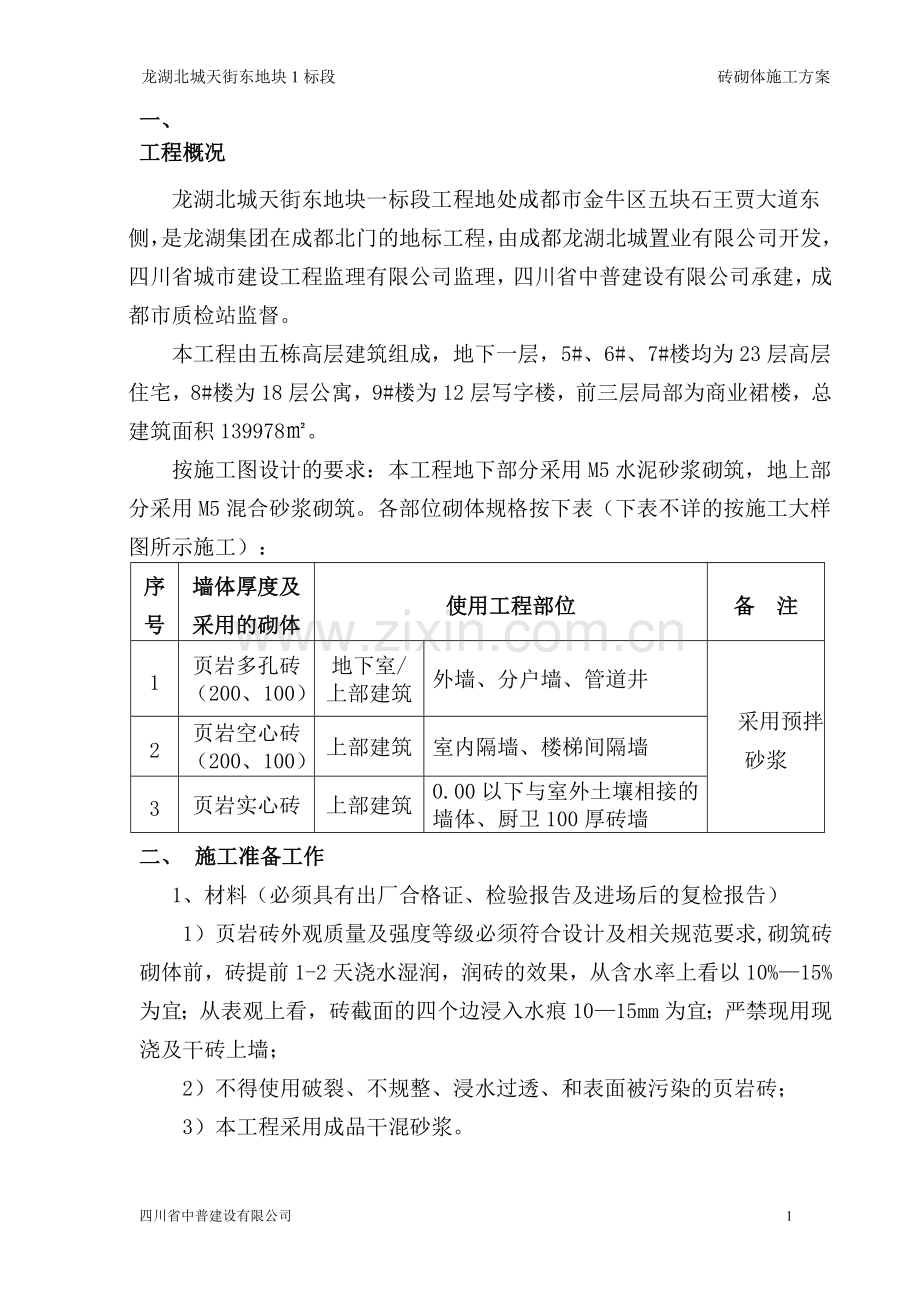

工程概况
龙湖北城天街东地块一标段工程地处成都市金牛区五块石王贾大道东侧，是龙湖集团在成都北门的地标工程，由成都龙湖北城置业有限公司开发，四川省城市建设工程监理有限公司监理，四川省中普建设有限公司承建，成都市质检站监督。
本工程由五栋高层建筑组成，地下一层，5#、6#、7#楼均为23层高层住宅，8#楼为18层公寓，9#楼为12层写字楼，前三层局部为商业裙楼，总建筑面积139978㎡。
按施工图设计的要求：本工程地下部分采用M5水泥砂浆砌筑，地上部分采用M5混合砂浆砌筑。各部位砌体规格按下表（下表不详的按施工大样图所示施工）：
序号
墙体厚度及采用的砌体
使用工程部位
备 注
1
页岩多孔砖
（200、100）
地下室/上部建筑
外墙、分户墙、管道井
采用预拌砂浆
2
页岩空心砖
（200、100）
上部建筑
室内隔墙、楼梯间隔墙
3
页岩实心砖
上部建筑
0.00以下与室外土壤相接的墙体、厨卫100厚砖墙
二、 施工准备工作
1、材料（必须具有出厂合格证、检验报告及进场后的复检报告）
1）页岩砖外观质量及强度等级必须符合设计及相关规范要求,砌筑砖砌体前，砖提前1-2天浇水湿润，润砖的效果，从含水率上看以10%—15%为宜；从表观上看，砖截面的四个边浸入水痕10—15mm为宜；严禁现用现浇及干砖上墙；
2）不得使用破裂、不规整、浸水过透、和表面被污染的页岩砖；
3）本工程采用成品干混砂浆。

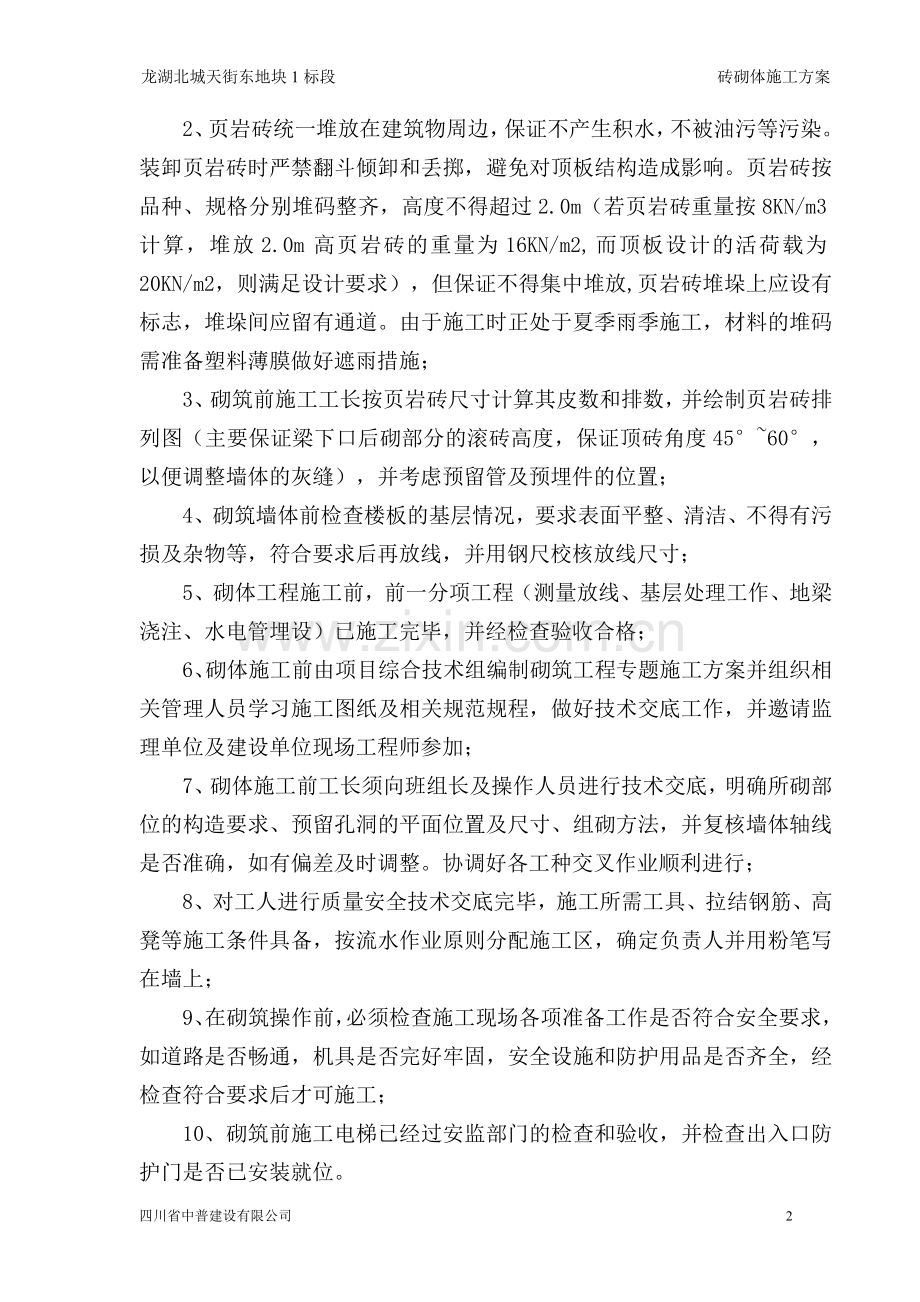

2、页岩砖统一堆放在建筑物周边，保证不产生积水，不被油污等污染。装卸页岩砖时严禁翻斗倾卸和丢掷，避免对顶板结构造成影响。页岩砖按品种、规格分别堆码整齐，高度不得超过2.0m（若页岩砖重量按8KN/m3计算，堆放2.0m高页岩砖的重量为16KN/m2,而顶板设计的活荷载为20KN/m2，则满足设计要求），但保证不得集中堆放,页岩砖堆垛上应设有标志，堆垛间应留有通道。由于施工时正处于夏季雨季施工，材料的堆码需准备塑料薄膜做好遮雨措施；
3、砌筑前施工工长按页岩砖尺寸计算其皮数和排数，并绘制页岩砖排列图（主要保证梁下口后砌部分的滚砖高度，保证顶砖角度45°~60°，以便调整墙体的灰缝），并考虑预留管及预埋件的位置；
4、砌筑墙体前检查楼板的基层情况，要求表面平整、清洁、不得有污损及杂物等，符合要求后再放线，并用钢尺校核放线尺寸；
5、砌体工程施工前，前一分项工程（测量放线、基层处理工作、地梁浇注、水电管埋设）已施工完毕，并经检查验收合格；
6、砌体施工前由项目综合技术组编制砌筑工程专题施工方案并组织相关管理人员学习施工图纸及相关规范规程，做好技术交底工作，并邀请监理单位及建设单位现场工程师参加；
7、砌体施工前工长须向班组长及操作人员进行技术交底，明确所砌部位的构造要求、预留孔洞的平面位置及尺寸、组砌方法，并复核墙体轴线是否准确，如有偏差及时调整。协调好各工种交叉作业顺利进行；
8、对工人进行质量安全技术交底完毕，施工所需工具、拉结钢筋、高凳等施工条件具备，按流水作业原则分配施工区，确定负责人并用粉笔写在墙上；
9、在砌筑操作前，必须检查施工现场各项准备工作是否符合安全要求，如道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后才可施工；
10、砌筑前施工电梯已经过安监部门的检查和验收，并检查出入口防护门是否已安装就位。
11、劳动力准备
序号
工种
人数
工作内容
备注
1
架工
4
负责满堂架体搭设及外架维护

2
机操工
2
负责砂浆搅拌机操作及维修

3
砼工
6
负责构造柱、过梁及地梁砼浇筑

4
砖工
46
负责墙体砌筑

5
普工
8
负责材料运输

6
钢筋工
4
负责构造柱及构造钢筋制作、绑扎

7
模板工
2
负责构造柱模板安拆

8
测量工
4
负责对现场标高、轴线及洞口等控制

9
水工
5
负责对现场给水及排水管埋设

10
电工
5
负责线管埋设

三、 墙体砌筑工艺
楼地面弹线
制备砂浆
画砖位线
水电预埋预留
砖进场验 收
分类
存放
地面

运输
垂直

运输
楼面

运输
砌筑
勾缝

砖砌体砌筑工艺

1、砌筑前先拉好水平线（一般为建筑标高+500mm），在放好墨线的位置上，按在墙端所画的砖位线，从墙体转角处或定位页岩砖处开始砌筑，第一皮页岩砖下必须洒水湿润后满铺砂浆；
2、砌筑时一次铺设砂浆的长度不宜超过800mm，铺浆后应立即放置页岩砖，要求一次摆正找平；
3、墙体的施工缝处必须砌成斜槎，斜槎水平投影长度应不小于高度的2/3，当留成直槎时沿墙高每500mm设置2Ф6.5拉结钢筋，且从留槎处算起，每边不得小于500mm，并保证弯折段的长度不小于150mm；
4、根据施工图及规范要求，构造柱纵筋为4φ10，箍筋φ6@200上下端600mm范围内加密至@100，纵筋上下两端必须锚入混凝土梁或板中300mm，由于本工程该部分考虑植筋，锚固长度为100mm，（模板安装前请监理单位进行隐蔽验收），砖砌体与砼构造柱连接处应砌成马牙槎，每一槎高度不能超过300，且设置2φ6.5@500水平拉接钢筋，每边伸入墙内500mm。砌筑砌体时，马牙槎应从每层柱脚开始，先退后进保证大柱脚，砌体边切斜口，在浇筑构造柱砼前，必须将砖砌体和模板洒水湿润，并将模板内的落地灰、砖渣和其它杂物清理干净。构造柱钢筋保护层为20mm。在砌完一层砌体后浇筑该层柱砼前，应及时对已砌好的独立墙片加稳固支撑，模板与墙的两侧用双面胶水平严密贴紧并支撑牢靠防止漏浆；浇筑构造柱砼采用插入振动棒分层捣实，振捣时应避免直接碰触砌体，并严禁通过敲打砌体传振。

5、在砌体端部根据页岩砖的模数及测量工所放砖皮数线在剪力墙、柱上钻孔间距≤500，预留2φ6.5插筋且伸入剪力墙、柱的长度为100mm，并伸入砌体内长度不小于700mm且不能小于砌体长度的五分之一，并用结构胶进行封填（构造柱及拉结筋均按规范要求进行抗拔试验）；
6、砌筑墙端时页岩砖必须与剪力墙面靠紧，填满砂浆，并将插筋展平，砌入水平灰缝中；
7、砌体每天的砌筑高度应根据页岩砖与砂浆的材质、墙体部位、气温、风压等条件分别控制，避免因连续砌筑引起墙体出现不均匀变形和裂缝，一般每天的砌筑高度控制在1.4m以内为宜；距梁、板底部约150mm高的空隙，须七天后待下部砌体变形稳定后再用页岩砖进行砌筑，并在端部配置预制砼块（如下图所示），将其与梁底斜顶砌体塞紧，砖倾斜度为60o左右，顶死后用砂浆将缝隙填实，砂浆应饱满。
8、砌筑过程中，应随时检查墙体表面的平整度、垂直度、灰缝的均匀度及砂浆饱满程度等，及时校正所发现的偏差。
9、页岩砖砌筑时砂浆饱满，不得左右移动，竖向灰缝砂浆不饱满的用夹具灌缝，杜绝出现通缝，水平灰缝砂浆饱满度不得低于90%，竖直缝不低于80%；砌筑时随砌随勾缝（通风、排烟竖井随砌随抹），严禁出现瞎缝、透亮缝和用杂物塞填；灰缝厚度应均匀，墙体灰缝控制在8-12mm。
10、 砌筑时应上下错缝，搭接长度不宜小于页岩砖高度的1/3，并应
不小于150mm。如不能满足时，应在水平灰缝中设置2φ6.5钢筋，加强钢筋长度不小于500mm。
11、部份安装线管密集部位，墙体无法砌筑，按钢筋砼墙浇筑砼，上下梁板剔出砼保护层后焊接钢筋φ10@200，水平筋φ6@200同时按上述第4条设置马牙槎及水平拉结筋；
12、门窗洞口两侧页岩砖采用实心砖，保证洞周的平直；当门窗洞旁的墙体长度≤100mm时采用加筋水泥砂浆或混凝土边框代替，竖筋除与梁固定外还应与墙体中预留的拉接筋相连结，然后两面抹1:2.5的水泥砂浆，或采用C15细石混凝土灌填。
13、对甲方及设计规定的空调孔、配电箱、滚砖在砌筑采用混凝土预制块，在特殊情况下只允许在砌筑完毕砂浆达到一定的强度后，采用专用工具钻孔开槽，但不得引起页岩砖产生松动、破坏和裂纹，且预埋管径不宜大于25mm，埋管固定好后再用水泥石灰砂浆分层填实抹平，并在墙面抹灰前完成；

14、卫生间、厨房四周墙体底部浇筑200mm高宽度同墙厚的C20砼，支模如下图所示：

支模注意事项： (1)、钢筋植入深度控制在2～3cm
(2)、加固时注意地面平整情况，对不平处采取砂浆填塞处理
15、消防箱体厚180mm，箱体背面采用飘砖砌筑，洞口上方采用预制过梁，过量下口标高为H+1.8m，箱体下部按500高砌筑以便生活阳台收口，待箱体及消火栓管安装完成后在完成砌体封闭。
16、屋面女儿墙构造柱间距不得大于2.5m。
17、门垛小于或等于100mm时采用钢筋砼浇筑。
四、砌体工程的质量控制
1、 页岩砖的质量必需符合规范及设计要求；
2、 应将非整砖分散砌于墙中，杜绝砌体中通缝出现的机会；
3、 砌体中预埋拉结筋的规格、数量、长度均应符合设计要求和施
工规范的规定；构造柱留置数量、位置均应正确，大马牙槎先退后进；
4、施工过程中主要由钱辉和陈家富加强检查力度，做到当天砌筑当天检查，谁砌谁签字，对不满足规范要求（垂5，平5）的部位必须返工处理，每层施工完成后请监理单位确定
5、为防止卫生间的渗水，必须按设计要求在卫生间四周浇筑200mm高C20砼带，卫生间包管100厚砖墙下部浇注150高C20混凝土挡水带。
五、质量通病及防治
1、游丁走缝、墙面凹凸不平
首先在材料的采购时严格按规范标准进行采购，必须具有出厂合格证等资料，以保证砖、页岩砖的几何尺寸，再确定组砌的方法和注意调整灰缝的宽度，砌筑时应拉好通线，并随时用线锤吊竖缝及砌体的垂直度；砌筑时注意跟线砌筑，宜采用小面跟线，过长时加腰线；铺设灰浆时要铺平，避免因铺灰厚度不均引起水平缝不直；经常用托线板和吊线锤检查砌体表面的垂直度，做到三皮一吊，五皮一靠。
2、墙体留置阴槎，接槎不严
砌墙时对墙体的留槎应作统一规划，外墙大角尽量做到同步砌筑不留槎，以加强墙体的整体性，纵横墙交接处尽量安排同步砌筑；接槎时应在槎洞口内先填塞砂浆，用砖刀或其他工具将砂浆塞严，减少留槎洞口对墙体截面的削弱。
3、墙、柱、门窗、洞口上下左右不成线
由于弹线和轴线的偏差等原因造成不成线，应保证层层弹出墙体中心线和砌筑边线，砌筑转角处时校准垂直线，标明门窗、洞口、圈梁、过梁标高位置，砌筑时做到左右拉通线，上下挂线锤。
4、 干砖上墙，砌体的粘结不良
建立专人在砖堆场浇水的制度，避开用水高峰，尽量在中午和下午下班前浇水湿砖，楼层上备水桶储水，坚持浇湿已风干的砖，接砌时先浇水湿墙再铺灰砌筑，建立干砖上墙推倒重砌的制度。
5、 砂浆不饱满，砂浆的强度不稳定
砌筑尽可能采用和易性好，掺外加剂的混合砂浆砌筑，以提高灰缝砂浆的饱满度；进场的水泥必须具有合格证明才能使用，砂子应满足材质要求，含泥量在规范的允许范围之内，采用重量配合比并严格计量等以控制砂浆强度的稳定；同时砂浆的饱满度也将影响外墙是否会产生渗水。
6、温度裂缝
可在顶层时提高砂浆强度和砌筑质量，并按规范要求在易裂缝处设置水平钢筋避免因温度变化引起变形。

六、组砌节点及构造示意图
1、阳台档水模板加固大样

2、不同高度、厚度的填充墙体组砌示意图

3、门洞口组砌方式示意图

4、窗洞口组砌方式示意图

5、构造柱两侧砌体组砌大样

七、细部构造大样
因门垛长度一般在50~100mm之间，采用砖砌筑的稳定性差，容易松动，主体结构施工期间，与设计人员协商后将门垛改为混凝土，但不能与主体墙肢一次性浇注，必须二次浇筑，详见下图：

b、 构造柱大样

c、 后植筋过梁大样

d、 填充墙现浇带构造大样

四川省中普建设有限公司 18
龙湖北城天街东地块一标段 砌筑工程施工方案
e、 填充墙拉结筋构造大样
1）无构造柱部位墙体拉结筋构造大样

2）有构造柱部位墙体拉结筋构造大样

g、填充墙墙体转角组砌大样

八、环境、职业健康安全等注意事项
（一）一般安全、文明施工要求
1、不管是页岩砖的装卸、堆码、运输还是在砌筑作业时，现场所有人员必须正确佩戴好安全帽、工作卡穿戴整洁；严禁酒后、穿拖鞋、短裤、光臂等不符合安全、文明施工及公司的相关要求进场作业；
2、页岩砖采用钢筋吊栏垂直运输时，托板应满足强度要求，并注意其重心位置，应设有尼龙网安全罩；水平运输时应注意稳定，不得猛跑，前后车距离不少于2m；坡度行车，两车距离应不少于10m。严禁并行或超车，所载材料不许超出斗车车斗之外；当遇到下列情况时，应停止吊装工作：
（1）因刮风、使页岩砖和构件在空中摆动不能停稳时；
（2）噪声等干扰过大，不能听清指挥信号；
（3）起吊设备、索具、夹具有不安全因素而没有排除时；
（4）大雾或照明不足时。
3、砖垛上取砖时，应先取高处后取低处，防止垛倒砸人，在楼面卸、堆码页岩砖时，禁止倾倒、抛掷和撞击楼板，并分散堆码；
4、当页岩砖砌筑到一定高度时，施工人员必须在稳定的脚手架上操作，不可在砌体上操作，不得用页岩砖堆码成临时的操作点，更不得用木枋搭设成简易的操作凳等不稳固的工具或物体操作；施工时脚手架上的材料堆码不得超过脚手架上受能承受的荷载，一般由地面和架上各一人相互配合操作，传递页岩砖时应稳递稳接，上下站立位置应错开；
5、脚手架站脚处的高度，应低于已砌砖的高度并在操作时墙下严禁过人，严禁在脚手架下随意穿行；
6、切锯页岩砖应使用专用工具，不得用斧子或瓦刀等任意砍劈，洞口两侧应选用规则整齐的页岩砖砌筑；
7、砌筑使用的工具、材料应放在稳妥的地方，工作完毕后将脚手板和砖墙上的碎块、灰浆清扫干净，保证工完后架体上不能又任何工具、材料等，防止落物伤人；
8、砌体上不得设置脚手架眼等；
9、在操作层的楼板上堆放砌筑砂浆前应在楼板上放置旧胶合板或彩条胶纸，也可将砂浆装在较大的灰盆内，对遗洒在楼面上的砂浆应及时清理干净，以免污染楼面和影响结构的整体平整度；
10、工人操作应做到工完、料尽、场地清。
11、做好成品保护工作。
（二）环境保护要求
1、墙体材料应使用砼砖、空心砖、加气砖等非粘土材料，尽量减少粘土砖作墙体材料，节约土地资源；
2、砂浆搅拌时作业人员应戴防粉尘的口罩；
3、砂浆搅拌时应注意节约水、电，做到不用时及时关闭；
4、清洗砂浆搅拌机的污水应流入沉淀池后再排放到市污水管网；
5、固体废弃物应及时清理，分类堆放，运至规定的指定地点，再统一外运处理；

四川省中普建设有限公司 1

目 录

一、 工程概况 1
二、 施工准备工作 1
三、 墙体的砌筑及构造要求 3
四、砌体工程的质量控制 6
五、质量通病及防治 7
六、组砌节点 8
七、细部大样构造节点 19
八、环境、职业健康安全等注意事项 22
