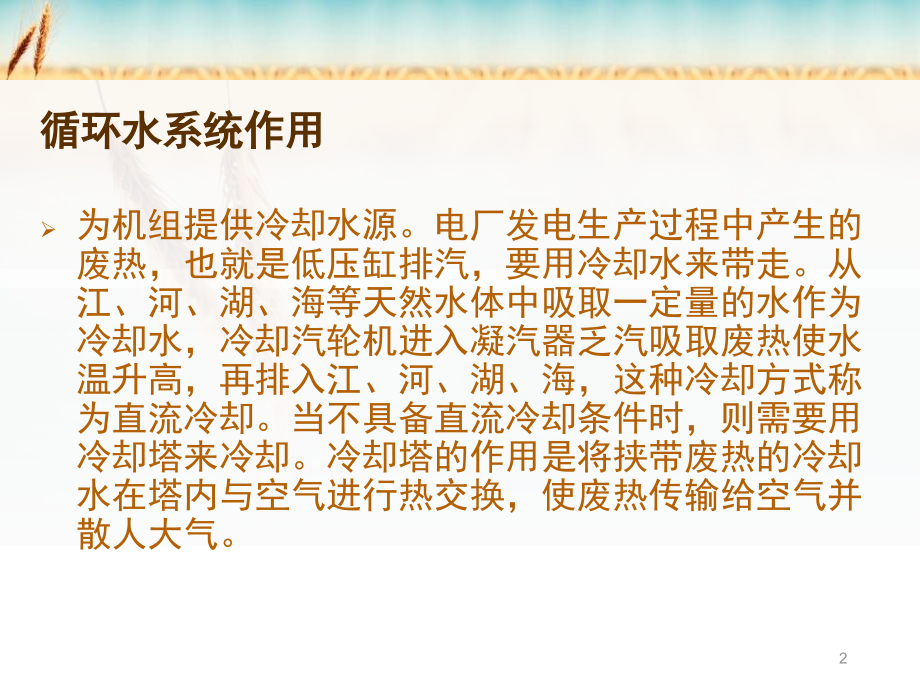

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,*,*,1,循环水系统作用,为机组提供冷却水源。电厂发电生产过程中产生的废热，也就是低压缸排汽，要用冷却水来带走。从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却汽轮机进入凝汽器乏汽吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。当不具备直流冷却条件时，则需要用冷却塔来冷却。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。,2,循环冷却水系统分类,3,直流式冷却水系统,在直流式冷却水系统中冷却水只通过设备一次，用过后直接排走，该系统用水量大。,一般在水源充足及水一次通过不易引起结垢的地方采用。该系统不需要冷却塔处理，故投资少，操作简单，但是占据了大量水资源，不符合经济可持续发展战略的要求。,4,凝汽器,循环水泵,河流,5,密闭循环式冷却水系统,封闭式循环冷却水系统是指冷却水在一个完全密闭的系统中不断地循环运行。在此系统中，冷却水在凝汽器中获得的热量通过一个面式冷却器散发至大气中,(,称“干式冷却”或“空气冷却”,),，随后又重复使用。,6,汽轮机,凝汽器,冷却塔,空冷元件,特点：冷却水不与空气接触，不受阳光照射，进行密闭循环，基本上不需补充水。此系统中，常采用加有缓蚀剂的除盐水作为冷却介质。,7,敞开循环式冷却水系统,在敞开式循环冷却水系统中，循环冷却水在凝汽器中获得的热量，直接在冷却塔或其它设备散发至大气中，失去热后再回至热交换器，重复其传递热量的过程。在水源水量比较紧张和天然水污染日趋严重的今日，此种系统应用最广。,8,冷却塔,循环水泵,冷凝器,在敞开循环冷却水系统中，水不断蒸发而损失，因而水中各种物质不断浓缩，水质随着浓缩倍数的增加而变差，导致系统的结垢、腐蚀和微生物繁殖。为防止水质恶化，必须排放一部分浓缩了的水，补充一部分新鲜水,9,空冷式冷却系统,直接空冷系统，又称为空气冷却系统，它是一种以节水为目的的火电厂冷却技术，是一种以空气取代水为冷却介质的冷却方式,。,汽轮机的排汽直接进入空冷凝汽器用空气来冷凝，空气与蒸汽进行热交换，所需的冷却空气通常由机械通风方式供应，其冷凝水由凝结水泵排入汽轮机组的回热系统。,采用空冷系统的汽轮发电机组简称空冷机组。,10,11,12,虹吸原理,虹吸现象是液态分子间引力与位能差所造成的，即利用水柱压力差，水会,由,压,力,大的一边流向压力小的一边，直到两边的液面相平，水就会停止流动。,13,参考图,a,14,虹吸条件,15,虹吸作用,保证凝汽器出口在任何工况下均不出现水柱分离现象,。,降低开式循环水系统的几何供水高程，减小循泵功率。使凝汽器水室处于负压状态仍然流动，这样相当于降低了的几何供水高程，从而使循环水泵扬程降低，节约电耗,。,如不设虹吸井，使凝汽器水室水压要大于零才能使系统中循环水流动,。,16,凝汽器的位置比较特殊，在系统发生水力过渡过程时，其出口位置容易出现较为低的负压水锤，此时虹吸井将提供一定水位和水量，使凝汽器排水管产生倒虹吸作用。,这有效的减缓了凝汽器出口压强的下降幅度，防止因水锤作用出现过大的负压，进而避免发生水柱分离。,17,18,水锤效应是一种形象的说法，它是指给水泵在启动和停止时，水流冲击管道，产生一种严重水击，由于在水管内部,，,管壁是光滑的,，,水流,动,自如，当打开的阀门突然关闭或泵突然停止，水流对阀门及管壁，主要是阀门或泵产生一个,破坏性的压力。,水锤,19,水锤,由于流体具有动能和一定程度的压缩性，,加上管壁光滑，后续的水流在惯性的作用下水力迅速达到最大，,因此极短的时间内，流量的巨大变化将引起对管道的冲击。压力冲击将使管壁受力而产生噪音，犹如锤子敲击管道一样,，称之为水锤效应,。,20,水锤,由水锤产生的瞬时压强可达管道中正常工作压强的几十倍甚至于数百倍。这种大幅度压强波动，对管道系统有很大的破坏作用。为防止水锤需正确设计管道系统，防止流速过高，一般设计管子流速应小于,3m/s,，并需控制阀开闭速度。,21,水锤,在循环水系统正常启动、停泵或事故断电停泵时，如果水泵出口阀门不能及时关闭或关闭太慢，会产生很大的水锤。循环水系统水锤分为启动水锤、关闭水锤和事故停泵水锤。一般情况下，启动水锤不大，只有在空管情况下，当管中的空气不能及时的排出而被压缩时才会加剧水流压力的变化。,22,水锤,关闭水锤在正常操作时不会引起过大的水锤压力。而由于突然停电或误操作造成的事故所产生的停泵水锤往往数值比较大，一般可以达到正常压力的,1.5,4,倍或更大，破坏性强，将直接导致机组停机，危及设备和人身安全。,23,水锤,有些电厂在调试中在管线的驼峰点（如凝汽器出口）发生了压力极高的“水柱分离,弥合水锤”，导致管道的破裂。机组停机，对电厂造成很大的经济损失，这说明了对循环水系统的水锤进行研究有其实用意义。,24,防治水锤的措施,25,防治水锤的措施,26,液控蝶阀,循环水泵出口液控蝶阀用于管路切断水流、防止水体回流的作用，即兼有截断水流和止回阀两种功能。同时应具有消除水锤危害的功能，阀门在关闭时具有二阶段缓冲功能，有效防止由于突然停电或事故停泵时产生较大的水锤和压力波动，保护水泵和系统管路。,27,液控蝶阀改造,28,29,液控蝶阀改造,改造目的,由于液控蝶阀远方就地控制都得通过就地,PLC,控制器，,PLC,控制器不带故障报警，可靠性差，一但故障会造成蝶阀无法操作,。,控制器动作蝶阀通过直流电磁阀控制，就地依靠一个交流转直流的整流器转换，整流器一进水过电流等原因损坏，也会造成蝶阀无法操作,。,30,液控蝶阀改造,完成情况,依照原厂供逻辑把逻辑做到,DCS,上来。就地保留,PLC,控制器，取消原控制器连锁补压和就地开门的功能,。,就地隔离,YV2,、,YV3,回路中设计了两个,1P,空气开关隔离，布置在箱柜从左向右数第一和第二个空开,。,31,液控蝶阀改造,操作,只有在远方操作不了关门，紧急情况下，运行人员控制面板上切就地，送上第一和第二个空开，面板上操作关门按钮。蝶阀紧急关门。,32,33,循环水系统的故障处理,2）循泵跳闸,原因,1）热工或电气保护动作。,2）循泵电机故障,处理,1）确认跳闸泵出口蝶阀关闭，否则手动关闭。,2）若备用泵未启动，应立即手动启动。,3）无备用泵或备用泵合闸不成功，应待跳闸泵出口蝶阀关闭后，立即抢合一次跳闸泵。,4）负荷较高时快速减负荷，启动备用真空泵，防止低真空保护动作。,34,循环水系统的故障处理,防止循环水泵倒转的措施,1.当循环水泵跳闸时，出口蝶阀应联动关闭。,2.正常运行停循环水泵时，应先关循环水泵出口蝶阀，再停止循环水泵。,35,闭式循环冷却水系统,36,一、系统概述,该系统为一闭式回路，用循环水流经闭式循环冷却水热交换器来冷却闭式循环冷却水系统中的冷却水。,37,2.系统功能作用,闭式循环冷却水系统的功能是间接或直接地带走汽轮机、锅炉和发电机的辅助设备产生地热量，保证辅助设备电机、轴承、油等的正常温度和安全运行。,38,闭式循环冷却水系统采用除盐水,和凝结水,作为冷却介质，可减少对设备的污染和腐蚀，使设备具有较高传热效率。同时又可防止流道阻塞，提高各主、辅设备运行的安全性和可靠性，大大减小设备的维修工作量。,39,机侧：主机润滑油冷油器，发电机氢气冷却器，发电机密封油真空泵，汽泵,及,前置泵,密封隔套及,轴承冷却,水,，小机冷油器，,EH油冷油器，,电动给水泵及前置泵,密封及隔套,冷却,水,，电动给水泵电机冷却水，电动给水泵工作油、润滑油冷油器，凝结水泵电机、定冷水冷却器等 炉侧：等离子冷却器，空预器,本体,冷油,水,，磨煤机润滑油站、,液压油,冷却器，空压机房，一次风机、引、送风机,油站,冷油器，,密封风机,等,3、系统用户,40,二、系统相关设备介绍,两台闭式循环冷却水泵(1运1备)、,两台100容量的闭式水热交换器(管式，一运一备)。,一台10m3闭式循环冷却水膨胀水箱及向各冷却设备提供冷却水的供水管道、关断阀、控制阀等组成却水。,41,1.闭冷水泵,闭式循环水泵输送介质为除盐水，泵进口压力约0.2MPa（表压），出口压力约0.6MPa（表压），最高进水温度为43。,闭式循环水泵电机均采用空气冷却。,闭冷水泵适合机组的各种不同工况的运行参数要求，泵本体能承受热冲击的影响，泵的叶轮采用抗腐蚀、抗汽蚀性能较好的材料制成。在任何工况下，均保证泵的汽蚀余量均大于必须汽蚀余量,每台闭式循环冷却水泵入口设置一只电动蝶阀和一只滤网，出口设置一只逆止阀和一只电动蝶阀。蝶阀的作用是在水泵检修时隔离水泵来水，正常运行时蝶阀应处于全开位置。滤网可以防止杂物进入泵内。在滤网上装有压差开关，当滤网受堵，压降达到整定值时向集控室报警。出口的逆止阀能够防止冷却水倒灌入备用泵中。,42,热交换器：,把热量从热流体传递给冷流体的热力设备。,间壁式热交换器,管式热交换器,板式热交换器,壳管式热交换器,肋片管式热交换器,套管式热交换器,板翅式热交换器,平行板式热交换器,螺旋板式热交换器,1）间壁式：冷、热流体被间壁隔开，通过间壁换热。,2）混合式：冷、热流体通过直接接触换热。,3）回热式：冷、热流体周期性地流过固体壁面换热。,2.闭式循环冷却水热交换器,43,闭冷器的作用,是使用开式循环水（海水）冷却吸热后温度上升的闭冷水。热交换器的壳侧介质是闭式冷却水,（壳侧设计最高水温48）,，管侧介质是开式循环冷却水（,管侧设计最高水温41,）。为防止水质较差的循环水渗漏进水质好的闭冷水，设计时保持闭冷水压大于循环水压。热交换器进、出口均设蝶阀。闭式冷却水热交换器能满足机组从启动到最大出力时各种负荷下运行的冷却水要求，并留有一定的裕量。换热面积按最高计算冷却水温计算确定。,44,目前国内热交换器主要有两种形式：管式和板式。管式又包含折流板和折流杆两种型式。板式热交换器优点是传热系数高，结构紧凑检修场地小。缺点是在运行中一旦结垢，易堵塞无法清洗，检修工作量较大。管壳式热交换器运行可靠，但造价高，占地面积大,45,折流板热交换器,46,折流杆换热器的核心部分是由一系列焊有折流杆的折流圈组成折流圈笼,47,48,折流杆,管壳时换热,器,的优点,由于壳侧流体是纵掠管束，防止了诱导振动的产生，提高了换热,器,的安全性。,大大减小了壳侧流体的阻力，降低了管侧的泵功，节约能源。,由于,折流杆,增强了流体的扰动，减少了横掠管束时的流动死区和漏,流,损失。从而强化了壳侧的换热，即壳侧的换热系数不但不低于横掠时换热系数，而且视壳侧介质、流速以及有无相变等情况，传热系数反而可提高15%50%。,减少了污垢的沉积和腐蚀的产生，提高了换热,器,的使用寿命。,49,闭式水冷却器检修后投入备用操作及注意事项,：,1检修工作已结束，工作票已终结，设备完整良好、现场整洁。,2确认待投闭式水冷却器闭式水进、出口门和放气门关闭。,3确认待投闭式水冷却器开式水进、出口门和放气门关闭。,4打开待投闭式水冷却器闭式水放气门。,5稍开待投闭式水冷却器闭式水进口电动门，待其闭式水放气门有水连续流出后关闭放气门。,6全开待投闭式水冷却器闭式水进口电动门。,7打开待投闭式水冷却器开式水放气门。,8稍开待投闭式水冷却器开式水进口电动门，待其开式水放气门有水连续流出后关闭放气门。,9全开待投闭式水冷却器闭式水进口电动门。,50,闭冷水泵跳闸条件,闭冷水泵,运行10s后，,进水电动门全关,闭冷水泵在运行,60s后,且闭冷水泵A出水电动门全关延时,2,0s,闭冷水泵电机线圈温度1,3,0,（3,取,2,）或任一轴承温度95延时,水箱水位,2,00mm,且闭冷水泵出口压力0.5MPa,51,闭冷水泵自启动条件（A为例，B同）,闭冷水泵A在备用状态,闭冷水泵B跳闸或闭冷水泵出口母管压力0.,5,MPa,延时5s,52,闭冷水泵出口门逻辑（A为例，B同）,闭冷水泵,启动,后延时5s,闭冷水泵停,运,53,
