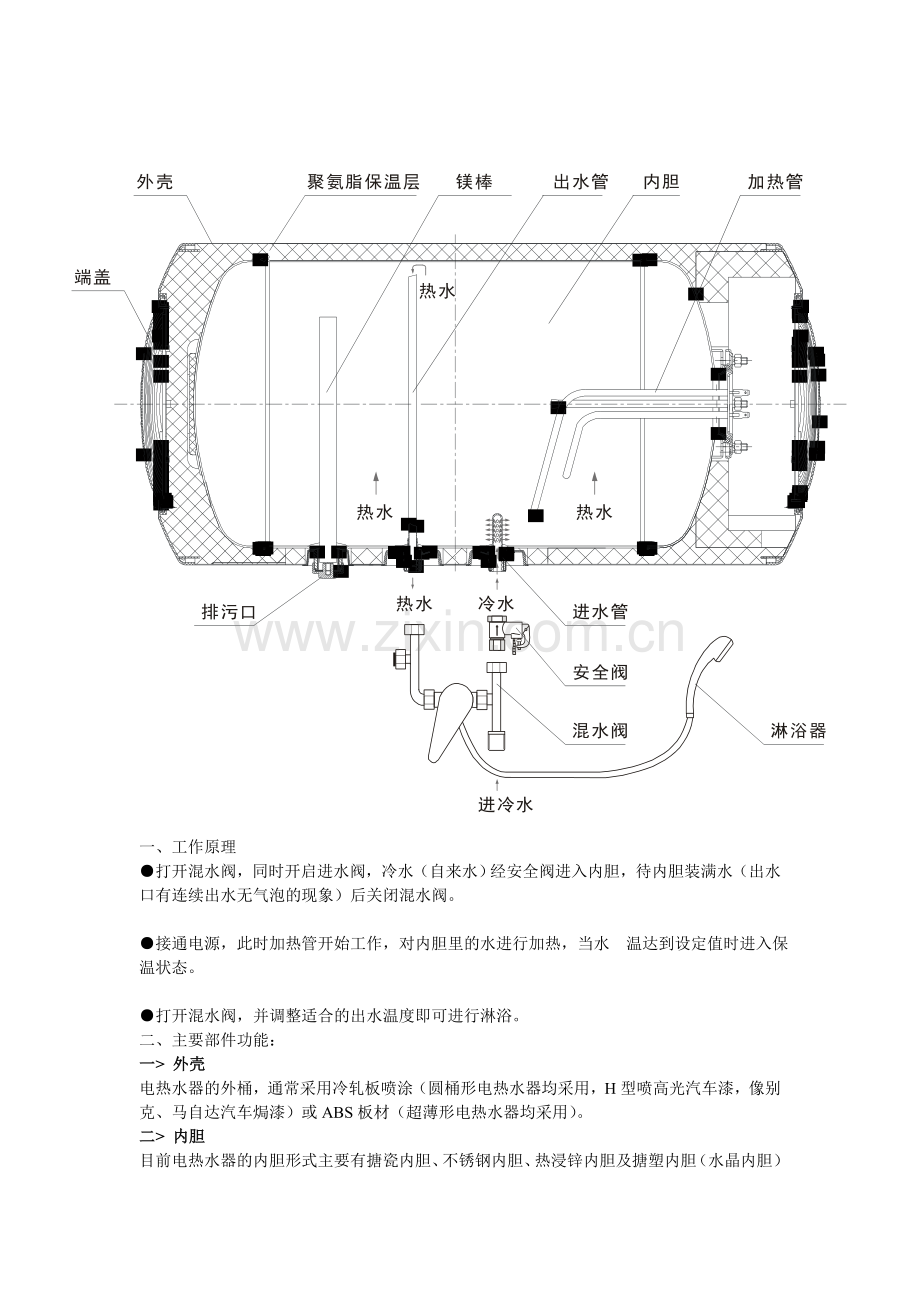

电热水器剖面图.doc

一、工作原理
●打开混水阀，同时开启进水阀，冷水（自来水）经安全阀进入内胆，待内胆装满水（出水口有连续出水无气泡的现象）后关闭混水阀。

●接通电源，此时加热管开始工作，对内胆里的水进行加热，当水 温达到设定值时进入保温状态。

●打开混水阀，并调整适合的出水温度即可进行淋浴。
二、主要部件功能：
一> 外壳
电热水器的外桶，通常采用冷轧板喷涂（圆桶形电热水器均采用，H型喷高光汽车漆，像别克、马自达汽车焗漆）或ABS板材（超薄形电热水器均采用）。
二> 内胆
目前电热水器的内胆形式主要有搪瓷内胆、不锈钢内胆、热浸锌内胆及搪塑内胆（水晶内胆）等。目前华帝电热水器有干粉搪瓷内胆和不锈钢“8”字形内胆。由于构造不同所以胆的质量也各有不同，下面对电热水器现有的两种内胆进行简单的描述：
1.搪瓷内胆:
搪瓷内胆采用的是钢内胆表面的瓷釉为非金属材料，既不生锈，也无水垢，厚钢板（2mm厚）制作，有较强的耐压能力。高釉包钢内胆更是搪瓷内胆的最高等级，非但防腐蚀性好，还有一定的保湿效果，可长久使用。目前有干粉搪瓷及湿搪两种工艺，华帝的搪瓷内胆采用的是引进德国进口干粉搪瓷设备及工艺，并采用意大利等离子焊接工艺，目前在市面上几大品牌包括海尔、阿里斯顿、西门子、美的、赛德隆等也都是干粉搪瓷的内胆。
2.不锈钢内胆：
华帝薄形电热水器的不锈钢内胆为“8”字形状，其特点是内胆中间以加强筋分隔，同时使冷热水更快，更有效地经过加强筋上的对流孔充分混合，节能省电，省空间，这就是“8”字形内胆与普通双内胆的区别，因其成本较高，不锈钢内胆属高档内胆，应用于高档产品。
三> 聚氨脂保温层
电热水器的保温性能与保温层有关，高密度厚实的聚胺脂保温层保证电热水器具有良好的保温性能，同时极大地降低能量消耗，保温层的材料为聚氨脂。
四> 加热管
电热水器的加热实际上是利用加热管的电能转换成热能的过程。加热管具有结构简单、寿命长、热效率高、机械强度好、可以弯成各种形状，使用安全等优点，目前的加热管材质有不锈钢（高档的有材质为日本840不锈钢，H型用此，低档为316不锈钢，M型机用）、紫铜等。
五> 镁棒
镁棒是在电热水器通电状态下镁离子与水里的氯离子及其他腐蚀阴离子产生反应的一种电化学反应牺牲阳极保护内胆，所以镁棒的作用又可称为“阳极保护”。
六> 漏电保护电源线
在电源插头上装有具有漏电保护功能的漏电保护器。一旦发生漏电，安全装置在0.1秒之内切断电源,以确保人身的安全，华帝电热水器都具有这种功能，H型自由恒温及E型蓝色视窗在电源线上没装漏电保护器，其控制器为内嵌入式漏电保护装置。
七> 温控器（温度控制）
温控器具有温度控制功能，通过自动接通或断开电路，使热水器水温保持在设定值，温控器有可调和定温两种，定温为不可调，一般设定为75℃。而可调可在40～75℃之间调节，电脑型的电热水器不带温控器（H型及E型蓝色视窗），其控制器已设有温度控制及调节功能。
八> 超温器
超温器又称为限温器,如果温度控制失灵，水的温度将会升高，同时产生水蒸气！导致胆内压力过高，水管或法兰口漏水。为了避免温度继续往上升，当温度过高时，超温器会切断电源的火线和零线。所以超温器起着二级保护的作用，若想再启动电源，必须人工复位或更换。
九> 安全阀
安全阀起单向进水和超压安全保护的作用。在自来水压力突然增高或加热过热而造成内胆承压过大时，安全阀就会自动滴漏泄压，不至于因压力过高而损坏内胆。所以说在加热过程中，安全阀缓慢滴水是正常正象，并不是热水器质量问题。这也提醒用户使用热水器时，进水压力不能太高，以免造成安全阀滴水严重，如无法控制安全阀滴水现象，建议在安全阀前加装一个减压阀。
十>混水阀
冷、热水通过混水阀的冷热水接管进入混水阀，通过调节混水阀的手柄，可调节出适合的水温以满足洗浴温度的要求。其基本原理是冷水进入混合区后，一路通过冷水连接管、安全阀进入热水器，另一路则通过混水阀的阀柄转动来调节，进入混水阀混合区的冷水与由热水连接管出来的热水混合，由热水器同来的热水通过热水连接管一路经过热水分水口向其他地方（如脸盆、厨房）供热水，另一路进入混合区和冷水混合，混合水通过已打开的混水阀出水口，供淋浴器淋浴用水。
