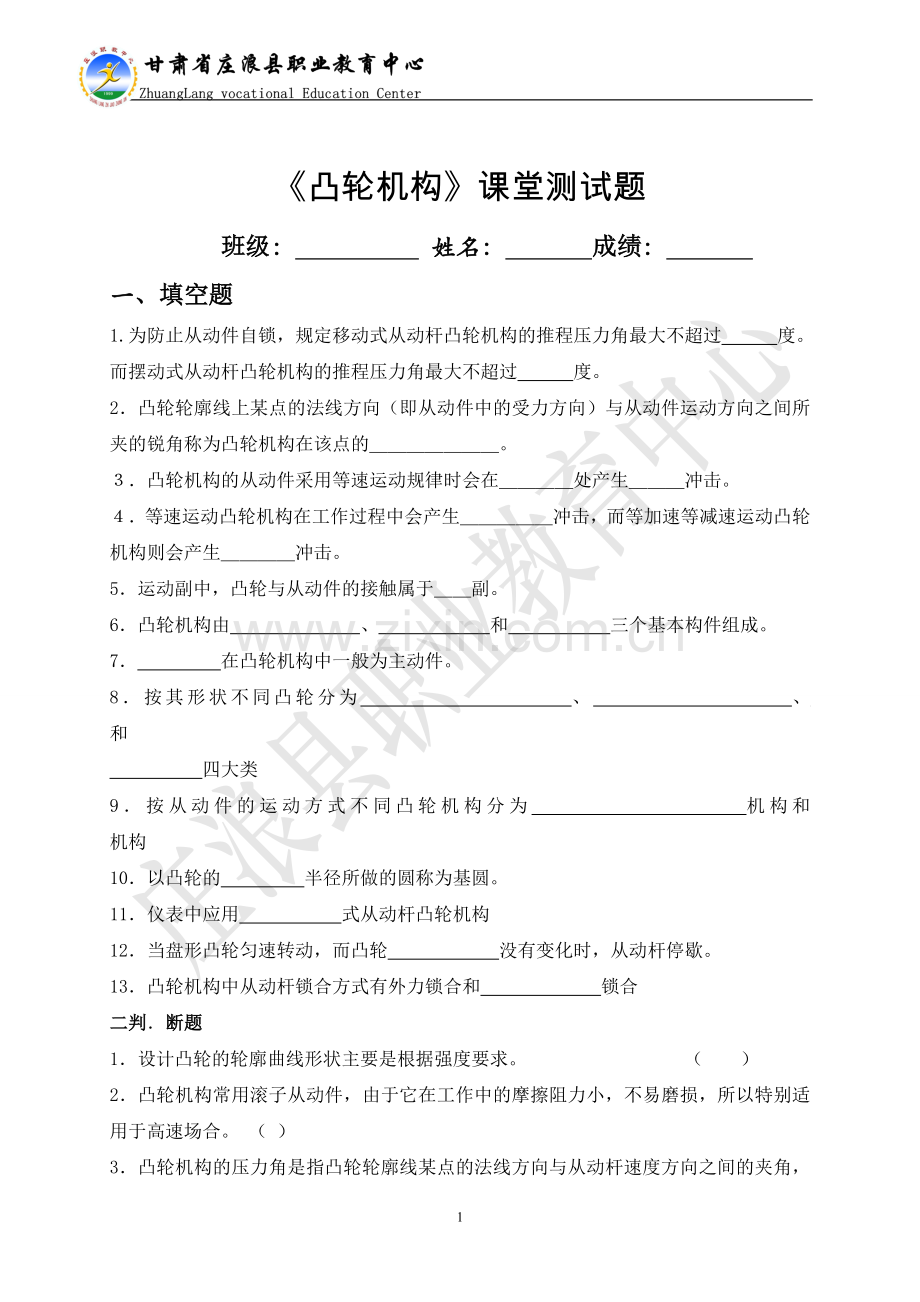

《凸轮机构》课堂测试题
班级： 姓名： 成绩：
一、填空题
1.为防止从动件自锁，规定移动式从动杆凸轮机构的推程压力角最大不超过　　　度。而摆动式从动杆凸轮机构的推程压力角最大不超过　　　度。
2．凸轮轮廓线上某点的法线方向（即从动件中的受力方向）与从动件运动方向之间所夹的锐角称为凸轮机构在该点的＿＿＿＿＿＿＿。
３．凸轮机构的从动件采用等速运动规律时会在＿＿＿＿处产生＿＿＿冲击。
４．等速运动凸轮机构在工作过程中会产生＿＿＿＿＿冲击，而等加速等减速运动凸轮机构则会产生＿＿＿＿冲击。
5．运动副中，凸轮与从动件的接触属于＿＿副。
6．凸轮机构由 、 和 三个基本构件组成。
7． 在凸轮机构中一般为主动件。
8．按其形状不同凸轮分为 、 、 和
四大类
9．按从动件的运动方式不同凸轮机构分为 机构和 机构
10．以凸轮的 半径所做的圆称为基圆。
11．仪表中应用 式从动杆凸轮机构
12．当盘形凸轮匀速转动，而凸轮 没有变化时，从动杆停歇。
13．凸轮机构中从动杆锁合方式有外力锁合和 锁合
二判．断题
1．设计凸轮的轮廓曲线形状主要是根据强度要求。 （ ）
2．凸轮机构常用滚子从动件，由于它在工作中的摩擦阻力小，不易磨损，所以特别适用于高速场合。 （ ）
3．凸轮机构的压力角是指凸轮轮廓线某点的法线方向与从动杆速度方向之间的夹角，一般说在工作过程中它不是恒定不变的。 （ ）
4．凸轮机构中，升程一定时,基圆半径增大，压力角也随之增大。 （ ）
5．凸轮的轮廓曲线决定了从动件的位移，速度和加速度的变化规律。 （ ）
6．尖顶式从动件一般用于重载，动作灵敏的场合。 （ ）
7．凸轮轮廓的形状取决于从动件的运动规律。
9．尖顶式从动件易于磨损，而平底式从动杆磨损则较小，这是因为前者与凸轮组成高副，而后者与凸轮则组成低副的缘故。 ( )
10．凸轮机构是高副机构。( )
11．盘形凸轮的结构尺寸与其基圆半径成正比。( )
12．由于盘形凸轮制造方便，所以最适用于较大行程的传动。( )
13．尖顶式从动杆与凸轮接触摩擦力较小，故可用来传递较大的动力。( )
14．反转法绘制凸轮轮廓曲线，是给凸轮加上一个凸轮的角速度等值反向并绕凸轮轴心转动的角速度。凸轮的从动件运动轨迹可以是直线，也可以是弧线。( )
15．凸轮机构是高副机构，凸轮与从动件接触处难以保持良好的润滑而易磨损( )
三．选择题
1．传动要求速度不高，承载能力较大的场合常应用的从动件型式为（ ）
A、尖顶式 B、滚子式 C、平底式 D、曲面式
2. 对心式滚子从动件凸轮机构，基圆与实际轮廓线( )。
A、相切 B、相交 C、相离 D、以上都有可能
4．凸轮机构从动件的运动规律取决于凸轮的 （ ）
A、大小 B、形状 C、厚度 D、表面质量
5．在凸轮机构的从动件基本类型中＿＿＿从动件可准确地实现任意的运动规律
Ａ尖顶 Ｂ、滚子 Ｃ、平底 Ｄ、曲柄
6．凸轮机构从动件的端部形式有( )
Ａ、尖顶式 Ｂ、滚子式 Ｃ、平底式 Ｄ、直动式
7．与凸轮接触面积较大，易于形成油膜，所以润滑较好，磨损较小的是( )
Ａ、尖顶式从动杆 Ｂ、滚子式从动杆
Ｃ、平底式从动杆 Ｄ、直动式从动杆
8．凸轮机构从动件的运动规律是由( )决定的
A、凸轮转速 B、凸轮轮廓曲线 C、凸轮形状 D、凸轮基圆半径
9．承载能力很大的场合采用的从动件形式为( )
Ａ、尖顶式 Ｂ、滚子式 Ｃ、平底式 Ｄ、不能确定
10．要求从动件灵敏，轻载低速时宜采用的凸轮机构为( )
Ａ、尖顶式凸轮机构 Ｂ、滚子式凸轮机构
Ｃ、平底式凸轮机构 Ｄ、曲面式凸轮机构
1．1( )从动件的行程不能太大
A、盘形凸轮 B、移动凸轮 C、圆柱凸轮 D、凸轮机构
