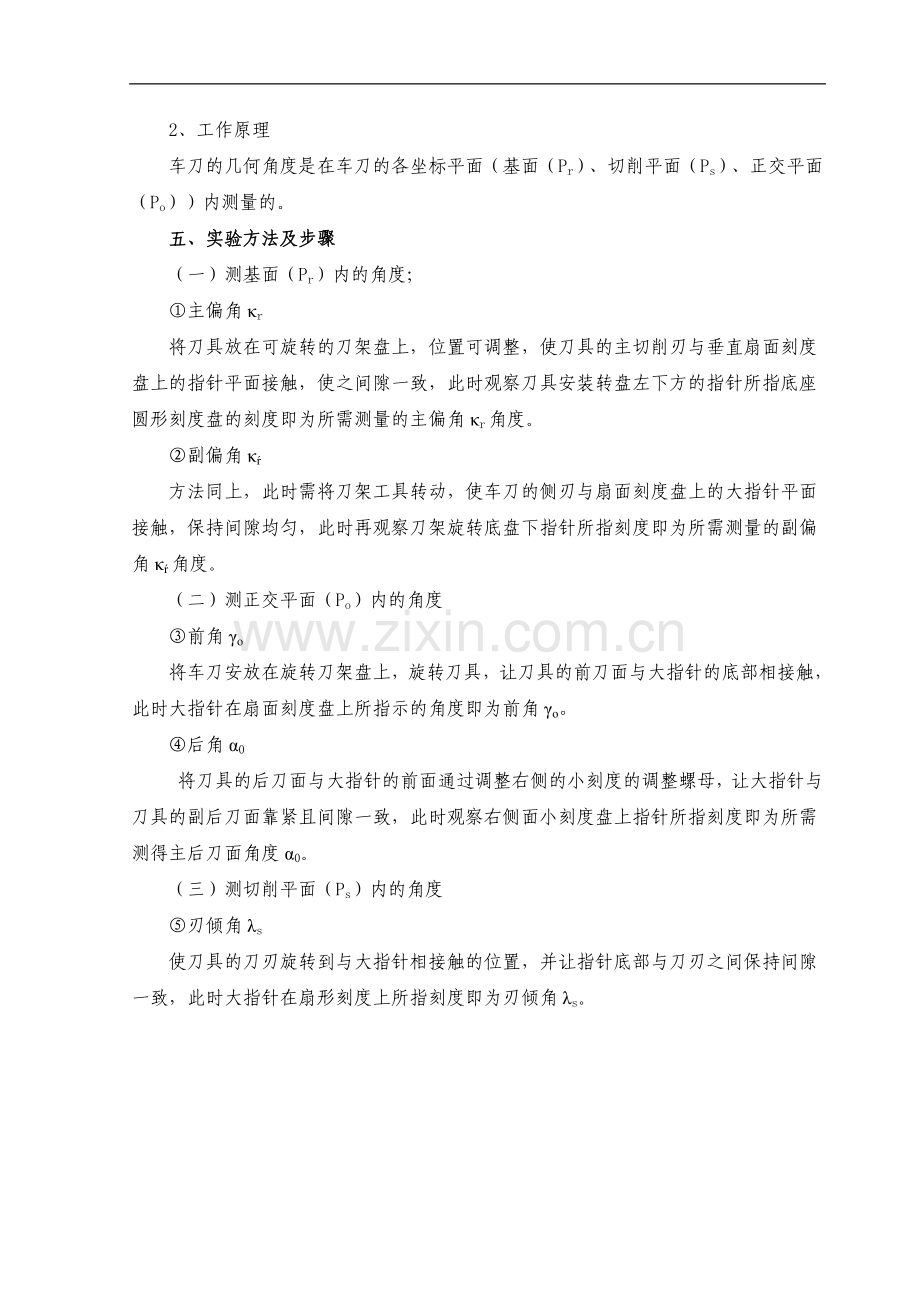

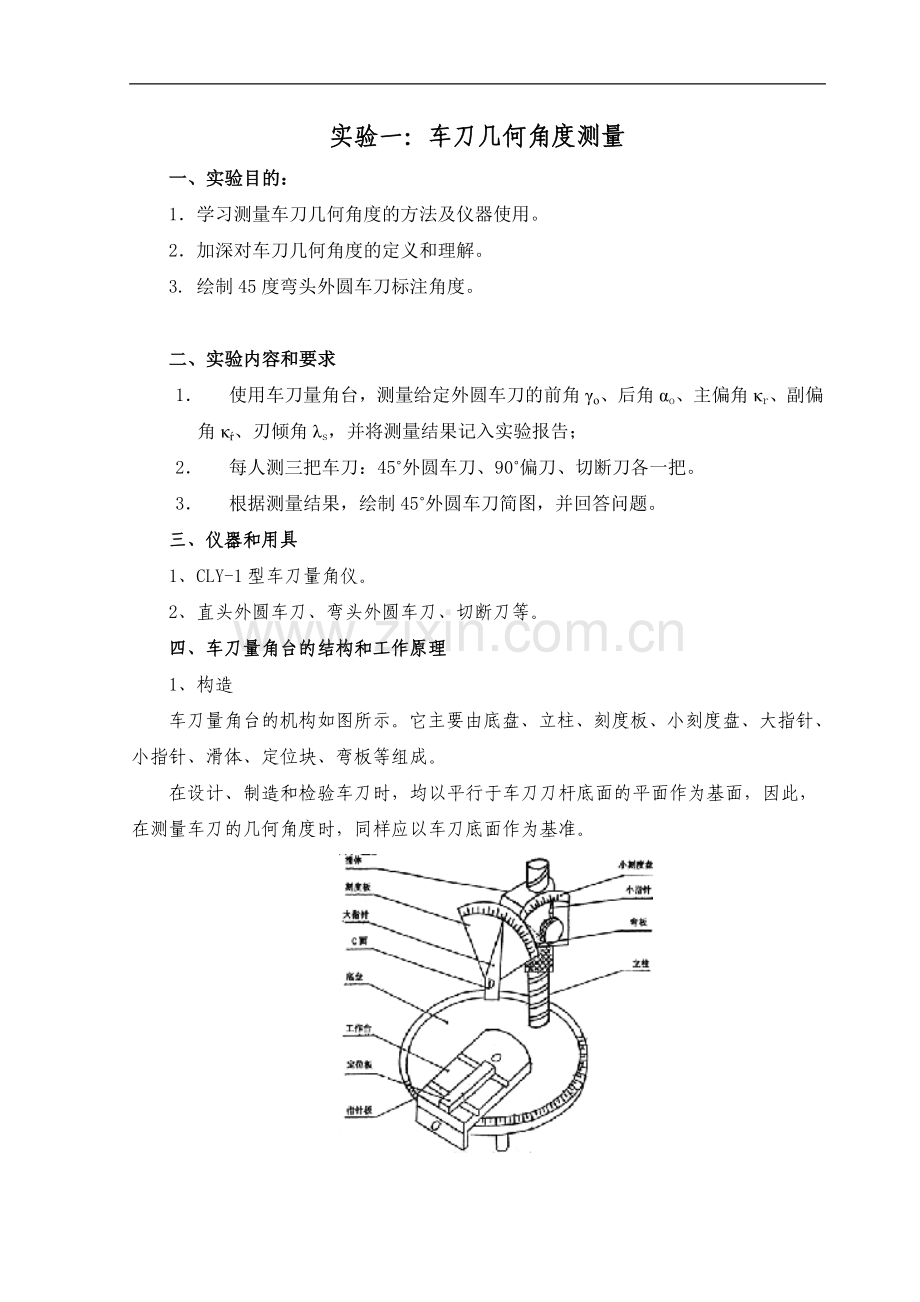

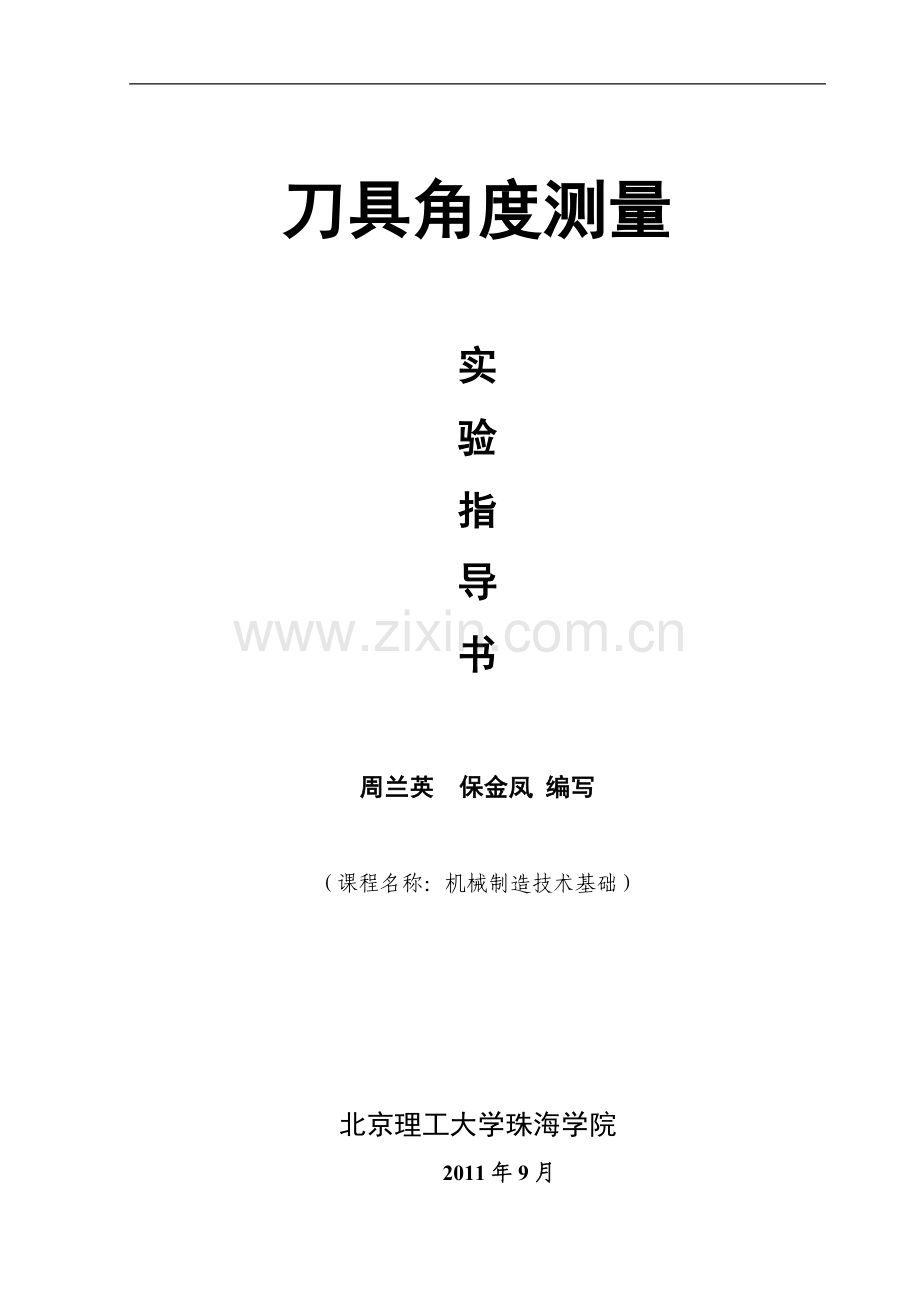

刀具角度测量 实 验 指 导 书 周兰英 保金凤 编写 (课程名称:机械制造技术基础) 北京理工大学珠海学院 2011年9月 实验一:车刀几何角度测量 一、实验目的: 1.学习测量车刀几何角度的方法及仪器使用。 2.加深对车刀几何角度的定义和理解。 3. 绘制45度弯头外圆车刀标注角度。 二、实验内容和要求 1. 使用车刀量角台,测量给定外圆车刀的前角γo、后角αo、主偏角κr、副偏角κŕ、刃倾角λs,并将测量结果记入实验报告; 2. 每人测三把车刀:45˚外圆车刀、90˚偏刀、切断刀各一把。 3. 根据测量结果,绘制45˚外圆车刀简图,并回答问题。 三、仪器和用具 1、CLY-1型车刀量角仪。 2、直头外圆车刀、弯头外圆车刀、切断刀等。 四、车刀量角台的结构和工作原理 1、构造 车刀量角台的机构如图所示。它主要由底盘、立柱、刻度板、小刻度盘、大指针、小指针、滑体、定位块、弯板等组成。 在设计、制造和检验车刀时,均以平行于车刀刀杆底面的平面作为基面,因此,在测量车刀的几何角度时,同样应以车刀底面作为基准。 2、工作原理 车刀的几何角度是在车刀的各坐标平面(基面(Pr)、切削平面(Ps)、正交平面(Po))内测量的。 五、实验方法及步骤 (一)测基面(Pr)内的角度; ①主偏角κr 将刀具放在可旋转的刀架盘上,位置可调整,使刀具的主切削刃与垂直扇面刻度盘上的指针平面接触,使之间隙一致,此时观察刀具安装转盘左下方的指针所指底座圆形刻度盘的刻度即为所需测量的主偏角κr角度。 ②副偏角κŕ 方法同上,此时需将刀架工具转动,使车刀的侧刃与扇面刻度盘上的大指针平面接触,保持间隙均匀,此时再观察刀架旋转底盘下指针所指刻度即为所需测量的副偏角κŕ角度。 (二)测正交平面(Po)内的角度 ③前角γo 将车刀安放在旋转刀架盘上,旋转刀具,让刀具的前刀面与大指针的底部相接触,此时大指针在扇面刻度盘上所指示的角度即为前角γo。 ④后角α0 将刀具的后刀面与大指针的前面通过调整右侧的小刻度的调整螺母,让大指针与刀具的副后刀面靠紧且间隙一致,此时观察右侧面小刻度盘上指针所指刻度即为所需测得主后刀面角度α0。 (三)测切削平面(Ps)内的角度 ⑤刃倾角λs 使刀具的刀刃旋转到与大指针相接触的位置,并让指针底部与刀刃之间保持间隙一致,此时大指针在扇形刻度上所指刻度即为刃倾角λs。 车刀几何角度测量实验报告 班级: 姓名: 学号: 一、车刀角度测量值 车刀角度 车刀名称 主剖面Po 基 面Pr 切削平面Ps 前角γo 后角αo 主偏角κr 副偏角κŕ 刃倾角λs 45˚外圆车刀 90˚偏刀 切断刀 二、回答问题 1.按比例绘制所测外圆车刀视图,并将所测刀具角度标注在视图上。 2.简述车刀标注角度、工作角度区别。
