1. HPLC分析型与制备型的区别
两个的用途完全不一样,分析型是用来做样品定性,纯度检测的,制备型是用来快速分离和纯化产品的。
主要是分析型的样品通量很小,而制备型的通量是分析型的几百倍上千倍,为了达到这个效果,制备型选用的是大流速的泵(几十毫升每分钟甚至上百毫升没分钟),粗粒径填料,粗管径的色谱柱,以提高柱子的载样量,同时牺牲的是分离效率,制备型一次可以制备毫克级的样品,甚至大型的专用制备仪器可以制备克级的样品
2. 高效液相色谱的优点和常见问题
高效液相色谱(High Pe-rformance Liauid Chromatography,HPLC)的主要优点是⑴分辩率高于其它色谱法;⑵速度快,十几分钟到几十分钟可完成;⑶重复性高;⑷高效相色谱柱可反复使用;⑸自动化操作,分析精确度高。根据分离过程中溶质分子与固定相相互作用的差别,高效液相色谱可分为四个基本类型,即液-固色谱、液-液色谱、离子交换色谱和体积排阻色谱。高效液相色谱在生物领域中广泛用于下列产物的分离和鉴定:⑴氨基酸及其衍生物;⑵有机酸;⑶甾体化合物;⑷生物硷;⑸抗菌素;⑹糖类;⑺卟啉;⑻核酸及其降解产物;⑼蛋白质、酶和多肽;⑽脂类等。
高效液相色谱的常见问题有:
1、涡流扩散(Eddy diffusion)
流动相碰到较大的固体颗粒,就像流水碰到石头一样产生涡流。如果柱装填得不均匀,有的部分松散或有细沟,则流动相的速度就快;有的部位结块或装直紧密则流就慢,多条流路有快有慢,就使区带变宽。因此,固相载体的颗粒要小而均匀,装柱要松紧均一,这样涡流扩散小,柱效率高。
2、分子扩散(Molecular diffusion)
分子扩散就是物质分子由浓度高的区域向浓度低的区域运动,也称纵向分子扩散。要减少分子扩散就要采用小而均匀的固相颗粒装柱。同时在操作时,如果流速太慢,被分离物质停留时间长,则扩散严重。
3、质量转移(Mass transfer)
被分离物质要在流动相与固定相中平衡,这样才能形成较窄的区带。在液相色谱中,溶质分子要在两个液相之间进行分配,或在固相上被吸附和解吸附均需要一定的时间。当流速快时,转移速度慢,来不及达到平衡动相就向前移,这各物质的非平衡移动,使区带变宽。
4、动相流速
当流速太低时,分子扩散严重,特别是在气相色谱中尤为突出。如将理论塔板高度对流速作图,理论塔板高度随流速增加而急速下降,当达到最低值时,流速再加大则质量转移起主要作用,理论塔板高度又加大。在高效液相色谱中,流速稍快影响不大,但在凝胶过滤色谱中,因为物质要渗透到凝胶内部,所以质量转移影响大,流速咖大会降低柱效率。
5、固定相颗粒大小
定相颗粒越小柱效率越高,对流动相流动的阻力越大,需要加大压力才能使它流动。
3. 国内常用的HPLC检测器特点
光学类检测器

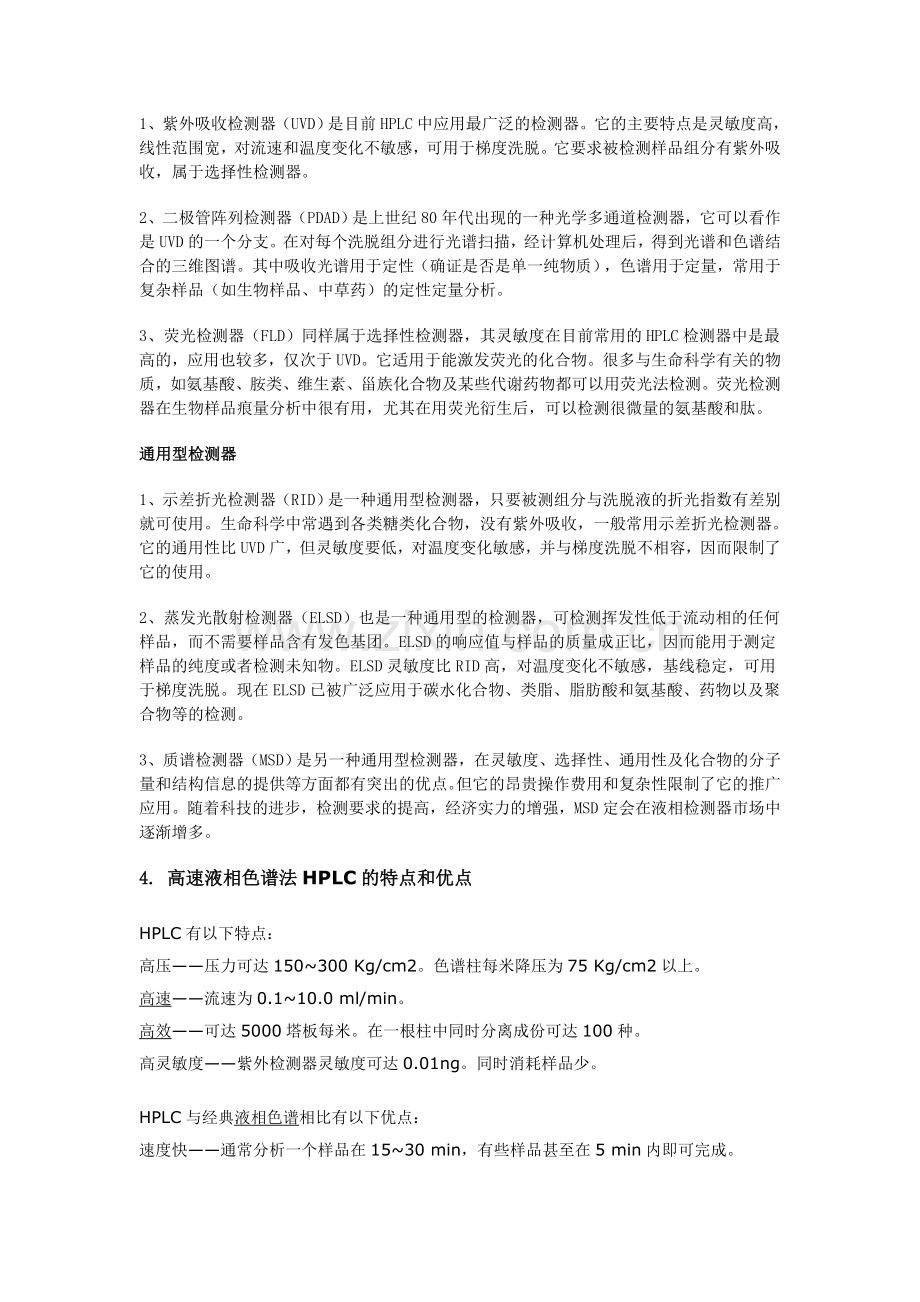

1、紫外吸收检测器(UVD)是目前HPLC中应用最广泛的检测器。它的主要特点是灵敏度高,线性范围宽,对流速和温度变化不敏感,可用于梯度洗脱。它要求被检测样品组分有紫外吸收,属于选择性检测器。
2、二极管阵列检测器(PDAD)是上世纪80年代出现的一种光学多通道检测器,它可以看作是UVD的一个分支。在对每个洗脱组分进行光谱扫描,经计算机处理后,得到光谱和色谱结合的三维图谱。其中吸收光谱用于定性(确证是否是单一纯物质),色谱用于定量,常用于复杂样品(如生物样品、中草药)的定性定量分析。
3、荧光检测器(FLD)同样属于选择性检测器,其灵敏度在目前常用的HPLC检测器中是最高的,应用也较多,仅次于UVD。它适用于能激发荧光的化合物。很多与生命科学有关的物质,如氨基酸、胺类、维生素、甾族化合物及某些代谢药物都可以用荧光法检测。荧光检测器在生物样品痕量分析中很有用,尤其在用荧光衍生后,可以检测很微量的氨基酸和肽。
通用型检测器
1、示差折光检测器(RID)是一种通用型检测器,只要被测组分与洗脱液的折光指数有差别就可使用。生命科学中常遇到各类糖类化合物,没有紫外吸收,一般常用示差折光检测器。它的通用性比UVD广,但灵敏度要低,对温度变化敏感,并与梯度洗脱不相容,因而限制了它的使用。
2、蒸发光散射检测器(ELSD)也是一种通用型的检测器,可检测挥发性低于流动相的任何样品,而不需要样品含有发色基团。ELSD的响应值与样品的质量成正比,因而能用于测定样品的纯度或者检测未知物。ELSD灵敏度比RID高,对温度变化不敏感,基线稳定,可用于梯度洗脱。现在ELSD已被广泛应用于碳水化合物、类脂、脂肪酸和氨基酸、药物以及聚合物等的检测。
3、质谱检测器(MSD)是另一种通用型检测器,在灵敏度、选择性、通用性及化合物的分子量和结构信息的提供等方面都有突出的优点。但它的昂贵操作费用和复杂性限制了它的推广应用。随着科技的进步,检测要求的提高,经济实力的增强,MSD定会在液相检测器市场中逐渐增多。
4. 高速液相色谱法HPLC的特点和优点
HPLC有以下特点:
高压——压力可达150~300 Kg/cm2。色谱柱每米降压为75 Kg/cm2以上。
高速——流速为0.1~10.0 ml/min。
高效——可达5000塔板每米。在一根柱中同时分离成份可达100种。
高灵敏度——紫外检测器灵敏度可达0.01ng。同时消耗样品少。
HPLC与经典液相色谱相比有以下优点:
速度快——通常分析一个样品在15~30 min,有些样品甚至在5 min内即可完成。
分辨率高——可选择固定相和流动相以达到最佳分离效果。
灵敏度高——紫外检测器可达0.01ng,荧光和电化学检测器可达0.1pg。
柱子可反复使用——用一根色谱柱可分离不同的化合物。
样品量少,容易回收——样品经过色谱柱后不被破坏,可以收集单一组分或做制备。
5. hplc操作注意的问题
1.泵的使用和维护注意事项
为了延长泵的使用寿命和维持其输液的稳定性,必须按照下列注意事项进行操作:
①防止任何固体微粒进入泵体,因为尘埃或其它任何杂质微粒都会磨损柱塞、密封环、缸体和单向阀,因此应预先除去流动相中的任何固体微粒。流动相最好在玻璃容器内蒸馏,而常用的方法是滤过,可采用Millipore滤膜(0.2?m或0.45?m)等滤器。泵的入口都应连接砂滤棒(或片)。输液泵的滤器应经常清洗或更换。
②流动相不应含有任何腐蚀性物质,含有缓冲液的流动相不应保留在泵内,尤其是在停泵过夜或更长时间的情况下。如果将含缓冲液的流动相留在泵内,由于蒸发或泄漏,甚至只是由于溶液的静置,就可能析出盐的微细晶体,这些晶体将和上述固体微粒一样损坏密封环和柱塞等。因此,必须泵入纯水将泵充分清洗后,再换成适合于色谱柱保存和有利于泵维护的溶剂(对于反相键合硅胶固定相,可以是甲醇或甲醇-水)。
③泵工作时要留心防止溶剂瓶内的流动相被用完,否则空泵运转也会磨损柱塞、缸体或密封环,最终产生漏液。
④输液泵的工作压力决不要超过规定的最高压力,否则会使高压密封环变形,产生漏液。
⑤流动相应该先脱气,以免在泵内产生气泡,影响流量的稳定性,如果有大量气泡,泵就无法正常工作。
如果输液泵产生故障,须查明原因,采取相应措施排除故障:
①没有流动相流出,又无压力指示。原因可能是泵内有大量气体,这时可打开泄压阀,使泵在较大流量(如5ml/min)下运转,将气泡排尽,也可用一个50ml针筒在泵出口处帮助抽出气体。另一个可能原因是密封环磨损,需更换。
②压力和流量不稳。原因可能是气泡,需要排除;或者是单向阀内有异物,可卸下单向阀,浸入丙酮内超声清洗。有时可能是砂滤棒内有气泡,或被盐的微细晶粒或滋生的微生物部分堵塞,这时,可卸下砂滤棒浸入流动相内超声除气泡,或将砂滤棒浸入稀酸(如4mol/L硝酸)内迅速除去微生物,或将盐溶解,再立即清洗。
③压力过高的原因是管路被堵塞,需要清除和清洗。压力降低的原因则可能是管路有泄漏。检查堵塞或泄漏时应逐段进行。
3.梯度洗脱
HPLC有等强度(isocratic)和梯度(gradient)洗脱两种方式。等度洗脱是在同一分析周期内流动相组成保持恒定,适合于组分数目较少,性质差别不大的样品。梯度洗脱是在一个分析周期内程序控制流动相的组成,如溶剂的极性、离子强度和pH值等,用于分析组分数目多、性质差异较大的复杂样品。采用梯度洗脱可以缩短分析时间,提高分离度,改善峰形,提高检测灵敏度,但是常常引起基线漂移和降低重现性。
梯度洗脱有两种实现方式:低压梯度(外梯度)和高压梯度(内梯度)。
两种溶剂组成的梯度洗脱可按任意程度混合,即有多种洗脱曲线:线性梯度、凹形梯度、凸形梯度和阶梯形梯度。线性梯度最常用,尤其适合于在反相柱上进行梯度洗脱。
在进行梯度洗脱时,由于多种溶剂混合,而且组成不断变化,因此带来一些特殊问题,必须充分重视:
①要注意溶剂的互溶性,不相混溶的溶剂不能用作梯度洗脱的流动相。有些溶剂在一定比例内混溶,超出范围后就不互溶,使用时更要引起注意。当有机溶剂和缓冲液混合时,还可能析出盐的晶体,尤其使用磷酸盐时需特别小心。
②梯度洗脱所用的溶剂纯度要求更高,以保证良好的重现性。进行样品分析前必须进行空白梯度洗脱,以辨认溶剂杂质峰,因为弱溶剂中的杂质富集在色谱柱头后会被强溶剂洗脱下来。用于梯度洗脱的溶剂需彻底脱气,以防止混合时产生气泡。
③混合溶剂的粘度常随组成而变化,因而在梯度洗脱时常出现压力的变化。例如甲醇和水粘度都较小,
当二者以相近比例混合时粘度增大很多,此时的柱压大约是甲醇或水为流动相时的两倍。因此要注意防止梯度洗脱过程中压力超过输液泵或色谱柱能承受的最大压力。
④每次梯度洗脱之后必须对色谱柱进行再生处理,使其恢复到初始状态。需让10~30倍柱容积的初始流动相流经色谱柱,使固定相与初始流动相达到完全平衡。
2、进样器
早期使用隔膜和停流进样器,装在色谱柱入口处。现在大都使用六通进样阀或自动进样器。进样装置要求:密封性好,死体积小,重复性好,保证中心进样,进样时对色谱系统的压力、流量影响小。HPLC进样方式可分为:隔膜进样、停流进样、阀进样、自动进样。
1.隔膜进样。用微量注射器将样品注入专门设计的与色谱柱相连的进样头内,可把样品直接送到柱头填充床的中心,死体积几乎等于零,可以获得最佳的柱效,且价格便宜,操作方便。但不能在高压下使用(如10MPa以上);此外隔膜容易吸附样品产生记忆效应,使进样重复性只能达到1~2%;加之能耐各种溶剂的橡皮不易找到,常规分析使用受到限制。
2.停流进样。可避免在高压下进样。但在HPLC中由于隔膜的污染,停泵或重新启动时往往会出现“鬼峰”;另一缺点是保留时间不准。在以峰的始末信号控制馏分收集的制备色谱中,效果较好。
3.阀进样。一般HPLC分析常用六通进样阀(以美国Rheodyne公司的7725和7725i型最常见),其关键部件由圆形密封垫(转子)和固定底座(定子)组成。由于阀接头和连接管死体积的存在,柱效率低于隔膜进样(约下降5~10%左右),但耐高压(35~40MPa),进样量准确,重复性好(0.5%),操作方便。
六通阀的进样方式有部分装液法和完全装液法两种。①用部分装液法进样时,进样量应不大于定量环体积的50%(最多75%),并要求每次进样体积准确、相同。此法进样的准确度和重复性决定于注射器取样的熟练程度,而且易产生由进样引起的峰展宽。②用完全装液法进样时,进样量应不小于定量环体积的5~10倍(最少3倍),这样才能完全置换定量环内的流动相,消除管壁效应,确保进样的准确度及重复性。
六通阀使用和维护注意事项:①样品溶液进样前必须用0.45?m滤膜过滤,以减少微粒对进样阀的磨损。②转动阀芯时不能太慢,更不能停留在中间位置,否则流动相受阻,使泵内压力剧增,甚至超过泵的最大压力;再转到进样位时,过高的压力将使柱头损坏。③为防止缓冲盐和样品残留在进样阀中,每次分析结束后应冲洗进样阀。通常可用水冲洗,或先用能溶解样品的溶剂冲洗,再用水冲洗。
4.自动进样。用于大量样品的常规分析。
3.柱的使用和维护注意事项
色谱柱的正确使用和维护十分重要,稍有不慎就会降低柱效、缩短使用寿命甚至损坏。在色谱操作过程中,需要注意下列问题,以维护色谱柱。
① 避免压力和温度的急剧变化及任何机械震动。温度的突然变化或者使色谱柱从高处掉下都会影响柱内的填充状况;柱压的突然升高或降低也会冲动柱内填料,因此在调节流速时应该缓慢进行,在阀进样时阀的转动不能过缓(如前所述)。
② 应逐渐改变溶剂的组成,特别是反相色谱中,不应直接从有机溶剂改变为全部是水,反之亦然。
③ 一般说来色谱柱不能反冲,只有生产者指明该柱可以反冲时,才可以反冲除去留在柱头的杂质。否则反冲会迅速降低柱效。
④ 选择使用适宜的流动相(尤其是pH),以避免固定相被破坏。有时可以在进样器前面连接一预柱,分析柱是键合硅胶时,预柱为硅胶,可使流动相在进入分析柱之前预先被硅胶“饱和”,避免分析柱中的硅胶基质被溶解。
⑤ 避免将基质复杂的样品尤其是生物样品直接注入柱内,需要对样品进行预处理或者在进样器和色谱柱之间连接一保护柱。保护柱一般是填有相似固定相的短柱。保护柱可以而且应该经常更换。
⑥ 经常用强溶剂冲洗色谱柱,清除保留在柱内的杂质。在进行清洗时,对流路系统中流动相的置换应以相混溶的溶剂逐渐过渡,每种流动相的体积应是柱体积的20倍左右,即常规分析需要50~75ml。
下面列举一些色谱柱的清洗溶剂及顺序,作为参考:硅胶柱以正已烷(或庚烷)、二氯甲烷和甲醇依次冲洗,然后再以相反顺序依次冲洗,所有溶剂都必须严格脱水。甲醇能洗去残留的强极性杂质,已烷使硅胶表面重新活化。反相柱以水、甲醇、乙腈、一氯甲烷(或氯仿)依次冲洗,再以相反顺序依次冲洗。如果下一步分析用的流动相不含缓冲液,那么可以省略最后用水冲洗这一步。一氯甲烷能洗去残留的非极性杂质,在甲醇(乙腈)冲洗时重复注射100~200?l四氢呋喃数次有助于除去强疏水性杂质。四氢呋喃与乙腈或甲醇的混合溶液能除去类脂。有时也注射二甲亚砜数次。此外,用乙腈、丙酮和三氟醋酸(0.1%)梯度洗脱能除去蛋白质污染。
阳离子交换柱可用稀酸缓冲液冲洗,阴离子交换柱可用稀碱缓冲液冲洗,除去交换性能强的盐,然后用水、甲醇、二氯甲烷(除去吸附在固定相表面的有机物)、甲醇、水依次冲洗。
⑦ 保存色谱柱时应将柱内充满乙腈或甲醇,柱接头要拧紧,防止溶剂挥发干燥。绝对禁止将缓冲溶液留在柱内静置过夜或更长时间。
⑧ 色谱柱使用过程中,如果压力升高,一种可能是烧结滤片被堵塞,这时应更换滤片或将其取出进行清洗;另一种可能是大分子进入柱内,使柱头被污染;如果柱效降低或色谱峰变形,则可能柱头出现塌陷,死体积增大。
在后两种情况发生时,小心拧开柱接头,用洁净小钢将柱头填料取出1~2mm高度(注意把被污染填料取净)再把柱内填料整平。然后用适当溶剂湿润的固定相(与柱内相同)填满色谱柱,压平,再拧紧柱接头。这样处理后柱效能得到改善,但是很难恢复到新柱的水平。
柱子失效通常是柱端部分,在分析柱前装一根与分析柱相同固定相的短柱(5~30mm),可以起到保护、延长柱寿命的作用。采用保护柱会损失一定的柱效,这是值得的。
通常色谱柱寿命在正确使用时可达2年以上。以硅胶为基质的填料,只能在pH2~9范围内使用。柱子使用一段时间后,可能有一些吸附作用强的物质保留于柱顶,特别是一些有色物质更易看清被吸着在柱顶的填料上。新的色谱柱在使用一段时间后柱顶填料可能塌陷,使柱效下降,这时也可补加填料使柱效恢复。
每次工作完后,最好用洗脱能力强的洗脱液冲洗,例如ODS柱宜用甲醇冲洗至基线平衡。当采用盐缓冲溶液作流动相时,使用完后应用无盐流动相冲洗。含卤族元素(氟、氯、溴)的化合物可能会腐蚀不锈钢管道,不宜长期与之接触。装在HPLC仪上柱子如不经常使用,应每隔4~5天开机冲洗15分钟。
柱子不用时每隔一段时间要用保存溶剂低流速冲洗20来个柱体积,以防柱子中的溶剂因挥发而干涸,空气进入.
4.有关检测器的故障及其排除
1)流动池内有气泡
如果有气泡连续不断地通过流动池,将使噪音增大,如果气泡较大,则会在基线上出现许多线状“峰”,这是由于系统内有气泡,需要对流动相进行充分的除气,检查整个色谱系统是否漏气,再加大流量驱除系统内的气泡。如果气泡停留在流动池内,也可能使噪音增大,可采用突然增大流量的办法除去气泡(最好不连接色谱柱);或者启动输液泵的同时,用手指紧压流动池出口,使池内增压,然后放开。可反复操作数次,但要注意不使压力增加太多,以免流动池破裂。
2)流动池被污染
无论参比池或样品池被污染,都可能产生噪音或基线漂移。可以使用适当溶剂清洗检测池,要注意溶剂的互溶性;如果污染严重,就需要依次采用1mol/L硝酸、水和新鲜溶剂冲洗,或者取出池体进行清洗、更换窗口。
3)光源灯出现故障
紫外或荧光检测器的光源灯使用到极限或者不能正常工作时,可能产生严重噪音,基线漂移,出现平头峰等异常峰,甚至使基线不有回零。这时需要更换光源灯。
4)倒峰
倒峰的出现可能是检测器的极性接反了,改正后即可变成正峰。用示差折光检测器时,如果组分的折光指数低于流动相的折光指数,也会出现倒峰,这就需要选择合适的流动相。如果流动相中含有紫外吸收的杂质,使用紫外检测器时,无吸收的组分就会产生倒峰,因此必须用高纯度的溶剂作流动相。在死时间附近的尖锐峰往往是由于进样时的压力变化,或者由于样品溶剂与流动相不同所引起的。
5.流动相的滤过及贮存
所有溶剂使用前都必须经0.45?m(或0.22?m)滤过,以除去杂质微粒,色谱纯试剂也不例外(除非在标签上标明“已滤过”)。
用滤膜过滤时,特别要注意分清有机相(脂溶性)滤膜和水相(水溶性)滤膜。有机相滤膜一般用于过滤有机溶剂,过滤水溶液时流速低或滤不动。水相滤膜只能用于过滤水溶液,严禁用于有机溶剂,否则滤膜会被溶解!溶有滤膜的溶剂不得用于HPLC。对于混合流动相,可在混合前分别滤过,如需混合后滤过,首选有机相滤膜。现在已有混合型滤膜出售。
流动相一般贮存于玻璃、聚四氟乙烯或不锈钢容器内,不能贮存在塑料容器中。因许多有机溶剂如甲醇、乙酸等可浸出塑料表面的增塑剂,导致溶剂受污染。这种被污染的溶剂如用于HPLC系统,可能造成柱效降低。贮存容器一定要盖严,防止溶剂挥发引起组成变化,也防止氧和二氧化碳溶入流动相。
磷酸盐、乙酸盐缓冲液很易长霉,应尽量新鲜配制使用,不要贮存。如确需贮存,可在冰箱内冷藏,并在3天内使用,用前应重新滤过。容器应定期清洗,特别是盛水、缓冲液和混合溶液的瓶子,以除去底部的杂质沉淀和可能生长的微生物。因甲醇有防腐作用,所以盛甲醇的瓶子无此现象
6.仪器的使用:
(1)流动相滤过后,注意观察有无肉眼能看到的微粒、纤维。有请重新滤过。
(2)柱在线时,增加流速应以0.1ml/min的增量逐步进行,一般不超过1ml/min,反之亦然。否则会使柱床下塌,叉峰。柱不线时,要加快流速也需以每次0.5ml/min的速率递增上去(或下来),勿急升(降),以免泵损坏。
(3)安装柱时,请注意流向,接口处不要留有空隙。
(4)样品液请注意滤过(注射液可不需滤过)后进样,注意样品溶剂的挥发性。
(5)测定完毕请用水冲柱1小时,甲醇30分钟。如果第二天仍使用,可用水以低流速(0.1~0.3ml/min)冲洗过夜(注意水要够量),不须冲洗甲醇。另外需要特别注意的是:对于含碳量高、封尾充分的柱,应先用含5~10%甲醇的水冲洗,再用甲醇冲洗。
(6)冲水的同时请用水充分冲洗柱头(如有自动清洗装置系统,则应更换水)
(7)做样或冲洗柱子时,特别要防止流动相的量要足够,以防被抽干,而泵空转.
7、样品测定
1.流动相比例调整:由于我国药品标准中没有规定柱的长度及填料的粒度,因此每次新开检新品种时几乎都须调整流动相(按经验,主峰一般应调至保留时间为6~15分钟为宜)。所以建议第一次检验时请少配流动相,以免浪费。弱电解质的流动相其重现性更不容易达到,请注意充分平衡柱。
2.样品配制:①溶剂;②容器:塑料容器常含有高沸点的增塑剂,可能释放到样品液中造成污染,而且还会吸留某些药物,引起分析误差。某些药物特别是碱性药物会被玻璃容器表面吸附,影响样品中药物的定量回收,因此必要时应将玻璃容器进行硅烷化处理。
3.记录时间:第一次测定时,应先将空白溶剂、对照品溶液及供试品溶液各进一针,并尽量收集较长时间的图谱(如30分钟以上),以便确定样品中被分析组分峰的位置、分离度、理论板数及是否还有杂质峰在较长时间内才洗脱出来,确定是否会影响主峰的测定。
4.进样量:药品标准中常标明注入10ml,而目前多数HPLC系统采用定量环(10ml、20ml和50ml),因此应注意进样量是否一致。(可改变样液浓度)
5.计算:由于有些对照品标示含量的方式与样品标示量不同,有些是复合盐、有些含水量不同、有些是盐基不同或有些是采用有效部位标示,检验时请注意。
8, 使用记录及维护记录
每天必须作号仪器使用及维护记录,使用记录包括仪器名称,编号,柱子型号,编号,检测器波长,流速,能量,流动相组成,配制日期,,所用到 溶剂批号及厂家,,蒸馏水烧制日期,,以便判断各个溶剂厂家提供试剂质量及查找故障原因. 维护记录要及时作好,包括清洗溶剂瓶,过滤头,过滤器等,更换柱子及其他零部件,写清除零件的数目,部件号等.
6. 高效液相色谱仪操作
高效液相色谱仪(HPLC)现已成为有机化学分析的重要手段之一。同样,在食品分析中,无论是残留分析还是成分分析,HPLC 也已成为不可或缺的分析仪器。和其它分析仪器一样,你若想让HPLC 很好地为你工作、得到可靠的数据,首先你要保养好它,使它处于一个良好的待机状态,这样你操作它进行分析时就可以比较顺利地获得理想的结果。而且良好规范的操作习惯可以延长仪器使用寿命。大家在学校或接受仪器公司培训的时候,老师或工程师会提出很多的操作注意事项。但要是总结归纳一下,最重要的有三点:脱气、过滤和冲洗。本文围绕这三点进行讨论, 给新从事HPLC 分析的工作者一点操作建议,希望能对正确的操作仪器有一点帮助。更欢迎有经验的专家介绍使用经验,提出好建议。
一、脱气
流动相脱气对于避免HPLC 系统出问题,顺利得到一个理想的数据是一个很有效的措施。HPLC 系统内是不希望有气泡存在的。HPLC 泵在输送液体时要产生很大的力量,由于气体的压缩比与液体相比大的多,因而当气泡存在时,你将观察到瞬间的流速降低和系统压力下降。如果这个气泡足够大,液相泵将不能输送任何溶剂,而且如果压力低于预先设定的压力低限,泵将停止工作。有些泵设计可以很好地排除气泡,而也有一些泵设计当气泡存在时将停止运转。当一个气泡通过输液泵时,由于系统压力大,气泡通常会溶解在流动相溶液中,随流动相通过柱子。但是到达检测器流通池时系统压力又恢复到了大气压,因而气泡可能在检测器流通池中又显现,在色谱图上会出现不规律的毛刺。为解决这个问题,有些仪器公司设计一个反压控制器,这样可以在检测器出口提供足够的压力保持气泡始终溶解在流动相中直到它们流出检测器。当然,这个压力不能超过流通池所能承受的压力极限,否则可能损坏检测器。紫外/可见光(UV/VIS)检测器的液相色谱图中的噪音毛刺通常是气泡进入并通过流通池的征兆。有些检测器对空气的存在也非常敏感,但表现出的征兆与UV/VIS 不同,例如有报导说,当使用荧光(FL)检测器时,流动相中溶解氧的存在可能会使一些化合物失去荧光性。此外,对于利用待测物质在电极表面发生氧化还原反应引起电流变化而进行检测的电化学(EC)检测器,对流动相中的溶解氧的存在也非常灵敏。此外,气泡的存在有时还会导致保留时间不重现。所以,必须注意消除流动相中的空气,并且还应避免空气由管路(如PTFE 管)渗透进
流动相中。如果适当地关注在使用之前脱去流动相中溶解进的空气,上述这些问题均能避免,或把影响降至最低。常用的脱气方法有如下几种:
1. 吹氦脱气法。
利用氦气在液体中溶解度比空气低的特性,在0.1MPa 压力下,以约60 mL/min 流速通入流动相储液容器中10~15min,可以很有效地从流动相中排除溶解的空气,能排除接近80%的氧气。采用一个高效分布式喷射流装置,一体积的氦气可从流动相中将等体积的几乎全部气体排除。这意味着1L 氦气通过1L 流动相就可完成排气这个工作。这种脱气方法虽然好,但我们国内氦气价格较高,很少有实验室采用此方法。
2. 加热回流法。
此法的脱气效果较好。在操作时要注意冷凝塔的冷却效率,否则溶剂会丢失,混合流动相的比例会有变化。
3. 抽真空脱气法。
此法可使用真空泵,降压至0.05~0.07MPa 即可除去溶解的气体。但是由于真空脱气会使混合溶剂组成发生变化,从而影响到实验的重现性,因此多用于单溶剂体系的简单分析。
4. 超声波脱气法。
将欲脱气的流动相置于超声波清洗器中,用超声波震荡10~20min。此法的脱气效果最差。
5. 在线脱气法。
现在商品的HPLC 仪器,均可配在线脱气机。在线脱气使用简单,低故障,有效。建议购买仪器时一定要购买,有的公司是作为选购件,所以与仪器公司谈配置时应与公司确认。
二、过滤
任何颗粒物进入HPLC 系统后都会在柱子入口端被筛板挡住,最后的结果是将柱
子堵塞,表现出的特征是系统压力增加并使色谱峰变形。因此,要采取各种预防措施,包括操作步骤和商品仪器自身的各种过滤设计,努力防止或减少颗粒物进入HPLC 系统中,从而延长仪器和色谱柱的使用寿命,并提高数据的可靠性。在HPLC 系统中,颗粒物的主要来源有三个途径:流动相、被测样品和仪器系统部件的磨损物。
1、流动相
如果流动相均由高效液相色谱级溶剂组成,流动相没有必要过滤。这是因为高效液相色谱级的有机溶剂,例如乙腈、甲醇等,在制造的工艺过程中都已经过了0.2 μm 微孔滤膜过滤。同样的,无论你是买的HPLC 级的水还是在实验室使用超纯水净化系统制备的水,最后一步也是通过0.2 μm 微孔滤膜。然而,如果有任何一种缓冲液中加入了固体物,例如磷酸盐,流动相过滤将是必要的一个步骤。虽然缓冲盐可能是可溶解的、高纯的,但它还是可能含有颗粒物质,例如在盖试剂瓶的塑料内盖时,塑料瓶盖子与瓶口边缘挤压就会产生塑料颗粒。在这种情况下,添加的一种固体物可能完全溶解了,但是少量杂质颗粒存在于流动相中成为残渣。流动相通过0.45 μm 微孔滤膜过滤对于从流动相中除去所有颗粒物是一个有效方法。0.2μm 微孔滤膜也可以用,但是它们就这个应用而言并不比0.45μm 微孔滤膜更有效,而且它的过滤速度会更慢,特别是当实验室使用的试剂和水的质量不太好时。建议实验室在编写制定他们流动相制备标准操作程序(SOPs)时规定,可以借鉴国际上同类实验室的规定,即:流动相制备仅采用HPLC 级液体时不需要过滤,反之所有流动相组成在使用前必须过滤。在连接储液瓶和泵的输液管的末端入口采用下沉式过滤器(常见材质有熔融玻璃砂芯滤板和微孔金属的两种)也是很重要的。这个过滤器的规格为≥10 μm 的微孔物质,所以它不能取代流动相过滤步骤,但是它能除去系统中的尘土并保证储液瓶、输液管使用的可靠性。
2、被测样品
液相系统中的第二个颗粒物来源是被测样品。一些实验室在将他们的样品放置在自动进样器盘(或手动进样)以前,所有样品都先通过一个0.45 μm 针筒式过滤器过滤。这是一个有效除去被测样品中颗粒物的方法。但是这个过程也有一点需要关注:你使用了针筒式过滤器就不可能100%得到通过过滤器的被测样品,总会有或多或少的丢失。丢失来自这样几方面:过滤器滤膜的吸附、过滤器滤出的颗粒物上的吸附、针筒式滤膜过滤器与针筒连接处的渗漏等。如果有丢失,过滤后液体中被测物的含量或浓度与原基本样液的含量或浓度还相同吗?这个问题一般需要通过实验确认。确认这步是要增加工作量和费用的。过滤器的使用是一种消耗,每个过滤器的价格从几元到十几元。但在做食品中残留物分析时,由于基质大多比较复杂,所以过滤这步已成为不可或缺的一步。在实际分析工作中,一般检测每一组样品
会带一个外标、一个添加回收或是质控样品,所以,只要最终检测时得到的信噪比能满足检出限要求,可将这步视为系统误差而忽略。
3、仪器系统部件的磨损物
最后,在HPLC 系统中颗粒物的另一个主要来源是输液泵密封垫和进样阀旋转轴的磨损。关于输液泵密封垫的磨损更换有两种不同建议。第一种建议认为,在一般实验室中输液泵密封垫通常使用寿命为六个月到一年,因此建
议半年或一年更换这些密封垫,实验室应基于上述观点制定定期预防性维护计划。该观点认为:与输液泵密封垫颗粒堵塞柱子而更换新柱子的费用相比,更换密封垫的费用低些。一些输液泵有玻璃砂芯或筛网,可在流路中滤掉从泵密封垫磨损下来的颗粒物,防止这些颗粒物随流动相流至柱头。若有这种装置应查阅输液泵操作手册,查看推荐的这种过滤器清洗或更换的间隔。另一种建议则认为,原装密封垫的密封效果最好,更换以后容易引起流动相渗漏。所以,只要不漏液就不要轻易更换密封垫。两种说法都有其道理,具体如何操作,建议与仪器公司工程师沟通,各公司的仪器还是有些不同的。自动进样器旋转轴的密封随着使用时间也会磨损,但是在我的经验中,即便是高负荷的运转旋转轴密封垫也可以使用几年。如果你的自动进样器系统有计数进样阀转动次数的功能,你可以设定一个警铃当预设阀转动次数已达到时提醒你。曾有一种说法,进样器最多转动20,000次,这仅仅是进样10000个;但这似乎不是实验室涉及的常规样品分析使用寿命,它们的实际使用寿命会更长。旋转轴密封磨损后会渗液,比较明显的特征是同一样品多次进
样后,峰面积值差别比较大(RSD>5%)。当然,输液泵的密封垫和旋转轴的密封垫磨损将增加更多研磨物在流动相中,加速对这些部件的损伤。此外,如果你日常运行的流动相有缓冲盐,如磷酸缓冲盐,密封垫的磨损会更快。无论颗粒物源于何物,实验时都要将其除去。推荐在HPLC 系统中采用一个0.45或0.5 μm的在线多孔过滤器,接在自动进样器和柱子之间,即使已使用了保护柱。这个在线过滤器将成为挡板代替柱头的滤板,而且如采用一个玻璃砂芯滤板,既便宜,更换又方便(几分钟就可更换)。若采用在线过滤,HPLC 系统检测每批样品开始前记录下压力值,当压力上升一定值,例如25%或增加500psi,应该更换玻璃砂芯滤板了,更换以后冲洗几分钟系统将恢复到原来的压力值。
三、冲洗
使HPLC 系统良好运行的第三个要点是保持系统的清洁。你需要关注流动相流经该系统的所有地方,对于这些地方经常性的冲洗,将使你的系统保持在“Ready”状态。
1、流动相储液瓶
首先要经常清洗流动相储液瓶,或者每做一批新样品更换一次流动相。一个脏的储液瓶将会污染注入的流动相。建议储液瓶中缓冲液使用时间不要超过一周,而有机溶剂使用时间不要超过一个月。也有人建议储液瓶中保持用溶剂充满,直到更换分析方法储液瓶需更换新溶剂(流动相组成发生变化)时,将旧溶剂倒掉更换新溶剂,这样胜于将溶剂用完。但这对于分析样品量少的实验室而言似乎有些浪费。仪器公司的工程师建议储水瓶的水要天天换,每周瓶子还应该用异丙醇清洗一次。有的实验室则在水里加入0.1~1 mM 的甲酸抑制微生物的生长。这些做法看起来有些繁琐,但却能起到“磨刀不误砍柴工”作用。
2、泵
接下来要冲洗的是泵。千万不要一分析完冲几分钟后就停泵,特别是当流动相中含有难挥发的缓冲液(如磷酸盐)时。如果仪器不是连续使用,当流动相蒸发时,难挥发物就会粘在活塞密封垫的表面,难挥发物将形成固形物沉淀。这是泵密封垫磨损和单向阀渗漏的主要原因之一。所以,无论使用长短,在停泵以前一定要用非缓冲液流动相冲洗泵在半个小时以上,要是流动相中有难挥发缓冲盐则建议冲洗的时间应该更长些。
3、自动进样器
自动进样器也要按规定清洗。现在的仪器多配有自动进样器的冲洗液瓶,通常只要注意及时更换、补充冲洗液即可。自动进样器用的洗涤液也要采用与流动相相同的方式处理,并根据溶剂的有效期和规定,清洗储液瓶或更换洗涤液。现在的自动进样器设置、操作都很简单,如果时间允许(特别是利用夜间运行),每次分析完后设置进1、2针纯溶剂(如甲醇、乙腈),也是一个好做法。
4、色谱柱
对柱子的污染是随使用时间而增加。通常表现是:运行走基线时在记录的色谱图中基线噪音增加,泵压也增加。解决这个问题的最有效方法就是在每一批样品分析结束后或准备卸下柱子时用大量的流动相冲洗柱子(例如,甲醇、乙腈和水)。用梯度冲洗效果更好,具体的比例要根据柱子的说明书和性质而定。
5、检测器
如果是正常使用,检测器将依据其性质并按照说明书规定进行洗。例如UV/VIS 检测器或FL 检测器,在对柱子和系统进行冲洗时也就一同对检测器流通池中污染物进行了清洗。但是蒸发光检测器或质谱仪则需要按照说明书进行定期清洗。这些检测器在使用时会有难挥发污染物沉积,如质谱仪离子源的喷针、毛细管、锥孔板、预四极等部件,因而需要定期清洗。而且对联有这些检测器的系统冲洗时,最好与这些检测器断开,以减少对检测器的污染。总之,实验室日常使用的液相色谱仪要是能认真做好这三项工作——脱气、过滤和冲洗,你的仪器可以得到良好的预防性维护,使用时就会感到比较顺手。当然,在实际操作时遇到的问题并没有这么简单,但这三个良好习惯将是正确操作、使用HPLC 系统的基础。
