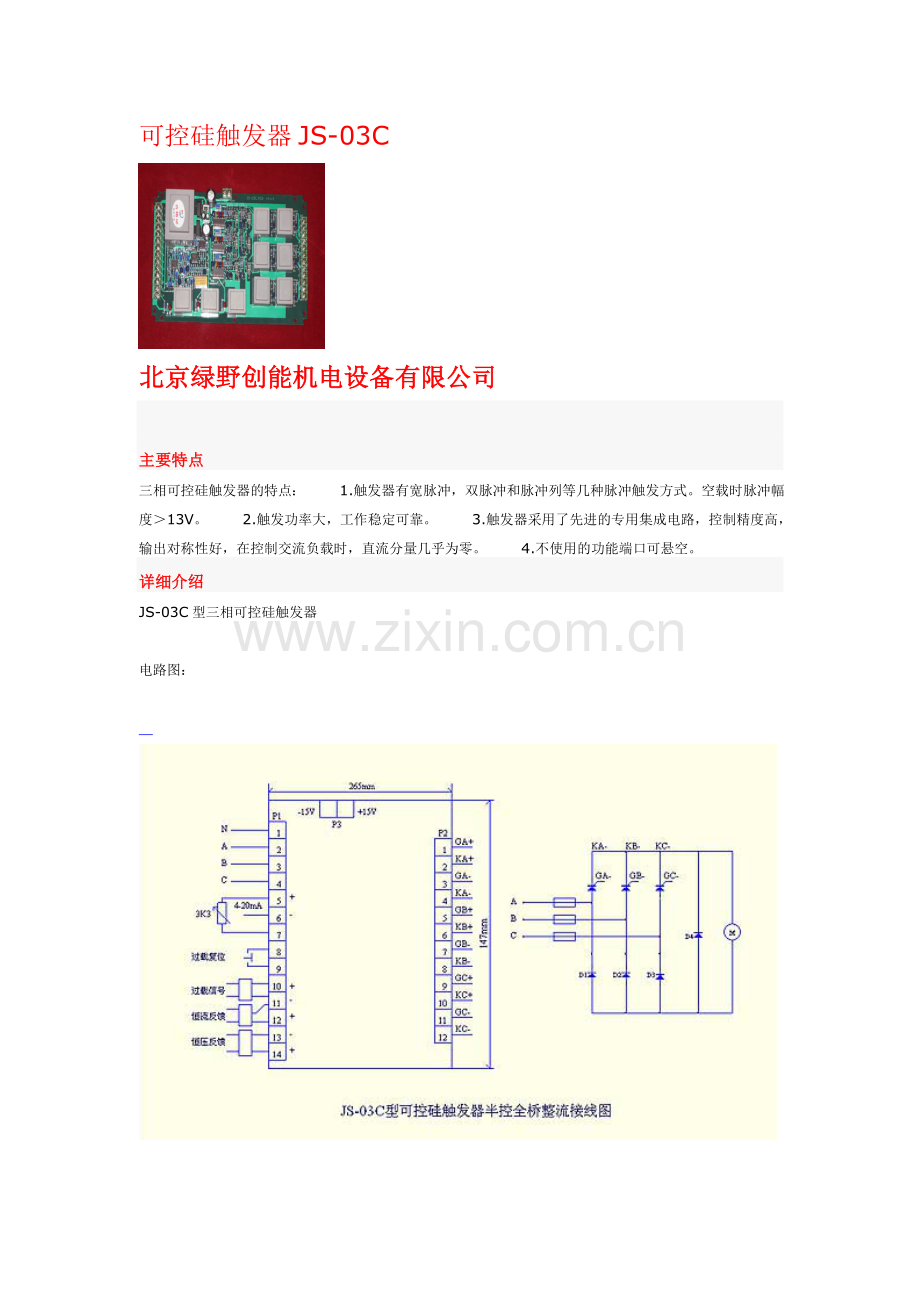

可控硅触发器JS-03C

北京绿野创能机电设备有限公司

主要特点
三相可控硅触发器的特点： 　　1.触发器有宽脉冲，双脉冲和脉冲列等几种脉冲触发方式。空载时脉冲幅度＞13V。 　　2.触发功率大，工作稳定可靠。 　　3.触发器采用了先进的专用集成电路，控制精度高，输出对称性好，在控制交流负载时，直流分量几乎为零。 　　4.不使用的功能端口可悬空。
详细介绍
JS-03C型三相可控硅触发器

电路图：

JS-03C型三相可控硅触发器使用说明书

　　JS-03C型三相可控硅触发器适用于感性或阻性等各种不同性质的负载使用。触发器的触发方式为移相触发方式，移相角度为0-180°。输出电压稳定平滑，适合调压或调功使用。负载可接成星形，也可接成角形。

三相可控硅触发器的功能如下：
一、软启动功能：
　　在开机时，负载两端的电压从零逐渐达到设定值，避免了开机瞬间大电流对负载和可控硅的冲击伤害。
二、手动/自动调节功能：
　　触发器外接一3K3电位器实现手动调节。输入直流4-20mA或直流0-5v的标准信号实现自动控制。也可输入0-10v直流信号实现自动控制。触发器上设置有5v/10v切换的跳线端子，将跳线端子J3置于相应位置即可。手动/自动可以在外部自由切换。
三、过载保护功能：
　　触发器设有过载保护输入端，输入信号为直流4-20mA标准信号。内部采样电阻为300Ω.也可输入0-10v直流电压信号。过载值的调节靠触发器上电位器W5来完成。调节过载值测试点的位置为电阻R52的上端管脚，此点对P1的11号端子之间的直流电压值，即为过载保护值。当过载信号等于此值时，触发器保护动作并自锁，触发脉冲被迅速封锁，使可控硅输出为零。
四、过载复位功能：
　　设备发生过载后，触发器保护并自锁，触发脉冲被封锁。当过载故障被排除后，按一下接于触发器上的过载复位常闭按钮，常闭断开，自锁被解除，触发器即可正常工作。也可切断触发器的电源解除自锁。再次通电后，触发器即可正常工作。
五、恒流反馈功能：
　　使用P1的11（－），12（＋）号端口时，触发器可实现恒流控制。当需要进行恒流控制时，应将跳线端子J4，J5的跳线置于“H”位置，否则置于“Z”位置。恒流反馈信号应为标准直流信号4-20mA或0-5V（也可采用0-10V，要与给定的控制信号相对应）， W7可调整恒流控制精度。
六、恒压反馈功能：
　　P1的13（－），14（＋）号端口为恒压反馈输入口。输入信号为直流0-6V或0-20mA（4-20 mA）。使用此端口时，请将跳线端子J6的跳帽置于“S”位置，否则置于“O”位置。使用此功能可使由网电波动或者其他原因造成的输出电压不稳定而稳定。
