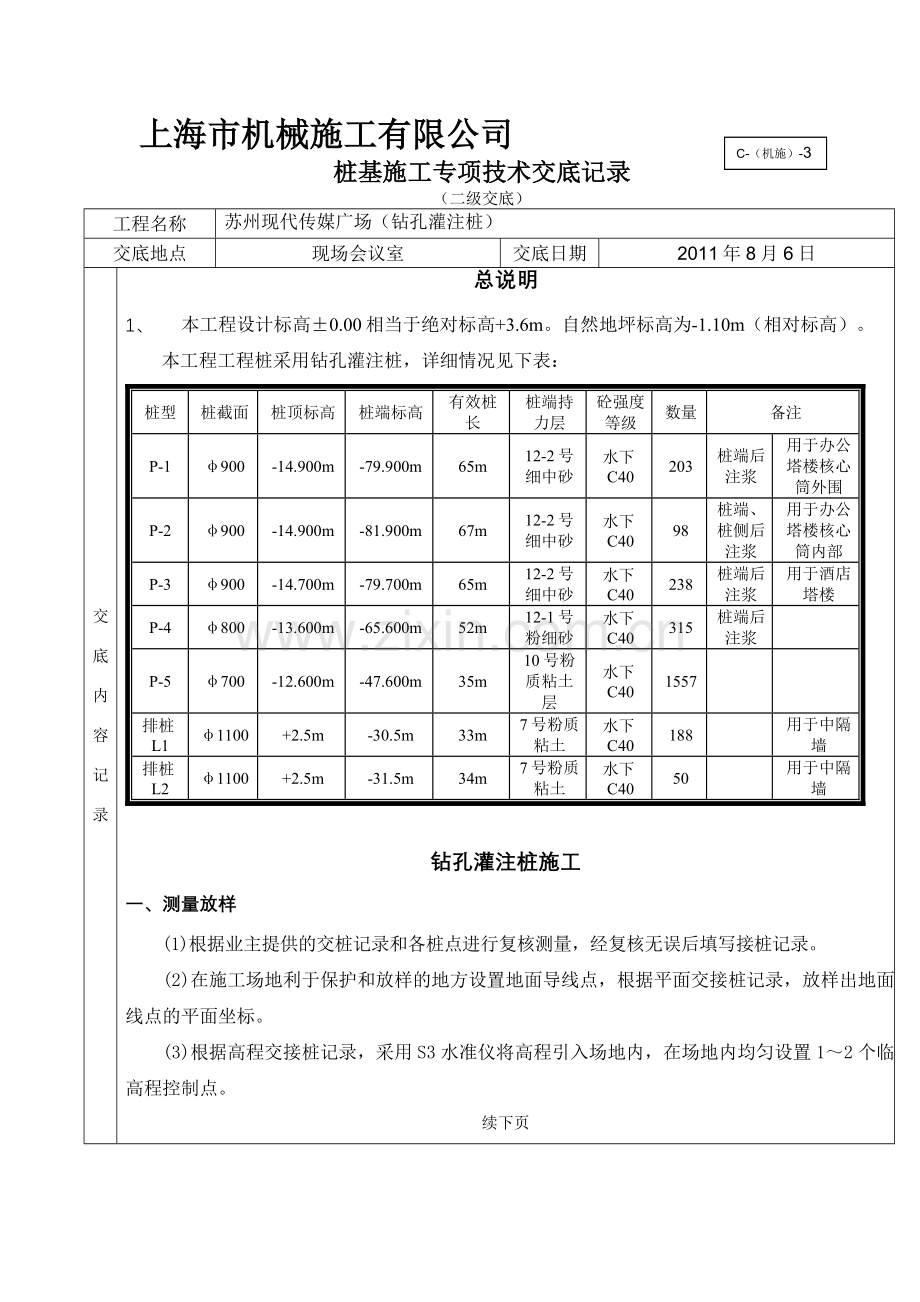

C-（机施）-3
上海市机械施工有限公司
桩基施工专项技术交底记录
（二级交底）
工程名称
苏州现代传媒广场（钻孔灌注桩）
）
交底地点
现场会议室
交底日期
2011年8月6日

交

底

内

容

记

录
总说明
1、 本工程设计标高±0.00相当于绝对标高+3.6m。自然地坪标高为-1.10m（相对标高）。
本工程工程桩采用钻孔灌注桩，详细情况见下表：
桩型
桩截面
桩顶标高
桩端标高
有效桩长
桩端持力层
砼强度等级
数量
备注
P-1
φ900
-14.900m
-79.900m
65m
12-2号细中砂
水下C40
203
桩端后注浆
用于办公塔楼核心筒外围
P-2
φ900
-14.900m
-81.900m
67m
12-2号细中砂
水下C40
98
桩端、桩侧后注浆
用于办公塔楼核心筒内部
P-3
φ900
-14.700m
-79.700m
65m
12-2号细中砂
水下C40
238
桩端后注浆
用于酒店塔楼
P-4
φ800
-13.600m
-65.600m
52m
12-1号粉细砂
水下C40
315
桩端后注浆

P-5
φ700
-12.600m
-47.600m
35m
10号粉质粘土层
水下C40
1557

排桩L1
φ1100
+2.5m
-30.5m
33m
7号粉质粘土
水下C40
188

用于中隔墙
排桩L2
φ1100
+2.5m
-31.5m
34m
7号粉质粘土
水下C40
50

用于中隔墙

钻孔灌注桩施工
一、测量放样
(1)根据业主提供的交桩记录和各桩点进行复核测量，经复核无误后填写接桩记录。
(2)在施工场地利于保护和放样的地方设置地面导线点，根据平面交接桩记录，放样出地面导线点的平面坐标。
(3)根据高程交接桩记录，采用S3水准仪将高程引入场地内，在场地内均匀设置1～2个临时高程控制点。
续下页

交

底

内

容

记

录
(4)所设控制点均尽可能远离，减少施工对控制点的影响。
(5)所设控制点经复核无误后，上报监理复核，经复核无误后方可投入使用。
(6)由于施工时会对控制点产生影响，对正在使用的控制点应每月复核一次，当点位变化超过允许偏差后，应对原坐标和高程进行调整，并上报监理复核。
(7)中心线测放
Ø 根据设计图纸提供的坐标计算出主控轴线的坐标，计算成果经内部审核无误后，报监理复核，无误后方可投入使用。
Ø 根据计算成果，采用地面导线控制法，用全站仪逐一放出中心点，做好控制点加以保护，报监理复核无误后方可投入使用。
(8)桩位测放
Ø 根据桩位平面图进行内业计算，用J2级经纬仪、50m钢尺根据桩与轴线、桩与桩之间的关系测放桩位，报监理复核验收，无误后进入下道工序施工。
Ø 桩位测放采用中心点位法，并在护筒埋设完毕后作好复验工作，以护筒中心偏差作为验收依据，如发现不符合要求则重新埋设。
二、埋设护筒
护筒直径比设计桩径大100mm,上部加焊提拉环,以备起拔使用。上口边缘开设2个溢浆口。护筒坑采用人工开挖，挖孔直径比护筒大0.4m 左右，深度以挖尽上部杂填土、进入下部原状0.2～0.3m 为宜，同时其深度不得小于1.5m，坑底应平整。
护筒埋设时，通过预先引放的纵、横方向的4 个护桩点进行调整就位，护筒埋设后的中心线与桩位中心线的偏差控制在20mm以内, 并保证护筒垂直。
护筒上口高于地表10～20cm左右, 护筒周围分层回填,对称夯实,防止孔口坍塌。
护筒埋设完毕后，进行复测，偏差超过规范要求时，重新埋设。
用水准仪测出护筒口的标高，做好记录，以做为计算孔深、沉渣和吊筋长度的依据。
本工序重点要求为：护筒必须进入原土100mm~200mm；回填必须对称进行以免护筒跑位；保证桩位位置无地下障碍物。
三、钻机就位
Ø 钻机就位时应确保机架的天车、转盘中心桩位中心在同一铅垂线上，其对中误差不得大于20mm；
续下页

交

底

内

容

记

Ø 坐落钻机的地面保持平整、坚实和稳固，就位后保证塔座及转盘水平。确保施工过程中不发生倾斜、移位等不良现象。同时填写开孔报验单，经监理工程师对钻机的对中、平台水平、钻杆垂直度检查验收同意后，方可开始钻孔。
Ø 正式钻孔前，钻机要先进行运转试验，检查钻机的稳定性和机况，确保后面成孔施工能连续进行。
Ø 钻机定位准确, 成孔过程中, 钻机滑轮组、回转中心与桩位中心始终保持在同一铅垂线上。
Ø 钻机移位，由班长指挥，并负责安全检查工作，移位结束经施工员复核认定，方可开钻生产。

四、成孔施工
本工序是整个钻孔灌注桩施工中最为关键的工序。
Ø 本工程裙房桩采用GPS-10型钻机、塔楼桩采用GPS-15型钻机正循环钻进成孔，钻头直径按设计和规范要求而定。成孔时，严格按照操作规程施工，开孔时先轻压、慢转, 待孔深达到3～5米后逐渐加大压力和转速，保证开孔的垂直度，垂直度应控制在不大于1/150。
Ø 采用自重加压，根据地层的实际情况，选择与其相适应的钻进参数来控制桩径，保证钻孔的垂直度。
Ø 一般土层（主要指粘土层）使用Ⅲ～Ⅴ档（26～32转/分），适当减小钻压，加快钻进速度；在特殊情况下（主要指砂层土），使用Ⅰ～Ⅲ档（8～26转/分），适当增加钻压，减慢钻进速度。
Ø 加接钻杆前反复提拉钻具数次冲扫，将钻具提离孔底1～2米进行扫孔, 以进一步破碎泥块和防止糊钻。
Ø 操作时，精力集中，掌握升降机钢丝绳的松紧度，减少钻具的晃动，钻进过程中防止垫叉、管钳等工具掉入孔内，避免发生事故或超径。
Ø 钻孔中的钻进快与慢，护壁泥浆的性能、指标要根据实际地层的土质情况而变化。对于砂性土应加大泥浆比重、粘度，同时钻进速度也应加快。钻孔中泥浆密度控制：一般情况，在松散易塌地层中（如粉土、粉砂土层），泥浆密度控制在1.30左右，在粘性土层中（如粉质粘土），泥浆密度控制在1.25左右。输入泥浆密度≤1.15。
续下页

交

底

内

容

记

五、清孔
Ø 钻孔灌注桩清孔采用二次换浆清孔（正循环）。
Ø 第一次清孔：待成孔结束后，略提高钻杆然后利用钻杆进行第一次清孔，第一次清孔应利用钻杆进行，故在时间上（不少于30分钟）和方式上（上下提动钻杆）进行严格控制，目的是清除成孔时产生的沉渣，保证沉渣厚度≤100mm。
Ø 第二次清孔：一次清孔后，提出钻杆，测量孔深，并抓紧时间安放钢筋笼和砼导管，通过砼导管压入清浆，进行第二次清孔，目的是清除在安放钢筋笼及砼导管时产生的沉渣。清孔后孔内泥浆密度小于1.15，孔底沉渣≤80mm。
本工序重点要求为：清孔关键在于一清，
当钻孔达到设计要求的深度，停止钻进，，将钻具反复提拉数次，钻头提离孔底2～3m，再停泵15分钟左右, 让大泥块沉入孔底, 然后不开泵进行扫孔2～3次到孔底, 进一步破碎泥块；结束后, 再开启泥浆泵, 将钻具放到孔底，一边用低速空转, 一边循环泥浆冲洗孔底，直到返出泥浆的钻渣含量小于4%为止。提钻时应小心操做，防止钻头拖到孔壁，并向孔内补入泥浆，稳定孔内水头高度。

六、钢筋笼施工
Ø 1、钢筋笼根据9米长定尺钢筋采用分节制作，并预留一定搭接长度，搭接长度应满足设计及规范要求。,
Ø 施工现场搭设钢筋笼制作棚，并加工专用钢筋笼制作架子。
Ø 制作前将主筋校直, 清除表面锈蚀、污垢等，其外形尺寸允许偏差必须符合下列规定：
Ø
序号
项 目
允许偏差（mm）
备 注
1
钢筋笼直径
±10
主筋外径
2
钢筋笼长度
±100

3
主筋间距
±10
主筋中心直线距
4
箍筋间距
±20

5
保护层
±20
主筋外筋起算

续下页

交

底

内

容

记

录
Ø 钢筋笼主筋接头采用单面搭接焊, 搭接长度≥10d, 焊缝宽≥0.8d, 厚度≥0.3d，同一截面接头不大于50%， 螺旋筋和主筋的连接均直接采用点焊固定（50%间隔点焊，呈梅花状分布）。
Ø 为控制钢筋笼保护层厚度，每间隔3m设一组（每组4个）保护块。均称地分布在同一截面的主筋上。

七、钢筋笼安装
Ø 成型的钢筋笼平卧堆放在平整干净的地面上, 堆放层数不超过二层, 并分别挂牌做好状态标识。
Ø 钢筋笼制作好后，必须由钢筋工班长自检，安放前由质量员会同业主、监理进行验收，并当场进行隐蔽工程验收签证，未经验收的钢筋笼不得下放。
Ø 在运输、起吊和安装过程中，采取措施防止变形。
Ø 钢筋笼吊放采用吊车辅助下笼的方法，钢筋笼孔口焊接采用垂直对中法，上节笼垂直于下节笼，应位于孔的中心位置，做到上、下节笼的中心轴线重合，然后用吊机吊放至孔内设计深度并固定。
Ø 入孔时,始终保持垂直状态, 对准孔位徐徐轻放, 避免碰撞孔壁, 一旦遇阻立即查明原因, 酌情处理后再继续下。
钢筋笼吊放后允许偏差表
序号
项 目
单 位
允许范围
1
钢筋笼标高
cm
±10
2
钢筋笼中心位置
mm
±10
八、安装灌注导管
Ø 采用Φ250mm导管浇筑水下砼。
Ø 吊放导管时，应位置居中，轴线顺直，稳步沉放，防止卡挂钢筋笼和碰撞孔壁。
Ø 灌注应准确量好导管总长度，导管接头应垂直可靠无漏水，密封圈完好无损，保证正循环清孔压力及避免漏浆而造成混凝土的离析现象。
Ø 钢筋笼下放到位后，应尽快安放导管，并进行二次清孔。第二次清孔利用导管输入泥浆循环清孔。
Ø 二次清孔后，在测得沉渣厚度及泥浆符合要求后，30分钟内灌注混凝土。
续下页
九、砼施工
（1）浇筑时计算好初灌量，加工好漏斗，放置好隔水板，要求有一定的冲击能量，能把导管下沉渣挤出，并能把导管下口埋入砼，深度不少于1m。
（2）混凝土浇筑连续进行，随浇随拔管，浇筑过程中，导管在混凝土中埋深为3～10m（最小不得小于2m），利用导管内外混凝土的压力差使混凝土的浇筑面逐渐上升。
（3）导管应勤提勤拆，一次提管拆管不得超过6m。混凝土实际灌入高度应高于设计桩顶标高，其最小高度不小于桩长的3%,且不应小于1m。
（4）砼灌注完毕后，及时拔出护筒，清除孔口泥浆和混凝土残浆，桩顶部分回填密实，恢复自然地面标高，保证施工现场安全、文明。
（5）根据规范要求，钻孔灌注桩试压块每根桩一组，每组三块，为保证试压块的制作质量，派专人现场制作。并保养，达到规定养护时间的试件及时送检。

十、桩端及桩侧后注浆
本工程P-1、P-3、P-4型灌注桩采用桩端后注浆，P-2型灌注桩采用桩端桩侧复式注浆。
（1）后注浆施工技术及施工工艺流程
钻孔灌注桩后注浆施工技术，是以钻孔灌注桩为主，后注浆作为钻孔灌注成桩的一项补充完善工艺技术。具体说就是在成桩过程中，在桩端及桩侧设置注浆管路，待桩身砼达到一定强度后，采用高压注浆泵，通过注浆管路向桩端及桩侧注入水泥浆液，加固桩端沉渣及改良桩身周围泥皮，桩端、桩侧土体强度同时得到提高，从而使桩的承载力获得提高的一种技术方法。
（2）注浆管安装
Ø P-1、P-3、P-4型灌注桩桩端注浆注浆管采用2根Φ25（1″）,壁厚3mm的钢管，注浆头插入桩底50cm以上。
Ø P-2型桩桩端桩侧复式注浆，共用4根注浆管，2根桩端注浆，2根桩侧注浆，沿钢筋笼一周均匀分布，桩侧注浆管在桩顶8米以下，每隔11m设置一道注浆阀，共5道。
Ø 要求注浆管必须与钢筋笼主筋绑扎固定，并与钢筋笼整体下入放，在桩顶标高以上部分，采用假笼，将注浆管固定，伸至地面以上20cm。

续下页
Ø 管与管之间采用丝牙连接，外面螺纹处用止水胶带包裹，并牢固拧紧密封。
Ø 注浆管每连接好一段，必须使用10#～12#铁丝，每2～3米与钢筋笼主筋牢固的绑扎在一起，严防注浆管折断。
Ø 对露在孔口的注浆管必须用闷头拧紧，以确保管路畅通。
Ø 下钢筋笼时必须缓慢下放，严禁强力冲击。
（3）桩端桩侧注浆
Ø 在桩砼达到初凝前进行清水劈裂，以确保预埋管畅通。
Ø 注浆压力：正常情况下控制在0.6Mpa左右，终止压力可控制在2.5Mpa左右。
Ø 注浆流量：不超过75L/Min。
Ø 注浆量：水泥为42.5新鲜普通硅酸盐水泥，桩端注浆量2吨，桩侧注浆量2吨，水泥浆液水灰比为0.55左右。
Ø 注浆应连续进行，中途不得停顿。
Ø 当注浆压力长时间低于正常值或地面出现冒浆或周围桩孔串浆，应改为间歇式注浆，间隔时间为30min～60min，或调低浆液的水灰比。
Ø 当注浆总量和注浆压力均达到设计要求，或注浆总量达到设计值的75%且注浆压力超过设计值时，可终止注浆。
十一、检测
Ø P1～P4塔楼桩低应变检测数量不小于总桩数的30%，高应变检测数量不小于总桩数的50%。
Ø 裙楼抗拔（压）桩低应变检测数量为50%。
Ø 静载试验检测数量为灌注桩总桩数的1%，且不得少于3根。
Ø P1～P4塔楼桩成孔检测比例20%，裙楼桩成孔检测比例5%。
十二、加固区的桩基套打
由于北面地铁侧的桩基需在加固后，才能进行套打施工，所以桩基施工参照设计意见，在土体达到一定强度之前进行施工，此区域内的桩基施工拟采用GPS-15或GPS-20型桩机进行钻孔施工。
续下页
安全文明施工
1、 全体施工人员必须严格遵守施工现场安全生产六大纪律，遵守企业颁发的有关安全生产规定。
2、 起重机吊臂下不得站人，吊斗下严禁人员走动，起重机不得超载强吊。
3、 非电工人员不得更动线路及设备，严禁乱拉乱接现象。
4、 正确使用各种机械，并经常即检查和保养。
5、未尽事宜，按有关规范和操作规程执行。
交底者：
被交底者：
