投影机基础知识PPT学习课件.ppt

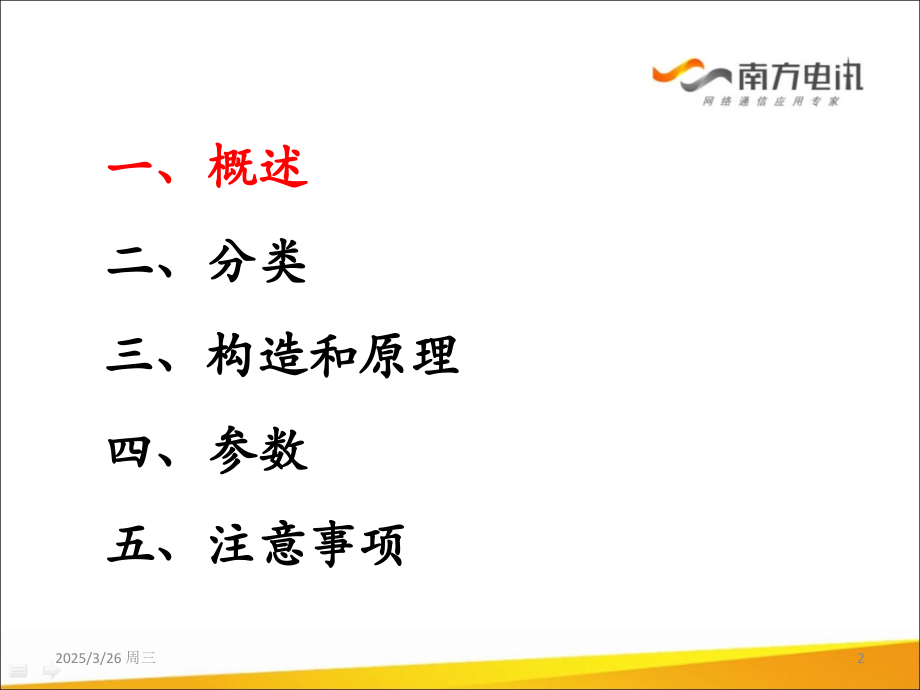

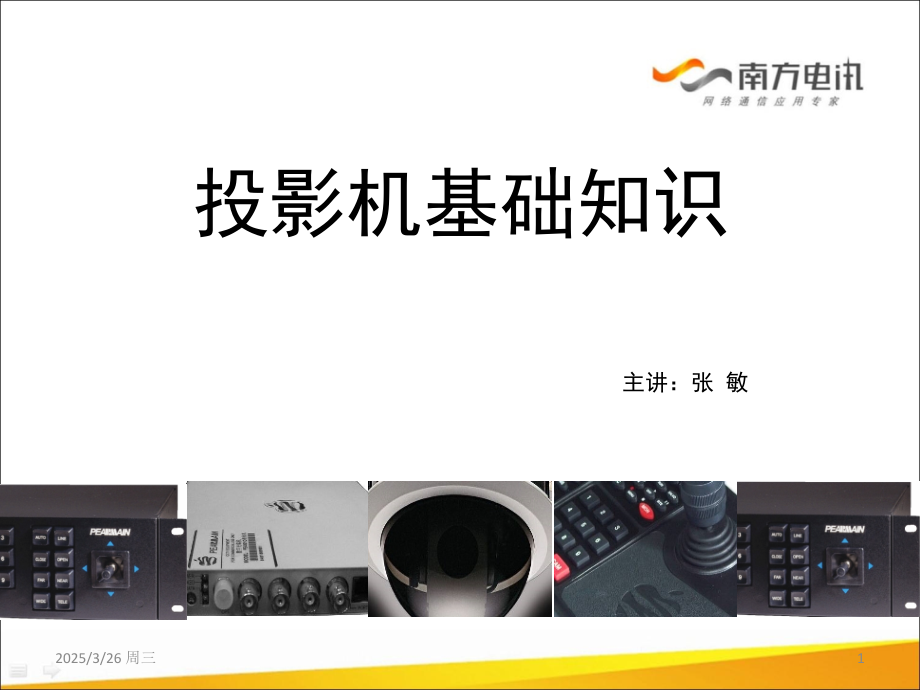

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2,*,投影机基础知识,主讲：张 敏,1,2025/3/26 周三,一、概述,二、分类,三、构造和原理,四、参数,五、注意事项,2,2025/3/26 周三,一、概述,投影机，又称投影仪，是一种可以将图像或视频投射到幕布上的设备，可以通过不同的接口与计算机、,VCD,、,DVD,、游戏机、,DV,等相连接播放相应的视频信号。投影机在我们日常工作中是使用频率非常高的电子设备，常应用到会议、培训等一些工作中。,3,2025/3/26 周三,一、概述,二、分类,三、构造和原理,四、参数,五、注意事项,4,2025/3/26 周三,二、分类,1,、,按使用范围分类,1.1,家用型,主要用来对视频方面进行优化处理，其特点是亮度都在,1000,流明左右，对比度较高，投影的画面宽高比多为,16,：,9,，各种视频端口齐全，适合播放电影和高清晰电视，适于家庭用户使用。,5,2025/3/26 周三,二、分类,1,、,按使用范围分类,1.1,家用型,6,2025/3/26 周三,二、分类,1.2,便携商务型投影机：,一般把重量低于,2,公斤的投影机定义为商务便携型投影机，这个重量跟轻薄型笔记本电脑不相上下。商务便携型投影机的优点有体积小、重量轻、移动性强，是传统的幻灯机和大中型投影机的替代品，轻薄型笔记本电脑跟商务便携型投影机的搭配，是移动商务用户在进行移动商业演示时的首选搭配。,7,2025/3/26 周三,二、分类,1.2,便携商务型投影机：,8,2025/3/26 周三,二、分类,1.3,教育会议投影机：,一般定位于学校和企业应用，采用主流的分辨率，亮度在,2000-3000,流明左右，重量适中，散热和防尘做的比较好，适合安装和短距离移动，功能接口比较丰富，容易维护，性能价格比也相对较高，适合大批量采购普及使用。,9,2025/3/26 周三,二、分类,1.3,教育会议投影机：,10,2025/3/26 周三,二、分类,1.4,工程专业型投影机：,工程投影机更注重稳定性，强调低故障率，其散热性能、使用的便捷性等方面做得很强。当然，为了适应各种专业应用场合，影机最主要的特点还是其高亮度，其亮度一般可达,5000,流明以上，高者可超,10000,流明。相比主流的普通投影机来讲，此类投影机的投影面积更大、距离更远、光亮度很高，而且一般还支持多灯泡模式，能更好的应付大型多变的安装环境，对于教育、媒体和政府等领域都很适用。,11,2025/3/26 周三,二、分类,1.4,工程专业型投影机：,12,2025/3/26 周三,二、分类,2,、,按使用技术分类,2.1 LCD,投影机,LCD,投影机是利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。,13,2025/3/26 周三,二、分类,2.2 DLP,投影机,DLP,投影机是美国德州机器公司以数字微镜装置,DMD,芯片作为成像器件，通过调节反射光实现投射图像的一种投影技术。它与液晶投影机有很大的不同，它的成像是通过成千上万个微小的镜片反射光线来实现的。,14,2025/3/26 周三,二、分类,2.3 CRT,投影机和,LCOS,投影机,非主流，不讨论！,15,2025/3/26 周三,一、概述,二、分类,三、构造和原理,四、参数,五、注意事项,16,2025/3/26 周三,三、构造和原理,1.,结构组成,LCD,投影机由主电源、灯电源、主板、液晶驱动板、液晶板、灯泡、光学系统及镜头组成，主要由三片液晶板成像。,DLP,投影机由主电源、灯电源联体、光学系统、主板及,DLP,成像镜头组成，主要由色轮成像。,17,2025/3/26 周三,三、构造和原理,2.1 LCD,投影机工作原理,LCD,投影机工作原理,18,2025/3/26 周三,三、构造和原理,2.2 DLP,投影机工作原理,DLP,投影机工作原理,19,2025/3/26 周三,一、概述,二、分类,三、构造和原理,四、参数,五、注意事项,20,2025/3/26 周三,四、参数,1.,流明（亮度单位）,流明，光通量的单位。发光强度为,1,坎德拉,(cd),的点光源，在单位立体角（,1,球面度）内发出的光通量为,“,1,流明,”,。,投影机一般用流明表明其发光的亮度，,流明用数据来表示时不直观，可以以人的主观感受作为参照。比如：在使用增益普通的幕布时，家用投影机的流明在,1000,时，可以在夜间和昏暗的室内看清小于,100,寸的画面，在光线充足的室内无法看清画面。,21,2025/3/26 周三,四、参数,2.,分辨率,太简单，大家都知道！,22,2025/3/26 周三,四、参数,3.,对比度,是画面黑与白的比值，也就是从黑到白的渐变层次。比值越大，从黑到白的渐变层次就越多，从而色彩表现越丰富。,对于投影机，对比度越高，颜色越丰富！,23,2025/3/26 周三,一、概述,二、分类,三、构造和原理,四、参数,五、注意事项,24,2025/3/26 周三,五、使用注意事项,1.,开关机,大多数投影机在关机时必须散热，必须等待,3-5,分钟风扇停止运转后再拔掉电源。若正常开关机，机器寿命会更长。,2.,信号切换,笔记本信号切换键,每台笔记本上的切换键不一样,请仔细查找,.,25,2025/3/26 周三,五、使用注意事项,3.,投影机每次工作的时间,尽量不要超过三小时以上，否则投影机在长时间工作过程中会，散发出极大的热量，灯泡内部也会产生很高的温度，容易造成灯泡亮度的快速衰减。,4.,镜头保养,投影机在镜头上常会看到有灰尘，其实那并不会影响投影品质。如果真的很,脏，可用镜头纸擦拭或使用气吹子处理。,26,2025/3/26 周三,五、使用注意事项,5.,散热检查,:,投影机在使用时一定要注意其进风口与出风口是否保持畅通，进风口和出风口可用吸尘器来清洁。,6.,滤网清洗,:,为了让投影机有良好的使用状况，请定时清洗滤网（滤网通常在进风口处），约半年清洗一次即可。,27,2025/3/26 周三,五、使用注意事项,7.,不要频繁的开关机,:,频繁的开、关投影机，将大大缩短灯泡的使用寿命。每次间隔最好能在半个小时左右。频繁的开关机每次损耗灯泡约,30,个小时的寿命。一次使用的时间不宜太长，,3-4,小时为适宜。,8.,不要随意搬移动投影机,投影机在使用时机内温度很高，温度则有上千度，灯丝处于半熔状态。,因此，为防止灯泡炸裂，在开机状态下最好不要强烈震动或搬移投影机。,28,2025/3/26 周三,谢谢大家,thank,you!,29,2025/3/26 周三,
