工程制图复习练习题_参考答案——题型：基础知识
工程制图_练习题_参考答案
题型：基础知识

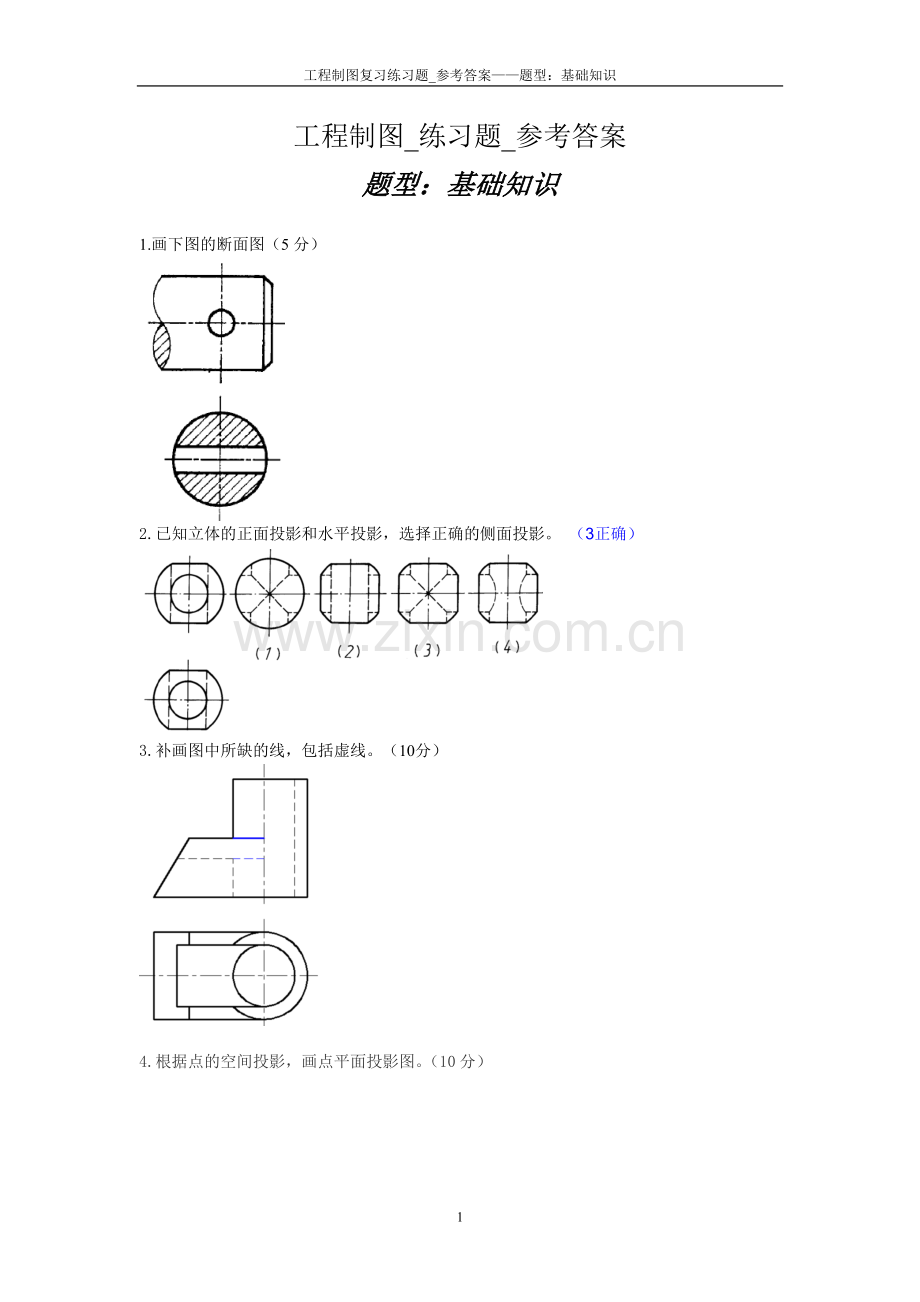

1.画下图的断面图（5分）

2.已知立体的正面投影和水平投影，选择正确的侧面投影。 （3正确）

3.补画图中所缺的线，包括虚线。（10分）

4.根据点的空间投影，画点平面投影图。（10分）

5.在图上标出S、A、B、C的投影，并说明SA、SB、SC的直线类型。（10分）

SA为一般位置直线；SB为正平线；SC为侧平线
6．求五边形ADCBE的投影。（10分）
参考第三章ppt文件第76页

7.正投影中直线和平面投影的特点真形性,积聚性,类似性。
8. 投影面垂直线包括铅垂线，正垂线，侧垂线。
9．三视图的投影规律是长对正，高平齐，宽相等。
10．配合的种类包括过盈配合，过渡配合，间隙配合。
11．螺纹的5要素包括牙型，直径，线数，螺距和导程，旋向。
12．零件图的主要内容包括一组视图，完整的尺寸，技术要求，标题栏。
