圆锥齿轮的画法
机械设计 2009-09-27 09:55:12 阅读1120 评论2   字号：大中小 订阅
  圆锥齿轮

单个圆锥齿轮结构画法

[文本]

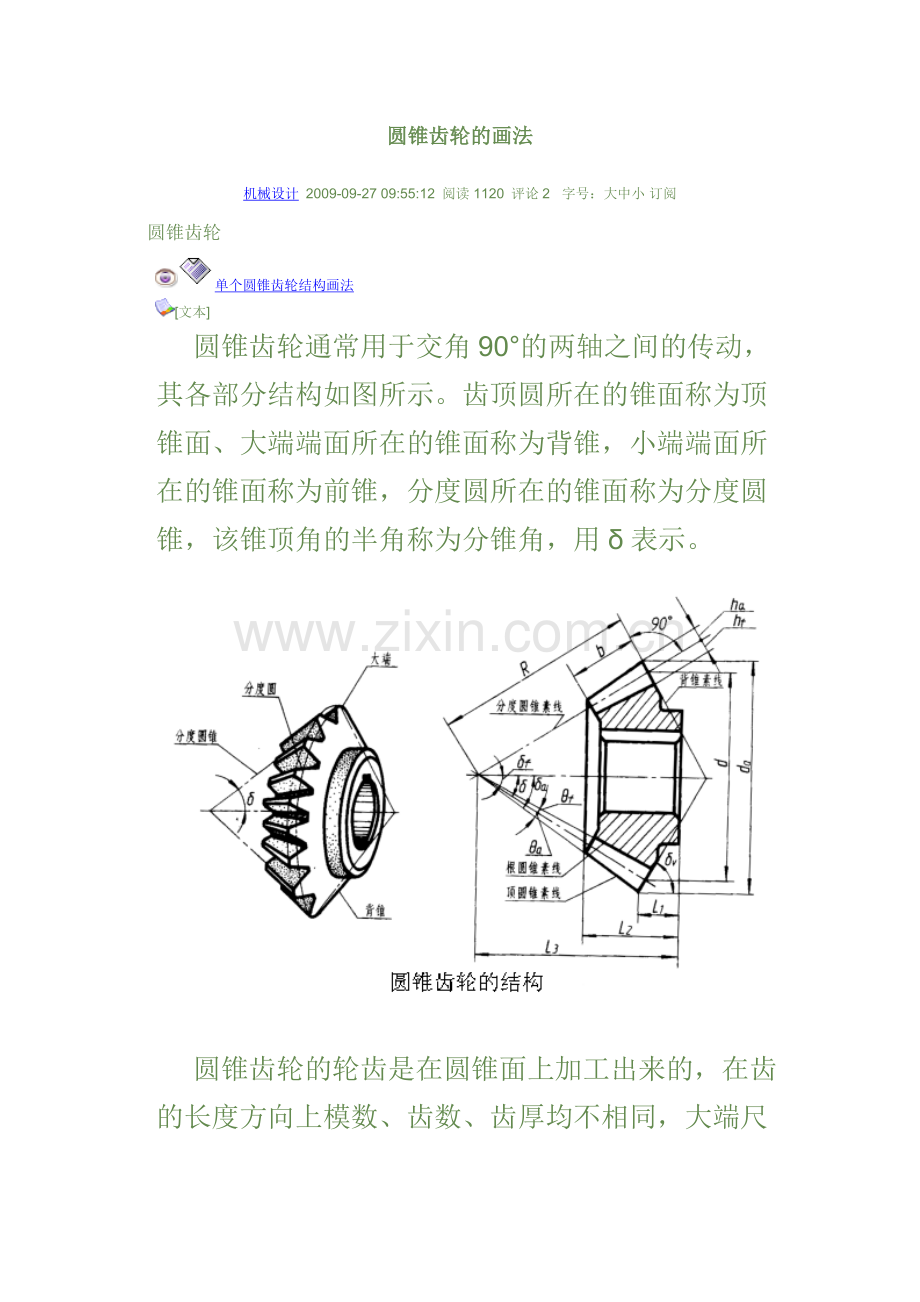

    圆锥齿轮通常用于交角90°的两轴之间的传动，其各部分结构如图所示。齿顶圆所在的锥面称为顶锥面、大端端面所在的锥面称为背锥，小端端面所在的锥面称为前锥，分度圆所在的锥面称为分度圆锥，该锥顶角的半角称为分锥角，用δ表示。

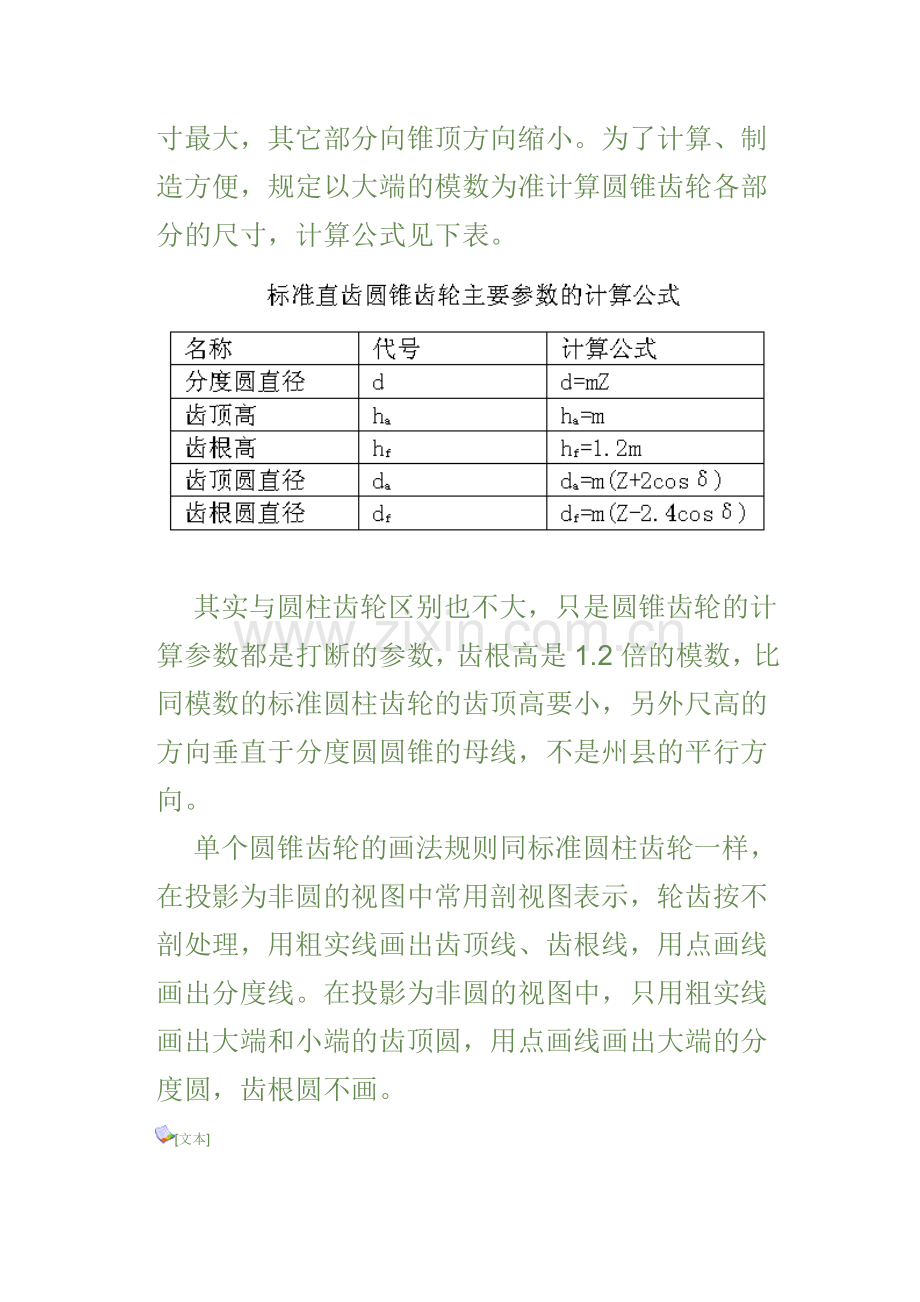

    圆锥齿轮的轮齿是在圆锥面上加工出来的，在齿的长度方向上模数、齿数、齿厚均不相同，大端尺寸最大，其它部分向锥顶方向缩小。为了计算、制造方便，规定以大端的模数为准计算圆锥齿轮各部分的尺寸，计算公式见下表。

    其实与圆柱齿轮区别也不大，只是圆锥齿轮的计算参数都是打断的参数，齿根高是1.2倍的模数，比同模数的标准圆柱齿轮的齿顶高要小，另外尺高的方向垂直于分度圆圆锥的母线，不是州县的平行方向。
    单个圆锥齿轮的画法规则同标准圆柱齿轮一样，在投影为非圆的视图中常用剖视图表示，轮齿按不剖处理，用粗实线画出齿顶线、齿根线，用点画线画出分度线。在投影为非圆的视图中，只用粗实线画出大端和小端的齿顶圆，用点画线画出大端的分度圆，齿根圆不画。

[文本]
    注意：圆锥齿轮计算的模数为大端的模数，所有计算的数据都是大端的参数，根据大端的分度圆直径，分锥角画出分度线细点画线，量出齿顶高、齿根高，即可画出齿顶和齿根线，根据齿宽，画出齿形部分，其余部分根据需要进行设计。
    单个齿轮的画法同圆柱齿轮的规定完全相同。应当根据分锥角，画出分度圆锥的分度线，根据分度圆半径量出大端的位置，根据齿顶高、齿根高找出大端齿顶和齿根的位置，向分度锥顶连线，就是顶锥（齿顶圆锥）和根锥（齿根圆锥），根据齿宽量出分度圆上小端的位置，做分度圆线的垂直线，其他的次要结构根据需要设计即可。

啮合画法

[文本]
    锥齿轮的啮合画法同圆柱齿轮相同，如图所示。
