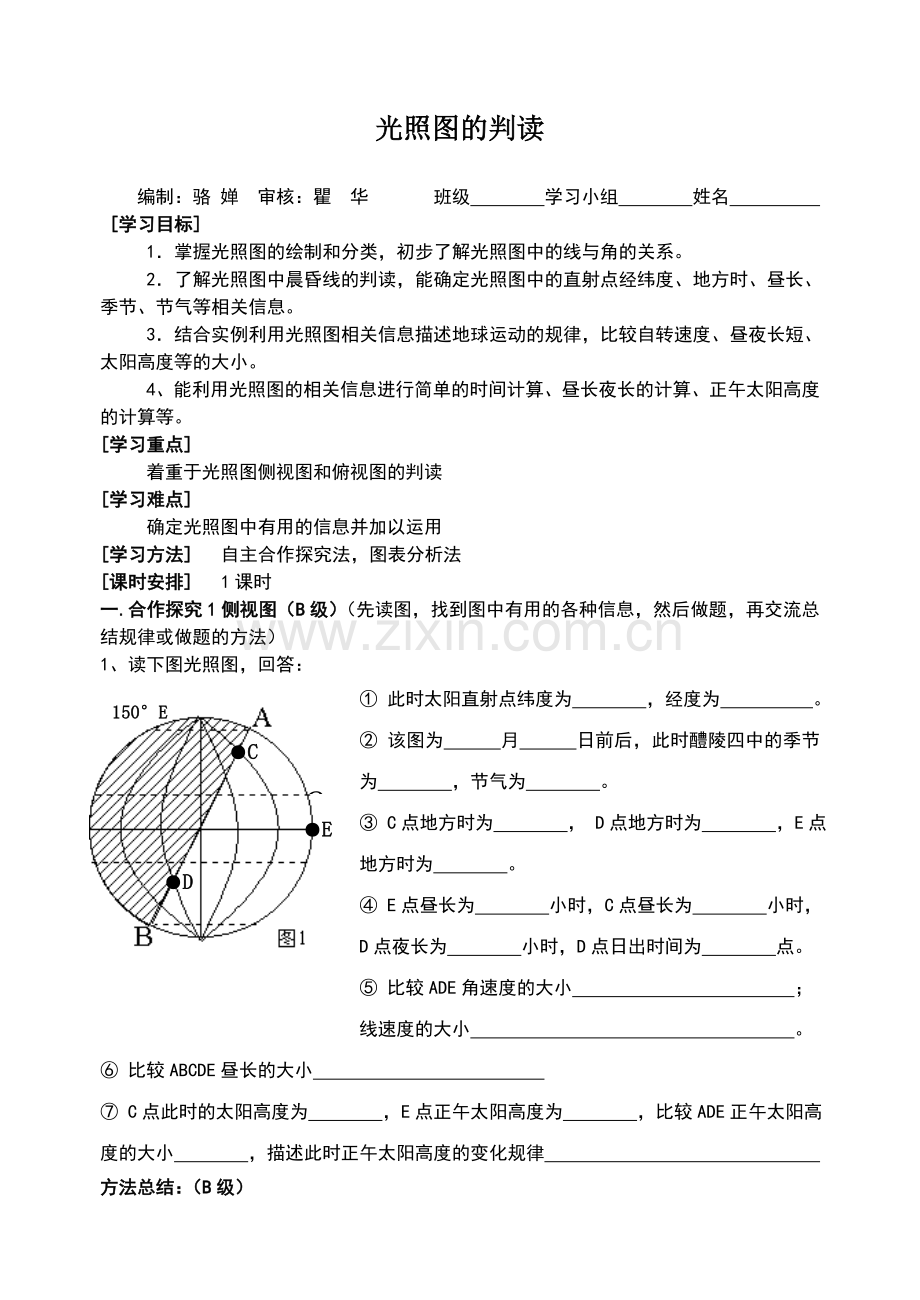

光照图的判读

编制：骆 婵 审核：瞿 华 班级 学习小组 姓名
[学习目标]
1．掌握光照图的绘制和分类，初步了解光照图中的线与角的关系。
2．了解光照图中晨昏线的判读，能确定光照图中的直射点经纬度、地方时、昼长、季节、节气等相关信息。
3．结合实例利用光照图相关信息描述地球运动的规律，比较自转速度、昼夜长短、太阳高度等的大小。
4、能利用光照图的相关信息进行简单的时间计算、昼长夜长的计算、正午太阳高度的计算等。
[学习重点]
着重于光照图侧视图和俯视图的判读
[学习难点]
确定光照图中有用的信息并加以运用
[学习方法] 自主合作探究法，图表分析法
[课时安排] 1课时
一.合作探究1侧视图（B级）（先读图，找到图中有用的各种信息，然后做题，再交流总结规律或做题的方法）
1、读下图光照图，回答：
c

N
●C
●D
●E
150°E
① 此时太阳直射点纬度为 ，经度为 。
② 该图为 月 日前后，此时醴陵四中的季节为 ，节气为 。
③ C点地方时为 ， D点地方时为 ，E点地方时为 。
④ E点昼长为 小时，C点昼长为 小时，D点夜长为 小时，D点日出时间为 点。
⑤ 比较ADE角速度的大小 ；
线速度的大小 。
⑥ 比较ABCDE昼长的大小
⑦ C点此时的太阳高度为 ，E点正午太阳高度为 ，比较ADE正午太阳高度的大小 ，描述此时正午太阳高度的变化规律
方法总结：（B级）

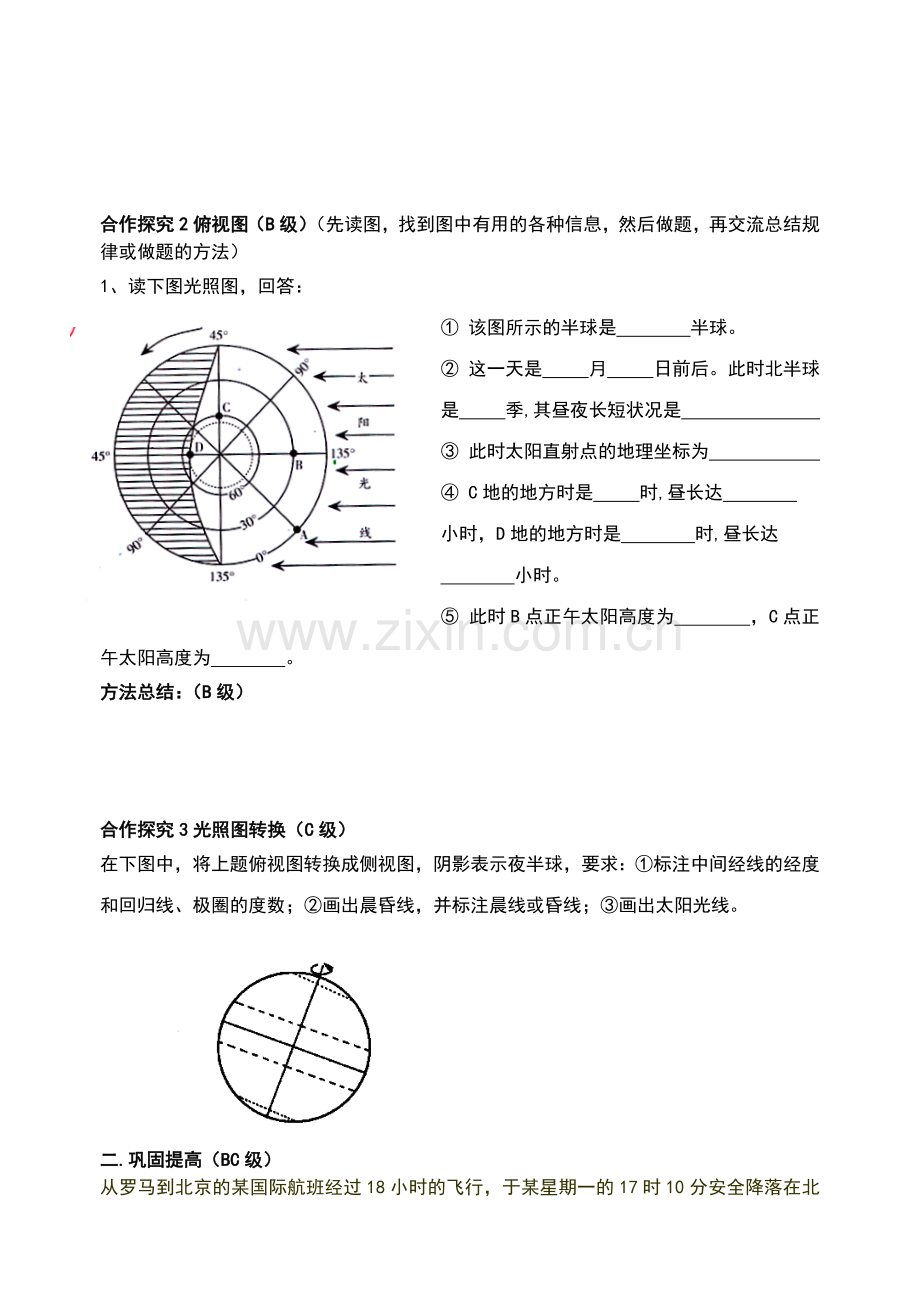

合作探究2俯视图（B级）（先读图，找到图中有用的各种信息，然后做题，再交流总结规律或做题的方法）
1、读下图光照图，回答：
① 该图所示的半球是 半球。
② 这一天是 月 日前后。此时北半球是 季,其昼夜长短状况是
③ 此时太阳直射点的地理坐标为
④ C地的地方时是 时,昼长达
小时，D地的地方时是 时,昼长达
小时。
⑤ 此时B点正午太阳高度为 ，C点正午太阳高度为 。
方法总结：（B级）

合作探究3光照图转换（C级）
在下图中，将上题俯视图转换成侧视图，阴影表示夜半球，要求：①标注中间经线的经度和回归线、极圈的度数；②画出晨昏线，并标注晨线或昏线；③画出太阳光线。

二.巩固提高（BC级）
从罗马到北京的某国际航班经过18小时的飞行，于某星期一的17时10分安全降落在北京机场。此时，飞行员看到一轮红日正在跑道西边的尽头。据此判断1～2题。
1．飞机降落时，晨昏线的位置应该是下列四图中的（ ）
116°E
116°E
116°E
116°E
A B C D
2．飞机从罗马（东3区）起飞的时间是当地时间（ ）
A．星期一的18：10 B．星期一的12：10
C．星期日的18：10 D．星期日的5：10
0°

如图所示，阴影部分代表黑夜，非阴影部分代表白天。回答3～4题。
3.此时太阳直射点的经纬度是 ( )
A.90°E、0° B.70°W、0° C.60°E、0° D.180°E、0°
4.此时北京时间是 ( )
A.3时 B.16时 C.6时 D.18时

5．读右图，完成下列各题。
① 标出地球自转方向，并用箭头画出此时照射地球的太阳光线。
② 这一天是 月 日，地球运行在公转轨道的 点附近。
③ A点此时的太阳高度为 ，B点的正午太阳高度为 ；
C点的昼长为 小时，D点的夜长为 小时。
④ 此时醴陵正处于 季节，正值 节气。

●A
●B
●C
6、读右图，完成下列各题。
① 该图所示的半球是 半球。
② 这一天是 月 日前后,太阳直射在 上,北半球为 季,其昼夜长短状况是 。
③ B地的太阳高度为 ， C地的正午太阳高度为 ，此时全球正午太阳高度的分布规律为 。
④ C地的日出时间为 点，昼长为 小时，描述此时醴陵四中的昼夜长短变化规律 。
⑤A地位于B地的 方向,C地位于B地的 方向。
三、课后反思：

四、知识链结
1、晨昏线特点：
（1）晨昏线平分地球，是过球心的大圆；
（2）晨昏线平面与太阳光垂直，且晨昏线上的太阳高度为0O；
（3）晨昏线永远平分赤道；
（4）晨昏线只有在春秋分日时才跟经线圈重合；
（5）晨昏线在二至时跟极圈相切；
（6）晨昏线自东向西移动15O/小时，跟地球自转方向相反；
（7）晨昏线总是在极圈内摆动，摆动的角度是与地轴的夹角为0O—23.5O之间。
2、推算日出日落时间：晨线上各地同时看到日出，昏线上的各地同时看到日落，但地方时不同（除春秋分日外）。
日出时间是该地所在经线与晨线的交点上的时间（地方时），日落时间则是该地所在经线与昏线的交点上的时间（地方时）
日出时刻=12－ 日落时刻=12+
3、昼夜长短的确定：晨昏线把所经过的纬线圈分成两部分，位于昼半球为昼弧，位于夜半球为夜弧。
春秋分日以及赤道，各地的昼弧等于夜弧，昼长=夜长；其余时间除赤道外的任何地区昼弧与夜弧不等长，昼长= 夜长=
说明：同一纬线上各地的昼长相等；不同半球相同纬度的两地上，其中一地的昼长等于另一地的夜长。
