质量评定表71728.doc

表7.1 土石坝坝基及岸坡处理单元工程质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
工序名称
工序质量等级
1
△坝基及岸坡清理

2
防渗体岩基及岸坡开挖

3
△坝基及岸坡地质构造处理

4
△坝基及岸坡渗水处理

评 定 意 见
单元工程质量等级
全部工序质量达到合格标准，其中主要工序

质量均达到 标准

施工单位

年 月 日
建设
（监理）单位

年 月 日

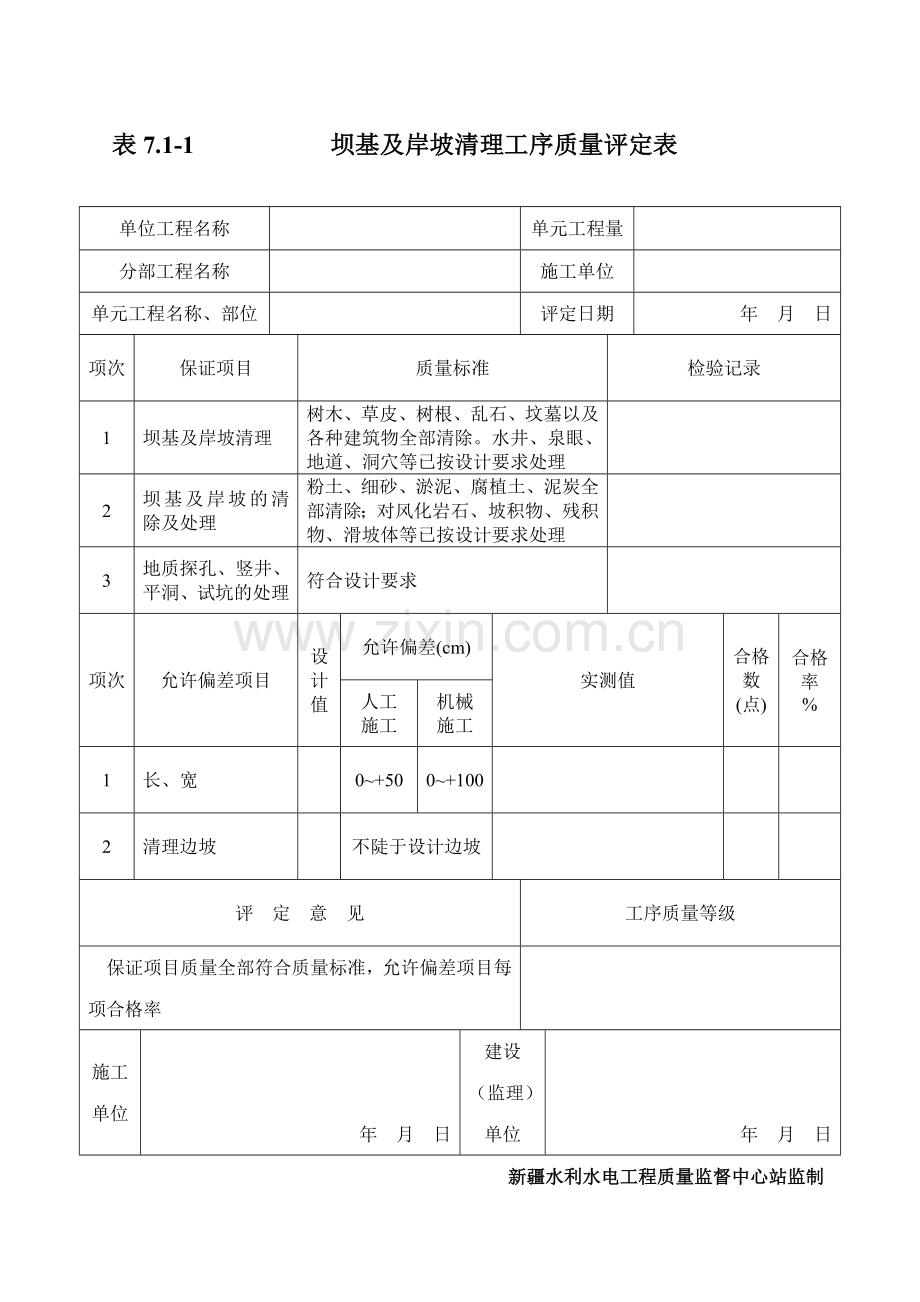

表7.1-1 坝基及岸坡清理工序质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
坝基及岸坡清理
树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除。水井、泉眼、地道、洞穴等已按设计要求处理

2
坝基及岸坡的清除及处理
粉土、细砂、淤泥、腐植土、泥炭全部清除；对风化岩石、坡积物、残积物、滑坡体等已按设计要求处理

3
地质探孔、竖井、平洞、试坑的处理
符合设计要求

项次
允许偏差项目
设计值
允许偏差(cm)
实测值
合格数(点)
合格率
%
人工
施工
机械
施工
1
长、宽

0~+50
0~+100

2
清理边坡

不陡于设计边坡

评 定 意 见
工序质量等级
保证项目质量全部符合质量标准，允许偏差项目每项合格率

施工单位

年 月 日
建设
（监理）单位

年 月 日
新疆水利水电工程质量监督中心站监制

表7.1-2 防渗体岩基及岸坡开挖工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
岩基及岸坡开挖
符合设计要求

2
基础面处理
无松动岩块、悬挂体、陡坎、尖角等，且无爆破影响裂缝

3
保护层开挖
严格按设计或规范要求控制炮孔深度和装药量；底部保护层厚度大于1.5m

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
坝基开挖岩面
开挖面开顺，局部出现反坡及不平顺岩面，已用混凝土填平补齐
开挖平整，无反坡及陡于设计要求的坡度

2
基坑开挖边坡
边坡稳定，无反坡，无松动岩石
边坡稳定，无反坡，无松动岩石，且坡面平整

项次
允许偏差
项 目
设计值
允许
偏差(cm)
实测值
合格数(点)
合格率
%
1
标高

-10~+30

2
坡面局部超欠挖，坡面斜长15m以内

-20~+30

坡面斜长15m以内

-30~+50

3
长、宽边线范围

0~+50

评 定 意 见
工序质量等级
保证项目全部符合质量标准，基本项目质量 ，允许偏差项目每项合格率 %~ %。

施工单位

年 月 日
建设
（监理）单位

年 月 日
注：“+”为超挖，“-”为欠挖。
表7.1-3 坝基及岸坡地质构造处理工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
坝基、岸坡地质构造处理
岩石节理、裂隙、断层或构造破碎带已按设计要求处理

2
地质构造处理的灌浆工程
符合设计要求和SL62-94《水工建筑物水泥灌浆施工技术规范》规定

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
岩石裂隙与节理处理
处理方法符合设计，节理、裂隙内的充填物冲洗干净，回填水泥浆、水泥砂浆、混凝土饱满密实
达到合格标准，且无干缩裂缝，裂隙周边无松动岩体，外观平整、周边整洁

2
断层或破碎带的处理
开挖宽度、深度符合设计，边坡稳定，回填混凝土密实，无深层裂缝，蜂窝麻面面积不大于0.5%，蜂窝进行处理
开挖宽度、深度符合设计，边坡稳定，回填混凝土密实，无裂隙，无蜂窝麻面，无反坡、无浮石、基面清理干净，表面平整

评 定 意 见
工序质量等级
保证项目全部符合质量标准，基本项目质量 ，允许偏差项目每项合格率 %~ %。

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.1-4 坝基及岸坡渗水处理工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
渗水处理
渗水已妥善排堵，基坑中无积水

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
经过处理的坝基与岸坡渗水
在回填土或浇筑混凝土范围内水源基本切断，无积水、无明流
在回填土或浇筑混凝土范围内水源切断，无积水、无明流，岩石整洁

评 定 意 见
工序质量等级
保证项目符合质量标准。基本项目质量符合 标准

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.2 土质防渗体填筑单元工程质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
工 序 名 称
工序质量等级
1
△结合面处理

2
卸料及铺填

3
△压实

4
接缝处理

评 定 意 见
工序质量等级
全部工序质量符合合格标准。主要工序中

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.2-1 土石坝土质防渗体结合面处理工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
防渗体填筑前
基础处理已验收合格

2
防渗铺盖、均质坝地基
按规定、设计要求处理

3
上下层铺土间结合层面
禁止撒入砂砾、杂物以及车辆在层面上重复碾压

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
与土质防渗体接合的岩石以及混凝土面处理
岩石、混凝土表面的浮渣、污物、泥土、乳皮、粉尘、油毡等清除干净；渗水排干。接触岩面，混凝土面上保持湿润，涂刷泥浆或粘土水泥砂浆，回填及时，无风干现象
岩石、混凝土表面清醒干净，回填面湿润，无局部积水。浆液均匀稠度一度，涂刷均匀，无空白，回填及时，无风干现象

2
上下层铺土之间的结合层面处理
表面松土、砂砾及其他杂物清除干净，保持湿润，根据需要刨毛，且深度、密度符合要求
表面松土、砂砾及其他杂物彻底清除，湿润均匀，无积水、无空白、刨毛深度、密度符合设计，无团块，无空白

评 定 意 见
工序质量等级
保证项目符合质量标准。基本项目全部合格，其中上下层铺土之间的结合层面处理

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.2-2 土石坝土质防渗体卸料及铺填工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
土坝土料
粘粒含量、含水量、土块直径、砾质粘土的粗粒含量、粗粒最大粒径，符合设计和《施工规范》；严禁冻土上坝。

2
卸料
按设计和规范要求卸料，及时平料，均衡上升，施工面平整、层次清楚；上下层分段位置错开；铺料表面保持湿润

3
均质坝铺土
上下游坝坡留足余量，防渗铺盖在坝体内部分与心墙或斜墙同时铺筑，防渗体在坝内无纵缝

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
土料铺料
摊铺后的土料，厚度均匀，表面基本平整，无土块（或粗粒）集中
摊铺后的土料，厚度均匀，表面平整，无粗粒集中，边线整齐

项次
允许偏差
项 目
允许偏差
(cm)
实测值
合格数(点)
合格率(%)
1
铺土厚度（平整后，压实前）
-5,0

2
铺填边线
人工施工：-5~+10
机械施工：-5~+30

评 定 意 见
工序质量等级
保证项目符合质量标准。基本项目质量 ；允许偏差项目合格率为 %、 %

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.2-3 土石坝土质防渗体压实工序质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
土质防渗体开工前进行碾压试验
土料的含水量高于或低于施工含水量的上、下限值时，进行含水量调整的工艺试验，施工碾压必须严格控制压实参数和操作规程

2
基槽填土
从低洼处开始，保持填土面始终高出地下水水面；靠近岸坡、结构物边角处的填土用小型或轻型机具压实，当填土具有足够的长、宽、厚度时，可使用大型压实机具

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
防渗体碾压后的干密度（干容重）
合格率大于等于90%，不合格样不得集中，最小值不低于设计干密度的0.98倍
合格率大于等于90%，不合格样不得集中，最小值不低于设计干密度的0.98倍

2
土料碾压
无漏压、表面平整，个别弹簧起皮、脱空和剪力破坏部分已妥善处理
无漏压、表面平整，无弹簧、起皮、脱空和剪力破坏现象

评 定 意 见
工序质量等级
保证项目符合质量标准。基本项目质量 ，其中项次1符合 标准

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.2-4 土石坝土质防渗体接缝处理工序质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
接缝处理
斜墙和窄心墙内不得留有纵向接缝，所有接缝接合坡面不陡于1：3，高差不超过15cm，与岸坡接合坡度应符合设计要求。均质土坝纵向接缝应采用不同高度的斜坡和平台相间形式，坡度与平台宽度满足稳定要求，平台间高差不大于15cm

2
防渗体内纵横接缝的坡面处理
严格进行削坡、润湿、刨毛，保证接合质量

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
3
坡面接合
填土含水量在允许范围内，铺土均匀，表面平整，无团块集中，无风干，碾压层平整密实，无明显拉裂和起皮现象，压实合格率大于等于90%
填土含水量在允许范围内，铺土均匀，表面平整，无团块集中，无风干，碾压层平整密实，无拉裂和起皮现象，压实合格率大于等于95%

评 定 意 见
工序质量等级
保证项目符合质量评定标准。基本项目符合 质量标准

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.3 土石坝混凝土面板单元工程质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
工 序 名 称
工序质量等级
1
基面清理

2
模板

3
钢筋（质量标准同表1.5-3）

4
△止水及伸缩缝

5
△混凝土浇筑

评 定 意 见
工序质量等级
各工序质量检验评定均达到合格标准，其中面板混凝土浇筑、止水及伸缩缝两个主要工序

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.3-1 土石坝混凝土面板基面清理工序质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
趾板基础、垫层防护层
验收合格后，可进行基面清理

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
趾板基础清理
仓面无松动岩石、无浮渣、无杂物、无积水、岩面洁净
仓面无松动岩石、无浮渣、无杂物、无积水、岩体无爆破裂缝，岩面平整无陡坎、清洗干净

2
垫层防护层清理
检验合格，表面较平整，浮渣、杂物清除干净，表面湿润
检验合格，表面平整、稳定，浮渣、杂物清除干净，表面湿润、均匀

评 定 意 见
工序质量等级
保证项目符合质量评定标准。基本项目符合 质量标准，垫层防护层清理达到 标准

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.3-2 土石坝混凝土面板滑模制作及安装、滑模轨道
安装工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
滑模结构及牵引系统，模板及支架
牢固可靠，有安全装置，有足够的稳定性、刚度和强度

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
滑模的质量
表面清理比较干净，无附着物
表面清理干净，无任何附着物，表面光滑

项次
允许偏差
项 目
设计值
允许偏差
(cm)
实测值
合格数(点)
合格率(%)
1
外形尺寸

±10

2
对角线长度

±6

3
扭曲

4

4
表面局部不平度

3/m

5
滚轮或滑道间距

±10

6
轨道安装高程

±5

7
轨道安装中心线

±10

8
接头处轨面错位

2

评 定 意 见
工序质量等级
保证项目符合质量标准；基本项目符合 质量标准；允许偏差项目各项合格率为 %~ %

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.3-3 土石坝混凝土面板止水片（带）制作及
安装工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
止水、伸缩缝的结构形式、原材料
符合设计，未经鉴定的新材料不得用于主体工程

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
止水片（带）安装
位置准确、平直、表面洁净、金属止水片与塑胶垫片连接较好，填充沥青饱满
位置准确、平直、表面洁净、金属止水片与塑胶垫片连接较好，填充沥青饱满密实

2
焊接及粘接长度
料接及粘接符合设计，焊接或粘接紧密无空洞、无脱离
料接及粘接长度符合设计，接缝焊接或粘接紧密表面光滑、无裂纹、无空洞、无脱离、外型美观

3
伸缩缝处理（包括混凝土面处理及表面嵌缝）
混凝土表面平整，无蜂窝麻面、起坡、起砂；稀料涂刷均匀结合紧密；填料工艺符合设计
混凝土表面必须平整、无蜂窝麻面起皮、起砂；稀料涂刷均匀；嵌涂缝材料工艺合理，断面符合要求

项次
允许偏差
项 目
设计值
允许偏差(mm)
实测值
合格数(点)
合格率(%)
金属止水
塑料止水
1
宽度

±5
±5

2
凸体及翼缘弯起高度

±2

3
桥部圆孔直径

±2

4
搭接长度

0~+20
0~+50

5
中心线安装偏差

±5
±5

6
两翼缘倾斜

±5
±10

评 定 意 见
工序质量等级
保证项目符合质量标准；基本项目符合 质量标准；允许偏差项目各项合格率为 %~ %

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.3-4 土石坝混凝土面板浇筑工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
混凝土配合比及施工质量
满足设计抗压、抗渗、抗冻、抗腐蚀要求

2
特殊要求
采用滑模，混凝土连续浇筑，不允许仓面混凝土有初凝现象，否则按冷缝算是

3
混凝土表面
无蜂窝、麻面、孔洞及露筋

4
面板裂缝
无贯穿性裂缝

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
坍落度
混凝土稠度基本均匀，坍落度偏离设计值不大于2cm
混凝土稠度均匀，坍落度偏离设计值不大于1cm

2
入仓混凝土（每层铺厚不大于30cm）
铺料及时，均匀，层厚符合规定，仓面平整，无明显骨料集中现象
铺料及时，均匀，层厚符合规定，仓面平整，钢筋上无凝固水泥浆等附着物，无骨料集中现象

3
混凝土振捣
振捣基本均匀、密实
振捣均匀、密实，侧模、止水附近的混凝土捣实仔细

4
混凝土脱模后
脱模混凝土基本不出现鼓胀，拉裂现象，局部不平整及时抹平
表面无鼓胀，拉裂现象，表面抹面及时、均匀，外观光滑平整

5
混凝土养护
养护及时，在90d内保持面板表面湿润
对新脱模的混凝土进行有效保护，连续养护至水库蓄水时为止，养护期面板表面保持湿润

6
表面裂缝
受压区有少量小于0.3mm发状缝；受拉区有少量小于0.2mm发状裂缝
无

项次
允许偏差
项 目
设计值
允许偏差
(cm)
实测值
合格数(点)
合格率(%)
1
面板厚度

-50~+100

2
表面平整度

30

评 定 意 见
工序质量等级
保证项目符合质量标准；基本项目全部合格，其中优良率 %；允许偏差项目中每项有 %、 %的测点在允许偏差质量标准范围内

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.4 沥表混凝土心墙单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
工 序 名 称
工序质量等级
1
基面面处理与沥青混凝土结合层面处理

2
模板

3
沥青混凝土制备

4
沥青混凝土的摊铺与碾压

评 定 意 见
工序质量等级
全部工序质量达合格标准，其中 %达到优良标准。跨心墙单元工程钻孔取样的容重合格率 %，渗透系数合格率 %

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.4-1 基础面处理与沥青混凝土结合层面处理工序质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
心墙与基础接合面
清扫干净，均匀喷涂一层稀释沥青（或乳化沥青），混凝土表面烘干燥

2
上下层施工间歇时间
为超过48h

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
稀释沥青、乳化沥青、沥青胶、橡胶沥青的配料、涂抹厚度、贴服牢固程度
配料比例正确；稀释沥青（乳化沥青）涂抹均匀、无空白；沥青胶（或橡胶沥青胶）涂抹厚度基本符合设计要求，无鼓包无流淌，贴服牢固
配料比例正确；稀释沥青（乳化沥青）涂抹均匀、无空白、无团块、色泽一致；沥青胶（或橡胶沥青胶）涂抹厚度基本符合设计，贴服牢靠，无鼓包、无流淌、表面平整光顺

2
垫层防护层清理
层面清理干净，无杂物，无水珠，层面下1cm处温度不低于70℃
层面清理干净，无杂物、无水珠，且平整光顺，返油均匀，层面下1cm处温度不低于70℃，各点温差不大于20℃

评 定 意 见
工序质量等级
保证项目符合质量评定标准；基本项目符合合格质量标准，其中层面处理

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.4-2 沥青混凝土心墙模板工序质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
模板架立
牢固，不变形，拼接严密

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
模板缝隙、平直度、表面处理
搭接缝隙不大于3mm，平直度差值不大于2cm，板面沥青混凝土残渣清除，涂抹脱模剂
搭接缝隙不大于1mm，平直度差值不大于1cm，板面沥青混凝土残渣清除干净，表面光滑，脱模剂涂抹均匀，无空白

项次
允许偏差
项 目
设计值
允许偏差
(cm)
实测值
合格数(点)
合格率(%)
1
模板中心线与心墙轴线(立模后）

±10

2
内侧间距

±20

评 定 意 见
工序质量等级
保证项目符合质量标准；基本项目符合 标准，允许偏差项目合格率分别为 %、 %

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.4-3 沥青混凝土制备工序质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
沥青、骨料、填料、掺料
符合《规范》、设计要求和有关规定

2
配合比（施工）、投料顺序，拼和时间
配合比符合设计，拌和符合《规范》要求

3
机口出料
色泽均匀，稀稠一致，无花白料、无黄烟及其他异常现象

项次
允许偏差
项 目
设计值
允许偏差
实测值
合格数(点)
合格率(%)
1
原材料加热
沥青加热

±10℃

矿料加热

±10℃

填料掺料加势

±20℃

2
配料
粗骨料

±2.0%

细骨料

±2.0%

填料（掺料）

±1%

沥青

±0.5%

3
出机温度，沥青混合料拌和后的出机温度

上限不大于185℃下限满足现场碾压

评 定 意 见
工序质量等级
保证项目符合质量标准；允许偏差项目各项合格率分别为 %~ %

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.4-4 土石坝混凝土面板浇筑工序质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
虚铺厚度及碾压遍数
符合设计要求和《规范》规定

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
碾压后沥青混凝土
表面平整，心墙宽度符合设计（无缺损）表面返油，无异常现象
表面平整，心墙边线平直，宽度符合设计，表面返油，色泽均匀光亮，无异常现象

项次
允许偏差
项 目
设计值
允许偏差
(cm)
实测值
合格数(点)
合格率(%)
1
心墙厚度

不大于10%的心墙厚度

评 定 意 见
工序质量等级
保证项目符合质量标准；基本项目符合 标准，允许偏差项目合格率 %

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.5 沥清混凝土机板整平层（含排水层）单元工程质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
沥青、矿料、乳化沥青
符合《规范》，设计规定

2
原材料配合比、铺筑工艺
垫层（含防渗底层）已质检合格。喷涂的乳化沥青或稀释沥青已干燥

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
沥青混凝土的渗透系数设计W8
合格率大于等于80%
合格率大于等于85%

2
沥青混凝土的孔隙率
合格率大于等于80%
合格率大于等于85%

项次
允许偏差
项 目
设计值
允许偏差

实测值
合格数(点)
合格率(%)
1
沥青用量

±0.5%

粒径0.074mm以上各级骨料

±2.0%

粒径0.074mm以下填料

±1.0%

2
机口与摊铺碾压温度按现场试验确定一般控制范围
机口
160℃

±25℃

初碾
110℃

>0℃

终碾
80℃

>0℃

3
铺筑层压实厚度，按设计厚度计

（-15~0）%

4
铺筑层面平整度，在2m范围起伏差

不大于10mm

评 定 意 见
工序质量等级
保证项目全部符合质量标准；基本项目符合 标准，允许偏差项目各项实测点合格率 % ~ %

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.6 沥清混凝土面板防渗层单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
沥青、矿料、掺料及乳化沥青
符合《规范》和设计要求

2
原材料配合比出机口沥青混合料及温度
符合《规范》和设计规定

3
防渗层层间处理
符合《规范》和设计规定

4
铺筑层间的坡向或水平接缝
相互错开，无上下通缝

5
沥青混凝土防渗层表面
无裂缝、流淌与鼓包

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
沥青混凝土的渗透系数k≤10-7cm/s
合格率大于等于90%
合格率大于等于95%

2
沥青混凝土孔隙率
合格率大于等于90%
合格率大于等于95%

项次
允许偏差项目
设计值
允许偏差

实测值
合格数(点)
合格率(%)
1
沥青用量

±0.5%

粒径0.074mm以上各级骨料

±2.0%

粒径0.074mm以下填料

±1.0%

2
机口与摊铺碾压温度按现场试验确定一般控制范围℃
机口

±25℃

初碾

>0℃

终碾

>0℃

3
铺筑层的施工接缝错距
上下层水平接缝错距1m

0~20cm

上下层条幅坡向接缝错距（以1/n条幅宽计）

0~20cm

4
铺筑层压实厚度，按设计厚度计

(-10~0)%

5
铺筑层面平整度，在2m范围起伏差

不大于10mm

评 定 意 见
工序质量等级
保证项目全部符合质量标准；基本项目符合合格标准，其中有 %项达到优良标准；允许偏差项目各项实测点合格率为 % ~ %

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.7 沥青混凝土面板封闭层单元工程质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
原材料配合比，施工工艺
符合《规范》和设计要求

2
封闭层铺抹
在防渗层质检合格后，表面洁净、干燥

3
封闭层
无鼓泡、脱层、流淌

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
沥青胶化点
合格率大于等于80%，最低软化点不低于85℃
合格率大于等于85%，最低软化点不低于85℃

2
沥青胶的铺抹
合格率大于等于80%
合格率大于等于85%

项次
允许偏差项目
设
计
值
允许偏差
实测值
合格数(点)
合格率(%)
1
沥青胶的施工温度
搅拌出料温度

±10℃

铺抹温度

≥0℃

评 定 意 见
工序质量等级
保证项目全部符合质量标准；基本项目符合合格标准，其中有 %项达到优良标准；允许偏差项目各项实测点合格率为 %

施工单位

年 月 日
建设
（监理）单位

年 月 日

表7.8 沥青混凝土面板与刚性建筑物连接单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
沥青砂浆（或细粒沥青混凝土）、橡胶沥青胶（或沥青胶）、玻璃丝布等原材料，配合比，配制工艺
必须经过试验，性能必须满足《规范》要求

2
刚性建筑物连接面的处理，楔形体的浇筑，滑动层与加强层的敷设
符合《规范》与设计的要求，并进行现场铺筑试验。施工中，接头部位无熔化、流淌及滑移现象

3
敷设刚性建筑物表面的橡胶沥青滑动层；铺筑沥青混凝土防渗层
待喷涂的乳化沥青完全干燥后进行；待滑动层与楔形体冷凝、质量合格后进行

项次
允许偏差项目
设计值
允许偏差
实测值
合格数(点)
合格率(%)
1
沥青砂浆楔形体浇筑温度

±10℃

2
橡胶沥青胶滑动层拌制温度

±5℃

3
玻璃丝布加强层
上下层接缝的错距以布幅宽计

0~10cm

搭接宽度

0~5cm

评 定 意 见
工序质量等级
保证项目全部符合质量标准；允许偏差项目各项实测点合格率为 % ~ %

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.9 砂砾坝体填筑单元工程质量评定表

单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
颗粒级配、砾石含量、含泥量
符合《施工规范》和设计要求

2
坝体每层填筑时
前一填筑层已验收合格

3
铺料、碾压
均匀不得超厚；无漏压、欠压和出现弹簧土

4
纵横向接合部位；与岸坡接合处的填料
符合《规范》和设计要求；无分离、架空现象，对边角加强压实

5
设计断面边缘压实质量；填筑时每层上下游边线
按规定留足余量

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
压实控制指标干密度（干容重）
干密度合格率大于等于90%，不合格干密度不得低于设计值的0.98，不合格试样不得集中
干密度合格率大于等于95%，不合格干密度不得低于设计值的0.98，不合格试样不得集中

项次
允许偏差项目
设
计
值
允许偏差
实测值
合格数(点)
合格率(%)
1
铺料厚度

0~10

2
断面尺寸
上、下游设计值边坡超填值

±20

坝轴线与相邻填料接合面尺寸

≥30

评 定 意 见
工序质量等级
保证项目全部符合质量标准；基本项目符合合格标准，允许偏差项目各项实测点合格率为 %

施工单位

年 月 日
建设
（监理）单位

年 月 日
表7.10 堆石坝体填筑单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项次
保证项目
质量标准
检验记录
1
填坝材料
必须符合《施工规范》和设计要求

2
坝体每层填筑
在前一填筑层（含坝基岸坡处理）验收合格后进行

3
堆石填筑
按选定的碾压参数进行施工；铺筑厚度不得超厚、超径；含泥量、洒水量符合规范和设计要求

4
填坝材料的纵横向接合部位
符合《施工规范》和设计要求；与岸坡接合处的料物不得分离、架空，对边角加强压实

项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
坝体填筑层铺料厚度
每一层应有大于等于90%测点达到规定的铺料厚度要求
每一层应有大于等于95%测点达到规定的铺料厚度要求

2
坝体压实后的厚度
每一填筑层有大于等于90%的测点达到规定的压实厚度
每一填筑层有
