分项工程开工申请报告批复、开工报告用表.docx

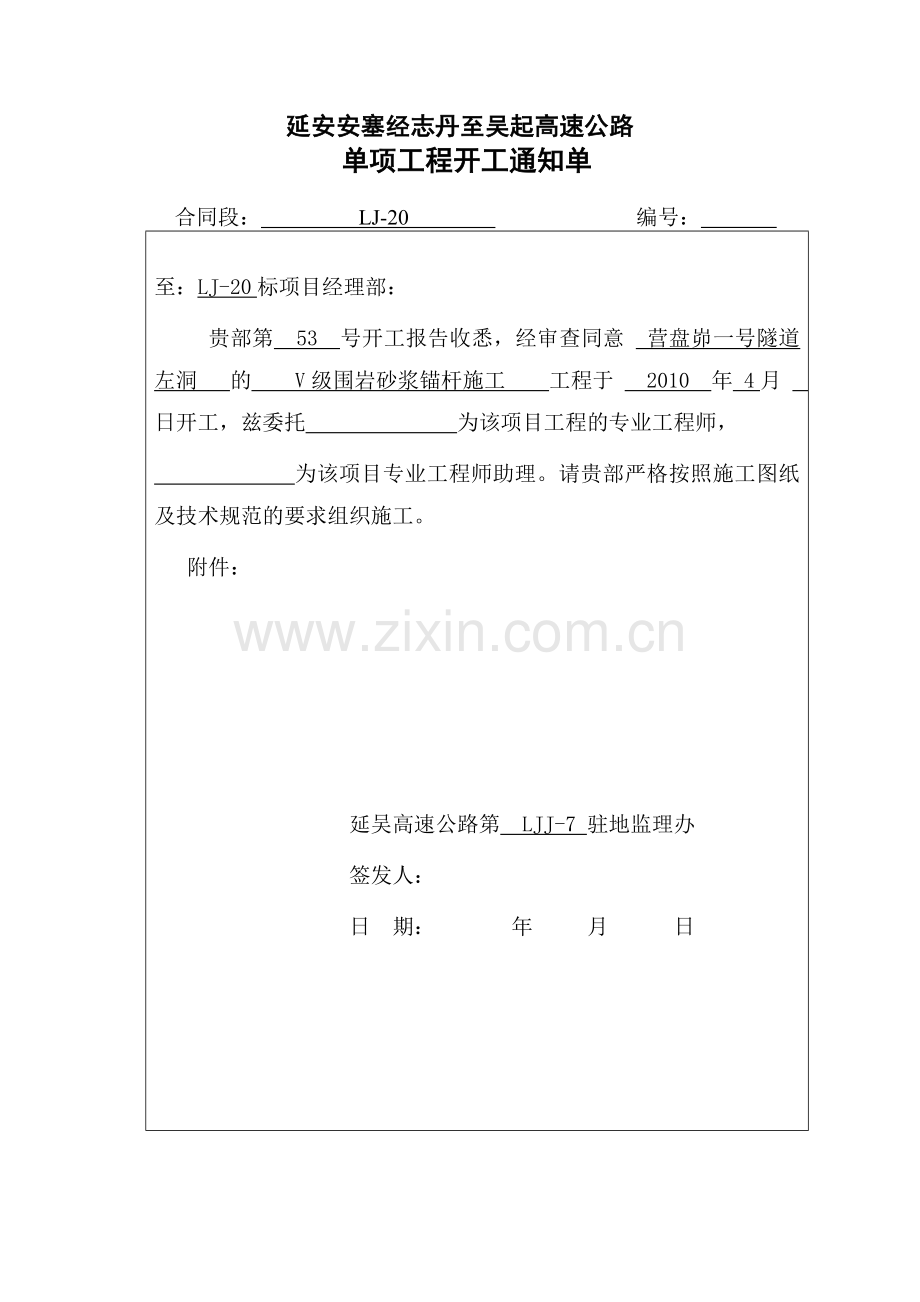

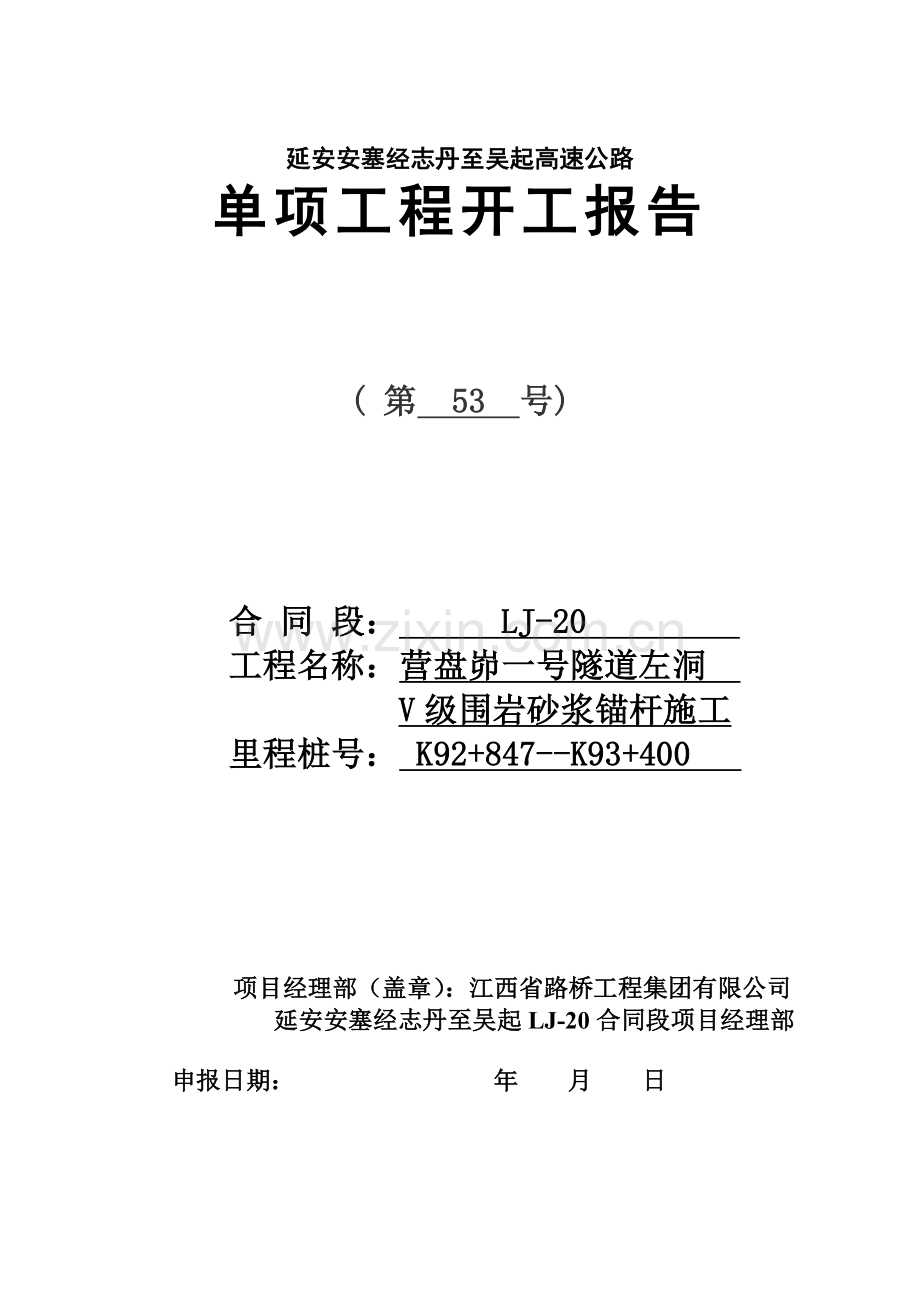

延安安塞经志丹至吴起高速公路 单项工程开工通知单合同段： LJ-20 编号： 至：LJ-20标项目经理部： 贵部第 53 号开工报告收悉，经审查同意 营盘峁一号隧道左洞 的 V级围岩砂浆锚杆施工 工程于 2010 年 4月 11 日开工，兹委托 为该项目工程的专业工程师， 为该项目专业工程师助理。请贵部严格按照施工图纸及技术规范的要求组织施工。 附件： 延吴高速公路第 LJJ-7 驻地监理办签发人： 日 期： 年 月 日 延安安塞经志丹至吴起高速公路单项工程开工报告( 第 53 号)合 同 段： LJ-20 工程名称：营盘峁一号隧道左洞 V级围岩砂浆锚杆施工里程桩号： K92+847-K93+400 项目经理部（盖章）：江西省路桥工程集团有限公司 延安安塞经志丹至吴起LJ-20合同段项目经理部申报日期： 年 月 日目 录序号内 容页数1单项工程开工申报表12单项工程施工计划（施工组织设计）33测量控制桩点成果表64单项工程现场管理人员表15单项工程进场机械设备表17原材料批复文件128配合比批复文件69环境保护措施110安全保证措施111技术交底112安全交底1营盘峁一号隧道左洞K92+847-K93+400 V级围岩砂浆锚杆施工方案一、工程概况营盘峁一号隧道工程所在地势较陡，可直接进洞，新黄土覆盖厚度小，具自重湿陷性，湿陷等级II级（中等）-III级（严重）。且隧道进口附近有滑坡存在，应注意滑坡对隧道的影响，隧道入口斜坡上土体破碎，洞口开挖易诱发工程性滑塌、坍塌等边坡失稳，应加强边坡防护。k92+847k92+914段为V-1浅围岩段、k92+914k93+132段为V-2浅围岩段、k93+322k93+400段为V-2浅围岩段。围岩为新黄土和粘土岩，为土体隧道，洞室处在新黄土和粘土层交接处，存在少量孔隙裂隙水，洞室开挖过程中易产生崩塌现象，稳定性差。该初期支护设计的砂浆锚杆长度为4m，环向间距1m，全断面布置。施工工期计划于2010年4月1日开工，于2011年4月11日完工，工期为 12个月。三、（一）施工准备1、施工便道已修通，并硬化。 2、精确放样，测量隧道中心线、高程，经监理工程师实地进行检查，符合设计及规范要求。3、技术准备工作，首先进行图纸会审和技术交底工作，施工技术交底要落实到每个工人，以便指导施工。4、工程所需要的机械设备已全部到位，进行检修安装，主要施工机具设备见下表： 编 号机械名称型 号数 量1空压机L-22/722钻孔设备23发电机24自卸运输汽车15装载机ZL50C16、劳力安排主要施工管理及施工人员见下表（1） 主要管理人员见下表序号姓名职务1吴绍培技术负责人2石宏祥安全负责人3曹铁军质检负责人4高 雄测量负责人5潘华亮试验负责人序号职 务人数（人）1领工员22技术员23机械司机24电 工15技术工人66杂 工4（2）主要施工人员表（二）砂浆锚杆支护施工方法1、钻孔1）采用锚杆钻机钻孔，选择钻孔机具：侧墙及拱腰部位锚杆孔采用气腿式凿岩机钻孔，拱部锚杆孔采用钻孔台车钻孔。2）钻孔前应按照设计要求，并结合岩层主要结构面、岩层层面定出位置，做出标记。3）钻孔应保持直线，钻孔方向与开挖面垂直，当岩层层面或主要结构面明显时，应尽可能与其成较大交角，但与开挖面得垂直偏差不应大于20度，局部锚杆应尽可能与岩面或主要结构面成大角度相交。2、早强砂浆锚杆安装1）锚杆按设计进行下料，锚杆尾部设丝扣，安装钢垫板。2）早强锚固剂锚固锚固剂使用方法为：、将药卷浸入清水1分钟后取出（以软而不散为度）；、将锚固卷逐个用炮棍装入孔内捣实；、锚杆采用手送插入并旋转直至浆液流出，也可锤击安装，但不得损伤锚头螺纹。装锚固剂长度不得少于孔长1/3。砂浆的初凝时间不得小于3min，终凝时间不得大于30min。3）锚杆垫板应与喷射混凝土层紧密接触，锚杆砂浆凝固前不得加力，垫板与喷层不完全平贴时，用水泥砂浆填实。延安安塞经志丹至吴起高速公路单项工程开工申报表单项工程名称营盘峁一号隧道左洞V级围岩砂浆锚杆施工桩 号K92+847-K93+400拟定开工日 期2010.4.1计划工期12个月完工日期2011.4.1材料情况钢板、钢筋等材料已进场，并检验合格。机械设备情 况机械设备运行良好。主要人员情况主要技术人员、管理人员、机械司机已进住工地。其它项目经理（签字）： 年 月 日承包单位： 江西省路桥工程集团有限公司 合同段 LJ-20 延安安塞经志丹至吴起高速公路单项工程现场管理人员表承包单位： 江西省路桥工程集团有限公司 合同段 LJ-20 工程名称营盘峁一号隧道左洞V级围岩砂浆锚杆桩 号K92+847-K93+400序号姓名职称担任职务备注1高雄工程师测量负责人2吴绍培工程师隧道工程师3潘华亮工程师试验工程师4石宏祥现场负责人5杨刚技术员技术员项目经理（签字）：年 月 日专业监理工程师意见：年 月 日延安安塞经志丹至吴起高速公路单项工程进场机械设备表承包单位： 江西省路桥工程集团有限公司 合同段 LJ-20 工程名称营盘峁一号隧道左洞V级围岩砂浆锚杆施工桩 号K92+847-K93+400序号机械名称或设备型号性能新旧状态备注1空压机L-22/7良好旧2台2钻孔机良好旧2台3发电机良好旧2台4自卸运输汽车良好旧1辆5装载机ZL50C良好旧1台6电焊机良好旧3台7钢筋切断机良好旧2台项目经理（签字）：年 月 日专业工程师意见：年 月 日环 境 保 护 措 施减少临时用地面积， 对清理场地的表层腐植土，砍伐的树根等废料，要运至指定的弃土场进行废弃。11、严禁夜间使用噪音大的施工机械，对噪音大的机械安排在日间施工。车辆在运输过程中，对易飞扬的物料用篷布覆盖严密，且装料适中，不得超限，保持道路的清洁。12、清理施工机械、设备及机械的废水、废油等有害物质以及生活污水，不得直接排放与河流、池塘或其他水域中，也不得倾泻于饮用水源附近的土地上，以防污染水源和土壤。安 全 保 证 措 施延安安塞经志丹至吴起高速公路技术交底记录承包单位： 江西省路桥工程集团有限公司 合同段 LJ-20 工程名称营盘峁一号隧道左洞V级围岩砂浆锚杆施工日期2010225交底内容： 1、钻孔1）采用锚杆钻机钻孔，选择钻孔机具：侧墙及拱腰部位锚杆孔采用气腿式凿岩机钻孔，拱部锚杆孔采用钻孔台车钻孔。2）钻孔前应按照设计要求，并结合岩层主要结构面、岩层层面定出位置，做出标记。3）钻孔应保持直线，钻孔方向与开挖面垂直，当岩层层面或主要结构面明显时，应尽可能与其成较大交角，但与开挖面得垂直偏差不应大于20度，局部锚杆应尽可能与岩面或主要结构面成大角度相交。2、早强砂浆锚杆安装1）锚杆按设计进行下料，锚杆尾部设丝扣，安装钢垫板。2）早强锚固剂锚固 ，锚固剂使用方法为：、将药卷浸入清水1分钟后取出（以软而不散为度）；、将锚固卷逐个用炮棍装入孔内捣实；、锚杆采用手送插入并旋转直至浆液流出，也可锤击安装，但不得损伤锚头螺纹。装锚固剂长度不得少于孔长1/3。砂浆的初凝时间不得小于3min，终凝时间不得大于30min。3）锚杆垫板应与喷射混凝土层紧密接触，锚杆砂浆凝固前不得加力，垫板与喷层不完全平贴时，用水泥砂浆填实。 3、砂浆锚杆质量检验序号检查项目规定值或允许偏差检查方法和频率1锚杆数量不少于设计现场逐根清点2锚拔力拔力平均值设计值，最小拔力90%设计值按锚杆数1%且不少于3根做拔力试验3孔位（mm）50尺量4钻孔深度（mm）50尺量5钻孔直径满足设计要求尺量6锚杆长度满足设计要求按锚杆数的3%或不少于3根交底人职务接收单位接受人职务延安安塞经志丹至吴起高速公路安全交底记录承包单位： 江西省路桥工程集团有限公司 合同段 LJ-20 工程名称营盘峁一号隧道左洞V级围岩砂浆锚杆施工日期2010225交底内容： 施工安全要求1、加强安全意识教育，在施工方案和技术交底上将安全因素放到重要的位置上，教育施工人员严格执行安全规章制度，正确使用和严格管理个人安全、环保用品。设立专职安全员并建立24小时旁站制度，及时纠正和消除施工中出现的不安全苗头。2、施工现场及生活区配置一定数量的灭火器，炸药、危险品及特种材料如燃油料由专人守卫保管，按规定存放和使用。3、开展安全竞赛活动，把安全生产目标分解到各队，建立安全奖罚制度，严禁喝酒上岗。施工现场设专人保卫，设立安全防护圈，禁止闲杂人员入内。定期检查安全工作落实情况，及时排除安全隐患，确保安全。4、施工期间现场负责人会同有关人员对各部位支护定期检查。在不良地段，每班指定专人检查，当发现支护变形或损坏时，立即修整加固。对开挖后自稳程度很差的围岩或喷射混凝土尚未达到一定强度即趋失稳的围岩或喷锚后变形量超过设计允许值以及发生突变的围岩，采取及时加强临时支护措施。5、 施工人员必须佩戴安全帽。安全员必须佩戴红袖章。6、工地设立明显的安全警示牌和安全注意事项宣传栏。 7、各类机械设备操作人员必须持证上岗，无证人员或非本机人员不得上机操作。 8、场内的电路布置要规范化，电器开关设在防雨防晒的电器箱柜内，距离地面不小于1.5m。交底人职务接收单位接受人职务
