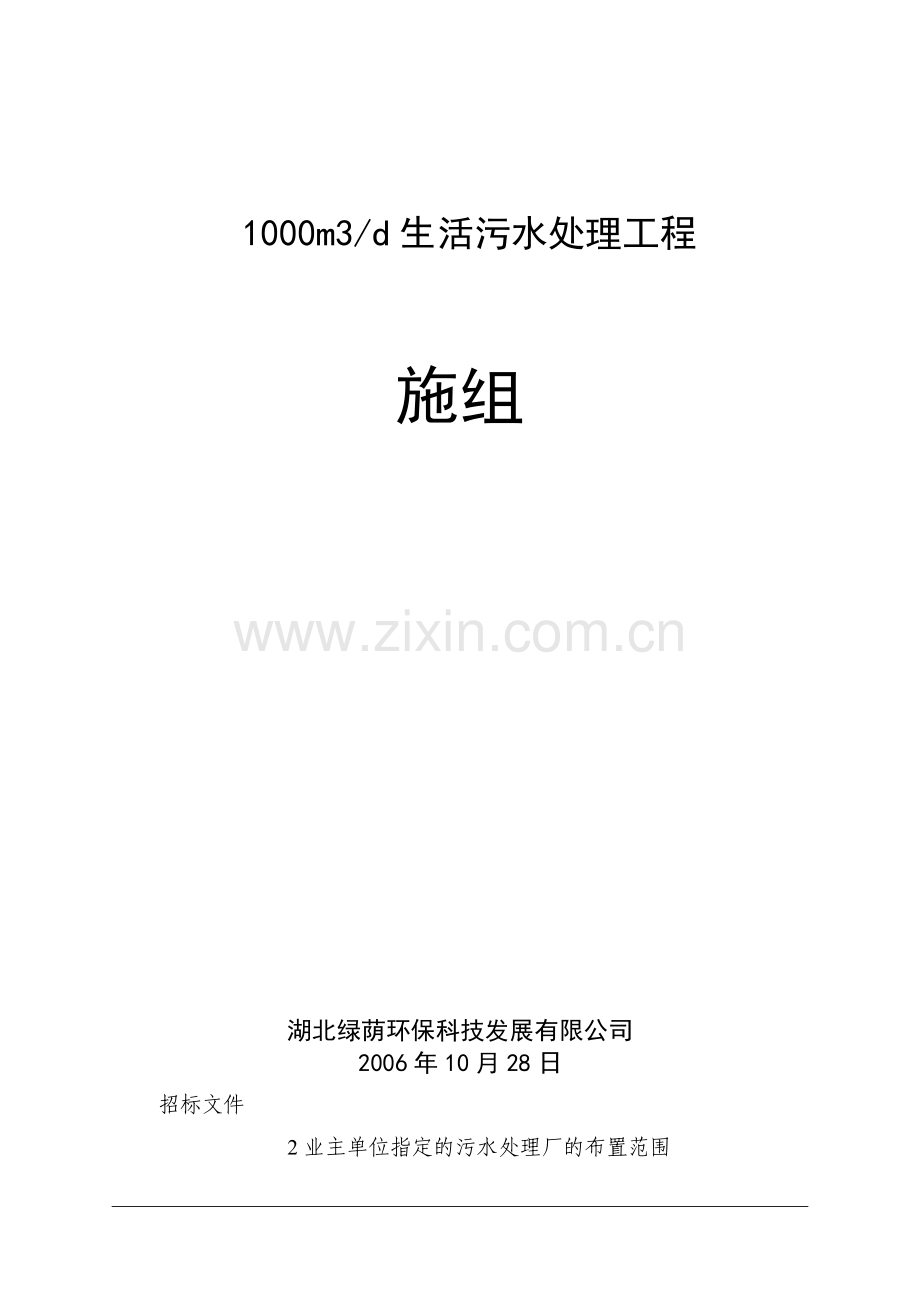

1000m3d生活污水处理工程施组.docx

1000m3/d生活污水处理工程

施组

湖北绿荫环保科技发展有限公司
2006年10月28日
招标文件
2业主单位指定的污水处理厂的布置范围

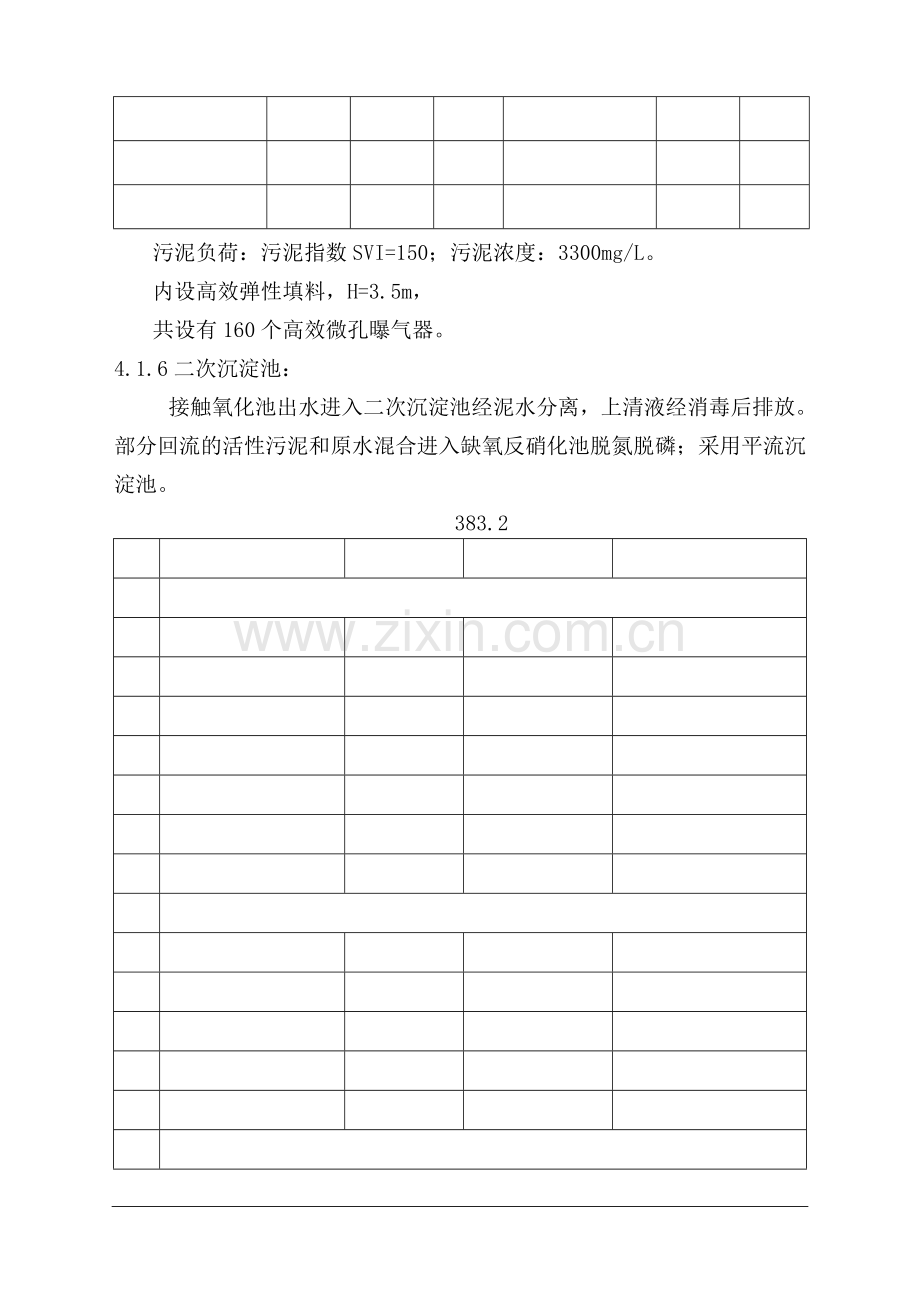

污泥负荷：污泥指数SVI=150；污泥浓度：3300mg/L。
内设高效弹性填料，H=3.5m，
共设有160个高效微孔曝气器。
4.1.6二次沉淀池：
接触氧化池出水进入二次沉淀池经泥水分离，上清液经消毒后排放。部分回流的活性污泥和原水混合进入缺氧反硝化池脱氮脱磷；采用平流沉淀池。
383.2

排出口

土方工程

9.施工组织设计
9.1工程简述
1．工程概述：
本污水处理工程位于武汉知音期刊传媒集团学院内，污水站为半地埋式，上部为设备间、控制室、值班室等，位临庙山开发区汤逊湖边缘；污水站的东面为汤逊湖，南面、北面、西面为知音学院预留空地，污水处理站的建设，消除了学院内的生活污水对受纳水体汤逊湖水体的污染，彻底改善学院内生活环境条件，美化了学院的人文景观。
2．知音学院污水处理工程施工平面布置（如下图示）：

配电箱
临 设
汤 逊 湖

饮用水源

钢 筋 作 业 场
木 工 作 业 场

自 来 水 源

搅拌站

污 水 处 理 站
搅拌用水

水泥库

碎 石 料 场
砂 料 场

院 区 道 路

3.水文地质概况
武汉江夏区湖水面积广阔，最突出的有汤逊湖、梁子湖等，地貌特征属小山地、丘陵地带。
武汉知音期刊传媒集团知音期刊传播技术学院位于庙山医药科技园南侧，与汤逊湖比邻，知音期刊传播技术学院污水处理工程座于汤逊湖岸，距汤逊湖仅30m。
根据学院建校前的地勘报告查得地貌单元属长江三级阶地，场地地下水埋藏类型为上层滞水，无统一自由水面，其补给来源为大气降水。场地层地下水位标高20.69—21.69m。岩土层透水性为相对隔水层主要为黄色亚粘土层，地基承载力为19—22Mpa。

9.2．主要工程量
1.土建部分工程量
序号
分项工程名称
工程量
备注
序号
分项工程名称
工程量
备注
单位
数量
单位
数量
1
场地平整
1000m2
0.69

20
圈梁钢筋
T
0.28

2
土方工程
100m3
23.35

21
屋面板钢筋
T
0.54

3
土方外运
100m3
7.71

22
风机房墙体砌筑
m3
11.1

4
土方调整、回填
100m3
15.65

23
地面以上墙体砌筑
m3
17.8

5
C10砼垫层
10m3
1.82

24
塑钢窗安装
m2
6.76

6
池地板C25钢筋砼
10m3
2.73

25
木门制作安装
m2
6.5

7
池壁C25钢筋砼
10m3
1.41

26
屋面防水
100m2
0.61

8
池顶板C25钢筋砼
10m3
7.78

27
格栅井圈梁C20砼
m3
1

9
池底板钢筋
T
4.78

28
格栅井圈梁钢筋
T
0.1

10
池壁钢筋
T
17.52

29
格栅井C20钢砼板
m3
2

11
池顶板钢筋
T
0.58

30
格栅井板钢筋
T
0.03

12
C20构造柱钢筋砼
10m3
0.5

31
护坡及地面C15砼
m3
80.1

13
C20地梁钢筋砼
10m3
0.7

32
地面建筑内抹灰
m2
225

14
C20地面钢筋砼板
10m3
0.6

33
地面建筑外抹灰
m2
93.6

15
C20圈梁
10m3
0.22

34
地面建筑内刮白
m2
225

16
C20屋面板
10m3
0.51

35
地面建筑外墙涂料
m2
93.6

17
构造柱钢筋
T
0.62

36
预埋铁件
T
0.2

18
地梁钢筋
T
0.86

37
钢梯
T
0.56

19
地面板钢筋
T
0.43

38
护栏
T
0.045

2.设备工艺管道安装部分工程量
序号
设备名称
规格
材质
单位
数量
1
潜污泵
80WQ-60-13-4，Q=72m3/h
铸钢
台
2
2
回流潜污泵
50WQ10-10-0.75
铸钢
台
1
3
污泥泵
50WQ10-10-0.75
铸钢
台
1
4
螺杆泵
G30-1，Q=5m3/h; p=0.6; N=2.2KW
铸钢
台
1
5
罗茨风机
TSC100，Q=7.02m3/min; p=49.0kpa; N=11KW
铸钢
台
2
6
板框压滤机
过滤面积4m2，V=50L
铸钢
台
1
7
紫外线消毒器
U-1000
不锈钢
台
1
8
电磁流量计
LD150

台
1
9
格栅
a=10; b=30
A3
个
1
10
微孔曝气器
STEDCD300，Q=2.5m3/h
刚玉
个
160
11
弹性填料
HTZ-180
聚氯乙稀
M3
180
12
闸阀
DN150
铸钢
台
1
13
闸阀
DN80
铸钢
台
6
14
闸阀
DN50
铸钢
台
4
15
止回阀
DN80
铸钢
台
2
16
止回阀
DN50
铸钢
台
1
17
橡胶接头
DN80
橡胶
台
2
18
平焊光滑面法兰
DN150
A3
片
2
19
平焊光滑面法兰
DN80
A3
片
16
20
平焊光滑面法兰
DN50
A3
片
10
21
压力表及表弯

套
2
22
污水管道
DN400
钢混
米
12
23
污水管道
DN300
钢混
米
15
24
钢管
DN150
Q235A
米
16
25
钢管
DN125
Q235A
米
30
26
钢管
DN100
Q235A
米
32
27
钢管
DN80
Q235A
米
30
28
钢管
DN50
Q235A
米
36
29
弯头
DN150
Q235A
个
6
30
弯头
DN125
Q235A
个
14
31
弯头
DN100
Q235A
个
4
32
弯头
DN80
Q235A
个
12
33
弯头
DN50
Q235A
个
26
34
螺栓

套
130
35
角铁
∠45×45

米
60
36
扁钢

30
37
槽钢
100×5.3

12
38
配电柜及电缆

套
1
9.3．施工方案
（一）.施工方法选择
本工程采用工序穿插土建与设备安装同时进行的方法，结构预制、预埋件制作、管道预制等与土建施工同时并举，缩短工序时间，提高工作效率，缩短工期。
（二）.施工顺序：
基础垫层
基槽验槽
机械挖土
定位测量
场地平整

校模浇砼
基础支模
基础钢筋绑扎
基底外防水
池墙钢筋绑扎

池墙支模

围护墙体砌筑
池墙校模浇砼
池顶支模
池顶钢筋绑扎

设备基础支模浇砼
池内刚性防水
池顶盖浇砼

结构验收
屋面防水
门窗安装
屋面支模钢筋绑扎浇砼
设备安装

2. 设备、管道安装工程施工顺序：

仪表、控制体统成品件定购
材料定购
设备定购
阀门检验安装
曝气器及管道安装
曝气管道防腐
电器控制系统安装
系统试运转
培菌调试、试运营
填料安装
管道下料组对
设备检测安装

1. 施工管理机构

材料保管
土建队
仪表电器
安装队
施工技术
安全质量

2.施工人员定员
土建队；木工8人，钢筋工5人，电焊工1人，瓦工3人，摸灰工2人，力工20人；
安装队；铆工1人，管道工1人，电焊工2人，气焊工2人，起重工1人，
电器队；自控专业工程师1人，仪表电工2人，维护电工2人，
施工总认数；51人。
（四）.施工方案
1.土建施工方法
定位测量机械挖土方，在基础垫层浇筑完毕，做池槽刚柔性防水层，并先做柔性后做刚性防水，刚柔性防水做完且保证防水层强度后按施工顺序施工。
土方工程采用机械挖土，余土汽车外运，预留回填土，可松性系数按1.33计算，基坑土质为四类土，基坑边坡按1：0.3放坡，人工清理基槽。
构筑物主体均采用C25防渗混凝土、设备间构造柱圈梁及梁板采用C20混凝土现场搅拌，机械振捣。
2．安装施工方法
采用多工种交叉作业、穿插施工的方法，非标制作设备采用正装和倒装法施工，设备安装、管道施工、设备管道防腐及控制系统采用穿插施工
3. 施工方案：
（1）土建工程施工方案
a) 土方工程：
根据水文地质资料，，土质为黄色亚粘土及风化岩，属四类土质，采用机械挖土开槽，放坡系数I=1：0.3，人工清槽，预留出混凝土模板支模作业面、300mm宽，检查开槽基坑几何尺寸，地耐力是否满足设计要求。
b) 模板工程：
所有污水池槽及控制操作间均采用现浇钢筋混凝土结构对于模板工程必须严格按设计施工，且要求防渗漏，混凝振捣必须密实，对模板及支承体系强度、刚度必须满足设计要求，模板采用木模板，支承体系采用60*90落方，且模板支承完按设计校正后准确无误，几何尺寸满足设计要求方可进行混凝土浇灌施工。
c) 钢筋制作绑扎：
钢筋预制下料前认真核对施工图纸对剪力墙分布，钢筋在下料制作过程中严格按03-G101结构标准图施工，并且相邻接头及锚固长度要保证相邻接头间距按500相互错开，阴角加腋钢筋及墙钢筋网挂筋不能遗漏，钢筋接头处同一截面墙体竖向、横向分布筋不得超过50%，接头间距最小距离为500，顶盖与墙体连接处钢筋必须扶正，且保证顶盖钢筋在墙体与剪力墙钢筋相连并同时保证锚固长度，对外观质量不合格的钢筋严禁使用。
d) 混凝土浇注：
对运至施工现场的混凝土，先对照混凝土的强度否满足设计要求，不满足要求的严禁使用，及时与施工现场技术人员沟通，对混凝土的技术指标认真查对无误，方可进行浇灌。混凝土剪力墙不能一次浇注成型的，由技术人员定施工缝留置位置加设止水带，滞水带为混凝土凸凹型接茬，防止混凝土成型后渗漏。混凝土振捣时，要注意振捣时间，底板与剪力墙连接处及90度转角处必须振捣到位，防止漏振、过振现象发生，保证振捣密实。留置施工缝处采用混凝土凸凹型接茬止水带，施工现场必须留置与混凝土同条件养护的试块，组数根据当时的混凝土浇灌量确定留置。
e) 成型检查，处理：
达到设计强度砼期，拆模后认真检查是否有缺,缺陷位置马上补救处理，如发现蜂窝孔洞较大，利用铁钎沿虚石子位置扩大20mm进行铲掉，同标号的混凝土掺水玻璃及10%膨胀剂处理。
f) 池槽底板及墙体防水防渗：
池槽底板垫层施工完毕，待强度达到70%时，池槽成型后墙体内壁做刚性防水层20厚，基层处理要干净，不得有孔洞麻面，表面压光，不得有砂眼现象。
g) 土方回填：
在设备管道，墙体外防水施工完毕做土方回填时，贴进池外壁防水层时，回填土必须过筛或回填净砂100厚度，分层回填夯实 ，防止硬块或石块击破防水层，回填土分层夯实必须保证含水率、以保证回填密实。
（2）土建施工降水、排水、边坡维护措施
【1】 构筑物基坑排水：
地下构筑物基槽土方施工完毕后，沿基坑四周边缘挖排水沟一道，沟宽*沟深为300*200，选定一个基坑角，挖一个集水坑，大小为：长*宽*深=700*600*700，集水坑内置潜污泵一台，流量Q=20m3/h，扬程h=15m。
【2】构筑物基坑边坡防雨、防水：
基坑边坡上部距边坡边缘3m内将挖出的土方全部倒运开，防止边坡土体受荷塌方，以保证边坡的土体稳定；如遇阴雨天气时，可用塑料彩条布将埋深较深的调节池基坑边坡表面由上自下覆盖上，防止雨水过大冲击边坡土体塌方；
【3】边坡上部维护：
基坑边坡上部、距边坡3m宽范围内严禁安置施工机具设备（包括震动设备）等，材料堆放时避免堆放在基坑边坡上部，减轻边坡土体上的施工荷载，防止因设备工作或施工材料堆放造成边坡土体塌方，确保施工安全，确保施工人员施工安全。
【4】构筑物边坡土体安全防护：
a． 地下构筑物施工完毕、土方回填前，施工安全员必须旁站监护，同时做好安全施工交底。
b． 基坑边坡施工用材料等临时堆放重量不得超过200公斤，堆放时间不得超过1小时。
c． 水平运输混凝土车必须设有临时架设走台，施工安全员必须旁站监护，随时观察边坡土体稳定，防止安全事故发生。
（3）安装工施工方案
a.设备制作：非标设备制作安装；材料采用国标碳钢δ=6mm板材，制作标准按设计说明及规范要求施工，下料、组对、焊接，制作公差按现行非标静态设备及钢结构容器、池标准施工；接口处对接边口必须平直，焊缝间隙≤1mm，焊高≤6mm（母材板厚），起弧、落弧应均匀，严禁夹渣焊点，焊缝要求双面焊，确保焊接质量，并作渗漏试验。
b. 工艺管道安装：按污水处理工艺系统图排管下料，法兰焊接及碰头管道必须保证焊接质量，水平排管坡度按I=3‰考虑；管件管道焊接同心偏差＜0.5mm，错口偏差＜1mm，所有焊缝高不得小于母材厚度，管道壁厚δ＞5mm时，必须打坡口焊接，阀门仪表安装注意介质流向，系统打压末端必须加设盲板，实验压力为0.6Mpa。
c. 设备安装：包括污水提升泵、清水泵、污水回流泵、污泥脱水泵、罗茨风机、板框压滤机等设备的安装；
泵设备安装：提升泵、清水泵、污水回流泵、污泥脱水泵均为液下工作泵，按设计要求将泵安装到设计位置，软管连接到管道和泵，同时做好泵检修软提手拉绳的固定，方便维修使用；
罗茨风机安装时按设备安装要求施工，安装机座保证水平、地脚螺栓稳定可靠，消音器安装方向要正确，风机与管道设置柔性连接，防止刚性震动传递，防止产生更大噪声污染；
板框压滤机安装：压滤机安装时按设计污泥管道排出方向调向，设置压滤机工作时集滤液槽，安装必须水平、平稳，与工艺管道安装标高统一；
曝气管道及生物填料安装：风管道按设计要求分布安装，并作管道架固定在墙上或地面上，曝气器安装要牢固稳定，防止通气后产生气动冲击损坏；填料安装时，填料两端柔性固定必须绑扎牢固，填料间距必须均匀分布，按设计要求固定填料安装高度、及安装密度。
d. 电器设备安装：电源柜安装必须做好接地保护，明设动力电源线加保护套管，金属管做重复接地，自动控制系统调试前，动力设备必须做试运转，然后联机调试。
5．施工安全技术措施
1. 强化施工人员安全意识，杜绝违章指挥，违章作业，时刻牢记安全第一预防为主安全生产的指导方针，服从统一指挥。
2. 建立安全快会制度，定于每周一全体施工人员安全快会；健全安生产、安全施工各项规章制度，遵纪守法，总结上一周安全工作及施工中存在的不安全隐患，且必须立即整改，消除不安全隐患。
3. 施工作业班组每天上岗前由带班班长作安全提示，以保证施工作业人员安全。
4. 专业施工队、专业班组兼职安全员必须有安全施工记录，项目经理部专职安全员定期检查。
5. 施工人员进入施工现场必须佩带必备的劳动保护用品，不准穿凉鞋、拖鞋，不准穿短裤、半袖衫，必须佩带安全帽。
6. 高空作业必须佩带工具袋，交叉作业、吊装作业时，专职安全员必须旁站监护，作好安全防护，保证施工安全。
7. 施工用电，配电盘、箱必须设接地保护，用电设备检查维修必须断电，送电时必须通知用电设备操作者，防止触电事故发生。
8 发生安全事故，有组织的逐级上报，分清事故原因，追究事故责任人的经济责任和形式责任。

9.4．主要材料计划
1．主要订购设备计划表（一）
序号
名 称
单位
数量
型 号
备 注
1
污水提升泵
台
2
80WQ60-13-4

2
潜污泵（内回流泵）
台
1
50WQ10-10-0.75

3
污泥回流泵
台
1
DFG32-100/2/0.55

4
罗杆泵
台
1
G30-1Q=5m3/h.p=0.6.n=2.2kw

5
罗茨风机
台
2
3L14XD

6
压滤机
台
1
V=50L.S=4m2

7
紫外消毒机
台
1
Uv-C-254-100

8
系统控制柜
台
1

9

10

2．主要材料计划表(二)
序号
分项工程名称
工程量
备注
序号
分项工程名称
工程量
备注
单位
数量
单位
数量
1
场地平整
1000m2
0.69

20
圈梁钢筋
T
0.28

2
土方工程
100m3
23.35

21
屋面板钢筋
T
0.54

3
土方外运
100m3
7.71

22
风机房墙体砌筑
m3
11.1

4
土方调整、回填
100m3
15.65

23
地面以上墙体砌筑
m3
17.8

5
C10砼垫层
10m3
1.82

24
塑钢窗安装
m2
6.76

6
池地板C25钢筋砼
10m3
2.73

25
木门制作安装
m2
6.5

7
池壁C25钢筋砼
10m3
1.41

26
屋面防水
100m2
0.61

8
池顶板C25钢筋砼
10m3
7.78

27
格栅井圈梁C20砼
m3
1

9
池底板钢筋
T
4.78

28
格栅井圈梁钢筋
T
0.1

10
池壁钢筋
T
17.52

29
格栅井C20钢砼板
m3
2

11
池顶板钢筋
T
0.58

30
格栅井板钢筋
T
0.03

12
C20构造柱钢筋砼
10m3
0.5

31
护坡及地面C15砼
m3
80.1

13
C20地梁钢筋砼
10m3
0.7

32
地面建筑内抹灰
m2
225

14
C20地面钢筋砼板
10m3
0.6

33
地面建筑外抹灰
m2
93.6

15
C20圈梁
10m3
0.22

34
地面建筑内刮白
m2
225

16
C20屋面板
10m3
0.51

35
地面建筑外墙涂料
m2
93.6

17
构造柱钢筋
T
0.62

36
预埋铁件
T
0.2

18
地梁钢筋
T
0.86

37
钢梯
T
0.56

19
地面板钢筋
T
0.43

38
护栏
T
0.045

3．主要材料计划表(三)
序号
设备名称
规格
材质
单位
数量
1
潜污泵
80WQ-60-13-4Q=72m3/h
铸钢
台
2
2
回流潜污泵
50WQ10-10-0.75
铸钢
台
1
3
污泥泵
50WQ10-10-0.75
铸钢
台
1
4
螺杆泵
G30-1.Q=5m3/h; p=0.6; N=2.2KW
铸钢
台
1
5
罗茨风机
TSC100.Q=7.02m3/min;p=49.0kpa;N=11KW
铸钢
台
2
6
板框压滤机
过滤面积4m2.V=50L
铸钢
台
1
7
紫外线消毒器
U-1000
不锈钢
台
1
8
电磁流量计
LD150

台
1
9
格栅
a=10; b=30
A3
个
1
10
微孔曝气器
STEDCD300.Q=2.5m3/h
刚玉
个
160
11
弹性填料
HTZ-180
聚氯乙稀
M3
180
12
闸阀
DN150
铸钢
台
1
13
闸阀
DN80
铸钢
台
6
14
闸阀
DN50
铸钢
台
4
15
止回阀
DN80
铸钢
台
2
16
止回阀
DN50
铸钢
台
1
17
橡胶接头
DN80
橡胶
台
2
18
平焊光滑面法兰
DN150
A3
片
2
19
平焊光滑面法兰
DN80
A3
片
16
20
平焊光滑面法兰
DN50
A3
片
10
21
压力表及表弯

套
2
22
污水管道
DN400
钢混
米
12
23
污水管道
DN300
钢混
米
15
24
钢管
DN150
Q235A
米
16
25
钢管
DN125
Q235A
米
30
26
钢管
DN100
Q235A
米
32
27
钢管
DN80
Q235A
米
30
28
钢管
DN50
Q235A
米
36
29
弯头
DN150
Q235A
个
6
30
弯头
DN125
Q235A
个
14
31
弯头
DN100
Q235A
个
4
32
弯头
DN80
Q235A
个
12
33
弯头
DN50
Q235A
个
26
34
螺栓

套
130
35
角铁
∠45×45

米
60
36
扁钢

30
37
槽钢
100×5.3

12
38
配电柜及电缆

套
1
五．主要施工机具计划
序号
名 称
规 格
单位
数量
备注
1
电焊机
300A
台
3

2
气焊工具
30m风管
套
2

3
电焊把线
30m
套
3

4
氧气钢瓶

个
4

5
乙炔钢瓶

个
2

6
套丝机
DN15—DN100
台
1

7
台钳子
DN15—DN150
台
1

8
管刀
DN15—DN80
把
1

9
管钳子
6’—30’
把
5

10
手拉葫芦
2T
个
4

11
千斤顶
5T
个
2

12
钢丝绳扣
6分、L=3m
根
6

13
卡环
2T
个
8

14
角向磨光机
Φ120
把
2

15
电锤

把
1

16
电钻
Φ4-Φ20
把
2

17
18
19
挖掘机
100
辆
1

20
自卸卡车
5t
辆
5

21
搅拌机

台
1

22
钢筋切断机

台
1

23
钢筋煨弯机

台
1

24
平板振动器

台
1

25
插入式振动器

根
3

26
潜水泵

台
2

27
电锤

把
1

28
经纬仪

架
1

29
水准仪

架
1

30
运料斗车

辆
10

31

投 资 概 算 书

1、编制说明
1.1 概算编制范围
该工程概算编制范围包括知音文化科技园污水处理站土方工程，建构筑物工程、设备及安装工程园区污水总排出口，以及其他相关工程和费用，（即工程总包干费）。一年质保期因施工质量，设备质量造成的维修、返工等费用，均包括在本概算之中。
1.2 编制依据
A．现行工程设计概算编制办法；
B．现行建筑工程综合概算指标及有关调整文件等；
C．该工程项目初步设计图样及设备清单；
D．《全国统一建筑工程预算定额湖北省统一基价表》2000年版；
E．设备购置价格主要依据生产厂家询价计算，部分设备价格依据有关文本计算；安装工程依据指标计算。
1.3 概算编制说明
概算内容包括土建工程费用，污水处理设备购置及安装费用以及与工程相关的其他费用。
基本预备费按5％计算。
2 概算投资额
该工程项目概算投资额129.03万元。详见土建、设备、投资估算表。
建构筑物工程： 54.20万元 占42.01％
设备购置及安装工程： 46.25万元 占35.84％
其他费用： 26.38万元 占20.44％
基本预备费： 2.20万元 占1.70％

注：1、工程总投资费包括土建工程的所有费用；但因没有地质勘察报告，对地基处理
费用，及地下水防治费均未考虑。
2、设备安装工程的其它所有费用均包括在此表中；工程承包中不再另行增加任
何其它费用。
