电气简图用图形符号.docx

电气简图用图形符号（GB/T 4728）
（1996-2000年新版）
1、符号要素：
序号
图形符号
说明
02-01-01
形式1

物体，例如
——设备
——器件
——功能单元
——元件
——功能
符号轮廓内应填入或加上适当的符号或代码，以表示物体的类别。如：步进电动机一般符号

设计需要时，可采用其他形状的轮廓，如：
   电铃
02-01-02
形式2

02-01-03
形式3

02-01-04
形式1

外壳（球或箱）罩
如设计需要, 可以采用其他形状的轮廓
如果罩具有特殊的防护功能，可加注引起注意
若肯定不会引起混乱，外壳可省略。如外壳与其他物件有连接，则必须示出外壳。如：
PNP半导体管
集电极接管壳的NPN半导体管。必要时，外壳可断开画出

02-01-05
形式2

02-01-06

边界线
用用于表示物理上 、机械上或功能上相互关两的对象组的边界
长短线可任意组合
02-01-07

屏蔽
护罩
例如为了减弱电场或电磁场的穿透程度 ，屏蔽符号可以画成任何方便的形状。如：
屏蔽导体

绕组间有屏蔽的双绕组单相变压器

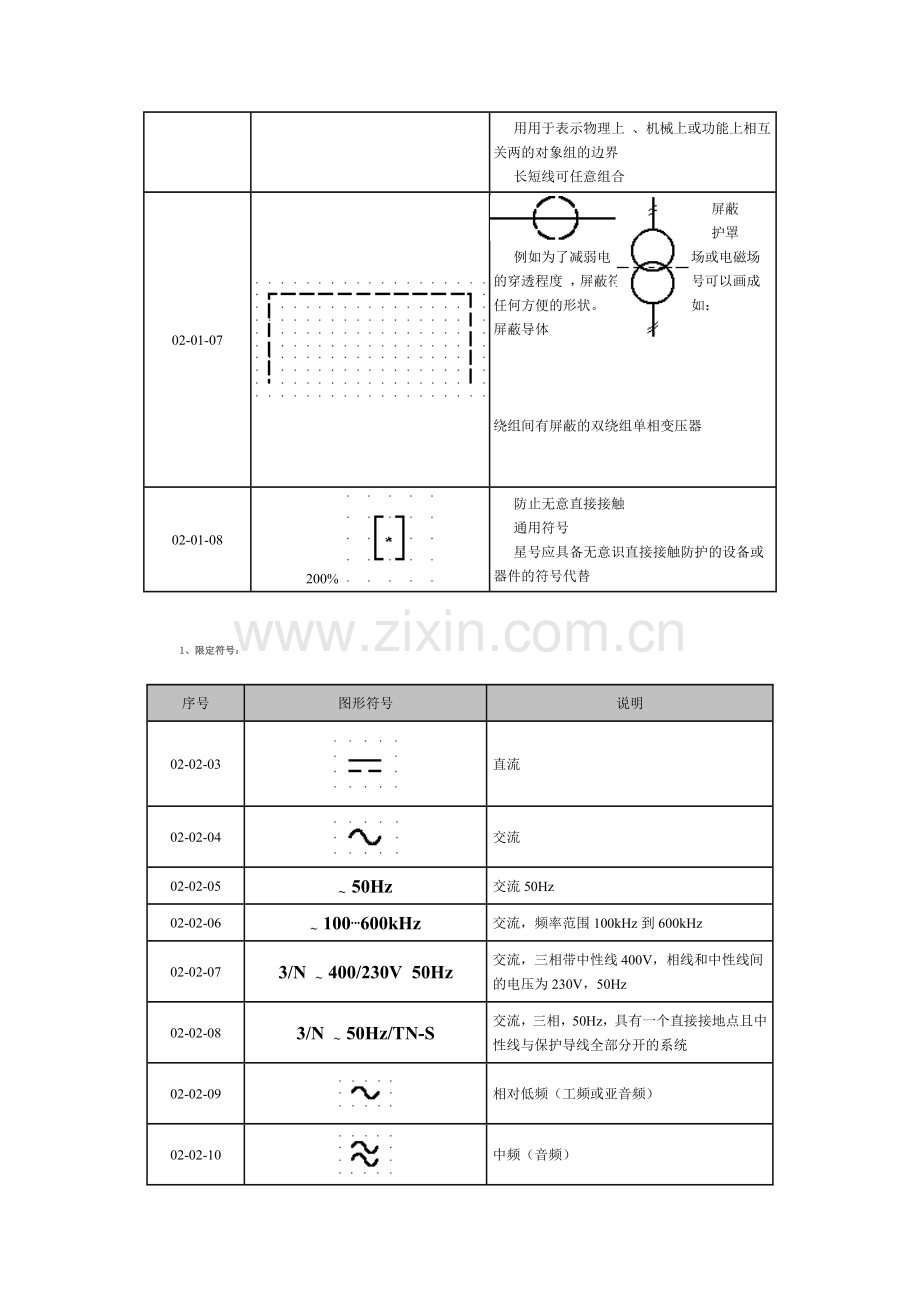

02-01-08
200%
防止无意直接接触
通用符号
星号应具备无意识直接接触防护的设备或器件的符号代替

1、限定符号：
序号
图形符号
说明
02-02-03

直流
02-02-04

交流
02-02-05
~ 50Hz
交流50Hz
02-02-06
~ 100...600kHz
交流，频率范围100kHz到600kHz
02-02-07
3/N ~ 400/230V 50Hz
交流，三相带中性线400V，相线和中性线间的电压为230V，50Hz
02-02-08
3/N ~ 50Hz/TN-S
交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统
02-02-09

相对低频（工频或亚音频）
02-02-10

中频（音频）
02-02-11

相对高频（超音频、载频或射频）
02-02-12

具有交流分量的整流电流（当需要与整流并滤波的电流相区别时使用）
02-02-13
+
正极性
02-02-14
-
负极性
02-02-15
N
中性（中性线）
02-02-16
M
中间线
02-03-01

调节，一般符号
02-03-02

非线性调节
02-03-03

可变性，内在的，一般符号
02-03-04

可变的，内在的，非线性
02-03-05

预调
允许调节的条件可标注在符号旁。

示例：仅在电流等于零时才允许微调
02-03-06

02-03-07

步进动作
可加注数字以表示步进数
02-03-08

表示可步进调节5步
02-03-09

连续可变性

示例：连续可变的预调
02-03-10

02-03-11

自动控制
被控制量可标注在符号旁

示例：自动增益控制放大器
02-03-12

02-04-01

按箭头方向的单向力、单向直线运动
02-04-02

双向力、双向直线运动
02-04-03

按箭头方向的单向环形运动、单向旋转、双向扭转
02-04-04

双向环形运动、双向旋转、双向扭转
02-04-05

两个方向均受到限制的双向环形运动、双向旋转、双向扭转
02-04-06

振动（摆动）
02-05-01

单向传送、单向流动。例如：能量、信号、信息
02-05-02

同时双向传送、同时发送和接收
02-05-03

非同时双向传送、交替发送和接收
02-05-04

发送
02-05-05

接收
02-05-06

能量从母线（汇流排）输出
02-05-07

能量向母线（汇流排）输入
02-05-08

双向能量流动
02-06-01

特征量值大于整定值时动作
02-06-02

特征量值小于整定值时动作
02-06-03

特征量值大于高整定值或小于低整定值时动作
02-06-04
=0
特征量值等于零时动作
02-06-05
≈0
特征量值近似等于零时动作
02-07-01

材料，未规定类型
02-07-02

固体材料
02-07-03

流体材料
02-07-04

气体材料
02-07-05

驻极体材料
02-07-06

半导体材料
02-07-07

绝缘材料
02-08-01

热效应
02-08-02

电磁效应
02-08-03

磁致伸缩效应
02-08-04

磁场效应或磁场相关性
02-08-05

延时（延迟）
02-08-06

半导体效应
02-08-07

具体电隔离的耦合效应
02-09-01

非电离的电磁辐射，例如：无线电电波或可见光
02-09-02

非电离的相干辐射（例如相干光）
02-09-03

电离辐射
如需标明电离辐射的具体类型，可以加注下列符号或字母：
α——α粒子
β——β粒子
γ——γ射线
δ——δ氩核
ρ——质子
η——中子
π——π介子
к——к介子
u——u介子
x——x射线
02-09-04

非电离的双向电磁辐射，例如：由雷达或带有镜面反射器的光控继电器产生的辐射
02-09-05

非电离的双向相干辐射
02-10-01

正脉冲
02-10-02

负脉冲
02-10-03

交流脉冲
02-10-04

正阶跃函数
02-10-05

负阶跃函数
02-10-06

锯齿波
02-11-01

纸带打印
02-11-02

纸带打孔或使用打孔纸带
02-11-03

在纸带上同时打印和打孔
02-11-04

纸页打印
02-11-05

键盘
02-11-06

传真

1、其他常用符号：
序号
图形符号
说明
02-12-01
形式1

连接，例如：
——机械的
——气动的
——液压的
——光学的
——功能的
示例：表示力或运动方向的机械连接具有旋转方向指示的机械连接

当使用02-12-01符号太受限制时，使用此符号
02-12-02
02-12-03
02-12-04
形式2

02-12-05

延时动作

当动作方向是从圆弧指向圆心时动作被延时
02-12-06

02-12-07

自动复位
三角指向复位的方向
02-12-08

自锁
非自动复位，能保持给定位置的器件
02-12-09

脱开自锁
02-12-10

进入自锁
02-12-11

两器件间的机械自锁
02-12-12

脱扣的闭锁器件
02-12-13

锁扣的闭锁器件
02-12-14

阻塞器件
02-12-15

处于阻塞状态的阻塞器件向左边移动被阻塞
02-12-16

离合器
机械联轴器
02-12-17

脱开的机械联轴器
02-12-18

连接着的机械联轴器

示例：旋轴用的单向联轴器自由滑轮
02-12-19

02-12-20

制动器

示例：带制动器并被制动的电动机

示例：带制动器未制动的电动机
02-12-21

02-12-22

02-12-23

齿轮齿和
02-13-01

手动控制操作件，一般符号
02-13-02

带有防止无意操作的手动控制操作件
02-13-03

拉拔操作
02-13-04

旋转操作
02-13-05

按钮操作
02-13-06

接近效应操作
02-13-07

接触操作
02-13-08

紧急操作，“蘑菇头”式按钮
02-13-09

手轮操作
02-13-10

脚踏式操作
02-13-11

杠杆操作
02-13-12

用可以拆卸的手柄操作
02-13-13

钥匙操作
02-13-14

曲柄操作
02-13-15

滚子操作
02-13-16

凸轮操作
02-13-17

示例：仿型凸轮

仿型样板，仿型凸轮（展开图）

用仿型凸轮和滚子操作
02-13-18

02-13-19

02-13-20

储存机械能操作
02-13-21

单向作用的气动或液压控制操作
02-13-22

双向作用的气动或液压控制操作
02-13-23

借助电磁效应操作
02-13-24

电磁器件操作，例如：过电流保护
02-13-25

热器件操作，例如：过电流保护
02-13-26

电动机操作
02-13-27

电钟操作
02-13-28

半导体操作
02-14-01

液位控制
02-14-02

计数器控制
02-14-03

流体控制

示例：气流控制
02-14-04

02-14-05

相对湿度控制
02-15-01

接地，一般符号
02-15-02

抗干扰接地，无噪声接地
02-15-03

保护接地
02-15-04

接机壳，接地面
如果意思已经明确，图中的影线可省略，此时表示机壳或底板的线条应加粗，如：

02-15-05

等电位
02-16-01

理想电流源
02-16-02

理想电压源
02-16-03

理想回转器
02-17-01

故障（指明假定故障的位置）
02-17-02

闪络
击穿
02-17-03

永久磁铁
02-17-04

动（如滑动）触点
02-17-05

测试点指示符
示例：

02-17-06

变换器，一般符号
例如：
能量转换器
信号转换器
测量转换器
如果变换方向不明确，可以在符号的轮廓线上用箭头标明。表示输入输出和波形等的符号或代号可以写进一般符号的每半部分内，以表示变换的性质。如：
整流器/逆变器

变频器，频率由f1变到f2

02-17-06（A）

转（变）换
02-17-08

模拟
仅在需要将模拟信号与其他形式的信号和连接相区别时才使用
02-17-09

数字
仅在需要将数字信号与其他形式的信号和连接相区别时才使用

导线和连接件
序号
图形符号
说明
03-01-01

连线、连接、连线组
如：导线、电缆、电线、传输通路等
如果用单线表示一组导线时，导线的数可以标以相应数量的短斜线或一个短斜线后加导线的数量

示例：
直流电路，110V，两根，120mm2 的铝导线

示例：
三相电路，400V，230V，50HZ，三根120mm2 的导线，一根50mm2  德中性线
03-01-02
03-01-03
03-01-04

03-01-05

03-01-06

柔性连接
03-01-07

屏蔽导体
03-01-08

绞合导线，示出两根
03-01-09

电缆中的导线，示出三根

示例：五根导线，其中箭头所指的两根在同一电缆内

03-01-10

03-01-11

同轴对
如果同轴结构不再保持，则切线只画在同轴的一侧

示例：
同轴对接到端子上
03-01-12

03-01-13

屏蔽同轴对
03-01-14

导线或电缆的终端未连接
03-01-15

导线或电缆的终端未连接，有专门的绝缘
03-02-01

连接，连接点
03-02-02

端子
03-02-03

端子板
可以加端子标志
03-02-04

T型连接

在符号中增加连接符号
03-02-05

03-02-06

导线的双重连接

仅在设计认为必要时使用
03-02-07

03-02-09

支路
一组相同并重复并联的电路公共连接应以支路总数取代“n”。该数字置于连接符号旁
03-02-11

导体的换位
相序变更
极性反向

示例：
相序变更
03-02-12

03-02-13

中性点

示例：
三相同步发电机。绕组每相两端引出示出外部中性点的三相同步发电机
03-02-14

03-02-15

符号03-02-14的多线表示法
03-02-16

不切断导线的导线抽头
短线应与未切断导线的符号平行
03-02-17

需要专门工具的连接
03-03-01

阴接触件（连接器的）插座
03-03-03

阳接触件（连接器的）插头
03-03-05

插头和插座
03-03-07

插头和插座，多极

单线表示
03-03-08

03-03-09

连接器，组件的固定部分
03-03-10

连接器，组件的可动部分
03-03-11

配套连接器
本符号表示插头端固定，插座端可动
03-03-12

电话型插塞和塞孔，示出两极
03-03-13

触头断开的电话型插塞和塞孔，示出三个极
03-03-14

电话型断开的塞孔，电话型隔离的塞孔
03-03-15

同轴的插头和插座
03-03-16

对接连接器
03-03-17

接通的连接片
03-03-18

03-03-19

断开的连接片
03-03-20

插头和插座式连接器，如U型连接，阳 - 阳

阳 - 阴

有插座的阳 - 阳

03-03-21

03-03-22

03-04-01

电缆密封终端，表示带有一根三芯电缆
03-04-02

电缆密封终端，表示带有三根单芯电缆
03-04-03

直通接线盒，表示带有三根导线，多线表示

单线表示
03-04-04

03-04-05

电缆接线盒，表示带T型连接的三根导线，多线表示

单线表示
03-04-06

03-04-07

电缆气闭套管，表示带有三根电缆

基本无源元件
1、电阻器
序号
图形符号
说明
04-01-01

电阻器，一般符号
04-01-03

可调电阻器
04-01-04

压敏电阻器，变阻器
04-01-05

带滑动触点的电阻器
04-01-06

带滑动触点和断开位置的电阻器
04-01-07

带滑动触点的电位器
04-01-08

带滑动触点和预调电位器
04-01-09

带固定抽头的电阻器，示出两个抽头
04-01-10

分路器
带分流和分压端子的电阻器
04-01-11

碳堆电阻器
04-01-12

电热元件

2、电容器
序号
图形符号
说明
04-02-01

电容器，一般符号
04-02-03

穿心电容器，旁路电容器
04-02-05

极性电容器，例如电解电容器
04-02-07

可调电容器
04-02-09

预调电容器
04-02-11

差动可调电容器
04-02-13

定片分离可调电容器
04-02-15

热敏极性电容器
04-02-16

压敏极性电容器

3、电感器
序号
图形符号
说明
04-03-01

电感器，线圈，绕组，扼流圈

示例：带磁芯的电感器
04-03-03

04-03-04

磁芯有间隙的电感器
04-03-05

带磁芯连续可变电感器
04-03-06

带固定抽头的电感器，示出两个抽头
04-03-07

步进移动触点可变电感器
04-03-08

可变电感器
04-03-09

带磁芯的同轴扼电流
04-03-10

穿在导线上的铁氧体磁珠

半导体管和电子管
1、半导体管器件
序号
图形符号
说明
05-01-01

具有一处欧姆接触的半导体区，垂直线表示半导体区，水平线表示欧姆接触
05-01-02

具有多处欧姆接触的半导体区示出二处欧姆接触的例子
05-01-03

05-01-04

05-01-05

耗尽型器件导电沟道
05-01-06

增强型器件导电沟道
05-01-07

整流结
05-01-09

用电场影响半导体层的结，例如在结型场效应半导体管中
P区影响N层
N区影响P层
05-01-10

05-01-11

表示绝缘珊场效应半导体管（IGFET）的沟道导电型
P型衬底上的N型沟道，示出耗尽型IGFET

N型衬底上的P型沟道，示出增强型IGFET
05-01-12

05-01-13

绝缘珊
05-01-14

不同导电型区上的发射极，带箭头的斜线表示发射极
N区上的P型发射极

N区上的 n 个P型发射极

P区上的N型发射极

P区上的 n 个N型发射极
05-01-15

05-01-16

05-01-17

05-01-18

不同导电型区上的集电极，斜线表示集电极

不同导电型区上 n 个集电极
05-01-19

05-01-20

不同导电型区之间的转变，P转N或N转P，短斜线表示沿垂直线从P到N，或从N到P的转变点。欧姆接触不应该画在短斜线上
05-01-21

隔离不同导电型区的本征区（1区）所给出的PIN或NIP结构
本征区位于相连斜线之间，对于1区的任何欧姆接触应在短斜线之间，不应该画在短斜线上
相同导电型区之间的本征区，所给出的PIP或NIN结构
05-01-22

05-01-23

一个集电极与一个不同导电型区之间的本征区，所给出的PIN或NIP结构。长斜线表示集电极

一个集电极与一个相同导电型区之间的本征区，所给出的PIP或NIN结构。长斜线表示集电极
05-01-24

05-02-01

肖特基效应
05-02-02

隧道效应
05-02-03

单向击穿效应
齐纳效应
05-02-04

双向击穿效应
05-02-05

反向效应（单隧道效应）
05-03-01

半导体二极管，一般符号
05-03-02

发光二极管（LED），一般符号
05-03-03

热敏二极管
05-03-04

变容二极管
05-03-05

隧道二极管
江崎二极管
05-03-06

单向击穿二极管
电压调整二极管
齐纳二极管
05-03-07

双向击穿二极管
05-03-08

反向二极管（单隧道二极管）
05-03-09

双向二极管
05-04-01

反向阻断二极晶体闸流管
05-04-02

反向导通二极晶体闸流管
05-04-03

双向二极晶体闸流管
双向开关二极管
05-04-04

无指定形式的三极晶体闸流管
05-04-05

反向阻断三极晶体闸流管，N极控制极（阳极侧受控）
05-04-06

反向阻断三极晶体闸流管，P极控制极（阴极侧受控）
05-04-07

可关断晶体闸流管，未指定控制极
05-04-08

可关断三极晶体闸流管，N极控制极（阳极侧受控）
05-04-09

可关断三极晶体闸流管，P极控制极（阴极侧受控）
05-04-10

反向阻断四极晶体闸流管
05-04-11

双向三极晶体闸流管
三端双向晶体闸流管
05-04-12

反向导通三极晶体闸流管
未指定控制极
05-04-13

反向导通三极晶体闸流管，N型控制极（阳极侧受控）
05-04-14

反向导通三极晶体闸流管，P型控制极（阴极侧受控）
05-05-01

PNP半导体管
05-05-02

集电极接管壳的NPN半导体管
05-05-03

NPN雪崩半导体管
05-05-04

具有P型双基极的单结半导体管
05-05-05

具有N型双基极的单结半导体管
05-05-06

具有横向偏压基极的NPN半导体管
05-05-07

与本征区有欧姆接触的PN1P半导体管
05-05-08

与本征区有欧姆接触的PN1N半导体管
05-05-09

N型沟道结型场效应半导体管，栅极与源极引线应绘在一直线上

05-05-10

P型沟道结型场效应半导体管
05-05-11

绝缘栅场效应半导体管（IGFET）
增强型，单栅，P型沟道，衬底无引出线
05-05-12

绝缘栅场效应半导体管（IGFET）
增强型，单栅，N型沟道，衬底无引出线
05-05-13

绝缘栅场效应半导体管（IGFET）
增强型，单栅，P型沟道，衬底有引出线
05-05-14

绝缘栅场效应半导体管（IGFET）
增强型，单栅，N型沟道，衬底与源极内部有连接
05-05-15

绝缘栅场效应半导体管（IGFET）
耗尽型，单栅，N型沟道，衬底无引出线
05-05-16

绝缘栅场效应半导体管（IGFET）
耗尽型，单栅，P型沟道，衬底无引出线
05-05-17

绝缘栅场效应半导体管（IGFET）
耗尽型，双栅，N型沟道，衬底有引出线
05-05-18

绝缘栅，双极半导体管（IGBT）
增强型，P型沟道
字母E、G、C分别表示发射极、栅极和集电极的端子名，不引起混淆，可省略字母
05-05-19

绝缘栅，双极半导体管（IGBT）
增强型，N型沟道
05-05-20

绝缘栅，双极半导体管（IGBT）
耗尽型，P型沟道
05-05-21

绝缘栅，双极半导体管（IGBT）
耗尽型，N型沟道

05-06-01

光敏电阻
光电导管
具有对称导电性的光电导电器件
05-06-02

光电二极管
具有非对称导电性的光电导电器件
05-06-03

光电池
05-06-04

光电半导体管，示出PNP型
05-06-05

具有四根引出线的霍尔发生器
05-06-06

磁敏电阻，示出线性型
05-06-07

磁耦合器件
磁隔离器
05-06-08

光耦合器件
光隔离器
示出发光二极管和光电半导体
05-06-09

具有光阻挡槽光耦合器件，示出机械阻挡

电能的发生与转换
1、绕组及其连接的限定符号
序号
图形符号
说明
06-01-01

一个绕组
1、独立绕组的个数应该用短线的数目或在符号上加数字表示出来。
示例：三个绕组

示例：六个绕组
2、符号06-01-01也可以用于表示各种外部连接的绕组
示例：互不连接的三相绕组

示例：m个互不连接的m相绕组
06-01-02

06-01-03

06-01-04

06-01-05

06-01-06

两相四端绕组
06-02-01

两相绕组
06-02-02

v 形（60°）连接的三相绕组
06-02-03

中性点引出的四相绕组
06-02-04

T型连接的三相绕组
06-02-05

三角形连接的三相绕组
06-02-06

开口三角形连接的三相绕组
06-02-07

星形连接的三相绕组
06-02-08

中性点引出的星形的三相绕组
06-02-09

曲折形成互联星形的三相绕组
06-02-10

双三角形连接的六相绕组
06-02-11

多边形连接的六相绕组
06-02-12

星形连接的六相绕组
06-02-13

中性点引出的叉形连接的六相绕组

2、电机
序号
图形符号
说明
06-03-01

区分绕组的不同功能
换向绕组或补偿绕组

串激绕组

并励绕组或他励绕组
06-03-02

06-03-03

06-03-04

电刷（集电环或换向器上的电刷）
06-04-01

电机的一般符号
符号内的星号用下述字母之一代替：
C——旋转变流机
G——发电机
GS——同步发电机
M——电动机
MG——能作为发电机或电动
      机使用的电机
MS——同步电动机
06-04-02

直线电动机一般符号
06-04-03

步进电动机一般符号
06-04-04

手摇发电机（磁石电话）
06-05-01

直流串励电动机
06-05-02

直流他励电动机
06-05-03

短分路复励直流电动机，示出接线端子和电刷
06-05-04

具有公共永久磁场的直流/直流旋转变流机
06-05-05

具有公共磁场绕组的直流/直流旋转变流机
06-06-01

单相串励电动机
06-06-02

单相推斥电动机
06-06-03

三相串励电动机
06-07-01

三相永磁同步发电机
06-07-02

单相同步电动机
06-07-03

中性点引出的星形连接的三相同步发电机
06-07-04

每相绕组两端引出的三相同步发电机
06-07-05

三相并励同步旋转变流机
06-08-01

三相鼠笼式感应电动机
06-08-02

单相鼠笼式有分相绕组引出端的感应电动机
06-08-03

三相绕线式转子感应电动机
06-08-04

有自动起动器的三相星形连接的感应电动机
06-08-05

限于一个方向运动的三相直线感应电动机

3、变压器和电抗器
序号
图形符号
说明
06-09-01
形式1

双绕组变压器

瞬时电压的极性可以在形式2中表示（06-09-03）

示例：示出瞬时电压极性的双绕组变压器、流入绕组标记端的瞬时电流产生助磁通
06-09-02
形式2

06-09-03
形式3

06-09-04
形式1

三绕组变压器
06-09-05
形式2

06-09-06
形式1

自藕变压器
06-09-07
形式2

06-09-08
形式1

扼流圈
电抗器
06-09-09
形式2

06-09-10
形式1

电流互感器
脉冲变压器
06-09-11
形式2

06-10-01
形式1

绕组间有屏蔽的双绕组单相变压器
06-10-02
形式2

06-10-03
形式1

在一个绕组上有中心点抽斗的变压器
06-10-04
形式2

06-10-05
形式1

耦合可变的变压器
06-10-06
形式2

06-10-07
形式1

星形—三角形连接的三相变压器
06-10-08
形式2

06-10-09
形式1

具有四个抽斗的星形—星形连接的三相变压器
每个一次绕组除其端头外还示出4个可用的连接点
06-10-10
形式2

06-10-11
形式1

单相变压器组成的三相变压器，星形—三角形连接
06-10-12
形式2

06-10-13
形式1

具有有载分接开关的三相变压器，星形—三角形连接
06-10-14
形式2

06-10-15
形式1

三相变压器，星形—曲折形中性点引出的连接
06-10-16
形式2

06-10-17
形式1

三相变压器，星形—星形—三角形连接
06-10-18
形式2

06-11-01
形式1

单相自藕变压器
06-11-02
形式2

06-11-03
形式1

三相自藕变压器，星形连接
06-11-04
形式2

06-11-05
形式1

可调压的单相自藕变压器
06-11-06
形式2

06-12-01
形式1

三相感应调压器
06-12-02
形式2

06-13-01A
形式1

电压互感器
06-13-01B
形式2

06-13-02
形式1

具有两个铁芯，每个铁芯有一个次级绕组的电流互感器
在一次电路每端示出端子符号表明只是一个器件，如果使用了端子代号，则端子符号可以省略

铁芯符号可以省略
06-13-03
形式2

06-13-04
形式1

在一个铁芯上具有两个二次绕组的电流互感器

形式2的铁芯符号必须画出
06-13-05
形式2

06-13-06
形式1

一个二次绕组带一个抽斗的电流互感器
06-13-07
形式2

06-13-08
形式1

一次绕组为5匝导体贯穿的电流互感器
这种形式的电流互感器不带内装式初级绕组
06-13-09
形式2

06-13-10
形式1

具有三条穿线一次导体的脉冲变压器或电流互感器
06-13-11
形式2

06-13-12
形式1

在同一个铁芯具有两个二次绕组和九条穿线一次导体的脉冲变压器或电流互感器
06-13-13
形式2

4、电能变换器
序号
图形符号
说明
06-14-01

变换的一般符号
06-14-02

直流/直流变换器
06-14-03

整流器
06-14-04

桥式全波整流器
06-14-05

逆变器
06-14-06

整流器/逆变器

     5、原电池、蓄电池和电池组
序号
图形符号
说明
06-15-01

原电池
蓄电池
原电池或蓄电池组
长线代表阳极，短线代表阴极
     6、电能发生器
序号
图形符号
说明
06-16-01

电能发生器的一般符号
旋转的电能发生器用符号06-04-01
06-17-01

热源一般符号
06-17-02

放射性同位素热源
06-17-03

燃烧热源
06-18-01

用燃烧热源的热电发生器
06-18-02

用非电离辐射热源的热电发生器
06-18-03

用放射性同位素热源的热电发生器
06-18-04

用非电离辐射热源的热离子二极管发生器
06-18-05

用放射性同位素热源的热离子二极管发生器
06-18-06

光电发生器
06-18-07

闭环发生器
星号应由一种表示转换状态的字母或图形所替换，或者省略
对表示一个开环控制器时，应使用仅带一个输入的符号

开关、控制和保护装置

1、限定符号
序号
图形符号
说明
07-01-01

接触器功能
07-01-02

断路器功能
07-01-03

隔离开关功能
07-01-04

负荷开关功能
07-01-05

由内装的测量继电器或脱扣器起动的自动释放功能
07-01-06

位置开关功能
1、当不需要表示接触的操作方法时，这个限定符号可用在简单的触点符号上，以表示位置开关。如果情况复杂，需要表示出操作方法，则应该使用符号02-13-16~02-13-19
2、当在两个方向都用机械操作触点时，这个符号应加在触点符号的两旁
07-01-07

自动返回功能。例如：弹性返回
1、这个符号可以用来指示自动返回功能
2、这个符号不能同限定符号07-01-01，07-01-02，07-01-03，07-01-04一起使用。许多情况可用作02-12-07
07-01-08

无自动返回（保持原位）功能
1、这个符号可以用来指示无自动返回功能。
2、这个符号不能同限定符号07-01-01，07-01-02，07-01-03，07-01-04一起使用。许多情况可用作02-12-08
07-01-09

开关的正向操作
1、此符号应该用于指明一个机动装置的正向操作方向，在所示方向上是安全的或符合要求的。它表明操作确保所有的触点都在启动装置的相应位置。
2、如果触点表示连接，这个符号将适用于所有连接触点，除非另有说明（见07-08-04）

2、触点
序号
图形符号
说明
07-02-01
形式1

动合（常开）触点
本符号可以用作开关的一般符号
07-02-02
形式2

07-02-03

动断（常闭）触点
07-02-04

先断后合的转换触点
07-02-05

中间断开的双向转换触点
07-02-06
形式1

先合后断的转换触点
07-02-07
形式2

07-02-08

双动合触点
07-02-09

双动断触点
07-03-01

当操作器件被吸合时，暂时闭合的过渡动合触点
07-03-02

当操作器件被释放时，暂时闭合的过渡动合触点
07-03-03

当操作器件被吸合或释放时，暂时闭合的过渡动合触点
07-04-01

（多触点组中）比其他触点提前吸合的动合触点
07-04-02

（多触点组中）比其他触点滞后吸合的动合触点
07-04-03

（多触点组中）比其他触点滞后释放的动断触点
07-04-04

（多触点组中）比其他触点提前释放的动断触点
07-05-01

当操作器件被吸合时延时闭合的动合触点
07-05-02

当操作器件被释放时延时断开的动合触点
07-05-03

当操作器件被吸合时延时断开的动断触点
07-05-04

当操作器件被释放时延时闭合的动断触点
07-0
