光时域反射仪MTS6000操作指南.pptx

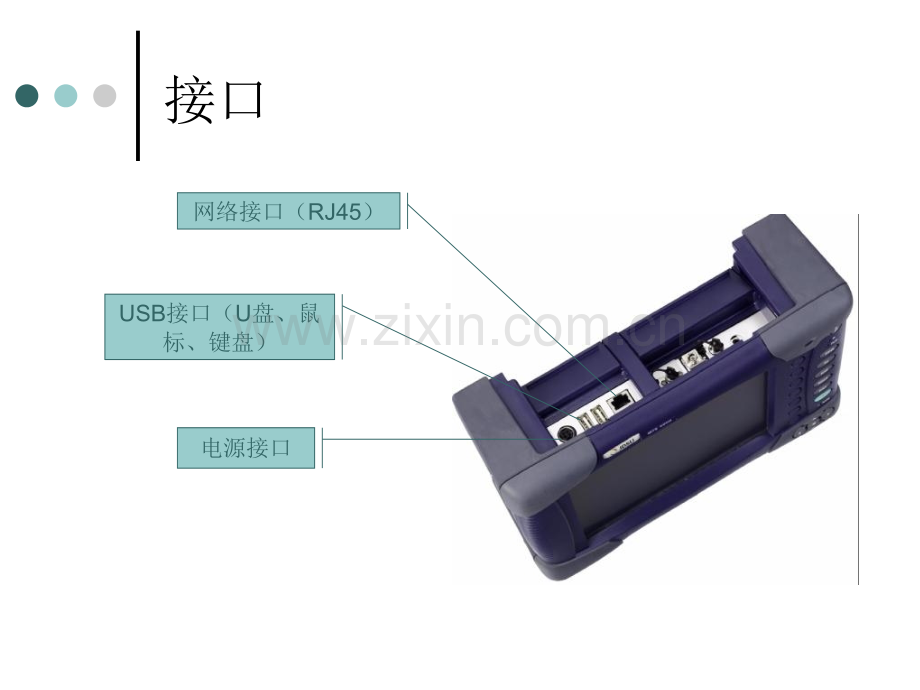

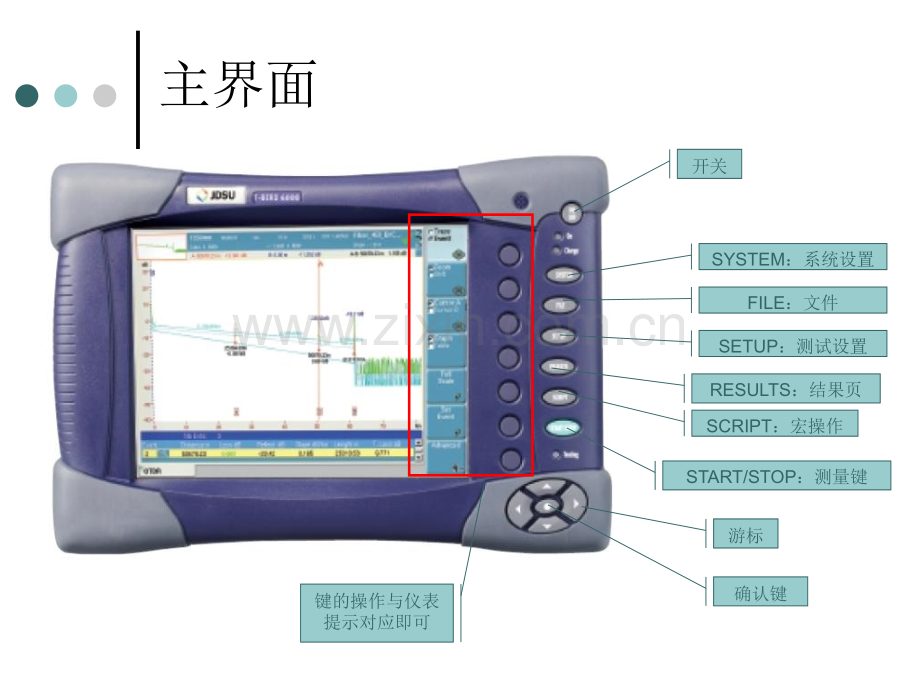

主界面SYSTEM：系统设置FILE：文件SETUP：测试设置RESULTS：结果页SCRIPT：宏操作START/STOP：测量键游标确认键开关键的操作与仪表提示对应即可接口电源接口USB接口（U盘、鼠标、键盘）网络接口（RJ45）SYSTEM选择OTDR功能模块l选择后OTDR选项变成黄色系统设置：仪表参数l背景光、对比度、屏保、语言、日期时间、接口、打印机设置等帮助页：仪表信息，型号序列号/选件状态专家工具：升级、远端显示、U盘格式化等脱机结果：视频显微镜桌面应用：文档读取SYSTEM测量功能选择选择对应的功能模块，按确认键，变为黄色即可。SYSTEM帮助页选件信息主机序列号、模块序列号版本返回SYSTEMU盘格式化操作步骤lSYSTEM专家工具MediaUtilitiesUSBflashFormatFILE文件保存lFILE设置/文件浏览设置存储迹线文件浏览lFILE设置/文件浏览文件浏览文件载入lFILE设置/文件浏览文件浏览选择文件装入文件名命名规则lFILE设置/文件浏览设置文件命名迹线方向lFILE设置/文件浏览设置方向SETUP测试自动：自动测量工厂缺省值：载入缺省设置FAULTLocator：故障查找（仅位置信息）SETUP采样操作：上下项目移动；左右选项/数值变化采样l激光器：1310nm、1550nm、全部全部：双波长测试l模式：实时：刷新方式，用于快速测量（获得位置信息），预测量（调整参数）。测量结果一般不采用。手动：平均方式测量。手动调节测量参数。自动：平均方式测量。自动调节测量参数。在遇到链路状况复杂的情况，可能不能找到最佳参数。FAULTLocator：故障查找（仅位置信息）SETUP采样l脉宽脉宽越大，测量距离越远，但盲区也越大。（10ns最小，10us最大）l范围超过被测光纤即可，建议1.52倍l分辨率设置采样间隔，越小距离精度越高。l开始时删除迹线是/否是始终是一条迹线否当选择多迹线显示时，不删除屏幕原有迹线，呈现叠加效果。用于曲线比较。l采样时间即平均时间，时间越长动态范围越好。建议最小30秒，最大3分钟SETUP测量测量l检测OTDR对事件的判别门限，建议不自己设定。l折射率：常数，影响距离精度。l散射系数：常数，影响损耗精度。l发射光缆起点：即接入辅助光纤时起点，可设定从事件位置开始或设定距离。将0km点偏移到被测光纤起点。SETUP结果显示结果显示l告警l说明l迹线上显示结果不/全部/只显示图形l鬼影意义不大lEventsafterendoffiber结束点之后不再分析迹线。l自动测量总回损回损测量打开l栅格l单位lColors颜色RESULTS事件/迹线：l事件：跳到下一个事件l迹线：跳到下一条迹线缩放/移动：l缩放：放大、缩小迹线；上下键纵轴，左右键横轴l移动：移动迹线光标：A、B、AB迹线/表格：迹线和事件表的切换ZOOMAuto：画面自动变换到全迹线设置事件：人为添加事件（事件修正）高级：后续RESULTS高级多迹线显示手动测量l斜率（衰减）l回损l反射l五点法锁定/解除锁定（事件）删除/自动：l删除测量结果l自动分析曲线X/Y光标典型操作选择OTDR选择OTDR模块功能l进入SYSTEM，选择对应的功能模块，按确认键，变为黄色即可。灰色为未选中。如果不选择的话会有如下提示：l l功能未选择或未装入所需模块功能未选择或未装入所需模块功能未选择或未装入所需模块功能未选择或未装入所需模块典型操作测量设置参数选择原则l脉宽能够看到迹线全貌，尽量选小的脉宽。l平均时间（采样时间）30180秒l分辨率采样间隔的设置，采样间隔越小距离精度越高。对曲线采样密集后，也会引入更多噪声，影响动态范围。一般选自动即可。典型操作USB接口U盘即插即用鼠标即插即用典型操作网络连接配置MTS6000的IP地址。l操作顺序:SYSTEM-系统设置-以太网-动态(网络开启DHCP服务)或手动配置PingMTS6000IP地址，连接是否建立下载或上传文件FTP方式lIE方式或FTP软件均可。lFTP:/IP地址。会提示输入用户名和密码OTDR测量难题11.短光纤测量1.衰减指标不好（dB/km）2.建议增加辅助光纤3.建议在客户面前避免这种测试情况4.不要在客户那里测试跳线5.测试建议1.清洁光接头，以降低反射2.用光源、光功弥补（光源、光功获得损耗信息、OTDR获得距离信息）3.保留OTDR曲线，作为参考或竣工资料。OTDR测量难题21.鬼影判断1.短链路2.链路中物理连接方式较多，且距离近。3.掌握判断原则操作参考题目1U盘l存储、读取、载入文件l鼠标操作lU盘格式化信息l读取OTDR、模块序列号网络连接l配置IP地址lFTP下载曲线操作参考题目2文件操作l存储迹线l迹线读取测量l测量光纤长度l测量光纤衰减l测量光纤总回损l手动设置测量参数l迹线放大、缩小。l分别设置折射率为1.47000/1.46500，波长不变，测量比较距离差距l测试光纤开始点设为1kml脉宽选择10ns，分别设置测试时间为10秒和180秒，观察两次测量。l手动测定两点衰减（dB/km）操作参考题目3讲解l介绍USB接口l介绍网络接口l综合
