监控及视频会议系统方案.doc

数字化管理系统方案书
移动信息化设计方案

项目名称：
项目性质： 新建
建设内容： 视频监控系统+视频会议系统
编制单位：
单位地址：
编制日期： 2014年12月2日

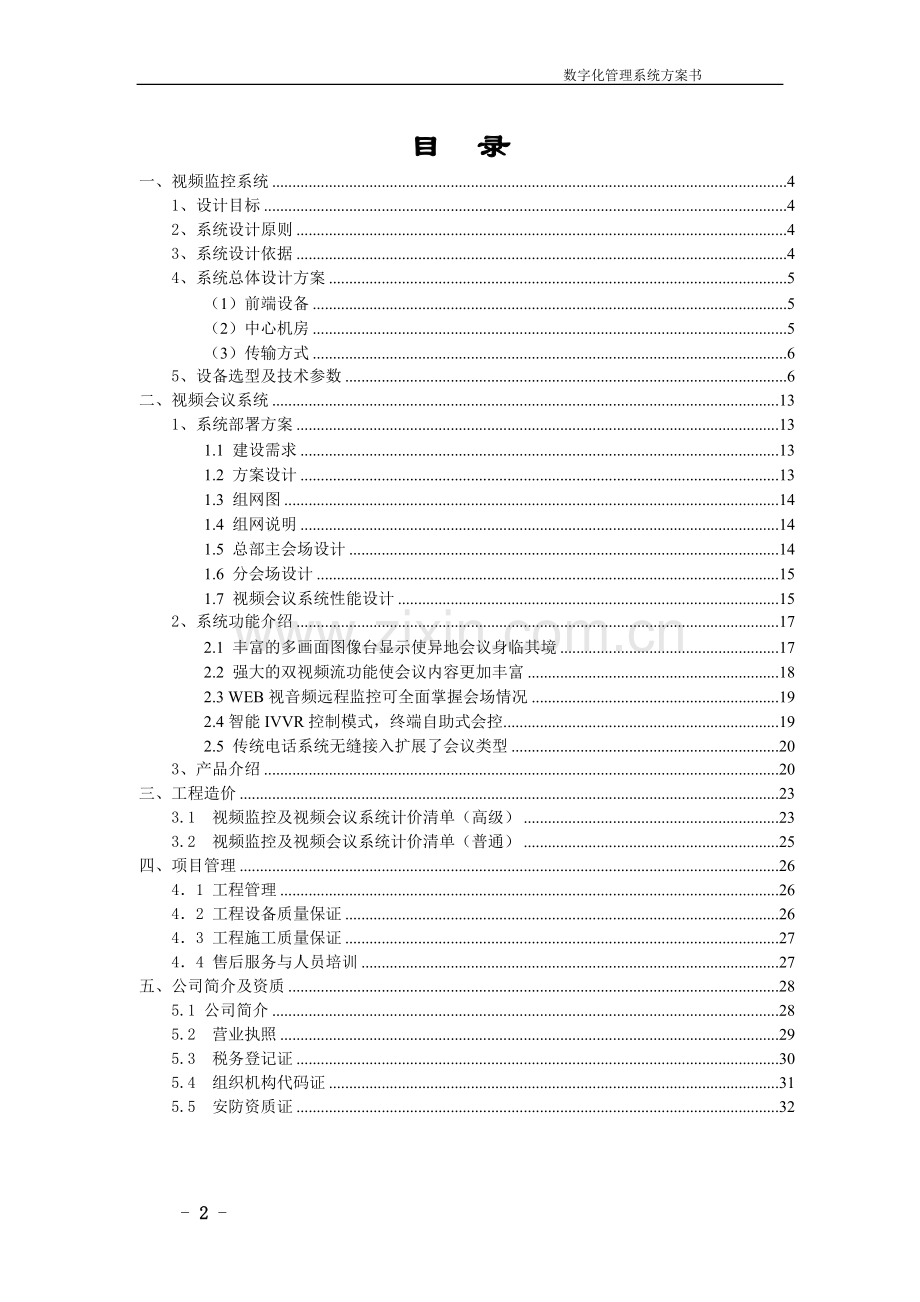

目 录
一、视频监控系统 4
1、设计目标 4
2、系统设计原则 4
3、系统设计依据 4
4、系统总体设计方案 5
（1）前端设备 5
（2）中心机房 5
（3）传输方式 6
5、设备选型及技术参数 6
二、视频会议系统 13
1、系统部署方案 13
1.1 建设需求 13
1.2 方案设计 13
1.3 组网图 14
1.4 组网说明 14
1.5 总部主会场设计 14
1.6 分会场设计 15
1.7 视频会议系统性能设计 15
2、系统功能介绍 17
2.1 丰富的多画面图像台显示使异地会议身临其境 17
2.2 强大的双视频流功能使会议内容更加丰富 18
2.3 WEB视音频远程监控可全面掌握会场情况 19
2.4智能IVVR控制模式，终端自助式会控 19
2.5 传统电话系统无缝接入扩展了会议类型 20
3、产品介绍 20
三、工程造价 23
3.1 视频监控及视频会议系统计价清单（高级） 23
3.2 视频监控及视频会议系统计价清单（普通） 25
四、项目管理 26
4．1 工程管理 26
4．2 工程设备质量保证 26
4．3 工程施工质量保证 27
4．4 售后服务与人员培训 27
五、公司简介及资质 28
5.1 公司简介 28
5.2 营业执照 29
5.3 税务登记证 30
5.4 组织机构代码证 31
5.5 安防资质证 32

一、视频监控系统
1、设计目标
针对贵公司内存在的安全隐患，为了有效地维护公司秩序和安全，保障公司的正常运作，我公司经过深入的分析和现场查堪，针对贵公司具体情况，我们为您提供全方位的解决方案——数字化管理系统方案。
1．在贵公司前后大门以及走廊设立监控点，可通过监控副控对大门及前后内人员的进出进行监看，
2．在两个重要签字点设立超高清监控点，并做录象记录。高级配置中还可进行录音，配合超高清摄像头实现影音全纪录。
3. 在两间档案室设立高清监控点，并做录象记录。高级配置中增加视频报警功能，当遇侵入第一时间进行声光报警，为公司保护好重要档案文件。
4．设立监控管理中心，所有监控信号都汇总在这里，通过显示器监看所有监控点的现场动态，对所有的监控点进行硬盘录像，作为事后分析处理的客观依据。
2、系统设计原则
本设计以安防行业标准作为设计依据，结合贵公司的具体情况，用最佳设计方案体现最高的性能价格比，贯彻“高质量”及“低成本”两条主线来进行设计。
根据贵公司提出的具体要求，结合国家有关规定，并充分考虑现场实际情况，前端设计采用高清1080P网络枪式摄像机、高清1080P网络半球摄像机，视频传输采用抗干扰高屏蔽网线，保证视频信号的准确传输；中央控制系统采用8路网络硬盘录像机录像系统，可以实现循环录像，并方便检索回放。
3、系统设计依据
本监控系统系统设计完全依据中华人民共和国公安部有关条例和规范，包括：
《安全防范工程技术规范》 GB50348-2004
《安全防范工程程序与要求》GA/T75-94
《民用建筑电器设计规范》 JGJ/T16-92
《中国电气装置安装工程施工及验收规范》 GBJ232-82
《建筑与建筑群综合布线系统工程设计规范》GB/T50311
《民用闭路监视电视系统工程技术规范》GB0198-1994
4、系统总体设计方案
参照国家有关监控系统的标准，我们设计了基于计算机网络技术的全新概念的数字多媒体监控方案，以满足贵公司的安全防范的需要。本方案设计充分利用高科技的便利及计算机网络技术的丰富资源，可应用于计算机多媒体监控技术，采用硬盘全实时记录监控系统视频数据，可方便的实现视频传输、备份。系统还可通过互联网实现远端电脑及手机观看功能，方便使用方管理。
（1）前端设备
监控区域
设备选型
小计
高清网络枪式摄像机
高清网络半球摄像机

后门和通道
2

2
接待处
1

1
签字点

2
2
档案室

2或3
2或3
合计
3
4或5
7或8

（2）中心机房
监控中心采用1台8路网络硬盘录像机进行实时显示、录音录像。硬盘占用空间按1.3G/小时/路来计算，若安装8T的硬盘，可保存30天左右的录象资料，如需延长录象时间，需另加硬盘。 配1台32寸电视机，用于终端显象。

中心机房设备列表
点位
型号
数量
品牌
选型理由
备注
中
心
机
房
8路网络硬盘录像机
1
海康
8路720P高清视

32寸彩色液晶电视
1
海信
8路视频显示
终端显象
16口千兆网络交换机
1
H3C
保障视频稳定传输

4T硬盘
2
希捷
设计录像存储时间30天
监控专用
（3）传输方式
本系统中的影像信号通过线材传输到主机中，线材除了要求信号损耗率小外，还应重视环境对信号的影响，即屏蔽性能应高，本系统使用的网线具有良好的屏蔽效能。为确保布线安全、节约、美观，系统布线采用标准化、结构化布线方式，前端设备与中心机房的视频通过16口千兆网络交换机汇聚，从而保证图像清晰度及系统的长久性和稳定性。
前端每个摄像机采用DC12V2A电源进行单独供电，这样即使某个摄像机或才电源损坏，也不影响整个系统的正常运行；系统首先把前端摄像机传过来的视频信号通过全千兆网络交换机传入硬盘录像机，再通过硬盘录像机对前端图象的采集，实时显示到32寸电视机上，显示器作为一个终端显象设备，供管理人员进行实时监看。系统可以进行24小时录像，保存30天，以便之后随时查询。
5、设备选型及技术参数
5.1 网络硬盘录像机DS-7608N

技术参数：
视音频输入
视频输入
8路,HD-SDI接口（电平：800mVp-p，阻抗：75Ω）
支持的HD-SDI输入
1080P25、1080P30、1080I50、1080I60、720P25、720P30、720P50、720P60
音频输入
4路，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）

视音频输出
HDMI/VGA输出
1路，VGA与HDMI同源，
分辨率：1920×1080/60Hz，1280×1024/60Hz，1280×720/60Hz，1024×768/60Hz
CVBS输出
1路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）
分辨率：PAL制式704*576；NTSC制式704*480
音频输出
2路，RCA接口（线性电平，阻抗：1kΩ）

视音频编码参数
视频压缩标准
H.264
视频编码分辨率
1080P(非实时)/720P/WD1/4CIF/VGA/CIF
视频帧率
1/16fps～实时
视频码率
32Kbps～6Mbps，最大6Mbps
码流类型
复合流/视频流
音频压缩标准
G.711u
音频码率
64kbps
双码流
支持，子码流分辨率：WD1(非实时)/4CIF(非实时)/CIF/QVGA/QCIF
同步回放
支持8路

硬盘驱动器
类型
4个SATA接口,1 个 eSATA 接口
最大容量
每个接口支持容量最大4TB的硬盘

外部接口
语音对讲输入
1路，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）
网络接口
1个，RJ45 10M/100M/1000M自适应以太网口
串行接口
1个，标准RS-485串行接口；
1个，标准RS-232串行接口；
1个，键盘485串口
USB接口
3个，USB 2.0
报警输入
8路
报警输出
4路

其他
电源
AC220V，50HZ
功耗(不含硬盘)
≤40W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准1.5U机箱
尺寸
445mm（宽）×390mm（深）×70mm（高）
重量（不含硬盘）
≤5Kg

5.2 红外网络枪型摄像机DS-2CD2T10D

技术参数：
传感器类型
1/3” Progressive Scan CMOS
最小照度
0.01Lux @(F1.2,AGC ON) ,0 Lux with IR；0.014 Lux @(F1.4,AGC ON), 0 Lux with IR
快门
1/3秒至1/100,000秒
镜头
4mm, 水平视场角:85°(2.8mm，6mm,8mm,12mm可选)
镜头接口类型
M12
日夜转换模式
ICR红外滤片式
数字降噪
2D和3D降噪
宽动态范围
数字宽动态
视频压缩标准
H.264 / MJPEG
H.264编码类型
BaseLin Profile/ Main Profile/High Profile
视频压缩码率
32 Kbps~8Mbps
最大图像尺寸
1280 × 960
帧率
50Hz: 25fps (1280 × 960,1280 × 720)；60Hz: 30fps (1280 × 960,1280 × 720)
图像设置
走廊模式,亮度,对比度,饱和度等通过客户端或者IE浏览器可调
背光补偿
支持,可选择区域
感兴趣区域
ROI支持双码流分别设置1个固定区域
存储功能
NAS(NFS,SMB/CIFS均支持) ，ANR断网续传
支持协议
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE, NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour,UDP,SIP
接口协议
ONVIF,PSIA,CGI,GB28181,ISAPI
通用功能
防闪烁,三码流,心跳,镜像,密码保护,视频遮盖,水印
通讯接口
1 个RJ45 10M / 100M 自适应以太网口
工作温度和湿度
-30℃~60℃,湿度小于95%(无凝结)
红外照射距离
 30米
信噪比
 52dB
防护等级
IP66
5.3 红外网络防暴半球摄像机DS-2CD2T10

技术参数：
型号
型号
DS-2CD2T10
名称
130万1/3" 超宽动态CMOS ICR日夜型半球型网络摄像机

摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
0.01 Lux @(F1.2,AGC ON), 0 Lux with IR
0.014 Lux @(F1.4,AGC ON), 0 Lux with IR
快门
1秒至1/100,000秒
镜头
2.8-12mm @ F1.4 水平视场角: 98.4-30.2
-Z: 2.8-12mm @ F1.4 水平视场角: 98.4-30.2
镜头接口类型
Φ14
自动光圈
DC 驱动
调整角度
水平:0°~355°,垂直:0°~75°,旋转0°~355°
日夜转换模式
电子彩转黑(-I：ICR红外滤片式)
宽动态范围
120dB
背光补偿
支持，可选择区域

压缩标准
视频压缩标准
H.264 / MPEG4 / MJPEG
H.264 编码类型
BaseLine Profile / Main Profile / High Profile
压缩输出码率
32 Kbps~16Mbps
音频压缩标准
G.711/G.726/MP2L2
音频压缩码率
64Kbps(G.711) / 16Kbps(G.726) / 32-128Kbps(MP2L2)

图像
最大图像尺寸
1280×960
帧率
50Hz:25fps (1280 × 960), 50fps (1280 × 720)
60Hz:30fps (1280 × 960), 60fps (1280 × 720)
第三码流分辨率与帧率
独立于主码流设置，最高支持：
50Hz: 25fps(1280 × 960)
60Hz: 30fps(1280 × 960)
图像设置
走廊模式,饱和度,亮度,对比度,锐度通过客户端或者浏览器可调
背光补偿
支持,可选择区域
强光抑制
支持
电子防抖
支持
透雾
支持
图片叠加
支持BMP 24位图像叠加,可选择区域
日夜转换方式
自动,定时,报警触发
感兴趣区域
ROI支持三码流分别设置4个固定区域或动态跟踪

网络功能
存储功能
支持Micro SD/SDHC/SDXC卡(64G)断网本地存储,NAS
接口协议
ONVIF,PSIA,CGI,ISAPI,GB28181
支持协议
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,
PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour
通用功能
一键恢复,防闪烁,三码流,心跳,镜像,密码保护,视频遮盖,水印技术,
匿名访问,IP地址过滤

接口
音频接口
1对3.5mm音频输入(Mic in/Line in)/输出外部接口
通讯接口
1个RJ45 10M/100M自适应以太网口，1个RS-485接口
报警输入
1路
报警输出
1路
视频输出
1Vp-p Composite Output（75Ω/BNC）

一般规范
工作温度和湿度
-30℃~60℃,湿度小于95%(无凝结)
电源供应
DC12V±10% / PoE
功耗
6W~9W MAX
(红外灯2W,电动镜头1W)
防暴等级
IEC60068-2-75测试，Eh，50J；EN50102，IK10
红外
-I表示支持红外
红外照射距离
10-30米
尺寸（mm）
Φ140 × 121.8

5.4 红外网络防暴半球摄像机DS-2CD2132FD(带音频)

技术参数：
型号
型号
DS-2CD2132FD
名称
300万1/3" CMOS超宽动态ICR日夜型半球型网络摄像机

摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
0.1 Lux @(F1.2,AGC ON) , 0 Lux with IR
0.14 Lux @(F1.4,AGC ON), 0 Lux with IR
快门
1秒至1/100,000秒
镜头
2.8-12mm @ F1.4 水平视场角: 91.2°-28.3°
-Z: 2.8-12mm @ F1.4 水平视场角: 91.2°-28.3°
镜头接口类型
Φ14
自动光圈
DC 驱动
调整角度
水平:0°~355°,垂直:0°~75°,旋转0°~355°
日夜转换模式
电子彩转黑(-I：ICR红外滤片式)
宽动态范围
120dB
数字降噪
3D 数字降噪
慢快门
支持

压缩标准
视频压缩标准
H.264 / MPEG4 / MJPEG
H.264 编码类型
BaseLine Profile / Main Profile / High Profile
压缩输出码率
32 Kbps~16Mbps
音频压缩标准
G.711/G.726/MP2L2
音频压缩码率
64Kbps(G.711) / 16Kbps(G.726) / 32-128Kbps(MP2L2)

图像
最大图像尺寸
2048×1536
帧率
50Hz: 20fps (2048 × 1536),25fps (1920 × 1080), 25fps (1280 × 720)
60Hz: 20fps (2048 × 1536),30fps (1920 × 1080), 30fps (1280 × 720)
第三码流分辨率与帧率
独立于主码流设置，最高支持：
50Hz: 20fps (2048 × 1536),25fps (1920 × 1080), 25fps (1280 × 720)
60Hz: 20fps (2048 × 1536),30fps (1920 × 1080), 30fps (1280 × 720)
图像设置
走廊模式,饱和度,亮度,对比度,锐度通过客户端或者浏览器可调
背光补偿
支持,可选择区域
强光抑制
支持
透雾
支持
图片叠加
支持BMP 24位图像叠加,可选择区域
日夜转换方式
自动,定时,报警触发
感兴趣区域
ROI支持三码流分别设置4个固定区域或动态跟踪

网络功能
存储功能
支持Micro SD/SDHC/SDXC卡(64G)断网本地存储,NAS
接口协议
ONVIF,PSIA,CGI,ISAPI,GB28181
支持协议
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,
PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6(SIP,SRTP可选)
通用功能
一键恢复,防闪烁,三码流,心跳,镜像,密码保护,视频遮盖,水印技术,
匿名访问,IP地址过滤

接口
音频接口
1对3.5mm音频输入(Mic in/Line in)/输出外部接口
通讯接口
1个RJ45 10M/100M自适应以太网口，1个RS-485接口
报警输入
1路
报警输出
1路
视频输出
1Vp-p Composite Output(75Ω/CVBS)

二、视频会议系统
1、系统部署方案
1.1 建设需求
当下行企市场需要能够及时的获取商业信息才可以在激烈的商场中获得更强的竞争力，均需加大信息化建设投入。随着发展，涌现出大量跨国、跨省地市的企业。如何解决异地信息沟通交流，重大事件决策，及时处理好跨地域机构间日常事务沟通显得越来越迫切。控制建设成本的同时，整体效果也一并要保障。
通过部署一套覆盖全公司的视频会议系统可解决以上诸多问题，通常会设立企业总部1个中心主会场，下属各个分公司建设分会场，实现1080p/720p高清视频会议，具备会议双流、字幕、多画面、全局监控等功能。同时要求安装调试简便，操作简单，会议灵活召开。行企市场需要的是一套性价比高的系统，既要保证效果又要控制成本。
1.2 方案设计
根据实际需要按照视频会议系统的典型设计进行星型联组网建设，按照网络条件，可以选择公司总部建设视频会议系统中心，包括MCU设备、管理设备和总部会场的高清终端，下属各地市办事处配备高清终端及麦克风、电视、调音台、投影仪等必要外设。公司总部会场、办事处会场终端可采用分体式高清终端或一体式高清终端。可综合考虑接入带宽、画面质量、资金预算，选择不同类别的终端分级建设。
1.3 组网图
图01 中兴高清视频会议系统IP组网示意图

1.4 组网说明
系统以行企市场专线或ADSL等IP网络承载，在最低768K带宽下实现720P及以上高清视频，H.239双流，静态、活动双流。MCU向下兼容标清图像，高清系统可与标清4CIF视频混合组网。
在中心会议室，配置1套ZXV10 T700一体化高清视频会议终端。企业在各地办事处配置高清视频会议终端T700。 所有会场配备高清电视机1台和A100数字阵列麦克风1台。T700终端和摄像头合二为一，价格更经济、安装简便；
1.5 总部主会场设计
企业总部主会场可实现与地市各个会场之间建立双向连接。MCU、会议管理客户端设在主会场的设备机房或设备隔间。高清终端及外设布置在会议室。
主会场设备分布如下图：
图 01 中心主会场设备分布图

1.6 分会场设计
分会场在本项目中只配置视频会议终端及外设。会场之间可召开点对点会议，或加入到企业中心会场的MCU召开多点会议。分会场设备分布如下图：
图 02 分会场设备分布图

1.7 视频会议系统性能设计

速率范围
根据不同的会议形式，会议速率选择的依据也不相同：召开会议时，在网络带宽和MCU容量允许的前提下，选择大的会议速率可实现优质的音、视频效果。
音频指标
系统使用国际通用的音频编码标准ITU-T G.711、G.722、G.728、AAC_LD宽带音频、以及中兴的特色ZTE-BA宽带音频等类型。
本次系统全面支持宽带音频技术：
l 超强的错误隐藏技术；
l 全频带的立体声语音频编解码技术；
l 自适应全双工的全频带回声抵消技术；
l 全频带的智能语音频增强技术。
视频指标
本次提供的视频会议系统T7系列产品支持H.264技术，并业界领先支持768K-8M的720P等视音频，T7可在1.5M带宽还可达到1080I/1080P的高清效果。
本次的HD视频采用了图像特别的专利技术：
l 高精度多模式三维编码技术；
l Softview-HD超级宽动态处理技术；
l 增频技术：同样的活动，场数增加1倍，画面增加1倍；
l 增强区域编码技术。
时延指标
中兴视频会议设备具有一定的抗时延的能力。在网络出现时延情况下，该视频会议系统仍能不间断的召开会议，保证会议的持续、有效地进行。在网络时延130ms以内，本系统中配置的设备（MCU，终端）时延小于200ms。
稳定性指标
中兴视频终端设备T7系列具有极高的稳定性，在网络和设备无故障，呼叫成功率达到99.9%，掉线率小于0.005次/方/小时，它能确保视频会议召开的质量。系统可靠性应达到99.99%。软件可在线升级。
系统安全性
本系统采用多级密码管理机制，使用户更加安全使用视频会议系统。此系统提供三级安全保护：
l 会议召开设定有会议密码，进入会议必须有该密码；
l 会议的控制需要授权用户名、密码；
l 网络管理和设备管理需要授权的用户名、密码。
网络安全管理
l 分区域管理：各个网元按地域分成不同的区域，按区域划分网管权限，管理本区域内的单元；
l 网管操作员分级别管理：根据网管操作用户的权限级别制定其能进行的操作；
l 安全日志：能够记录系统中所由与安全管理有关的操作。
2、系统功能介绍
2.1 丰富的多画面图像台显示使异地会议身临其境
通过多画面功能，可以同时看到多个会场图像，最高支持16会场多画面。如果会场数超出16，可以利用多画面轮询功能依次显示所有会场图像。
中兴远程电视墙支持MCU（机房）与电视墙异地部署。该功能采用数字方式，信号传输距离明显长于模拟信号，解决了MCU（机房）与电视墙必须就近部署的难题，两者不再受到距离上的限制。MCU传输各会场数字视频信号到远端HVBOX，HVBOX接收信号后，再输出到电视墙。
图 03 中兴HD高清视频会议系统多画面和图像台显示示意图

2.2 强大的双视频流功能使会议内容更加丰富
双视频流功能可将两路本地图像同时传至远端会场，中兴行企市场视频会议系统双视频流功能可实现“一路会场实景+一路PC桌面内容”的典型应用。
同时，中兴视频会议系统支持灵活的双流显示方式：双屏双显和单屏双显，即既支持在两个屏幕上分别显示两路视频，又支持在一个屏幕上同时显示两路视频。使用灵活，同时能有效的降低企业的成本。
图 04 高清视频会议系统多视频流示意图

2.3 WEB视音频远程监控可全面掌握会场情况
支持WEB远程视音频远程监控，可达17~25帧，图像连贯流畅。可满足Web监控画面数改变，可以在WEB上同时显示16会场图像；支持Web画面选择、停止、放大、缩小、图像刷新，音频输出。通过远程计算机登陆界面，即可对全部会场进行视音频的监控看，大大提高现场维护效率。
图 05 WEB视音频监控

2.4智能IVVR控制模式，终端自助式会控
支持IVVR交互式视频应答技术，智能引导会议的创建和加入，终端自助操控；业务操作界面和流程是由MCU推送到终端，终端拨入MCU，通过视频方式进行导航，终端通过遥控器自助开会，无需会议管理员。
图 06 IVVR示意图

2.5 传统电话系统无缝接入扩展了会议类型
通过中兴ZXV10 AG1000 PSTN网关，电话会议和视频会议互联互通。ZXV10 AG1000会议网关提供一套完善的电话会议系统，支持多点会议、IVR会议引导，可以通过基于Web的会控管理界面进行在线管理会议、召集会议、预约会议、监控会议等。支持H.323协议和SIP协议，实现PSTN会议和H.323视频会议的对接。 电话用户可以语音加入到视频会议中，参与会议讨论、收听会议，扩展了用户接入类型。电话会议又可以独立召开，作为视频会议的备份。视频会议出现故障，可以立即启动电话会议，切换到语音会议，保障会议正常召开。
图 07 PSTN电话接入视频会议

3、产品介绍
T700技术参数与接口
分项
子项
详细规格
标准支持
多媒体框架协议
ITU-T H.323、IETF SIP
视频编解码协议
H.263、H.264
音频编解码协议
G.711A、G.711U、G.722、G.728、AAC-LD、ZTE_BA、G.722.1、G.722.1 Annex C
双流标准
ITU-T H.239
其他通信协议
H.224、H.225、H.241、H.243、 H.245、 H.281、H.283
网络传输协议
TCP/IP、DHCP、SNMP、Telnet、HTTP、PPPoE
远端摄像机控制
H.281、H.224
呼叫带宽
64kbps～8Mbps
活动图像分辨率
1080p 25/30 fps、1080i 50/60fps、720p 50/60fps、720p 30fps、4CIF 25fps、 CIF 25fps
数据内容分辨率
640×480（VGA）、800×600（SVGA）、1024×768（XGA）、1280×1024（SXGA）、1280x768、1280x800（WXGA）、1366x768（WXGA）、1440x900（WXGA+）、720p
媒体加密协议
AES
加密标准
H.235
功能特性
音频特性
AGC/AEC/ANS
图形化显示输入输出音量，音乐播放
视频流特性
主视频H.264 1080p30fps+辅视频1280x768_60Hz（WXGA）
双路720p
支持PIP、POP等显示模式
视频输出宽高比设置
PC输入自动协商
网络适应性
自动升降速
QoS的TOS、DiffServ设置和丢包补偿
FEC算法，视音频丢包补偿
安全性
终端密码注册
会议接入密码
AES 128位加密（H.235）
IP地址和号码绑定
H.323 ID和号码绑定
终端权限设置
Telnet/FTP访问安全机制
特色功能
终端WEB控制视频监控和预览
特服号呼入和断线自动重呼
其他功能
字幕、T.140短消息和横幅
遥控器带点阵液晶显示屏，可检测电池电量
遥控器具备电视机学习功能支持
诊断维护功能
多级环回测试功能
IP远程升级
PING功能、IP地址冲突检测
系统日志、上电自检、模块检测、故障诊断
网络状态监视和模块信息、丢包自动报警
多级用户管理、界面锁定
出厂设置恢复
电气特性
工作电压
100VAC~240VAC，50HZ~60Hz
功耗
最大功耗：小于 50W
环境要求
工作状态
温度
0℃~40℃
相对湿度
10%~90%
周围噪音
小于 46dBA SPL
最小照度
15lux
推荐照度
大于 300lux
非工作状态
温度
-40℃～+70℃
湿度
10%~90%
物理特性
尺寸
终端尺寸：440mm×290mm×43.6mm（宽×深×高）
重量
4kg
电源接口
100V~240V AC，50HZ~60Hz
红外遥控接口
红外遥控接收
NEC码制标准
推荐摄像机参数
主摄像机
外置
图像传感器
500万像素 1/2.5英寸 CMOS
分辨率
1920*1080 (1080p)，1280*720 (720p)
镜头
10倍光学， f＝4.5—45.0mm；最大光圈F1.8~F2.2；自动聚焦
白平衡
自动、日光、阴天、阴暗、荧光
水平画角
-100至+100度
最低照度
15Lux(50IRE,F1.8)
信噪比
50dB
接口类型
描述和数量
备注
网络接口
IP:10/100Base-T，2×RJ-45
IP组网，一个用于接数字MIC
视频输入接口
1×DVI/HDMI/YPrPb/SXGA In
可以配置选择DVI/HDMI/VGA/YPrPb任何一种接口模式输入图像
1×HDMI
高清摄像机输入
1×VGA/YPbPr In
VGA/YPrPb，硬件支持自适应检测，不需要用户配置
1×CVBS IN
标清摄像机输入
视频输出接口
2×DVI/HDMI/YPrPb/SXGA OUT
可以配置选择DVI/HDMI/VGA/YPrPb任何一种接口模式输出图像
1×CVBS OUT
标清输出
音频输入接口
1×mic
连接麦克
1×LAN
连接数字麦克
2×RCA，左右声道输入
连接调音台或 VCR
1×HDMI
连接PC或其它设备的HDMI接口
音频输出接口
4×RCA，左右声道输入
连接音箱等设备
1×HDMI
连接电视机
扩展接口
USB接口
2个USB口，符合USB2.0标准
三、工程造价
3.1 视频监控及视频会议系统计价清单（高级）
高清视频监控部分
序号
设备名称
品牌
型号
数量
单位
单价(元)
金额(元)
1
网络硬盘录像机
海康
DS-7608N
1
台

2
130万红外网络枪式摄像机
海康
DS-2CD2T10D
3
部

3
130万红外网络半球摄像机
海康
DS-2CD2T10
1
部

4
200万红外网络半球摄像机
海康
DS-2CD2320D
2
部

5
300万红外网络半球摄像机
海康
DS-2CD2132F
2
部

6
声光报警器
艾礼安
AL-629J
1
台

7
拾音器
快鱼
F-TRADIO
2
个

8
探测器
艾礼安
EAP-100XT
2
个

9
监控硬盘
希捷
4T
2
块

10
液晶电视
海信
40寸
1
台

11
16口二层千兆网络交换机
H3C
S1216
1
个

12
网线
大唐
超5类
3
箱

13
电源线
安联通
RVV2*1.0
500
米

14
监控电源
小耳朵
DC12V/2A
8
个

15
支架
国产
定制
3
个

16
机柜
立腾
18U
1
个

17
辅材

1
批

A
设备及材料费小计
（1+2+3+4……N）

B
施工调试费
A*10%

C
税金
(A+B)*6%

D
高清视频监控部分合计
（A+B+C）

视频会议系统部分
序号
设备名称
品牌
型号
数量
单位
单价(元)
金额(元)
1
会议终端
中兴
ZXV10 T700
2
台

2
终端软件
中兴
ZXV10 T700
2
套

3
麦克风
中兴
ZXV10 A100
2
个

4
音箱
漫步者
X400
2
个

5
辅材

1
批

6
液晶电视
客户自备
_
_
_

7
网络交换机
监控部分已配置
_
_
_

E
设备及材料费小计
（1+2+3+4……+n）

F
施工调试费
E*10%

G
税金
(E+F)*6%

H
视频会议部分合计
（E+F+G）

工程总计
（D+H）

3.2 视频监控及视频会议系统计价清单（普通）
监控系统部分
序号
设备名称
品牌
型号
数量
单位
单价(元)
金额(元)
1
网络硬盘录像机
海康
DS-7608N
1
台

2
130万红外网络枪式摄像机
海康
DS-2CD2T10D
3
部

3
130万红外网络半球摄像机
海康
DS-2CD2T10
2
部

4
300万红外网络半球摄像机
海康
DS-2CD2132FD
2
部

5
监控硬盘
希捷
4T
2
块

6
液晶电视
海信
32寸
1
台

7
16口二层千兆网络交换机
TPLINK
TL-SG1016DT
1
个

8
网线
大唐
超5类
3
箱

9
电源线
安联通
RVV2*1.0
500
米

10
监控电源
小耳朵
DC12V/2A
7
个

11
支架
国产
定制
3
个

12
机柜
立腾
18U
1
个

13
辅材

1
批

A
设备及材料费小计
（1+2+3+4……+n）

B
施工调试费
A*10%

C
税金
(A+B)*6%

D
高清视频监控部分合计
A+B+C

视频会议系统部分
序号
设备名称
品牌
型号
数量
单位
单价(元)
金额(元)
1
会议终端
瑞视恒通
TH-500DS 2M
2
台

2
摄像头
瑞视恒通
RS 600DS
2
套

3
麦克风
瑞视恒通
RS 301F
2
个

4
音箱
X400
漫步者
2
个

5
辅材

1
批

6
液晶电视
客户自备
_
_
_
_
7
网络交换机
监控部分已配置
_
_
_
_
E
设备及材料费小计
（1+2+3+4……+n）

F
施工调试费
E*10%

G
税金
(E+F)*6%

H
视频会议部分合计
（E+F+G）

总计
D+H

四、项目管理
为保证工程的进
