第1章 基本知识及操作
AutoCAD 2005是最快速、最便捷的AutoCAD版本，它附带了新增功能和增强功能，可以帮助用户更快地创建设计数据、更轻松地共享设计数据、更有效地管理软件。AutoCAD 2005使用的全新解决方案，在两个方面实现了重大突破：一是改善了图纸集工作流程；二是提供一个集成的协作平台，使项目组之间的协作更加容易。这样，可以帮助建筑业、基础设施业和制造业进一步提高项目组的生产效率。
作为一种特定的应用软件，AutoCAD 2005具有其独特的界面风格和使用方法。如果想要充分领略到一个全新的AutoCAD，就和我们一起踏上学习之旅吧！
本章重点介绍AutoCAD 2005的一些基础知识，包括安装该软件的硬件要求和增强功能，绘图环境的设置，对图形文件操作的常识以及如何控制图形文件的显示。
预备知识
平面制图的理论及
技巧和电脑常识
基本知识及操作
本章学习目标：
Ø 懂得AutoCAD的工作环境
Ø 会设置界面
Ø 会操作AutoCAD文件
Ø 掌握控制文件显示的技巧
（5）保存和载入选区
（6）灵活运用选区编辑图像
Ø
界面简介
硬件要求
图形的操作及显示
功能增强
绘图环境

1.1 AutoCAD基本知识
世界领先的设计软件和数字内容公司——Autodesk公司，从1982年推出AutoCAD的第一个版本至今，已经对AutoCAD进行了若干次的翻新升级。AutoCAD 2005是该公司最新推出的一款平面绘图软件。与以前的版本相较，AutoCAD 2005具有良好的绘图界面以及形象生动的设计环境。

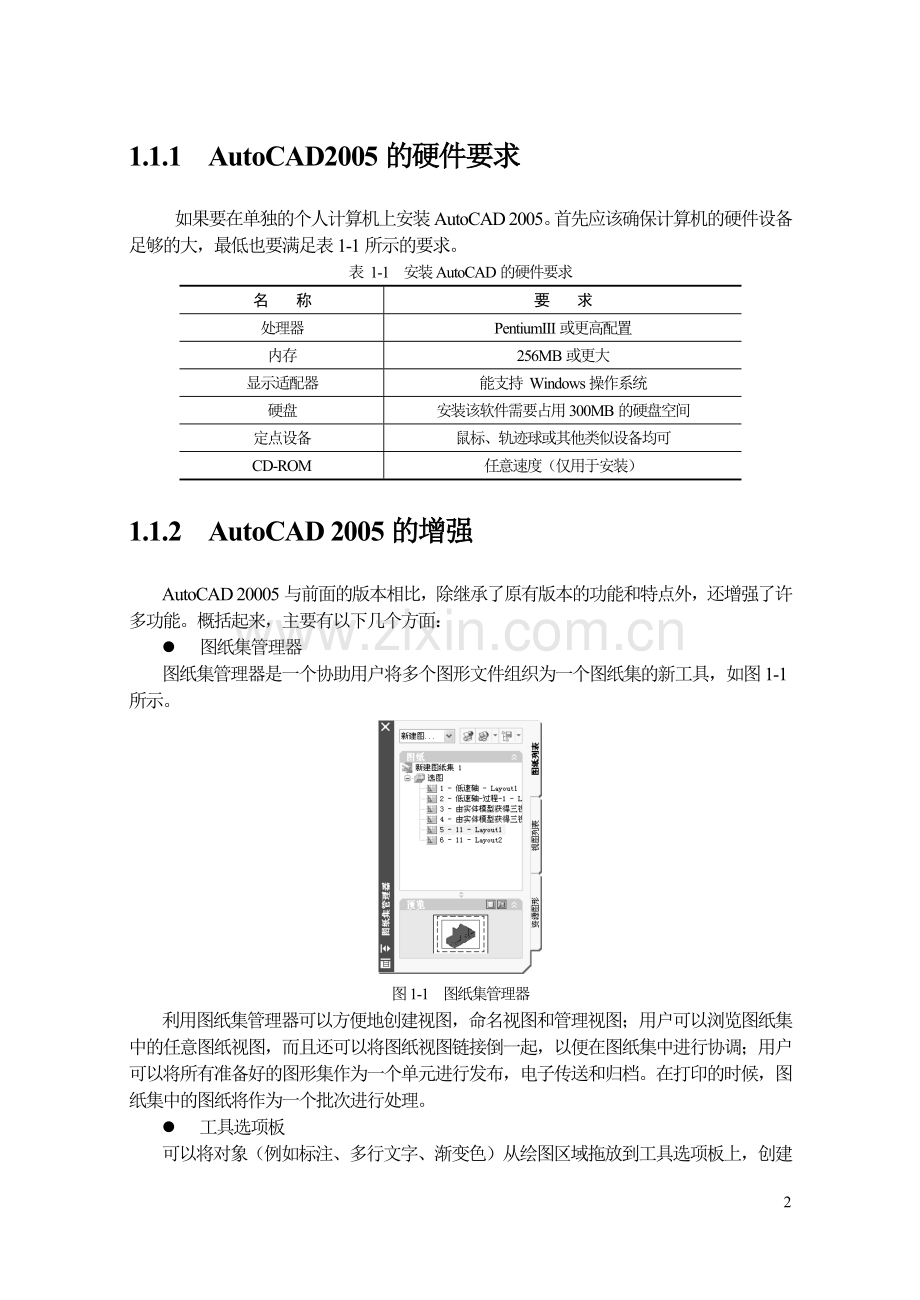

1.1.1 AutoCAD2005的硬件要求
如果要在单独的个人计算机上安装AutoCAD 2005。首先应该确保计算机的硬件设备足够的大，最低也要满足表1-1所示的要求。
表 1-1 安装AutoCAD的硬件要求
名 称
要 求
处理器
PentiumIII或更高配置
内存
256MB或更大
显示适配器
能支持 Windows操作系统
硬盘
安装该软件需要占用300MB的硬盘空间
定点设备
鼠标、轨迹球或其他类似设备均可
CD-ROM
任意速度（仅用于安装）
1.1.2 AutoCAD 2005的增强
AutoCAD 20005与前面的版本相比，除继承了原有版本的功能和特点外，还增强了许多功能。概括起来，主要有以下几个方面：
l 图纸集管理器
图纸集管理器是一个协助用户将多个图形文件组织为一个图纸集的新工具，如图1-1所示。

图1-1 图纸集管理器
利用图纸集管理器可以方便地创建视图，命名视图和管理视图；用户可以浏览图纸集中的任意图纸视图，而且还可以将图纸视图链接倒一起，以便在图纸集中进行协调；用户可以将所有准备好的图形集作为一个单元进行发布，电子传送和归档。在打印的时候，图纸集中的图纸将作为一个批次进行处理。
l 工具选项板
可以将对象（例如标注、多行文字、渐变色）从绘图区域拖放到工具选项板上，创建新的工具；或者将常用命令设置为工具，并在工具选项板上组织这些命令；还可以通过设置特性（例如图层和线型）来自定义这些命令工具；如果将工具选项板组织为逻辑集，其自身能够调整大小来节省屏幕空间，如图1-2所示。

鼠标置于工具选项板上 鼠标离开工具选项板
图1-2 工具选项板
l 绘图工具
创建表格更加容易，可以直接使用【插入表格】对话框指定行数和列数自动创建表格，而不用绘制任何直线，如图1-3所示。
利用多行文字编辑器的快捷菜单可以方便地插入字符、更新字段和为文字添加背景颜色，如图1-4所示。

l 图1-3 【新建表格样式】对话框 图1-4 多行文字编辑器的快捷菜单更快地创建设计数据
在执行日常设计任务时，速度就是一切，例如打开和发送文件、编辑标注、制作演示图纸和访问所需的工具等。这些新的Autocad 2005增强功能使你能够更快、更加有效地创建设计数据。
l 通过新的DWG格式获得高速体验
AutoCAD的DWG文件进行了优化，比运用旧版软件创建的文件要小52%。这意味着在通过电子邮件发送、上传和下载文件时可大大缩短文件打开和传送时间。
l 更加轻松地共享设计数据
许多人可以同时进行一个设计项目，包括承包商、分包商、业主和工程师等，这里不再一一列举了，而且每个人都有不同的视角。但是，无论一个团队是多么千差万别，所有人都朝着一个共同的目标努力：成功的项目。而且为实现这一目标，他们需要交换信息。新的Autocad 2005功能使你能够比以前更加轻松地共享数字设计数据。
1.1.3 介绍窗口界面
当安装了AutoCAD 2005后，就可以通过单击桌面上的快捷图标来启动AutoCAD 2005，从而打开如图1-5所示的工作界面。
滚动条
命令行
状态栏
工具栏
光标
坐标系统图标
菜单栏
标题栏

图1-5 窗口界面
l 标题栏
标题栏显示了AutoCAD 2005的名称及当前的文件名称等信息，它位于整个界面的顶部。当正常启动AutoCAD后，其左边是标准的Windows应用程序控件按钮，右边是窗口控制按钮和程序开关按钮。
如果刚刚启动AutoCAD或当前图形文件尚未保存，文件名称为Drawing1。当打开一个路径为“F:\CAD2005\我的作品\myDrawing1”的文件时，则标题栏中会显示“F:\CAD2005\我的作品\myDrawing1”，如图1-6所示。

图1-6 标题栏
l 菜单栏
图1-5所示的菜单栏为AutoCAD的主菜单。与以前的版本一样，AutoCAD中的全部命令都可以利用菜单命令来执行。单击菜单栏中的某一命令项，将弹出其相应的下拉子菜单。图1-7所示为【绘图】菜单的下拉子菜单及相应的命令。

图1-7 下拉菜单及其子下拉菜单
归结起来，菜单可以分为下述三种类型：
¨ 右侧带有小黑三角的菜单命令，表示单击该命令，系统将会自动弹出其下一级的子菜单。
¨ 右侧带有省略号的菜单命令，表示选择该命令后，系统会自动弹出一个选项设置对话框。
¨ 当单击一个右侧什么都没有的菜单命令时，系统将自动执行其相对应的命令。
AutoCAD为用户提供了开发的机会，使得每个用户都可以根据个人的喜好，拥有各自独特的界面风格，包括对菜单的自定义和对工具栏的重新设置等。
下面将介绍如何根据个人的喜好对菜单进行重新自定义。选择菜单栏中的【工具】︱【自定义】︱【菜单】命令，打开如图1-8所示的【菜单自定义】对话框。

图1-8 【菜单自定义】对话框
在该对话框中，单击【菜单栏】选项卡。如果要添加的菜单不在【菜单栏】下拉列表框中，可以在【菜单】下拉列表框中，选择要添加的菜单项，然后单击【插入】按钮，即可将其添加到【菜单栏】中。如果不想让某个菜单项出现在菜单栏中，可以选中该菜单项，然后单击【删除】按钮。如果要删除菜单栏中的所有菜单项，可以单击【全部删除】按钮。
AutoCAD中有一个隐藏的屏幕菜单，如果要显示在绘图区域中，可以单击鼠标右键，在快捷菜单中选择【选项】命令，然后打开如图1-9所示的【选项】对话框。

图1-9 【选项】对话框
单击【显示】选项卡，并勾选【显示屏幕菜单】复选框，然后单击【确定】按钮，即可在界面上多看到如图1-10所示的菜单列表，即屏幕菜单。

图1-10 屏幕菜单
l 工具栏
AutoCAD的工具栏对应着一些常用的命令，单击工具栏中的任意按钮，即可执行相应的命令。最初显示在工具栏上的一般有标准、对象特性、绘图、图层、修改等工具栏。
用户可以根据需要，自由选择打开或者关闭任意一个工具栏，并且可以按照个人的意愿来决定工具栏的屏幕显示位置。
选择【视图】︱【工具栏】命令，打开如图1-11所示的【自定义】对话框。然后单击【工具栏】选项卡，在【工具栏】下拉列表框中，列出了AutoCAD中所有的工具栏。

图1-11 【自定义】对话框的【工具栏】选项卡
如果要将某一工具栏进行显示，可以勾选其左侧对应的复选框。如果不对工具栏进行显示，则可以清除选中其左侧的复选框，如图1-12所示。

勾选CAD标注复选框前 勾选CAD标注复选框后
图1-12 控制工具栏的可见性
在自定义工具栏时，不但可以确定工具栏的可见性，而且还可以根据需要或自己的习惯创建新的工具栏。
选择【视图】︱【工具栏】命令，在打开的【自定义】对话框中，单击【命令】选项卡。然后用鼠标单击【分类】列表框中的任意菜单名称，【命令】列表框内将显示出该菜单中的所有命令，如图1-13所示。

图1-13 【自定义】对话框的命令选项卡
根据面板中的提示，如果命令被拖放到绘图区域中则可以创建新的工具栏，它会自动区别于AutoCAD默认的其他工具栏。例如把【绘图】菜单内的【三维多段线】命令拖到绘图区，如图1-14所示。
把命令拖放到绘图区域中时，AutoCAD会给出【自定义ACAD菜单组】警告提示，单击【是】按钮，屏幕上立即会增添一个新的工具栏，默认名称为Toolbar1。

图1-14 新创建含【三维多段线】的工具栏
打开【工具栏】选项卡，此时可以看到新创建的工具栏已经被列举在【工具栏】列表框内，如图1-15所示。

图1-15 新建Toolbar1工具栏
l 光标
工作界面上当前的焦点或者说是当前的工作位置即为光标。在AutoCAD工作的不同状态，对应的光标会显示不同的形状。
一般情况下，当光标位于AutoCAD的绘图工作区域中时，其呈现为十字形状。在这种状态下，可以通过单击鼠标来执行相应的绘图命令。当光标呈现为小方格型时，表示AutoCAD正处于等待选择状态，此时可以通过单击鼠标，直接在绘图工作区域中进行单个对象的选择，或进行多个对象的框选，如图1-16所示。

图1-16 光标的状态
如果要改变光标的大小，可以在屏幕绘图区中右击鼠标，在弹出的快捷菜单中选择【选项】命令，然后在打开的【选项】对话框中，选择【显示】选项卡。接着在【十字光标大小】区域内调整十字光标的十字线的长度。
l 坐标系统图标
坐标系统的图标表示AutoCAD当前所使用的坐标系统以及坐标方向。正常启动AutoCAD，可以看到绘图工作区域的左下角有两个分别标有X和Y字样的箭头图标，这就是AutoCAD默认的坐标系统图标。
在不同的模型空间中，有时需要定义不同的坐标系统。选择【视图】︱【显示】︱【UCS图标】︱【特性】命令，将打开如图1-17所示的【UCS图标】对话框。在该对话框中可以对坐标系统的图标样式进行设置。

图1-17 【UCS图标】对话框
l 命令窗口
命令窗口主要用于为用户显示提示信息和接受用户输入的数据，位于绘图界面的最下面。在命令行中一般需要用户输入的数据为命令、绘图模式、变量名、坐标值、角度值等。
按下鼠标左键不放，单击命令行左边的标题栏进行移动，可以解除其固定大小，从而使其成为一个浮动面板，如图1-18所示。

图1-18 浮动命令窗口
在AutoCAD的【命令行】中右击，可以在弹出的快捷菜单中选择【透明】命令，打开如图1-19所示的【透明】对话框。移动滑块可以调整【命令行】的透明度。当透明度足够大时，可以穿透命令行看到绘图界面，如图1-20所示。

图1-19 【透明】对话框 图1-20 透明的命令窗口
AutoCAD还提供一个文本窗口。该窗口为专业命令窗口，它记录了本次操作中的所有操作命令，包括单击按钮和所执行的菜单命令。在该窗口中输入命令后，按下回车键，也同样可以执行命令。
如果要打开AutoCAD的文本窗口，可以选择【视图】︱【显示】︱【文本窗口】命令或者按下F2快捷键，如图1-21所示。

图1-21 AutoCAD文本窗口
l 状态栏
状态栏位于整个界面的最下端，它的左边用于显示AutoCAD当前光标的状态信息，包括X、Y、Z三个方向上的坐标值。右边显示出了一些具有特殊功能的按钮，一般包括捕捉、栅格、正交、极轴、帮助等。
在AutoCAD 2005中，用户可以非常方便控制状态栏中的显示按钮。在状态栏中的空白处右击，即可打开如图1-22所示的快捷菜单。

图1-22 状态栏中的快捷菜单 图1-23 【捕捉】按钮的快捷菜单
通过单击快捷菜单中的命令，可以控制该命令在状态栏中的可见性。如果要在一个具体的按钮上右击鼠标，将进一步打开其快捷菜单，如图1-23所示。
1.2 设置绘图环境
在AutoCAD中，绘图环境主要指的是绘图窗口的显示颜色、光标颜色和尺寸、默认保存文件的路径以及打开和保存图形文件的格式等等，对其设置主要指的是提前设置或选定这一系列属性参数。往往一个好的绘图环境能使用户有效地提高工作效率。
1.2.1 选择绘图单位
在AutoCAD中，可以指定单位的显示格式。对绘图单位最基本的设置一般包括长度单位的设置和角度单位的设置。
l 设置长度单位格式
可以基于要绘制的图形确定一个图形单位代表的实际大小，然后据此创建图形。在AutoCAD中可以用二维坐标的输入格式输入三维坐标，同样包括科学、小数、工程、建筑或分数标记法。
选择菜单中的【格式】︱【单位】命令。打开【图形单位】对话框，如图1-24所示。

图1-24 【图形单位】对话框
在【长度】下拉列表框中选择单位类型，在【精度】下拉列表中选择精度类型。此时在【输出样例】区域显示了当前精度下的单位格式的样例。
l 设置角度单位格式
在【角度】下拉列表框中选择角度类型，在【精度】下拉列表中选择精度类型，此时在【输出样例】区域显示了当前精度下的角度类型的样例。
AutoCAD默认正角度测量按逆时针方向，如要调整为顺时针方向只需勾选【顺时针】旁边的复选框即可。单击【方向】按钮，打开如图1-25所示的【方向控制】对话框。

图1-25 【方向控制】对话框
角度方向将控制测量角度的起点和测量方向。默认起点角度为0度，朝向正东。如果选择【其他】项则可将任意角度确定为基准角度，重新设置后基准角度将改变。如图1-26所示，当文字的旋转角度都为0时结果将不一样。

默认基准角度为0度 设置基准角度为10度
图1-26 改变基准角度后的影响
1.2.2 限制绘图范围
在绘图的过程中，为了避免所绘制的图形超出用户工作区域或图纸的边界，必须用绘图界线来标明边界。
设置绘图界限的命令是LIMITS。启动该命令有以下两种方式：
l 直接执行LIMITS命令。
l 选择菜单栏中的【格式】︱【图形界限】命令。
启动LIMITS命令后，AutoCAD将给出如图1-27所示的提示信息，此时请求输入左下角的坐标。如果直接按下回车键，则默认左下角位置的坐标为（0，0）。

图1-27 设置边界的命令提示
AutoCAD继续提示输入右上角位置，同样也可按回车键接受默认值。

设置前 设置后
图1-28 绘图界限对图纸空间的影响
1.2.3 设置绘图环境
对大部分绘图环境的设置，最直接的方法是使用【选项】对话框。在前面介绍窗口界面时，对绘图区域背景颜色的设置其实就是对绘图环境的设置之一，下面将介绍其他基本绘图环境的设置。
单击鼠标右键，在快捷菜单中选择【选项】命令，打开【选项】对话框。
l 设置命令行字体
选择【显示】选项卡。单击【字体】按钮，将打开【命令行窗口字体】对话框，如图1-29所示。

图1-29 【命令行窗口字体】对话框
在该对话框中可以对命令行中的字体、字形、字号进行设置。设置完后单击【应用并关闭】按钮。
l 设置最近打开的文件数
选择【打开和保存】选项卡，如图1-30所示。

图1-30 【打开和保存】选项卡
在【列出最近所用文件数】文本框中输入想要在【文件】菜单列表中显示的文件数，然后单击【确定】按钮。
l 设置右键单击的功能
选择【用户系统配置】选项卡，如图1-31所示。然后单击【自定义右键单击】按钮，将打开如图1-32所示的【自定义右键单击】对话框。

图1-31 【用户系统配置】选项卡 图1-32 【自定义右键单击】对话框
在该对话框中，可以设置在各种工作模式下鼠标右键单击的功能，设定后单击【应用并关闭】按钮，此时鼠标右键单击的功能已启动。
l 捕捉功能的设置
选择【草图】选项卡，如图1-33所示。

图1-33 【草图】选项卡
在此选项卡中可以设置捕捉功能、捕捉标记以及捕标记颜色，设置好后单击【确定】按钮即可退出。
1.3 课堂练习1-1：设置绘图窗口的背景
在默认情况下，AutoCAD首次正常启动后其绘图界面的背景颜色一般为黑色，下面将其设置为白色。
（1）正常启动AutoCAD。
（2）单击鼠标右键，从快捷菜单中选择【选项】命令，打开【选项】对话框。
（3）在该对话框中选择【显示】选项卡，单击【颜色】按钮将打开如图1-34所示的【颜色选项】对话框。

图1-34 【颜色选项】对话框
（4）在【窗口元素】下拉列表框中选择【模型空间背景】选项。
（5）然后在【颜色】下拉列表框中选择白色。【模型】预览区域中的颜色将变为白色。
（6）单击【应用并关闭】按钮，关闭【颜色选项】对话框。
（7）最后单击【确定】按钮关闭【选项】对话框。AutoCAD主窗口的背景颜色将由黑转变为白色，如图1-35所示。

背景颜色为黑色 背景颜色为白色图1-35 设置绘图窗口的背景颜色
1.4 操作图形文件
在AutoCAD 20005中，对图形文件的操作主要有创建文件，打开文件，保存文件等。为了提高工作效率，还可以启动自动保存功能，这些操作的技能也是学习和使用其他软件所必备的基础知识。
1.4.1 创建文件
正常启动AutoCAD 2005后，有一个默认的图形文件被创建，无论是否在此图形文件中进行过编辑工作，在未保存之前其名称为默认的Dwawing1.dwg。在用户的设计过程中可以随时创建新的图形文件。
新建文件的命令是NEW。启动该命令有以下三种方式：
l 直接执行NEW命令。
l 选择菜单栏中【文件】︱【新建】命令。
l 单击【标准】工具栏中的【新建】按钮。
启动NEW命令后AutoCAD将打开如图1-36所示的【选择样板】对话框。

图1-36 【选择样板】对话框
在该对话框中可以选择一种样板作为模型来创建新的图形，在日常的设计中最常用的是acad样板和acadiso样板。选择好样板后，单击【打开】按钮，系统将打开一个基于样板的新文件。第一个新建的图形文件命名为Drawing1.dwg。如果再创建一个图形文件，默认名称为Drawing2.dwg，依次类推。
1.4.2 打开文件
用户在操作过程中往往不能一次性完成所要设计或绘制图纸的任务，很多时候要在下次打开AutoCAD时继续上一次的操作，所以这涉及到对图形文件打开的知识。
打开文件的命令是OPEN。启动该命令有以下三种方式：
l 直接执行OPEN命令。
l 选择菜单栏中的【文件】︱【打开】命令。
l 单击【标准】工具栏中的【打开】按钮。
启动OPEN命令后，AutoCAD将打如图1-37所示的【选择文件】对话框。

图1-37 【选择文件】对话框
单击【打开】按钮旁边的黑三角将打开其下拉菜单，其中有四种打开方式供选择，如图1-38所示。

图1-38 【打开】按钮的下拉菜单
如果选择【以只读方式打开】命令打开图形文件，用户不能对其进行任何修改操作。如果选择【局部打开】命令则将会打开【局部打开】对话框，如图1-39所示。

图1-39 【局部打开】对话框
在该对话框左边的列表框中列举出了打开图形文件时的可选视窗，其右边的列表框列举出了用户所选图形文件中的所有图层。如果使用局部打开方式则必须在打开文件中选定图层，否则将出现警告对话框提示用户。

局部打开部分图层 完全打开
图1-40 打开图形
在设计过程中，由于图形文件繁多、存放路径复杂，有时很难准确定位图形文件的名称、位置或者需要借阅其他参考资料，这时使用查找工具将会为你节约很多时间，使你的工作简单、快捷。使用查找工具时，可以通过名称、类型及位置或时间过滤器来进行查找或搜索图形文件。
l 通过指定名称、类型及位置来查找图形文件
启动OPEN命令后，在【选择文件】对话框中单击【工具】按钮旁边的黑三角，将出现其下拉菜单，如图1-41所示。

图1-41 【工具】按钮的下拉菜单
在下拉菜单中选择【查找】命令，将打开如图1-42所示的【查找】对话框。选择【名称和位置】选项卡。

图1-42 【查找】对话框
在该选项卡上，可以通过名称、类型及位置过滤器来进行搜索图形文件。在指定路径时单击浏览按钮将打开如图1-43所示的【浏览文件夹】对话框。在【浏览文件夹】对话框中选择好文件后单击【确定】按钮。再单击【开始查找】按钮，AutoCAD便开始自动查找，被找到的文件名及其路径将被列举在最下边的列表框内。

图1-43 【浏览文件夹】对话框
查找完毕单击【确定】按钮，返回【选择文件】对话框，被找到的文件或文件夹已显示在【选择文件】对话框中。选择文件，该文件将显示在预览框中，单击【打开】按钮或直接双击文件图标将打开该文件。
l 通过指定时间来查找图形文件
在【查找】对话框中选择如图1-44所示的【修改日期】选项卡。

图1-44 【修改日期】选项卡
在该选项卡中单击【所有文件】按钮表示将查找所有图形文件，单击【找出所有已创建的或已修改的文件】单选按钮我，则表示可以指定一个具体到某月或某日的过滤器。然后单击【开始查找】按钮进行查找。
1.4.3 保存文件
在使用计算机时，往往由于断电或其他意外的机器事故而造成文件的丢失，给我们的学习或工作带来很多不必要的麻烦，所以我们在使用计算机进行学习或工作时应养成一种经常存盘的好习惯。
与使用其他Microsoft Windows应用程序一样，AutoCAD也需要保存图形文件以便日后使用。AutoCAD还提供自动保存、备份文件和其他保存功能。
保存文件的命令是SAVE。启动该命令有以下三种方式：
l 直接执行SAVE命令。
l 选择菜单栏中的【文件】︱【保存】命令。
l 单击【标准】工具栏中的【保存】按钮。
启动SAVE命令后，如果以前保存并命名了该图形，则AutoCAD将保存所做的修改并重新显示命令提示。如果是第一次保存图形，则打开如图1-45所示的【图形另存为】对话框。

图1-45 【另存为】对话框
输入图形文件的名称（不必要扩展名），然后单击【保存】按钮。此时已将该文件成功地保存。
如果仅靠人为的保存文件总会有遗忘或失误的时候，同时也很浪费时间，为了解决这个问题可以借助于AutoCAD的自动保存功能。选择【工具】︱【选项】命令，打开【选项】对话框。然后选择【打开和保存】选项卡，勾选【自动保存】旁边的复选框，在【保存间隔分钟数】内输入数值。以后AutoCAD将以此数字为间隔时间自动对文件进行存盘。

图1-46 创建备份文件
一个设计人员往往只是承担了一个工程的一部分任务，所以有时并不需要完全保存一个图形文件，对该设计人员而言，真正需要的只是其中的一部分，这个时候就涉及到对块或对象的的保存。
保存块或对象常涉及到的命令为BLOCK命令和WBLOCK命令。BLOCK命令用于定义块，WBLOCK命令用于写块。
1.5 控制图形文件的显示
AutoCAD被广泛地应用到各种设计工作中，设计人员的工作不仅可以在二维的空间中展开，很多时候也可以直接使用三维作图。由于点、线、面的复杂交错，使得设计工作或绘图的过程总是在一个不断修改和完善的过程中进行。为了使繁杂的工作变得简单化，必不可少的手段是使用视图以及视图和窗口的交替使用，同时辅助性地用到一些对视图或窗口的放大与缩小的技巧。
1.5.1 切换窗口间的显示
在AutoCAD中，用户的工作一般是在模型空间或图纸空间中进行的。模型空间主要是针对图形的实体而言的，而图纸空间则是针对图纸布局而言的。
在绘图窗口的左下角有【模型】、【布局1】、【布局2】等标签，如图1-47所示。用户可以通过单击标签，在模型空间和图纸空间中进行方便地切换。也可以按下Ctrl+PageUp组合键和Ctrl+PageDown组合键切换空间。

图1-47 绘图窗口中的标签
基于上面的原因，用户一般是先在模型空间内对图形进行绘图或编辑，然后再到图纸空间内对布局进行调整。
1.5.2 缩放图形和视图操作图形
按一定比例、位置和方向显示的图形称为视图。利用视图的缩放功能，可以改变图形实体在视窗中显示的大小，从而方便地观察一些过大或过小的图形。
调整图形的显示大小的命令是ZOOM。启动该命令有以下三种方式：
l 直接执行ZOOM命令。
l 在菜单栏中选择【视图】︱【缩放】命令，然后再选择具体命令。
l 在【标准】工具栏中单击相应的ZOOM命令按钮。
使用缩放功能改变的只是图形的显示比例，不会改变其绝对大小。这相当于在使用照相机时调整的只是焦距一样。
在每个图形任务中，可以恢复每个视口中显示的最后一个视图，最多可以恢复前10个视图。恢复到上一步有以下方式：
l 选择【视图】︱【缩放】︱【上一个】命令。
l 当在图形中进行局部特写时，可能经常需要将图形缩小以观察总体布局。使用命令按钮【缩放到上一个】可以快速回到前一个视图。
1.5.3 重画与重生成操作
重画命令为REDRAWALL。其用于透明使用，当BLIPMODE打开时，将从所有视口中删除编辑命令留下的点标记。
重生成命令为REGEN。其作用是在当前视口中重生成整个图形并重新计算所有对象的屏幕坐标。它还重新创建图形数据库索引，从而优化显示和对象选择的性能。
要启动REDRAWALL或REGEN命令也可从菜单栏中选择【视图】命令，然后选择【重画】或【重生成】命令。
1.6 课堂练习1-2：精确绘图
在图纸的绘制过程中，完全靠人眼的观察是远远达不到精度要求的，我们必须借助于光标和捕捉功能来精确地确定坐标位置。
（1）确保【捕捉】按钮显示在状态栏中，否则在状态栏中单击鼠标右键并选择【捕捉】命令。
（2）用鼠标右键单击【捕捉】按钮。
（3）在快捷菜单中选择【设置】命令，打开【草图设置】对话框。选择【捕捉和栅格】选项卡，如图1-48所示。

图1-48 【草图设置】对话框
（4）勾选【启用捕捉（F9）】复选框和【启用栅格（F7）】复选框。
（5）在【栅格】区域内分别输入X间距和Y间距为20。在【极轴间隔】区域内输入极轴距离为1。
（6）选择【捕捉和栅格】选项卡，如图1-49所示。

图1-49 【极轴追踪】选项卡
（7）勾选【启用极轴追踪（F10）】复选框，在【极轴角设置】区域内设置增量角为5。在【对象捕捉追踪设置】区域内选中【用所有的极轴角设置追踪】单选按钮。
（8）单击【对象捕捉】选项卡，如图1-50所示。
（9）然后单击【全部选择】按钮，确保所有的捕捉模式被选中，然后再清除掉【最近点】和【外观交点】复选框。
（10）单击【选项】按钮，打开【选项】对话框并自动选择【草图】选项卡。
（11）在【对齐点获取】区域单击【自动】按钮。
（12）选择【显示】选项卡，将十字光标的十字线大小设置为最大。

图1-50 【对象捕捉】选项卡
（13）单击【确定】按钮返回【草图设置】对话框。然后再单击【确定】按钮退出。此时绘图区域和光标已有了很大的变化，如图1-51所示。

设置前 　设置后
图1-51 精确绘图
