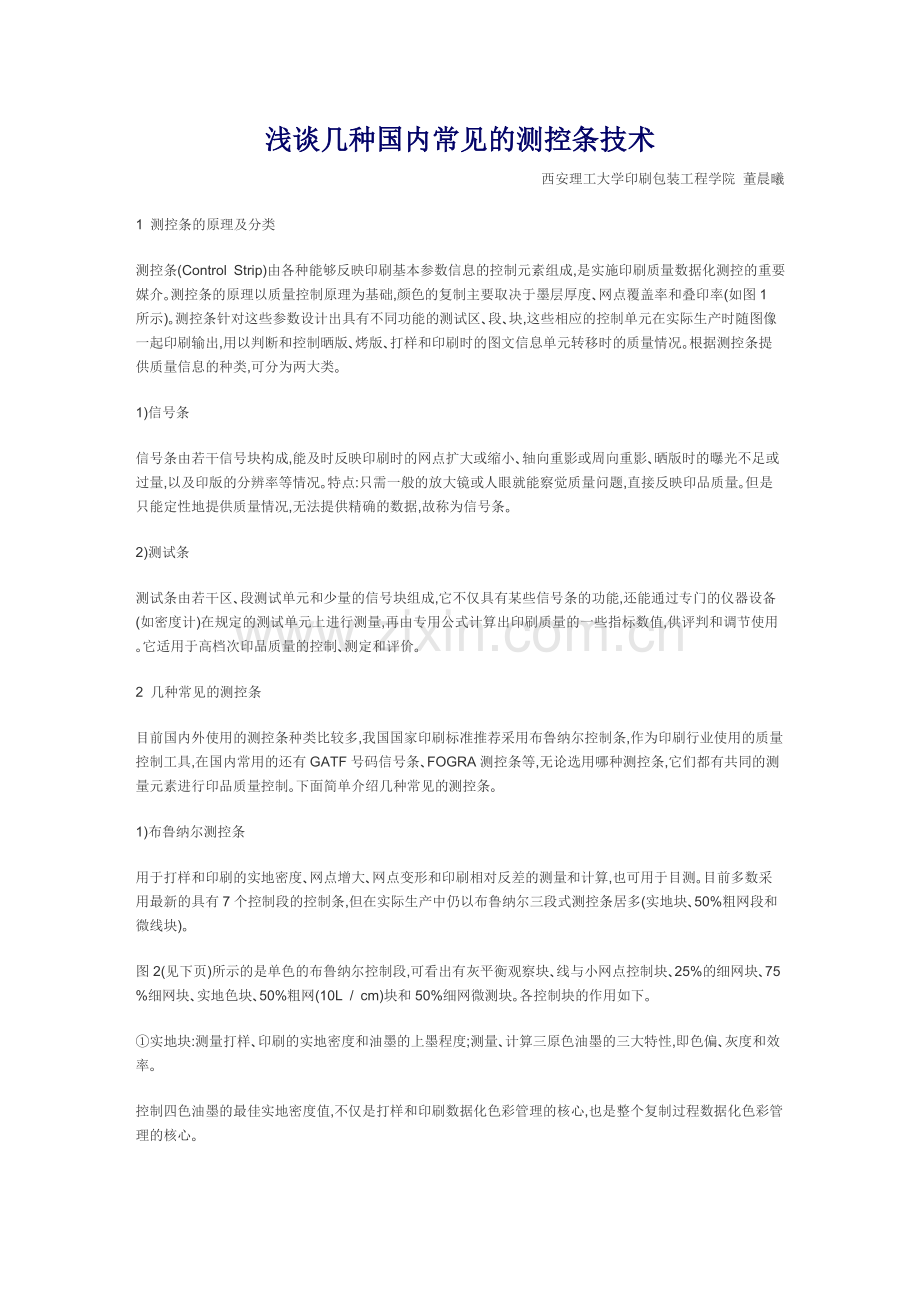

浅谈几种国内常见的测控条技术.doc_第1页
第1页 / 共3页

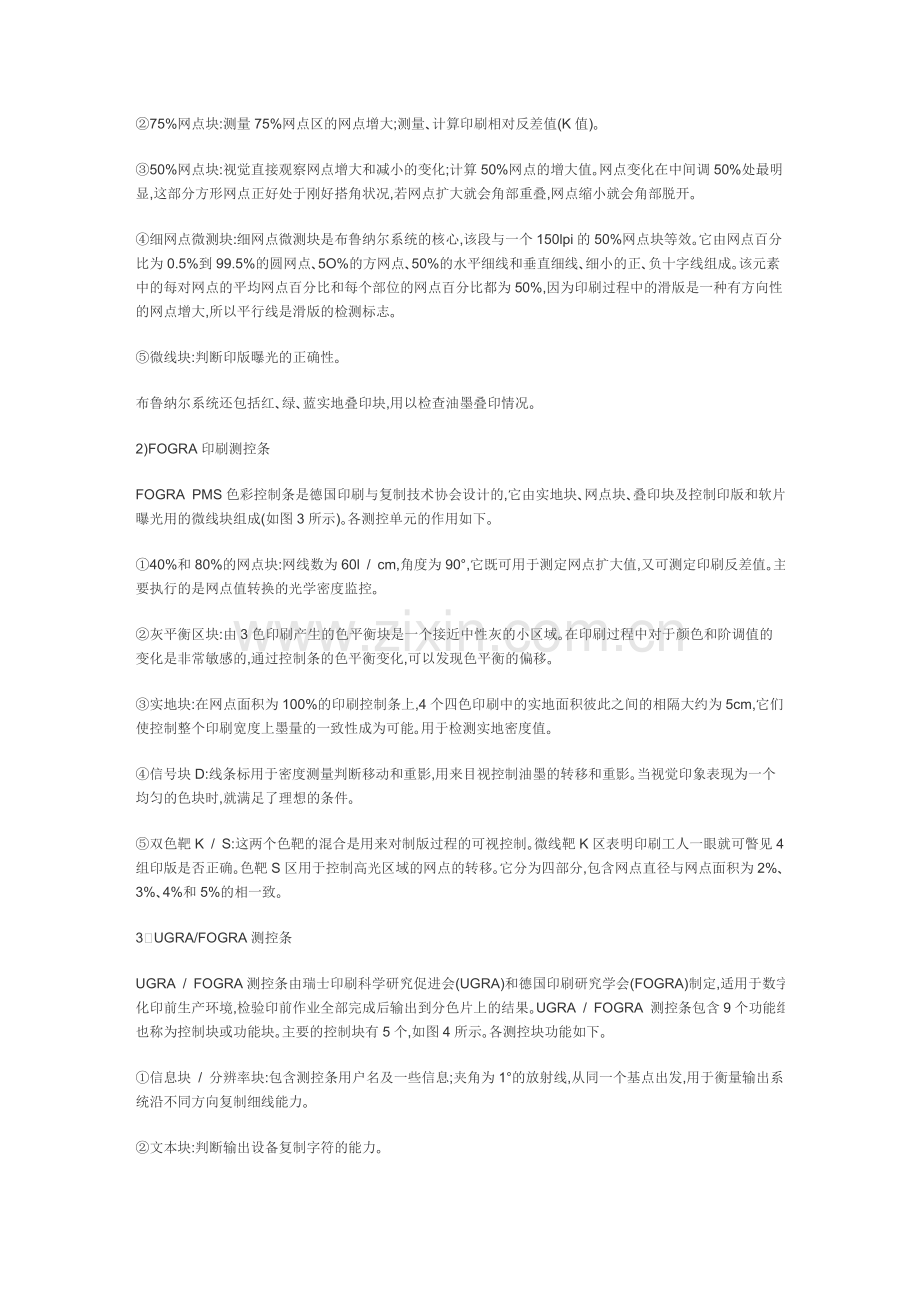

浅谈几种国内常见的测控条技术.doc_第2页
第2页 / 共3页
点击查看更多>>
资源描述
浅谈几种国内常见的测控条技术 西安理工大学印刷包装工程学院 董晨曦 1 测控条的原理及分类 测控条(Control Strip)由各种能够反映印刷基本参数信息的控制元素组成,是实施印刷质量数据化测控的重要媒介。测控条的原理以质量控制原理为基础,颜色的复制主要取决于墨层厚度、网点覆盖率和叠印率(如图1所示)。测控条针对这些参数设计出具有不同功能的测试区、段、块,这些相应的控制单元在实际生产时随图像一起印刷输出,用以判断和控制晒版、烤版、打样和印刷时的图文信息单元转移时的质量情况。根据测控条提供质量信息的种类,可分为两大类。 1)信号条 信号条由若干信号块构成,能及时反映印刷时的网点扩大或缩小、轴向重影或周向重影、晒版时的曝光不足或过量,以及印版的分辨率等情况。特点:只需一般的放大镜或人眼就能察觉质量问题,直接反映印品质量。但是只能定性地提供质量情况,无法提供精确的数据,故称为信号条。 2)测试条 测试条由若干区、段测试单元和少量的信号块组成,它不仅具有某些信号条的功能,还能通过专门的仪器设备(如密度计)在规定的测试单元上进行测量,再由专用公式计算出印刷质量的一些指标数值,供评判和调节使用。它适用于高档次印品质量的控制、测定和评价。 2 几种常见的测控条 目前国内外使用的测控条种类比较多,我国国家印刷标准推荐采用布鲁纳尔控制条,作为印刷行业使用的质量控制工具,在国内常用的还有GATF号码信号条、FOGRA测控条等,无论选用哪种测控条,它们都有共同的测量元素进行印品质量控制。下面简单介绍几种常见的测控条。 1)布鲁纳尔测控条 用于打样和印刷的实地密度、网点增大、网点变形和印刷相对反差的测量和计算,也可用于目测。目前多数采用最新的具有7个控制段的控制条,但在实际生产中仍以布鲁纳尔三段式测控条居多(实地块、50%粗网段和微线块)。 图2(见下页)所示的是单色的布鲁纳尔控制段,可看出有灰平衡观察块、线与小网点控制块、25%的细网块、75%细网块、实地色块、50%粗网(10L / cm)块和50%细网微测块。各控制块的作用如下。 ①实地块:测量打样、印刷的实地密度和油墨的上墨程度;测量、计算三原色油墨的三大特性,即色偏、灰度和效率。 控制四色油墨的最佳实地密度值,不仅是打样和印刷数据化色彩管理的核心,也是整个复制过程数据化色彩管理的核心。 ②75%网点块:测量75%网点区的网点增大;测量、计算印刷相对反差值(K值)。 ③50%网点块:视觉直接观察网点增大和减小的变化;计算50%网点的增大值。网点变化在中间调50%处最明显,这部分方形网点正好处于刚好搭角状况,若网点扩大就会角部重叠,网点缩小就会角部脱开。 ④细网点微测块:细网点微测块是布鲁纳尔系统的核心,该段与一个150lpi的50%网点块等效。它由网点百分比为0.5%到99.5%的圆网点、5O%的方网点、50%的水平细线和垂直细线、细小的正、负十字线组成。该元素中的每对网点的平均网点百分比和每个部位的网点百分比都为50%,因为印刷过程中的滑版是一种有方向性的网点增大,所以平行线是滑版的检测标志。 ⑤微线块:判断印版曝光的正确性。 布鲁纳尔系统还包括红、绿、蓝实地叠印块,用以检查油墨叠印情况。 2)FOGRA印刷测控条 FOGRA PMS色彩控制条是德国印刷与复制技术协会设计的,它由实地块、网点块、叠印块及控制印版和软片曝光用的微线块组成(如图3所示)。各测控单元的作用如下。 ①40%和80%的网点块:网线数为60l / cm,角度为90°,它既可用于测定网点扩大值,又可测定印刷反差值。主要执行的是网点值转换的光学密度监控。 ②灰平衡区块:由3色印刷产生的色平衡块是一个接近中性灰的小区域。在印刷过程中对于颜色和阶调值的变化是非常敏感的,通过控制条的色平衡变化,可以发现色平衡的偏移。 ③实地块:在网点面积为100%的印刷控制条上,4个四色印刷中的实地面积彼此之间的相隔大约为5cm,它们使控制整个印刷宽度上墨量的一致性成为可能。用于检测实地密度值。 ④信号块D:线条标用于密度测量判断移动和重影,用来目视控制油墨的转移和重影。当视觉印象表现为一个均匀的色块时,就满足了理想的条件。 ⑤双色靶K / S:这两个色靶的混合是用来对制版过程的可视控制。微线靶K区表明印刷工人一眼就可瞥见4组印版是否正确。色靶S区用于控制高光区域的网点的转移。它分为四部分,包含网点直径与网点面积为2%、3%、4%和5%的相一致。 3UGRA/FOGRA测控条 UGRA / FOGRA测控条由瑞士印刷科学研究促进会(UGRA)和德国印刷研究学会(FOGRA)制定,适用于数字化印前生产环境,检验印前作业全部完成后输出到分色片上的结果。UGRA / FOGRA 测控条包含9个功能组,也称为控制块或功能块。主要的控制块有5个,如图4所示。各测控块功能如下。 ①信息块 / 分辨率块:包含测控条用户名及一些信息;夹角为1°的放射线,从同一个基点出发,用于衡量输出系统沿不同方向复制细线能力。 ②文本块:判断输出设备复制字符的能力。 ③几何诊断块:衡量输出设备的记录分辨率与加网线数。 ④网目调梯尺块:确定和评估独立传递函数曲线的特性,实现网点增大的合理补偿。 ⑤棋盘块:加网角度均为45°反映输出设备的曝光特性。 4)GATF字码信号条(网点扩大信号条) GATF字码信号条由美国印刷基金会发明,由网点扩大、变形范围、星标三部分组成(如图5所示)。 GATF字码信号条利用细网点比粗网点对网点扩大敏感来判断网点扩大值。可以直接凭视觉对字码网点面积与密度变化进行检查。 ①网点扩大块:它的左侧标着从0到9的数码,每个数码为一个梯级。1~7数码每级网点增大为3%~5%,7~9数码每梯级网点增大为5%以上。一般情况下会以数字2为标准检测是否与印刷品底色相同。 ②平行线检测图:在这个图形中,背景底色是竖直方向的平行线,中间镶嵌了由水平方向的平行线构成的“SLUR”字母。因此,整个图相当于色调为25%的平网线图。当印刷正常时,底色和字色深浅一致;当字色深出,底色淡入,表示横线变粗,判断为产生了径向滑移和重影。当字色淡入,底色深出,表示竖线变粗,判断为产生了轴向滑移和重影。 ③GATF星标:是GATF系统中一项重要的检测工具,是36根黑色的楔形线条用相等的间隔距离,排列在一个圆周之内组成的。由于这种排列的几何特性,它对印张上的各种印迹缺陷如重影、网点增大等,会在楔尖集中的圆心处明显显示出来。 GATF星标的应用方式如图6所示,从左向右依次为:墨量适中网点不变形时,星标中间有规则的白色圆点;墨量不足时,星标中间白色点扩大,网点缩小;墨量过多时,星标中间出现大黑圈;网点产生纵向变形时,黑圈就横向扩展成椭圆形;网点产生横向变形时,黑圈就纵向扩展成椭圆形;网点出现重影,则中心圈消失,出现“8”形轮廓;“8”形横向扩大,重影为纵向产生;“8”形纵向扩大,重影为横向产生。 3 结语 综上所述,大家可以看出测试条的一般组成主要分8部分。①单色实地块:用于控制墨层厚度;②单色网点测试块:与实地块一起用于测试网点调值及网点增大量;③多色套印的实地块:控制叠印率;④线条测试块:检测各方向的重影和滑版;⑤调值很低的网点块:最低的、可复制的网点调值;⑥调值很高的网点块:最高的、可复制的网点调值;⑦三色套印的网点块:即灰平衡块(至少三个单元);⑧规矩线:每个色版套印的准确度。根据这些测试图,企业也可以制作出简单实用、适合自己的独有的测控条。
