GB50205--钢结构工程施工质量验收规范(东锦内部培训).ppt

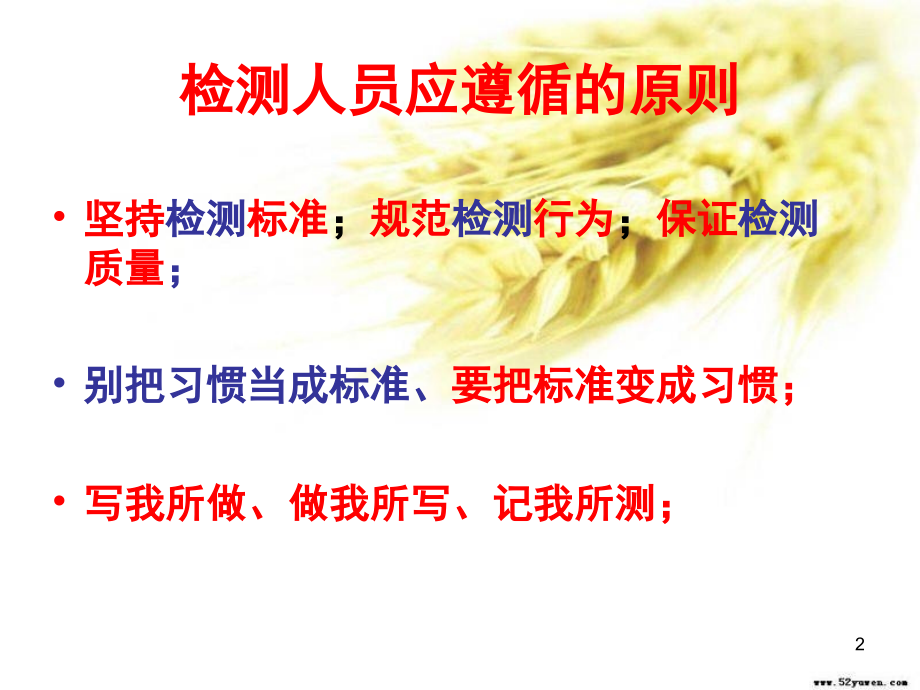

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,GB50205-2001 钢结构工程施工质量验收规范,襄阳东锦工程质量检测有限公司,何宏伟 2012年6月8日,1,检测人员应遵循的原则,坚持,检测,标准,；,规范,检测,行为,；,保证,检测,质量,；,别把习惯当成标准、,要把标准变成习惯；,写我所做、做我所写、记我所测；,2,GB50205-2001 钢结构工程施工质量验收规范,3,GB50205-2001 钢结构工程施工质量验收规范,一、基本规定,1、钢结构工程施工质量的验收，必须,采用经计量检定、校准合格的计量器具。,2、一般项目其检验结果应有80%及以上的检查点(值)符合本规范合格质量标准的要求，且,最大值不应超过其允许偏差值的1.2 倍。,4,GB50205-2001 钢结构工程施工质量验收规范,二、原材料,（一）,高强度螺栓连接副，应按包装箱配套供货，包装箱上应标明批号、规格、数量及生产日期。螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤。,检查数量:,按包装箱数抽查5%，且不应少于3 箱。,检验方法:,观察检查。,（二）,防腐涂料和防火涂料的型号、名称、颜色及有效期应与其质量证明文件相符。开启后，不应存在结皮、结块、凝胶等现象。,检查数量:,按桶数抽查5%，且不应少于3 桶。,检验方法:,观察检查。,5,GB50205-2001 钢结构工程施工质量验收规范,三、焊接工程,（一）,焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊。,检查数量:,全数检查。,检验方法:,检查焊工合格证及其认可范围、有效期。,（二）,一级、二级焊缝的质量等级及缺陷分级应符合表,5.2.4,的规定。,检查数量:,全数检查。,检验方法:,检查超声波或射线探伤记录。,6,GB50205-2001 钢结构工程施工质量验收规范,焊缝质量等级,一级,二级,内部缺陷超声波探伤,评定等级,检验等级,B,级,B,级,探伤比例,100,20,注：探伤比例的计数方法应按以下原则确定：,(1),对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于,200mm,，当焊缝长度不足,200mm,时，应对整条焊缝进行探伤；,(2),对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计 算百分比，探伤长度应不小于,200mm,，并应不少于,1,条焊缝。,表5.2.4 一、二级焊缝质量等级及缺陷分级,7,GB50205-2001 钢结构工程施工质量验收规范,（三）,焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。,检查数量:,每批同类构件抽查10%，且不应少于3 件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1 条；每条检查1 处，总抽查数不应少于10 处。,检验方法:,观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。,8,GB50205-2001 钢结构工程施工质量验收规范,（四）,二级、三级焊缝外观质量标准应符合本规范附录A 中表A.0.1 的规定。三级对接焊缝应按二级焊缝标准进行外观质量检验。,检查数量:,每批同类构件抽查10%，且不应少于3 件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1 条；每条检查1 处，总抽查数不应少于10 处。,检验方法:,观察检查或使用放大镜、焊缝量规和钢尺检查。,9,GB50205-2001 钢结构工程施工质量验收规范,（五）焊缝尺寸允许偏差应符合本规范附录A 中表A.0.2 的规定。,检查数量:,每批同类构件抽查10%，且不应少于3 件；被抽查构件中，每种焊缝按条数各抽查5%，但不应少于1 条；每条检查1 处，总抽查数不应少于10 处。,检验方法:,用焊缝量规检查。,10,GB50205-2001 钢结构工程施工质量验收规范,（六）焊缝感观应达到:外形均匀、成型较好，焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净。,（七）焊钉焊接后应进行弯曲试验检查，其焊缝和热影响区不应有肉眼可见的裂纹。,检查数量:,每批同类构件抽查10%，且不应少于10 件；被抽查构件中，每件检查焊钉数量的1%，但不应少于1 个。,检验方法:,焊钉弯曲30后用角尺检查和观察检查。,11,GB50205-2001 钢结构工程施工质量验收规范,四、连接,（一）永久性普通螺栓紧固应牢固、可靠，外露丝扣不应少于2 扣。,检查数量:,按连接节点数抽查10%，且不应少于3 个。,检验方法:,观察和用小锤敲击检查。,（二）自攻螺钉、钢拉铆钉、射钉等与连接钢板应紧固密贴，外观排列整齐。,检查数量:,按连接节点数抽查10%，且不应少于3 个。,检验方法,:,观察或用小锤敲击检查。,12,GB50205-2001 钢结构工程施工质量验收规范,（三）高强度大六角头螺栓连接副终拧完成1h 后、48h 内应进行终拧扭矩检查，检查结果应符合本规范附录B 的规定。,检查数量:,按节点数抽查10%，且不应少于10 个；每个被抽查节点按螺栓数抽查10%，且不应少于2 个。,检验方法:,见本规范附录B。,（四）高强度螺栓连接副的施拧顺序和初拧、复拧扭矩应符合设计要求和国家现行行业标准钢结构高强度螺栓连接的设计施工及验收规程JGJ82 的规定。,检查数量:,全数检查资料。,检验方法:,检查扭矩扳手标定记录和螺栓施工记录。,13,GB50205-2001 钢结构工程施工质量验收规范,（五）高强度螺栓连接副终拧后，螺栓丝扣外露应为23 扣，其中允许有10%的螺栓丝扣外露1 扣或4 扣。,检查数量,:,按节点数抽查5%，且不应少于10 个。,检验方法:,观察检查。,（六）高强度螺栓连接摩擦面应保持干燥、整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等，除设计要求外摩擦面不应涂漆。,检查数量:,全数检查。,检验方法,:,观察检查。,（七）高强度螺栓应自由穿入螺栓孔。高强度螺栓孔不应采用气割扩孔，扩孔数量应征得设计同意，扩孔后的孔径不应超过1.2d(d 为螺栓直径)。,检查数量:,被扩螺栓孔全数检查。,检验方法:,观察检查及用卡尺检查。,14,GB50205-2001 钢结构工程施工质量验收规范,五、焊接 H 型钢,1、一般项目,（1）焊接H 型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm。翼缘板拼接长度不应小于2 倍板宽；腹板拼接宽度不应小于300mm，长度不应小于600mm。,检查数量:,全数检查。,检验方法:,观察和用钢尺检查。,（2）焊接H 型钢的允许偏差应符合本规范附录C 中表C.0.1 的规定。,检查数量:,按钢构件数抽查10%，宜不应少于3 件。,检验方法:,用钢尺、角尺、塞尺等检查。,15,GB50205-2001 钢结构工程施工质量验收规范,六、,组装,顶紧接触面应有75%以上的面积紧贴。,检查数量:,按接触面的数量抽查10%，且不应少于10 个。,检验方法:,用0.3mm 塞尺检查，其塞入面积应小于25%，边缘间隙不应大于0.8mm。,16,GB50205-2001 钢结构工程施工质量验收规范,七、单层钢结构安装,（一）支承面、地脚螺栓,(,锚栓,),位置的允许偏差,(mm),项 目,允许偏差,支承面,标高,3.0,水平度,l,1000,地脚螺栓(锚栓),螺栓中心偏移,5.0,预留孔中心偏移,10.0,17,GB50205-2001 钢结构工程施工质量验收规范,（二）地脚螺栓(锚栓)尺寸的偏差应符合表10.2.5 的规定。地脚螺栓(锚栓)的螺纹应受到保护。,地脚螺拴,(,锚栓,),尺寸的允许偏差,(mm),项 目,允许偏差,螺栓(锚栓)露出长度,+30.0 0.0,螺纹长度,+30.0 0.0,（三）,设计要求顶紧的节点，接触面不应少于70%紧贴，且边缘最大间隙不应大于0.8mm。,检查数量:,按节点数抽查10%，且不应少于3 个。,检验方法:,用钢尺及0.3mm 和0.8mm 厚的塞尺现场实测。,18,GB50205-2001 钢结构工程施工质量验收规范,（四）单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合如下规定。,检查数量:,对主要立面全部检查。对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。,检验方法:,采用经纬仪、全站仪等测量。,（1）主体结构的整体,垂直度,H,1000,，且不应大于,25.0,（2）主体结构的整体,平面弯曲,L,1500,，且不应大于,25.0,（五）钢柱等主要构件的中心线及标高基准点等标记应齐全。,检查数量:,按同类构件数抽查10%，且不应少于3 件。,检验方法:,观察检查。,19,GB50205-2001 钢结构工程施工质量验收规范,八、涂装,（一）涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定。处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等。,检查数量:,按构件数抽查10%，且同类构件不应少于3 件。,检验方法:,用铲刀检查和用现行国家标准涂装前钢材表面锈蚀等级和除锈等级GB8923 规定的图片对照观察检查。,20,GB50205-2001 钢结构工程施工质量验收规范,（二）涂料、涂装遍数、涂层厚度均应符合设计要求。当设计对涂层厚度无要求时，涂层干漆膜总厚度:室外应为150m，室内应为125m，其允许偏差为-25m。每遍涂层干漆膜厚度的允许偏差为-5m。,检查数量:,按构件数抽查10%，且同类构件不应少于3 件。,检验方法,:,用干漆膜测厚仪检查。每个构件检测5 处，每处的数值为3 个相距50mm测点涂层干漆膜厚度的平均值。,21,GB50205-2001 钢结构工程施工质量验收规范,（三）构件表面不应误涂、漏涂，涂层不应脱皮和返锈等。涂层应均匀、无明显皱皮、流坠、针眼和气泡等。,检查数量:,全数检查。,检验方法:,观察检查。,22,GB50205-2001 钢结构工程施工质量验收规范,（四）当钢结构处在有腐蚀介质环境或外露且设计有要求时，应进行涂层附着力测试，在检测处范围内，当涂层完整程度达到70%以上时，涂层附着力达到合格质量标准的要求。,检查数量,:,按构件数抽查1%，且不应少于3 件，每件测3 处。,检验方法:,按照现行国家标准漆膜附着力测定法GB1720 或色漆和清漆、漆膜的划格试验GB9286 执行。,23,GB50205-2001 钢结构工程施工质量验收规范,（五）涂装完成后，构件的标志、标记和编号应清晰完整。,（六）钢结构防火涂料的粘结强度、抗压强度应符合国家现行标准钢结构防火涂料应用技术规程CECS24:90 的规定。,检查数量:每使用100t 或不足100t 薄涂型防火涂料应抽检一次粘结强度；每使用500t 或不足500t 厚涂型防火涂料应抽检一次粘结强度和抗压强度。,24,GB50205-2001 钢结构工程施工质量验收规范,（七）薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求。厚涂型防火涂料涂层的厚度，80%及以上面积应符合有关耐火极限的设计要求，且最薄处厚度不应低于设计要求的85%。,检查数量,:,按同类构件数抽查10%，且均不应少于3 件。,检验方法,:,用涂层厚度测量仪、测针和钢尺检查。测量方法应符合国家现行标准钢结构防火涂料应用技术规程CECS24:90 的规定及本规范附录F。,25,GB50205-2001 钢结构工程施工质量验收规范,（八）薄涂型防火涂料涂层表面裂纹宽度不应大于0.5mm；厚涂型防火涂料涂层表面裂纹宽度不应大于1mm。,检查数量:,按同类构件数抽查10%，且均不应少于3 件。,检验方法:,观察和用尺量检查。,（九）防火涂料涂装基层不应有油污、灰尘和泥砂等污垢。,检查数量,:,全数检查。,检验方法,:,观察检查。,（十）防火涂料不应有误涂、漏涂，涂层应闭合无脱层、空鼓、明显凹陷、粉化松散和浮浆等外观缺陷，乳突已剔除。,检查数量,:,全数检查。,检验方法,:,观察检查。,26,不符合规范要求时的处理程序,当钢结构工程施工质量不符合本规范要求时，应按下列规定进行处理:,1、,经返工重做或更换构(配)件的检验批，应重新进行验收；,2、,经有资质的检测单位检测鉴定能够达到设计要求的检验批，应予以验收；,3、,经有资质的检测单位,检测鉴定达不到设计要求，,但经原设计单位核算认可能够,满足结构安全和使用功能的检验批，可予以验收；,4、,经返修或加固处理的分项、分部工程，,虽然改变外形尺寸但仍能满足安全使用要求，,可按处理技术方案和,协商文件进行验收。,5、,通过,返修或加固处理仍不能满足安全使用要求的,钢结构分部工程，,严禁验收。,27,谢 谢,谢谢大家！,28,
