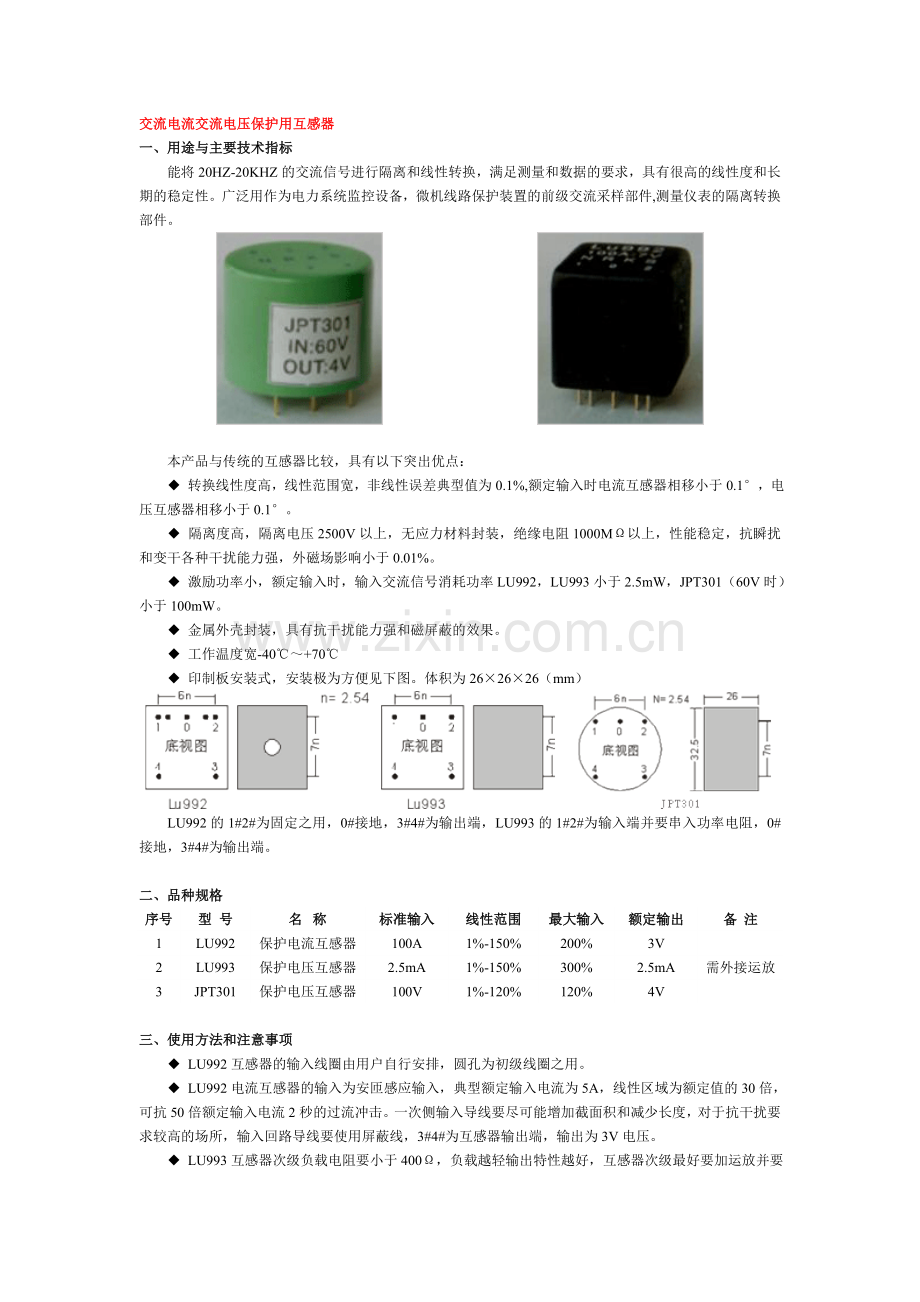

交流电流交流电压保护用互感器
一、用途与主要技术指标
　　能将20HZ-20KHZ的交流信号进行隔离和线性转换，满足测量和数据的要求，具有很高的线性度和长期的稳定性。广泛用作为电力系统监控设备，微机线路保护装置的前级交流采样部件,测量仪表的隔离转换部件。

　　本产品与传统的互感器比较，具有以下突出优点：
　　◆ 转换线性度高，线性范围宽，非线性误差典型值为0.1%,额定输入时电流互感器相移小于0.1°，电压互感器相移小于0.1°。
　　◆ 隔离度高，隔离电压2500V以上，无应力材料封装，绝缘电阻1000MΩ以上，性能稳定，抗瞬扰和变干各种干扰能力强，外磁场影响小于0.01%。
　　◆ 激励功率小，额定输入时，输入交流信号消耗功率LU992，LU993小于2.5mW，JPT301（60V时）小于100mW。
　　◆ 金属外壳封装，具有抗干扰能力强和磁屏蔽的效果。
　　◆ 工作温度宽-40℃～+70℃
　　◆ 印制板安装式，安装极为方便见下图。体积为26×26×26（mm）

　　LU992的1#2#为固定之用，0#接地，3#4#为输出端，LU993的1#2#为输入端并要串入功率电阻，0#接地，3#4#为输出端。

二、品种规格
序号
型 号
名  称
标准输入
线性范围
最大输入
额定输出
备 注
1
LU992
保护电流互感器
100A
1%-150%
200%
3V

2
LU993
保护电压互感器
2.5mA
1%-150%
300%
2.5mA
需外接运放
3
JPT301
保护电压互感器
100V
1%-120%
120%
4V

三、使用方法和注意事项
　　◆ LU992互感器的输入线圈由用户自行安排，圆孔为初级线圈之用。
　　◆ LU992电流互感器的输入为安匝感应输入，典型额定输入电流为5A，线性区域为额定值的30倍，可抗50倍额定输入电流2秒的过流冲击。一次侧输入导线要尽可能增加截面积和减少长度，对于抗干扰要求较高的场所，输入回路导线要使用屏蔽线，3#4#为互感器输出端，输出为3V电压。
　　◆ LU993互感器次级负载电阻要小于400Ω，负载越轻输出特性越好，互感器次级最好要加运放并要用电流输入方式的形式，使互感器的输出特性得到最好的发挥。
　　◆  LU993是外接输入限流电阻未知输入量型，其电阻R=（输入电压-0.5V）÷2.5mA。输入电阻一定要考虑功率，要选用大于四倍以上功率的优质电阻，输入电压为几伏～1000伏。
　　◆ 工作于3倍的额定电压时，LU993的初级激励功率也只有22.5mW,绝对不会损坏。
　　◆ LU992和JPT301输出电阻较低，对使用要求不高时，用户直接通过一般处理便可采集，对于装置采样要求较高的场所，用户需另加运算放大器进行阻抗匹配和其它处理。
