复合材料的模切技术.doc

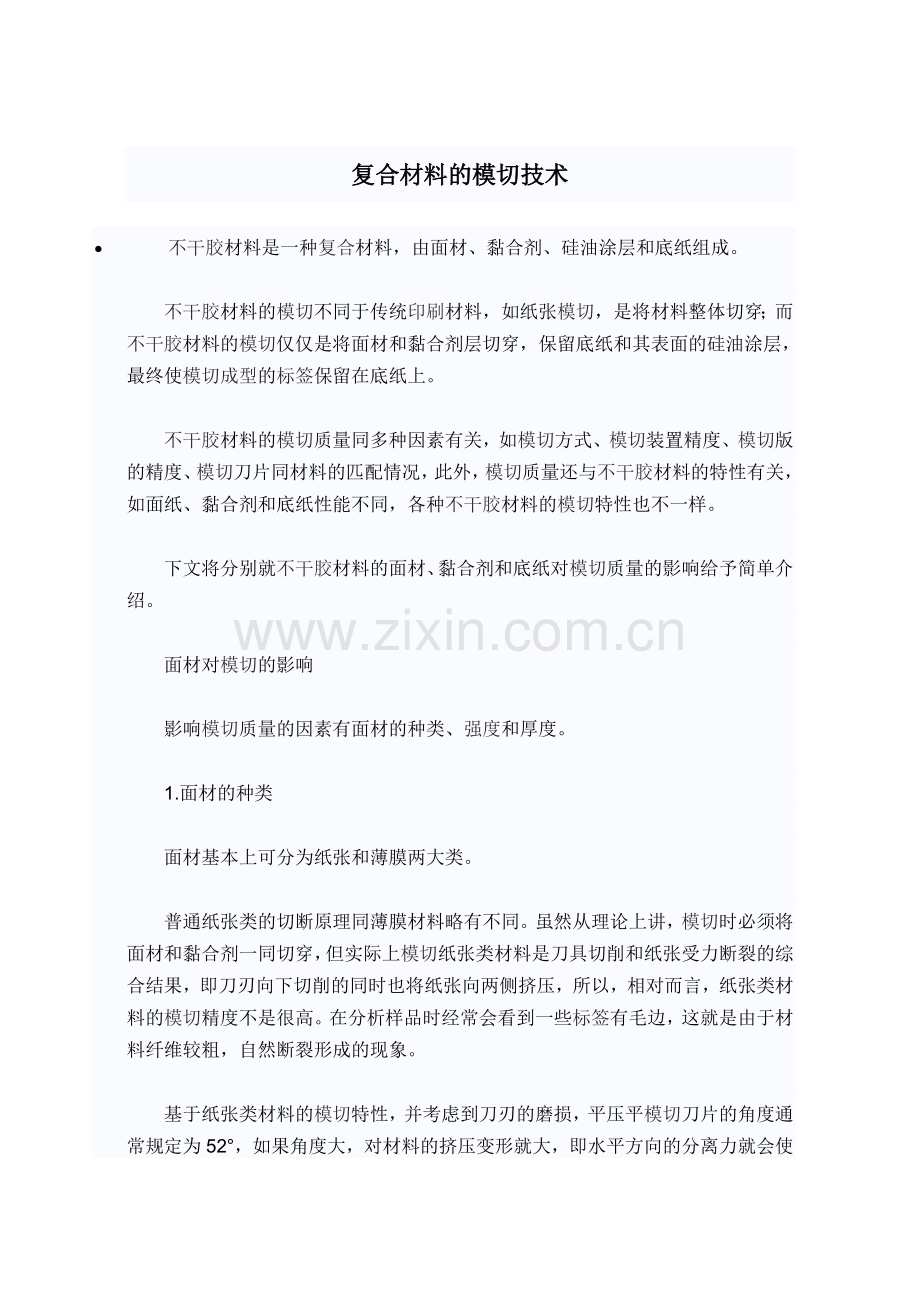

复合材料的模切技术
· 不干胶材料是一种复合材料，由面材、黏合剂、硅油涂层和底纸组成。

　　不干胶材料的模切不同于传统印刷材料，如纸张模切，是将材料整体切穿；而不干胶材料的模切仅仅是将面材和黏合剂层切穿，保留底纸和其表面的硅油涂层，最终使模切成型的标签保留在底纸上。

　　不干胶材料的模切质量同多种因素有关，如模切方式、模切装置精度、模切版的精度、模切刀片同材料的匹配情况，此外，模切质量还与不干胶材料的特性有关，如面纸、黏合剂和底纸性能不同，各种不干胶材料的模切特性也不一样。

　　下文将分别就不干胶材料的面材、黏合剂和底纸对模切质量的影响给予简单介绍。

　　面材对模切的影响

　　影响模切质量的因素有面材的种类、强度和厚度。

　　1.面材的种类

　　面材基本上可分为纸张和薄膜两大类。

　　普通纸张类的切断原理同薄膜材料略有不同。虽然从理论上讲，模切时必须将面材和黏合剂一同切穿，但实际上模切纸张类材料是刀具切削和纸张受力断裂的综合结果，即刀刃向下切削的同时也将纸张向两侧挤压，所以，相对而言，纸张类材料的模切精度不是很高。在分析样品时经常会看到一些标签有毛边，这就是由于材料纤维较粗，自然断裂形成的现象。

　　基于纸张类材料的模切特性，并考虑到刀刃的磨损，平压平模切刀片的角度通常规定为52°，如果角度大，对材料的挤压变形就大，即水平方向的分离力就会使材料断裂分离现象加剧。

　　薄膜类材料的模切，简单地说就是完全切穿的过程。因为薄膜类材料大多具有韧性，不会自然断裂，所以切穿三分之二是不适合的，必须完全切穿或者切穿五分之四的厚度，否则排废时会连同标签一同剥离。

　　因此，模切薄膜材料的刀刃要锋利，硬度要高，要采用小角度模切刀，刀刃角度通常为30°～42°。如果使用大角度的模切刀，不仅模切困难，而且如果刀刃不锋利还会出现面材切不穿，底纸断裂的情况，或者使成品标签的边缘出现翻边现象，造成渗胶。总之，模切薄膜的精度要高于纸张类材料，所以模切薄膜材料对设备精度、模切版的精度和底纸都有一定的要求。

　　2.面材的强度

　　面材的强度同面材的厚度、纤维（高分子）结构和自身的湿度有关。在不干胶材料的模切过程中，与面材关联最大的因素是排废速度。环境湿度越大，材料受潮后自身的强度就越弱，从而容易拉断，甚至无法排废。

　　设计版式时，要根据材料的强度，通过试验合理安排标签的排废尺寸和排废速度，这样不仅可以提高生产效率，还能减少材料浪费。

　　3.面材的厚度

　　材料的厚度直接影响模切的深度，材料越厚，越容易模切。因为材料越厚，模切的公差越大，切穿底纸的几率就越小。相对而言，材料薄，容易出现切穿底纸的故障。如在同一台平压平标签模切机上分别模切80g/m2和60g/m2，底纸相同的面材。结果发现：80g/m2的材料模切排废正常，而换上60g/m2的材料，模切时经常出现排废断裂、底纸切穿和掉标现象，需要经常停机，进行垫版，浪费很大。出现这类情况有多种原因，如果使用圆压圆模切方式或减小模切面积，使用精度高的设备等，这种现象可减少或避免。

　　所以模切薄型面材时，一定要在精度高的设备上进行，尽量减少模切面积（尤其是小标签），使用专业模切版生产商的模切版，另外还要注意垫版精度。

　　面材的厚度同强度成正比，直接影响排废速度。可分别用80g/m2和60g/m2的材料做排废对比试验；结果是前者比后者的生产效率提高了20%～30%。
