钢筋工程——施工技术交底记录.doc

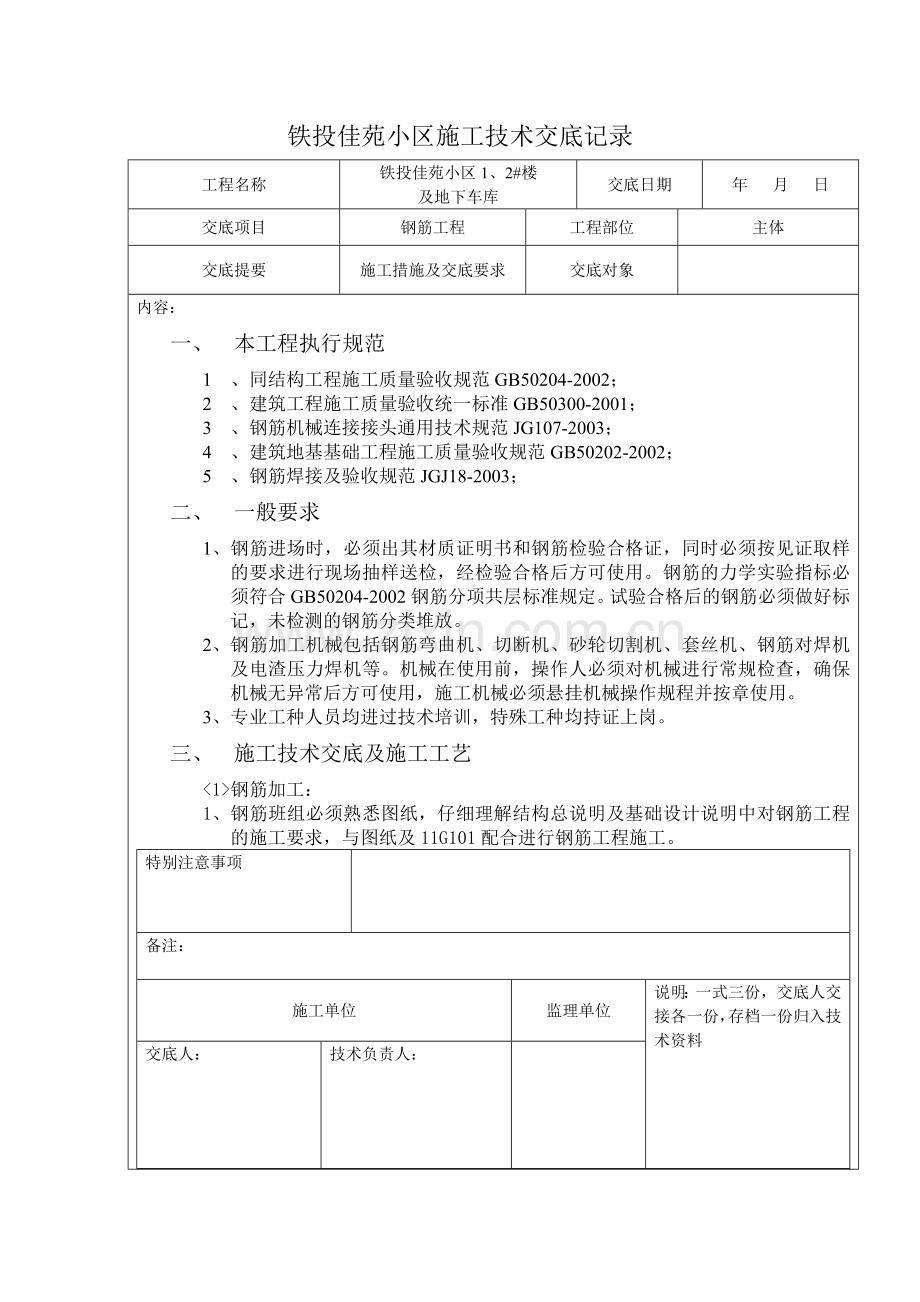

铁投佳苑小区施工技术交底记录
工程名称
铁投佳苑小区1、2#楼
及地下车库
交底日期
年 月 日
交底项目
钢筋工程
工程部位
主体
交底提要
施工措施及交底要求
交底对象

内容：
一、 本工程执行规范
1 、同结构工程施工质量验收规范GB50204-2002；
2 、建筑工程施工质量验收统一标准GB50300-2001；
3 、钢筋机械连接接头通用技术规范JG107-2003；
4 、建筑地基基础工程施工质量验收规范GB50202-2002；
5 、钢筋焊接及验收规范JGJ18-2003；
二、 一般要求
1、 钢筋进场时，必须出其材质证明书和钢筋检验合格证，同时必须按见证取样的要求进行现场抽样送检，经检验合格后方可使用。钢筋的力学实验指标必须符合GB50204-2002钢筋分项共层标准规定。试验合格后的钢筋必须做好标记，未检测的钢筋分类堆放。
2、 钢筋加工机械包括钢筋弯曲机、切断机、砂轮切割机、套丝机、钢筋对焊机及电渣压力焊机等。机械在使用前，操作人必须对机械进行常规检查，确保机械无异常后方可使用，施工机械必须悬挂机械操作规程并按章使用。
3、 专业工种人员均进过技术培训，特殊工种均持证上岗。
三、 施工技术交底及施工工艺
<1>钢筋加工：
1、 钢筋班组必须熟悉图纸，仔细理解结构总说明及基础设计说明中对钢筋工程的施工要求，与图纸及11G101配合进行钢筋工程施工。
特别注意事项

备注：
施工单位
监理单位
说明：一式三份，交底人交接各一份，存档一份归入技术资料
交底人：
技术负责人：

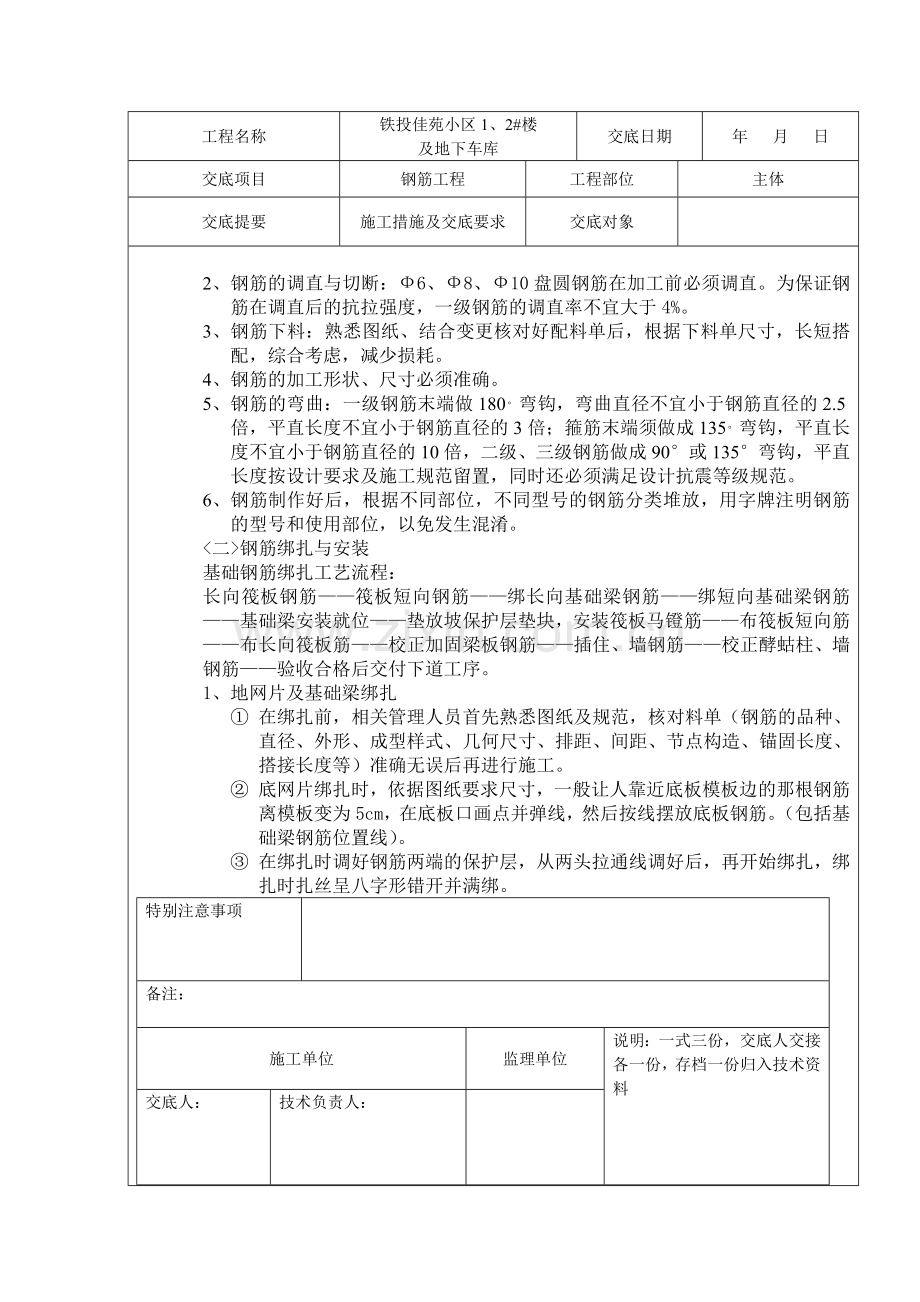

2、 钢筋的调直与切断：Ф6、Ф8、Ф10盘圆钢筋在加工前必须调直。为保证钢筋在调直后的抗拉强度，一级钢筋的调直率不宜大于4%。
3、 钢筋下料：熟悉图纸、结合变更核对好配料单后，根据下料单尺寸，长短搭配，综合考虑，减少损耗。
4、 钢筋的加工形状、尺寸必须准确。
5、 钢筋的弯曲：一级钢筋末端做180。弯钩，弯曲直径不宜小于钢筋直径的2.5倍，平直长度不宜小于钢筋直径的3倍；箍筋末端须做成135。弯钩，平直长度不宜小于钢筋直径的10倍，二级、三级钢筋做成90°或135°弯钩，平直长度按设计要求及施工规范留置，同时还必须满足设计抗震等级规范。
6、 钢筋制作好后，根据不同部位，不同型号的钢筋分类堆放，用字牌注明钢筋的型号和使用部位，以免发生混淆。
<二>钢筋绑扎与安装
基础钢筋绑扎工艺流程：
长向筏板钢筋——筏板短向钢筋——绑长向基础梁钢筋——绑短向基础梁钢筋——基础梁安装就位——垫放坡保护层垫块，安装筏板马镫筋——布筏板短向筋——布长向筏板筋——校正加固梁板钢筋——插住、墙钢筋——校正酵蛄柱、墙钢筋——验收合格后交付下道工序。
1、 地网片及基础梁绑扎
① 在绑扎前，相关管理人员首先熟悉图纸及规范，核对料单（钢筋的品种、直径、外形、成型样式、几何尺寸、排距、间距、节点构造、锚固长度、搭接长度等）准确无误后再进行施工。
② 底网片绑扎时，依据图纸要求尺寸，一般让人靠近底板模板边的那根钢筋离模板变为5cm，在底板口画点并弹线，然后按线摆放底板钢筋。（包括基础梁钢筋位置线）。
③ 在绑扎时调好钢筋两端的保护层，从两头拉通线调好后，再开始绑扎，绑扎时扎丝呈八字形错开并满绑。
特别注意事项

备注：
施工单位
监理单位
说明：一式三份，交底人交接各一份，存档一份归入技术资料
交底人：
技术负责人：

④ 摆放底板通保护层用砂浆垫块（或大理石垫块），每1m左右梅花形垫放，垫块分部密度不被压碎为宜。
⑤ 底网钢筋绑扎完后，再绑扎梁钢筋，梁钢筋绑扎完后摆放钢筋马镫或角钢马镫支撑，间距为1m左右为宜，在马镫上摆放纵横两排方向定位钢筋，画出间距线，上层网片筋和下层网片对齐，两端调制后，按线绑扎，绑扎成八字形满绑并绑扎牢，以免网片歪斜变形。
⑥ 基础梁与筏板中钢筋的搭接接头应相互错开，在任一接头中心至1.3倍的区段内，有接头钢筋搭接面积不得超过总面积的50%，且上部钢筋应在梁支座三分之一跨度内搭接，下部钢筋应在梁跨中的三分之一跨度内搭接。
⑦ 按照图纸绑扎柱、暗柱、墙、剪力墙插筋、地下室柱、墙的基础筏板，按规范留够搭接长度，用线锤把插筋吊垂直，使其不歪斜，移位等。
2、 柱钢筋绑扎
① 根据摆放出的位置线检查调整立筋，按钢筋配料单将柱钢筋运到现场，摆放整齐，同型号的箍筋必须垂直摆放。
② 将加工好的柱筋连接到柱立筋上，将箍筋按图纸要求在柱四角的纵向钢筋沿50线向下翻45cm外，为第一边箍筋，一次绑扎到顶板。箍筋与纵筋垂直设置，箍筋保证水平，绑完后垫上保护层垫块。
3、 剪力墙钢筋绑扎
① 将暗柱整体调整到垂直并固定，绑扎连梁，连梁主筋的高度按50线上翻至板面标高减去保护层。
② 按图纸设计的间距在每跨的端柱或暗柱上沿50线向下翻47处的两侧各固定一根水平筋，在中间部绑扎水平筋控制梯子筋，梯子
特别注意事项

备注：
施工单位
监理单位
说明：一式三份，交底人交接各一份，存档一份归入技术资料
交底人：
技术负责人：

筋的间距根据长短而定，立筋的上部采用控制立筋的水平梯子筋控制好立筋间距，然后依次按点绑扎墙体水平筋，交叉点全部成八字形满绑并扎牢，绑扎时将水品筋两端弯钩在端柱内与柱箍筋成水平放置，剪力墙的拉钩成梅花形放置之后用直口扳子将其拉钩成135°，挂号垫块。
4、 梁板钢筋绑扎
① 先跟据图纸，熟悉各构件的钢筋型号，成型样式，几何尺寸及钢筋间距，按钢筋加工料单将所需要钢筋提出并验收；合格后运至现场分梁号堆放整齐。
② 梁钢筋绑扎：安装钢筋时必须注意到梁主筋接头的位置，长度及锚固长度，先布主筋，上层钢筋弯钩朝下，下层弯钩朝上，调好梁筋末端在支座的锚固长度，然后在两侧主筋上画箍筋线，梁插筋与受力钢筋垂直，箍筋要平直，开口相互错开位置，梁端第一道箍筋距支座边距离不大于50mm，除图中特殊情况外，箍筋的加均为梁高的1.5倍。，主次梁交接处，主梁箍筋通长设置，在次梁两边的主梁上各加密三道箍筋，第一道箍筋距次梁边距离不大于50mm，所有梁纵向钢筋搭接部位箍筋全架d≦钢筋100，绑扎前将梁柱核心区的钢筋加密，并绑扎到位。二排钢筋与一排钢筋之间用Ф钢筋做垫筋，间距为2m，最后按间距1m将保护层垫好。
③ 现浇板绑扎:待模板支设完后，将模板上的垃圾、杂物清理干净并将垃圾、杂物等集中处理，按图纸设计要求在顶板模板上短向钢筋放在长向钢筋之上，绑扎时，注意钢筋两端在支座的锚固长度调好后再进行绑扎，扎丝成八字形相互错开并满绑。
④ 底板网片绑扎完毕后，按设计要求绑扎洞口加筋，安放垫块间距为800mm——1000mm梅花形布置，安装固定预埋件、电线管、预留洞等。
特别注意事项

备注：
施工单位
监理单位
说明：一式三份，交底人交接各一份，存档一份归入技术资料
交底人：
技术负责人：

⑤ 待电线管安装完毕后，再绑扎版面负弯矩筋，第一根分布筋从负弯矩的拐角开始绑扎，板面负筋钢筋马镫支设，一字型放置，以保证上层钢筋的位置正确。为防止板上部负弯矩筋被踩踏变形，在板面上铺好人行道，悬挂警示牌，各工种作业人员注意钢筋的成品保护。

四、 质量验收标准
1、 保证项目
① 钢筋的品种和质量，性能必须符合设计要求和有关标准规定。
② 加工的半成品钢筋必须符合图纸和有关规范要求。
③ 钢筋的表面必须清洁，带有颗粒状或片状生锈，经除锈后保留有麻点的钢筋严禁按原规格使用。
④ 钢筋的形状、规格、尺寸、数量、间距、锚固长度、搭接位置必须符合设计要求和规范要求。
⑤ 各直螺纹连接机械性能实验结果必须符合有关规范要求。
2、 基本项目
① 绑扎钢筋的缺口，松扣数量不得超过绑扣数量的10%，且不应集中。
② 弯钩朝向应正确。绑扎接头应符合施工规范的规定。
③ 用一级钢筋制作的箍筋，其弯钩角度和平直长度应符合规范的规定。
④ 对焊接头无横向裂纹和烧伤，焊包均匀，接头弯折不得大于4°，接头出钢筋轴线的偏移不得大于0.1d，且不大于2mm。
3、 允许偏差项目：见附表
特别注意事项

备注：
施工单位
监理单位
说明：一式三份，交底人交接各一份，存档一份归入技术资料
交底人：
技术负责人：

五、 成品保护
① 成型钢筋应按指点点堆放，挂牌标识用垫木垫放整齐，防止钢筋变形，锈蚀就，油污。
② 绑扎钢筋时应搭临时架子，不得蹬踩钢筋。
③ 妥善保护底板外露的防水层，以免被钢筋碰破。
④ 底板上下筋绑扎时，支撑与马镫绑牢固，防止操作时踩踏变形。
⑤ 安装电线管，水暖管或其他设施时，严禁随意切割或移动钢筋。
六、 安全文明施工
1、 搬运钢筋时要轻搬轻放，严禁随意抛掷钢筋。
2、 施工人员必须带好安全帽，穿防滑胶底鞋，电焊工佩戴绝缘手套。
3、 每道工序完成后，必须及时清理地面材料和垃圾，做到活完地清。
4、 钢筋工程施工要轻拿轻放，注意噪音影响。
5、 施工现场严禁吸烟。
6、 施工器械应有防护装置，应有可靠接地。
7、 搬运钢筋时，要注意安全防护，以免钢筋碰伤、挤伤人。
8、 不得踩踏成型钢筋。
9、 钢筋下角料及时清理，集中堆放，尽量利用。

特别注意事项

备注：
施工单位
监理单位
说明：一式三份，交底人交接各一份，存档一份归入技术资料
交底人：
技术负责人：

铁投佳苑小区施工技术交底记录
工程名称
铁投佳苑小区1、2#楼及地下车库
交底日期
年 月 日
交底项目
现浇砼浇筑及模板拆除
工程部位
基础及主体工程
交底提要

交底对象

内容：

特别注意事项

备注：
施工单位
监理单位
说明：一式三份，交底人交接各一份，存档一份归入技术资料
交底人：
技术负责人：

铁投佳苑小区施工技术交底记录
工程名称
铁投佳苑小区1、2#楼及地下车库
交底日期
年 月 日
交底项目
现浇砼浇筑及模板拆除
工程部位
基础及主体工程
交底提要

交底对象

内容：

特别注意事项

备注：
施工单位
监理单位
说明：一式三份，交底人交接各一份，存档一份归入技术资料
交底人：
技术负责人：

铁投佳苑小区施工技术交底记录
工程名称
铁投佳苑小区1、2#楼及地下车库
交底日期
年 月 日
交底项目
现浇砼浇筑及模板拆除
工程部位
基础及主体工程
交底提要

交底对象

内容：

特别注意事项

备注：
施工单位
监理单位
说明：一式三份，交底人交接各一份，存档一份归入技术资料
交底人：
技术负责人：

附表1 允许偏差项目
项次
项目
允许偏差（mm）
检测方法
1
网的长度、宽度
±10
尺量连续三档
2
网眼尺寸
绑扎
±20
取其最大值
3
骨架的宽度、高度
±5
尺量检查
4
骨架的长度
±10
尺量检查
5
箍筋、构造筋间距
±20
尺量连续三档取其最大值
6
受力钢筋
间距
±10
尽量取其中间各一点取其最大值
排距
±5
7
钢筋弯起点位移
20
尺量检查
8
焊接预埋件
中心线位移
5
水平高差
3
9
受力钢筋保护层
基础
±10
梁、柱
±5
板、墙
±3

附表2 钢筋保护层要求 （单位：mm）
结构部位
保护层厚度
结构部位
保护层厚度
筏基底板（下部）
40
筏基外墙
侧外35
内侧25
筏基底板（上部
25
筏基内墙
25
基础梁
35
柱
35

附表3 钢筋加工的允许偏差 （单位：mm）
项目
允许偏差
检查方法
受力钢筋顺长度方向全长尺寸
±10
钢尺检查
弯起钢筋的弯折位置
±20
箍筋
±5
