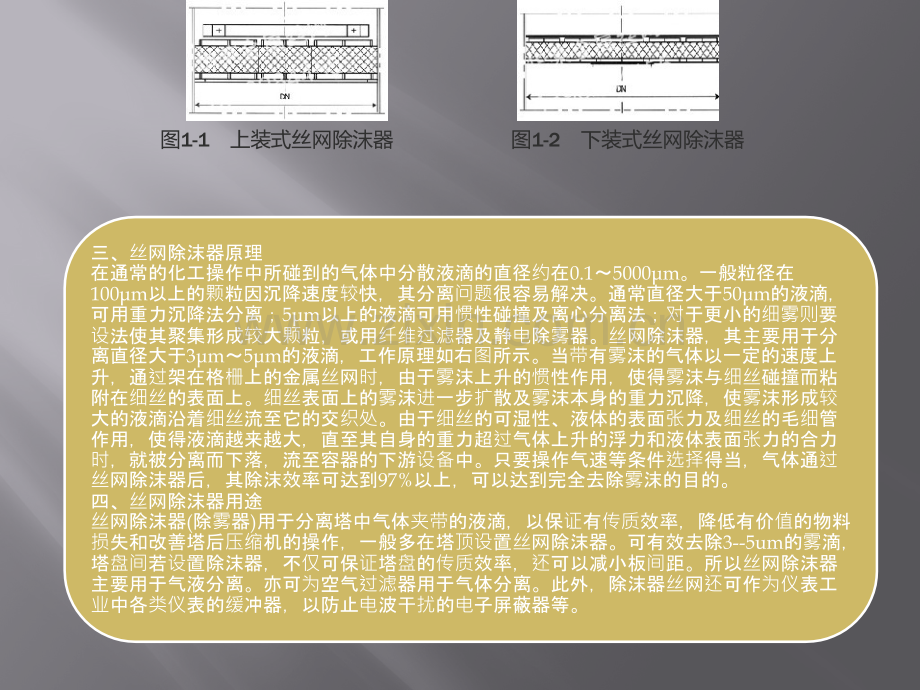

三、丝网除沫器原理在通常的化工操作中所碰到的气体中分散液滴的直径约在0.15000m。一般粒径在100m以上的颗粒因沉降速度较快，其分离问题很容易解决。通常直径大于50m的液滴，可用重力沉降法分离；5m以上的液滴可用惯性碰撞及离心分离法；对于更小的细雾则要设法使其聚集形成较大颗粒，或用纤维过滤器及静电除雾器。丝网除沫器，其主要用于分离直径大于3m5m的液滴，工作原理如右图所示。当带有雾沫的气体以一定的速度上升，通过架在格栅上的金属丝网时，由于雾沫上升的惯性作用，使得雾沫与细丝碰撞而粘附在细丝的表面上。细丝表面上的雾沫进一步扩散及雾沫本身的重力沉降，使雾沫形成较大的液滴沿着细丝流至它的交织处。由于细丝的可湿性、液体的表面张力及细丝的毛细管作用，使得液滴越来越大，直至其自身的重力超过气体上升的浮力和液体表面张力的合力时，就被分离而下落，流至容器的下游设备中。只要操作气速等条件选择得当，气体通过丝网除沫器后，其除沫效率可达到97%以上，可以达到完全去除雾沫的目的。四、丝网除沫器用途丝网除沫器(除雾器)用于分离塔中气体夹带的液滴，以保证有传质效率，降低有价值的物料损失和改善塔后压缩机的操作，一般多在塔顶设置丝网除沫器。可有效去除3-5um的雾滴，塔盘间若设置除沫器，不仅可保证塔盘的传质效率，还可以减小板间距。所以丝网除沫器主要用于气液分离。亦可为空气过滤器用于气体分离。此外，除沫器丝网还可作为仪表工业中各类仪表的缓冲器，以防止电波干扰的电子屏蔽器等。图1-1上装式丝网除沫器 图1-2下装式丝网除沫器 五、丝网除沫器标准五、丝网除沫器标准HG5-1404-81、HG5-1405-81、HG5-1406-81HG5-1404-81升气管型、HG5-1405-81缩径型、HG5-1406-81全径型丝网除沫器直径从300mm至6400mm，有100mm和150mm两种丝网高度。订货时只需提供图号及采用的材质。标记示例：HG5-1406-81-11，304/304即表示格栅和丝网均采用304不锈钢，全径型上装式，直径为1600mm，高度100mm的丝网除沫器。HG/T21618-1998丝网除沫器新标准合并了升气管型、缩径型和全径型的三种安装形式；并且提出了SP、HP、DP和HR四种网型和扩大了材料选用的种类；并在设置规格尺寸的间隔密度有所增加。标记示例：HG/T21618丝网除沫器 S 1600-100 SP 304/304 即表示格栅和丝网均采用304不锈钢，上装式，直径为1600mm，高度100mm，网型采用SP的丝网除沫器。HG/T21586-98抽屉式丝网除沫器此标准主要适用于经常需要清洗或更换除沫器元件的场合，例如硫酸装置的干燥塔和吸收塔。其选用的公称直径范围为DN300mmDN5000mm共56种。订货时只需提供图号及选用的材质（其中316L、NS-80及RS-2为硫酸装置选用的丝网材料）。标记示例：HG/T21586.11-98WME-1600-100NS-80/Q235-A即表示丝网采用NS-80，格栅采用碳钢的直径为1600mm，高度100mm的抽屉式丝网除沫器六、非标丝网除沫器六、非标丝网除沫器丝网除沫器的应用非常广泛，我厂可为用户制作各种特殊形状及替代进口的各类除沫器。例如波浪型、嵌入型、外装型、SWD1型、方形、长方形及不规则型等等。除沫器的厚度和密度都可根据用户的需求生产。凡选用我厂产品的用户，若有需要，我厂均可提供配套的除沫器安装图和支承件零件图。七、丝网除沫器材质、丝网除沫器材质丝网除沫器用316和316L是常用的奥氏体不锈钢。同标准的304不锈钢相比较，316和316L对硫酸、硫化物溶液、钠及锰的盐溶液、盐酸溶液及磷酸溶液的耐蚀性都优于304，对醋酸、蚁酸、甲酸和热碱溶液也具有良好的耐蚀性。此类钢的含碳量较低,故焊接后可不进行热处理,尤其是称为超低碳不锈钢的316L,抗晶间腐蚀性能优于316，因此耐蚀性能更好。
