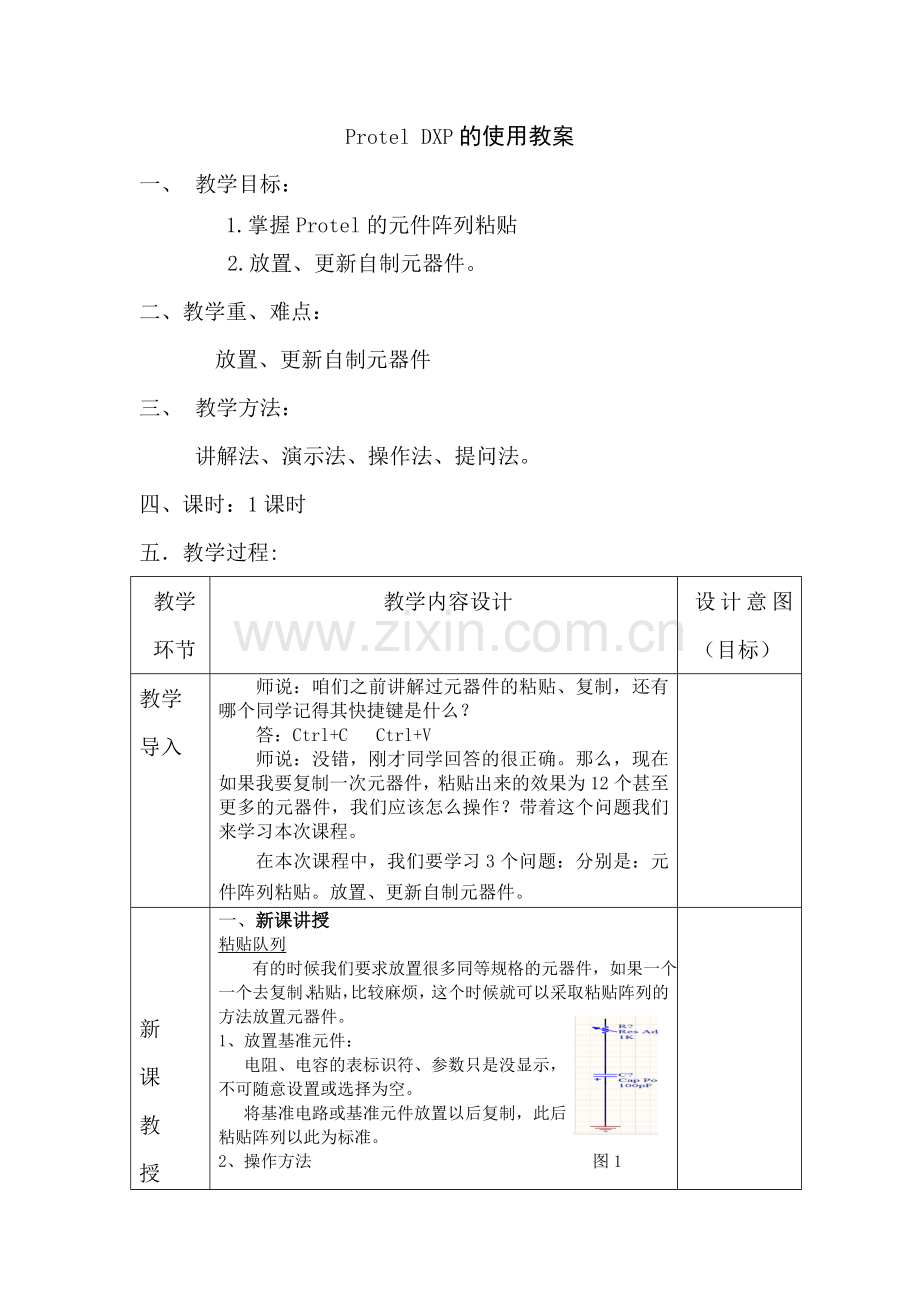

Protel DXP的使用教案
一、 教学目标：
1.掌握Protel的元件阵列粘贴
2.放置、更新自制元器件。
二、教学重、难点：
放置、更新自制元器件
三、 教学方法：
讲解法、演示法、操作法、提问法。
四、课时：1课时
五．教学过程:
教学环节
教学内容设计
设计意图（目标）
教学
导入
师说：咱们之前讲解过元器件的粘贴、复制，还有哪个同学记得其快捷键是什么？
答：Ctrl+C Ctrl+V
师说：没错，刚才同学回答的很正确。那么，现在如果我要复制一次元器件，粘贴出来的效果为12个甚至更多的元器件，我们应该怎么操作？带着这个问题我们来学习本次课程。
在本次课程中，我们要学习3个问题：分别是：元件阵列粘贴。放置、更新自制元器件。

新
课
教
授
一、 新课讲授
粘贴队列
有的时候我们要求放置很多同等规格的元器件，如果一个一个去复制、粘贴，比较麻烦，这个时候就可以采取粘贴阵列的方法放置元器件。
1、 放置基准元件：
电阻、电容的表标识符、参数只是没显示，
不可随意设置或选择为空。
将基准电路或基准元件放置以后复制，此后
粘贴阵列以此为标准。
2、操作方法 图1
①开始阵列粘贴。打开菜单栏“粘贴阵列”，在弹出的对话框中设置。

图2
②当鼠标变成十字型，选择要粘贴的位置。

图3

课堂练 习
1、 操作老师所演示的电路粘贴阵列。
2、 尝试完成如下图的电阻阵列粘贴。

先讲解，后巩固练习
新 课讲 授
放置自制元器件
之前我们已经学习过怎么放置自制元器件，今天我们学习怎么从元件库中查找自制元器件。
1、新建PCB项目，原理图项目

2、PCB项目的子目录下新建“原理图库”

3、打开库文件，此时就可以通过元件库打开自制的元器件，并放置。
更新自制元器件
之前学过自制元器件的绘制，今天我们学习怎么更新自制元器件，主要讲解数码管的更新。
1、 打开自制原理图库文件。
2、 对数码管进行修改。（将小数点修改成空心、透明）
修改前 修改后
3、 保存修改结果
4、 更新原理图，此时原理图中放置的数码管也随之变成空心、透明。

先大致性的帮学生回忆下，数码管的画法。
看学生的掌握情况，实时的调整我教学进度。

课 堂
练习
1、操作老师所演示的数码管更新。
2、尝试改变数码管外围矩形的颜色、多边形的填充颜色。

课 堂
小 结
本次咱们一共学习了三个知识点，包括元件的粘贴阵列、自制元器件的放置、自制元件的更新

实 训
反 思
