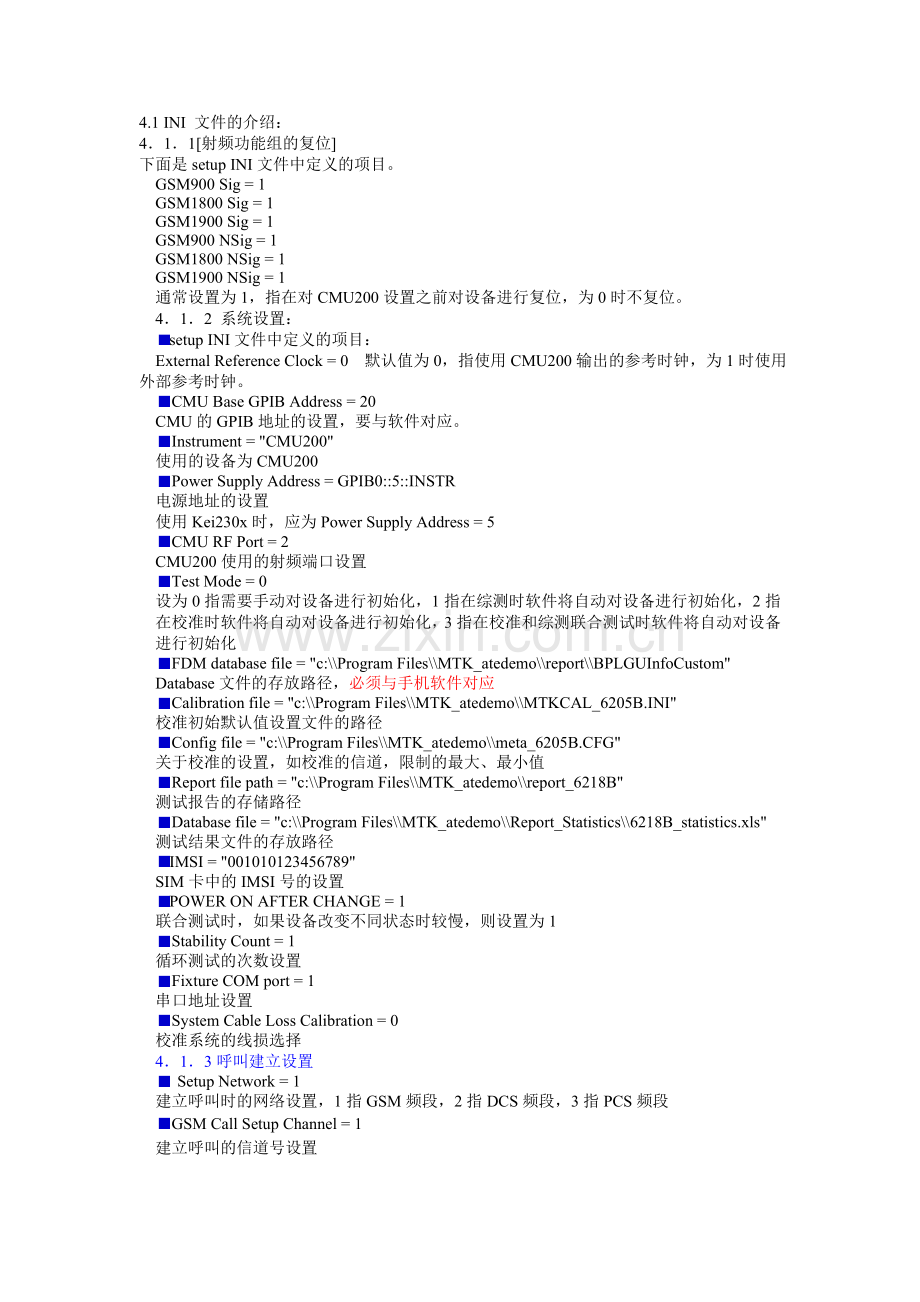

4.1 INI 文件的介绍：
4．1．1[射频功能组的复位]
下面是setup INI文件中定义的项目。
GSM900 Sig = 1
GSM1800 Sig = 1
GSM1900 Sig = 1
GSM900 NSig = 1
GSM1800 NSig = 1
GSM1900 NSig = 1
通常设置为1，指在对CMU200设置之前对设备进行复位，为0时不复位。
4．1．2 系统设置：
setup INI文件中定义的项目：
External Reference Clock = 0 默认值为0，指使用CMU200输出的参考时钟，为1时使用外部参考时钟。
CMU Base GPIB Address = 20
CMU的GPIB地址的设置，要与软件对应。
Instrument = "CMU200"
使用的设备为CMU200
Power Supply Address = GPIB0::5::INSTR
电源地址的设置
使用Kei230x时，应为Power Supply Address = 5
CMU RF Port = 2
CMU200使用的射频端口设置
Test Mode = 0
设为0指需要手动对设备进行初始化，1指在综测时软件将自动对设备进行初始化，2指在校准时软件将自动对设备进行初始化，3指在校准和综测联合测试时软件将自动对设备进行初始化
FDM database file = "c:\\Program Files\\MTK_atedemo\\report\\BPLGUInfoCustom"
Database文件的存放路径，必须与手机软件对应
Calibration file = "c:\\Program Files\\MTK_atedemo\\MTKCAL_6205B.INI"
校准初始默认值设置文件的路径
Config file = "c:\\Program Files\\MTK_atedemo\\meta_6205B.CFG"
关于校准的设置，如校准的信道，限制的最大、最小值
Report file path = "c:\\Program Files\\MTK_atedemo\\report_6218B"
测试报告的存储路径
Database file = "c:\\Program Files\\MTK_atedemo\\Report_Statistics\\6218B_statistics.xls"
测试结果文件的存放路径
IMSI = "001010123456789"
SIM卡中的IMSI号的设置
POWER ON AFTER CHANGE = 1
联合测试时，如果设备改变不同状态时较慢，则设置为1
Stability Count = 1
循环测试的次数设置
Fixture COM port = 1
串口地址设置
System Cable Loss Calibration = 0
校准系统的线损选择
4．1．3呼叫建立设置
Setup Network = 1
建立呼叫时的网络设置，1指GSM频段，2指DCS频段，3指PCS频段
GSM Call Setup Channel = 1
建立呼叫的信道号设置

GSM BCCH Channel = 32
广播控制信道的设置
DCS Call Setup Channel = 512
DCS建立呼叫的信道设置
DCS BCCH Channel = 700
DCS广播控制信道的设置
PCS Call Setup Channel = 512
PCS建立呼叫的信道设置
PCS BCCH Channel = 700
PCS广播控制信道的设置
GSM850 Call Setup Channel = 128
GSM850建立呼叫的信道设置
GSM850 BCCH Channel = 128
GSM850广播控制信道的设置
BCCH RF LEVEL = -60
下行广播控制信道电平
BS TCH LEVEL = -80.5
基站业务信道电平
Triple Band = 0
设置为1时要进行PCS的测试
DCS Band = 1
为1指综测时要测DCS
GSM Band = 1
为1指综测时要测GSM
GSM850 Band = 0
为1时，综测要测GSM850
GPRS TEST = 0
为1时要进行GPRS的测试
4．1．4 信令测试
Power Measment Burst = 10
定义功率测试时，要测的Burst的数量
Average Burst Power = 1
为1指要进行平均功率的测试
Peak Burst Power = 1
为1指要进行峰值功率的测试
PVT Match = 1
为1指进行功率时间模板测试
Modulation Measment Burst = 10
定义调制频谱测试时所要测试的Burst数量
Phase Error Peak = 1
为1指要进行相位峰值误差的测试
Phase Error RMS = 1
为1指要进行相位均方值误差的测试
Frequency Error = 1
为1指要进行频率误差的测试
ORFS MOD Burst = 10
定义调制频谱测试时，所要测试的Burst的数量
Spectrum Modulation = 1
为1指要进行调制频谱的测试
ORFS Switch Burst = 10
定义开关频谱测试时，所要测试的Burst的数量
Spectrum Switch = 1
为1指要进行开关频谱的测试
Rx Quality = 0
是否进行接收质量的测试
RX Level = 0
是否进行接收电平的测试
RFER = 0
是否进行误码率的测试
BBB = 0
是否进行Bust By Burst的误码率测试
GSM Rx Meas Level = -100
定义GSM测试误码率时的下行功率
DCS Rx Meas Level = -100
定义DCS测试误码率时的下行功率
PCS Rx Meas Level = -100
定义PCS测试误码率时的下行功率
Rx RFER Burst = 128
定义测试时的Burst数量
Rx BBB Burst = 88
定义Bust By Burst的误码率测试时，要测的Burst数量
GSM Output Loss = 0.6
GSM输出补偿设置
GSM Input Loss = 0.6
GSM输入补偿的设置
DCS Out Loss = 1.2
DCS输出补偿的设置
DCS Inp Loss = 1.2
DCS输入补偿的设置
PCS Out Loss = 1.3
PCS输出补偿的设置
PCS Inp Loss = 1.3
PCS输入补偿的设置
Location update timeout = 50
位置更新的延时设置
Timing Error Limit = 5（bit）
时间提前量的限制设置
RX Level Limit = 27
接收电平的限制设置
RX Quality Limit = 3
接收质量的限制设置
Stop Condition = 0
停止条件的设置，为0指无论中间的测试项目是否通过，都要继续进行测试，直到测试结束，为1指当有测试Fail的项目时，则停止测试
Version New = 0
当使用的综测仪的版本大于3.5时，或RAM>256M时，可以设为1，以设置其进行并行的测试，旧版本设为1时将增加测试时间
Final Test With Calibration = 1
设为1指进行综测和校准的联合测试
Wireless Test = 0
为1指进行耦合测试
Get Barcode = 1
读取并检查板测状态
RX ClassII Limit = 1.5
接收误码率ClassII的限制设置
RX ClassIb Limit = 1.5
接收误码率ClassIb的限制设置
Default Test Items = 1
综测提供了两种模式，为1时，将按照[Signalling Measurement]中的定义进行测试，为0时将按照[GSM xx]中的设置进行测试
Check BarCode Delay = 15.0
检测板号延时设置（综测前检测板测是否通过时，要进行板号的读取）
Handover Delay Time = 0.5
测试频段Handover的延时设置
BER MEAS MODE = 0
为0时进行单时隙的测试，为1时将进行连续时隙的测试
BER Continuous Meas Delay = 1.5
定义Ber连续测试模式的测试延时
Mobile Report RxQ Delay = 1.5
接收质量测试的延时设置，（延时以便得到正确的移动台测试值）
MT Call = 0
为0时手机将拨号112以进行呼叫建立，为1时，指设备将呼叫移动台进行通信连
接
GSM850 Rx Meas Level = -100
当“default testing items”为1时，ATE将使用此值进行BER的测试
6218B Normal Baud Rate = 115200
定义6218B的通信波特率
6205B Normal Baud Rate = 57600
定义6205B的通信波特率
RX Level Limit MAX = 31
接收电平的最大值设置
4．1．5校准设置
GSMN OUT LOSS = 0.6
非信令模式下GSM的输出损耗设置
GSMN INP LOSS = 0.6
非信令模式下GSM的输入损耗设置
DCSN OUT LOSS = 1.2
非信令模式下DCS的输出损耗设置
DCSN INP LOSS = 1.2
非信令模式下DCS的输入损耗设置
COM PORT = 4
串口端口设置
Auto Barcode = 0
为1时，软件将自动生成板号
Auto Barcode Step = 1
板号自动生成时的增加步长设置
ADC Calibration = 0
为1将进行ADC的校准
Frequency Bank with PCS = 0
定义是否进行PCS频段的校准
BB Chip Type = "6205B"
定义芯片类型
CO GSM900 = 70
从CFG文件中读取GSM校准信道的值
CO DCS1800 = 700
从CFG文件中读取DCS校准信道的值
CO PCS1900 = 660
从CFG文件中读取PCS校准信道的值
PCSN OUT LOSS = 1.3
设置非信令模式下测试PCS时的输出线损
PCSN INP LOSS = 1.3
设置非信令模式下测试PCS时的输入线损
Enter META Mode Timeout = 10000
设置进入META模式的延时
Enter META Timer Delay = 2.0
校准时，当电源控制异常时，可以调整此项设置
AFC Calibration = 1
为1时将进行AFC校准
Pathloss Calibration = 1
为1时将进行路径损耗校准
APC Calibration = 1
是否进行APC校准
APC Check = 1
为1时将进行APC的检测
Frequency Bank with GSM850 = 0
为1时将进行GSM850的校准
Frequency Bank with GSM900 = 1
为1时将进行GSM900的校准
Frequency Bank with DCS1800 = 1
为1时将进行GSM1800的校准
Add Calibration Status = 1
为1时将把校准结果加入条码的60，61位
如： PASS : char[60]=’1’ , char[61]=’0’
FAIL : char[60]=’0’, char[61]=’1’
4．1．6 IMEI设置
Scan IMEI = 0
为1时，可以使用扫描仪扫描条码，软件会将IMEI号写入手机
4．1．7综测发射测试检测：
下面是CFG文件中定义的综测和校准PCL限制表：
GSM900_MAX_P = "6.0,8.0,10.0,12.0,13.8,15.8,17.8,19.8,21.8,23.8,25.8,27.8,29.5,31.0,32.9,"
GSM900_MIN_P = "4.0,6.0,8.0,10.0,12.5,14.5,16.5,18.5,20.5,22.5,24.5,26.5,28.5,30.0,31.7,"
DCS1800_MAX_P = "2.0,3.5,5.0,7.0,9.0,11.0,12.5,14.5,16.5,18.5,20.5,22.5,24.5,26.5,28.0,31.0,"
DCS1800_MIN_P = "0.0,1.5,3.5,5.0,7.0,9.0,11.5,13.5,15.5,17.5,19.5,21.5,23.5,25.0,27.0,28.7,"
PCS1900_MAX_P = "0.5,2.5,4.5,6.5,8.5,10.5,12.5,14.5,16.5,18.5,20.5,22.5,24.5,26.5,28.5,30.5,"
PCS1900_MIN_P = "-0.5,1.5,3.5,5.5,7.5,9.5,11.5,13.5,15.5,17.5,19.5,21.5,23.5,25.5,27.5,29.5,"
频率和相位误差的限制表：
GSM_Freq_Error_Limit = 90
DCS_Freq_Error_Limit = 180
PCS_Freq_Error_Limit = 190
Phase_Error_Peak_Limit = 20
Phase_Error_RMS_Limit = 5

Spectrum due to switching enable = "1,0,0,1,"
开关频谱和调制频谱的偏移量的定义："1,0,0,1," 指使用+/- 400k 和+/-1.8M的偏移量进行测试
Spectrum due to Switching +400kHz= -31.182460
Spectrum due to Switching -400kHz= -29.590330
Spectrum due to Switching +600kHz= -35.207820
Spectrum due to Switching -600kHz= -32.279390
Spectrum due to Switching +1.2MkHz= -34.092160
Spectrum due to Switching -1.2MkHz= -38.503780
Spectrum due to Switching +1.8MHz= -43.583010
Spectrum due to Switching -1.8MHz= -46.116880
Spectrum due to modulation enable = "0,0,0,1,0,0,0,0,0,0,1,"
Spectrum due to Modulation +100kHz= -8.557312
Spectrum due to Modulation -100kHz= -8.777496
Spectrum due to Modulation +200kHz= -34.214780
Spectrum due to Modulation -200kHz= -34.015660
Spectrum due to Modulation +250kHz= -39.874850
Spectrum due to Modulation -250kHz= -38.849580
Spectrum due to Modulation +400kHz= -61.613100
Spectrum due to Modulation -400kHz= -62.010590
Spectrum due to Modulation +600kHz= -66.382050
Spectrum due to Modulation -600kHz= -66.253600
Spectrum due to Modulation +800kHz= -66.471500
Spectrum due to Modulation -800kHz= -67.809330
Spectrum due to Modulation +1MHz= -68.384120
Spectrum due to Modulation -1MHz= -68.194400
Spectrum due to Modulation +1.2MHz= -69.887570
Spectrum due to Modulation -1.2MHz= -71.136630
Spectrum due to Modulation +1.4MHz= -73.157710
Spectrum due to Modulation -1.4MkHz= -72.516720
Spectrum due to Modulation +1.6MHz= -74.163570
Spectrum due to Modulation -1.6MHz= -76.117770
Spectrum due to Modulation +1.8MHz= -76.022610
Spectrum due to Modulation -1.8MHz= -78.223210
Spectrum due to switch limit = "-10.0,-10.0,-21.0,-21.0,-21.0,-21.0,-24.0,-24.0,"
开关频谱的限制值
Spectrum due to modulation limit Line0001 = "0.5,0.5,-30.0,-30.0,-33.0,-33.0,-55.0,-55.0,-60.0,-60.0,-60.0,-60.0,-60.0,-60.0,"
调制频谱的限制值
4．1．板号
Barcode = "S4716A0007 00"
定义板号的起始值
Barcode Limit = "MT012345678901234569"
滤除未定义的板号，检测写入的板号位数。
4．1．9 测试报告
Part Number = "MTK_6205B"
Batch = "02"
Revision = "W04.24"
Serial Number = "000001"
以上是加入测试报告的信息
4．1．10错误代码（错误代码可以自己定义）
· Lacation update Fail = 101
MT Call Fail = 102
Call Drop = 103
综测错误代码
Average Burst Power Fail = 104
Peak Burst Power Fail = 105
PVT Match Fail = 106
Timing Error Fail = 107
Phase Error Peak Fail = 108
Phase Error RMS Fail = 109
Frequency Error Fail = 110
Spectrum due to Modulation Fail = 111
Spectrum due to Switching Fail = 112
Rx Quality Fail = 113
Rx Level Fail = 114
BER Fail = 115
META DLL的错误代码
METAAPP_GET_AVAILABLE_HANDLE_FAIL = 201
METAAPP_OPEN_UART_FAIL = 202
METAAPP_CLOSE_UART_FAIL = 203
METAAPP_BOOT_FAIL = 204
METAAPP_BOOT_STOP_FAIL = 205
METAAPP_INIT_FAIL = 206
METAAPP_WAIT_FOR_TARGET_READY_FAIL = 207
METAAPP_COMM_SET_BAUD_RATE_FAIL = 208
METAAPP_COMM_START_FAIL = 209
METAAPP_COMM_STOP_FAIL = 210
METAAPP_CONNECT_WITH_TARGET_FAIL = 211
METAAPP_DISCONNECT_WITH_TARGET_FAIL = 212
METAAPP_RF_SELECT_BAND_FAIL = 213
METAAPP_RF_SELECT_BAND_CNF_FAIL = 214
METAAPP_RF_AFC_MEASURE_FAIL = 215
METAAPP_RF_AFC_MEASURE_CNF_FAIL = 216
METAAPP_RF_AFC_SET_DAC_VALUE_FAIL = 217
METAAPP_RF_AFC_SET_DAC_VALUE_CNF_FAIL = 218
METAAPP_RF_PM_FAIL = 219
METAAPP_RF_NB_TX_FAIL = 220
METAAPP_RF_NB_TX_CNF_FAIL = 221
METAAPP_RF_SET_APC_LEVEL_DAC_FAIL = 222
METAAPP_RF_SET_APC_LEVEL_DAC_CNF_FAIL = 223
METAAPP_RF_STOP_FAIL = 224
METAAPP_RF_STOP_CNF_FAIL = 225
METAAPP_NVRAM_INIT_FAIL = 226
METAAPP_NVRAM_AFC_SLOPE_INVALID_FAIL = 227
METAAPP_NVRAM_AGC_PATHLOSS_LEN_FAIL = 228
METAAPP_NVRAM_GET_REC_LEN_FAIL = 229
METAAPP_NVRAM_GET_RAMPTABLE_LEN_FAIL = 230
METAAPP_NVRAM_COMPOSE_AGC_PATHLOSS_FAIL = 231
METAAPP_NVRAM_DECOMPOSE_AGC_PATHLOSS_FAIL = 232
METAAPP_NVRAM_COMPOSE_RAMPTABLE_FAIL = 233
METAAPP_NVRAM_DECOMPOSE_RAMPTABLE_FAIL = 234
METAAPP_NVRAM_SET_REC_FIELD_VALUE_FAIL = 235
METAAPP_NVRAM_GET_REC_FIELD_VALUE_FAIL = 236
METAAPP_NVRAM_COMPOSE_ADC_CAL_TABLE_FAIL = 237
METAAPP_NVRAM_DECOMPOSE_ADC_CAL_TABLE_FAIL = 238
METAAPP_NVRAM_COMPOSE_BARCODE_FAIL = 239
METAAPP_NVRAM_DECOMPOSE_BARCODE_FAIL = 240
METAAPP_NVRAM_COMPOSE_IMEI_FAIL = 241
METAAPP_NVRAM_DECOMPOSE_IMEI_FAIL = 242
METAAPP_NVRAM_WRITE_FAIL = 243
METAAPP_NVRAM_WRITE_CNF_FAIL = 244
METAAPP_NVRAM_READ_FAIL = 245
METAAPP_NVRAM_READ_CNF_FAIL = 246
METAAPP_FILE_READ_FAIL = 247
METAAPP_FILE_WRITE_FAIL = 248
METAAPP_IMEI_CALCULATE_CD_FAIL = 249
METAAPP_ADC_READ_FROM_NVRAM_CNF_FAIL = 250
METAAPP_ADC_MEASURE_FAIL = 251
METAAPP_ADC_MEASURE_CNF_FAIL = 252
METAAPP_TIMEOUT_FAIL = 253
校准信息代码
AFC Calibration Fail = 254
Pathloss Calibration Fail = 255
APC Calibration Fail = 256
ADC Calibration Fail = 257
4．1．11 GSM xxx
如下进行测试信道的定义。
[GSM 1]
Active = 1
TCH = 3 ----------------------à定义业务信道
PCL = 5 --------------------------à定义功率等级
Output Loss = 1.6 --------------------------à定义线损
Input Loss = 0.3
Average Burst Power = 1 --------------------------à进行平均功率测试
Peak Burst Power = 1 --------------------------à进行峰值功率测试
PVT Match = 1 --------------------------à进行功率时间模板测试
Timing Error = 1 --------------------------à进行时间提前量的测试
Phase Error Peak = 1 --------------------------à进行相位峰值的测试
Phase Error RMS = 1 -------------------------à进行相位均方根误差的测试
Frequency Error = 1 --------------------------à进行频率的测试
Spectrum Modulation = 1 --------------------------à进行调制频谱的测试
Spectrum Switch = 1 --------------------------à进行开关频谱的测试
Rx Quality = 1 --------------------------à进行接收质量的测试
RX Level = 1 --------------------------à进行接收电平的测试
RFER = 0 --------------------------à进行误码率的测试
BBB = 1 --------------------------à进行 BBB 的误码率测试
Gold Sample Average Power = 32.2 ----------------------à 金机平均功率值
Gold Sample Rx Level = 29 ----- --------------------à 金机接收电平值
The output loss
BER measurement level = -104 --------------------------à BER 测试的下行电平值
BS TCH level = -77 --------------------------à 定义基站业务信道电平
RX Level Max Limit = 35 --------------------------à定义接收电平的最大值限制
RX Level Min Limit = 27 --------------------------à 定义接收电平的最小值限制
[DCS 1]
Active = 1
TCH = 62
PCL = 10
Output Loss = 0.6
Input Loss = 0.46
Average Burst Power = 1
Peak Burst Power = 1
PVT Match = 1
Timing Error = 1
Phase Error Peak = 1
Phase Error RMS = 1
Frequency Error = 1
Spectrum Modulation = 1
Spectrum Switch = 1
Rx Quality = 1
RX Level = 1
RFER = 0
BBB = 1
Gold Sample Average Power = 23.0
Gold Sample Rx Level = 29
BER measurement level = -103
BS TCH level = -78
RX Level Max Limit = 33
RX Level Min Limit = 27
4.2 ATE 用户接口介绍
以下是该测试系统的主界面，该程序主要用于生产线测试，而非研发，所以只包括了一些你现在在界面上看到的简单的几项：错误代码显示，测试项目动态显示，大屏幕Fail和Pass,测试进度条，查看测试报告的按钮，打开excel（logging to Excel），测试模式选择按钮，初始化按钮，条码（barcode）显示及测试信息等。

4.2.1 ATE 深入
4.2.2 Report & System setting(报告及系统设置)
如果你按下report and system seting 按钮，你就能看到这个界面，包括4部分：左上部分，你可以看到测试报告信息输入部分;左边中间部分,是可选项，你可以选择相应的功能，用来编辑你的setup INI文件；右上部分，定义了硬件设置；界面底部是非常重要的一部分，你必须首先在select test setup 中选择一个setup INI 文件，象MTK_6205B_SETUP.INI文件，这些文件分别记录你的NVRAM数据库文件、校准文件、CFG文件、还有你的测试报告的位置
注意：setup INI 文件位置存储在customer_setup.txt文件中，如果你选择了一个错误的setup INI 文件，请手动编辑该文件，输入正确的setup INI 文件位置

4.2.3 综测设置
当你完成了report and system设置之后，你就可以从主界面顶部选择configuration，你后看到一下界面：
你可以将其与setup INI 文件映射，注意，如果你的设置是wireless test,并且设备是CMU200,右边底部是设置cable loss（线损补偿） 的位置，如果你的设置是default test items，将按找默认的测试项进行测试，除非你设置为非default test items(非默认测试项 default test items=0),这种情况下测试项为setup INI 文件中定义的信道（如定义在[GSM **]节中的）

4.2.4 测试序列编辑
你可以从开始（start）窗口打开，如下所示：

当打开EditTestSequence（编辑测试序列）窗体后，你可以看到如下界面，请先选择setup文件，因为所有的TX limit(发射限制)，system delay time(系统延时)，PCL Limit(功率控制等级限制)等等都定义在这里

4.3 ATE 软件与META软件的功能对比
一下列出了一些相对于META的不同功能：
1、 PASS和FAIL 大屏幕显示
2、 测试进度条
3、 动态测试状态显示
4、 自动产生测试报告
5、 综测试时检查check bar
6、 综测试包含GSM/GPRS 测试
7、 板测校准和综测组合模式
8、 自动生成日志到Excel
9、 电源支持NGSM
10、 不同类型的线损补偿
11、 灵活的setuo INI 文件可进行测试配置
12、 系统错误代码

4.4结果和测试报告格式
4.4.1 测试状态显示

当测试通过时
