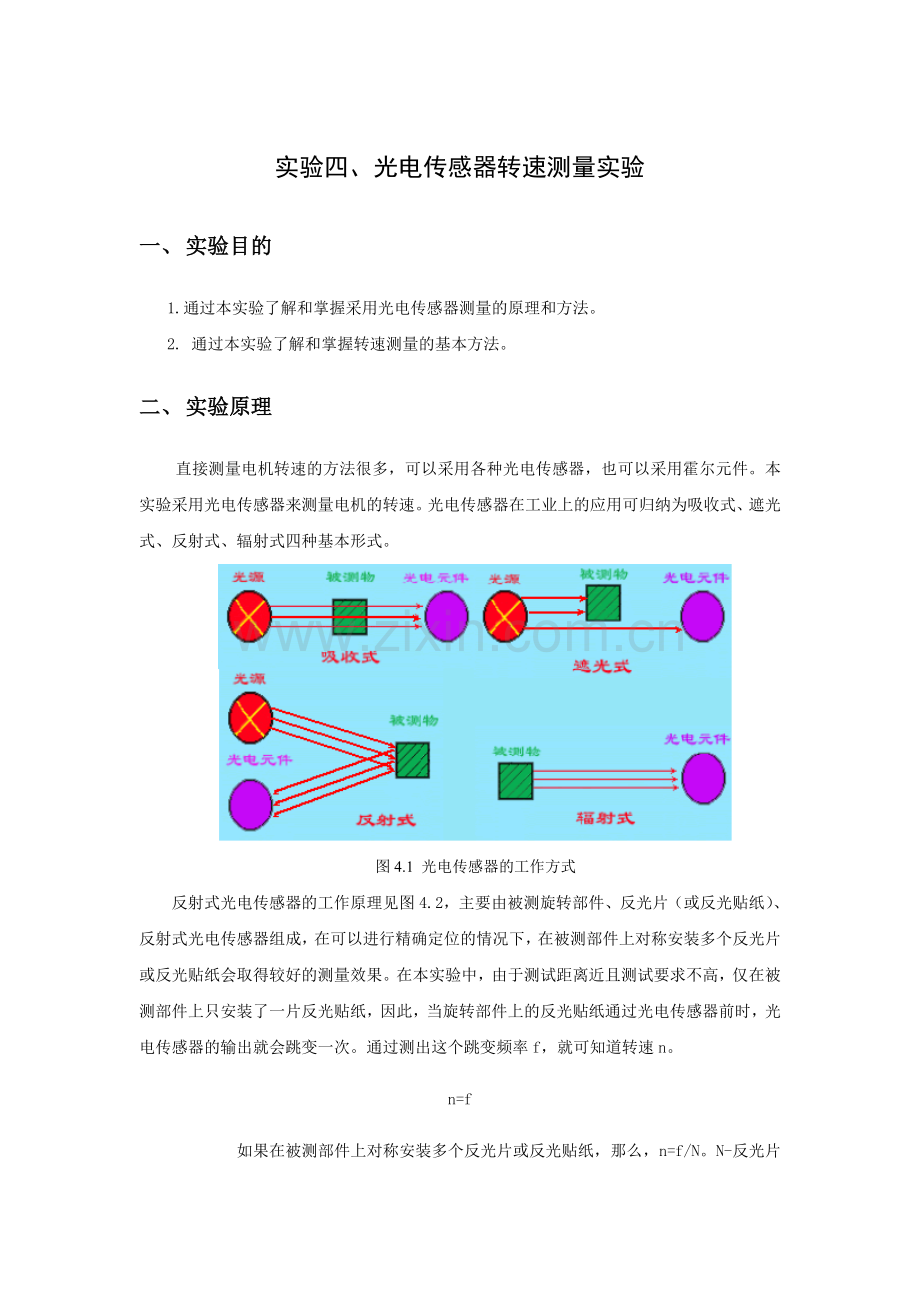

实验四光电传感器转速测量实验.doc_第1页
第1页 / 共3页
实验四光电传感器转速测量实验.doc_第2页
第2页 / 共3页
点击查看更多>>
资源描述
实验四、光电传感器转速测量实验 一、 实验目的 1.通过本实验了解和掌握采用光电传感器测量的原理和方法。 2. 通过本实验了解和掌握转速测量的基本方法。 二、 实验原理  直接测量电机转速的方法很多,可以采用各种光电传感器,也可以采用霍尔元件。本实验采用光电传感器来测量电机的转速。光电传感器在工业上的应用可归纳为吸收式、遮光式、反射式、辐射式四种基本形式。 图4.1 光电传感器的工作方式 反射式光电传感器的工作原理见图4.2,主要由被测旋转部件、反光片(或反光贴纸)、反射式光电传感器组成,在可以进行精确定位的情况下,在被测部件上对称安装多个反光片或反光贴纸会取得较好的测量效果。在本实验中,由于测试距离近且测试要求不高,仅在被测部件上只安装了一片反光贴纸,因此,当旋转部件上的反光贴纸通过光电传感器前时,光电传感器的输出就会跳变一次。通过测出这个跳变频率f,就可知道转速n。 n=f     如果在被测部件上对称安装多个反光片或反光贴纸,那么,n=f/N。N-反光片或反光贴纸的数量。 图4.2 反射式光电转速传感器的结构图 三. 实验仪器和设备 1. 计算机 n台 2. DRVI快速可重组虚拟仪器平台 1套 3. 并口数据采集仪(LDAQ-EPP2) 1台 4. 开关电源(LDY-A) 1台 5. 光电转速传感器(LHYF-12-A) 1套 6. 转子/振动实验台(LZS-A)/(LZD-A) 1 台 四、实验步骤 1、启动服务器,运行DRVI主程序,开启DRVI数据采集仪电源,然后点击DRVI快捷工具条上的"联机注册"图标。 2、点击实验脚本文件“服务器端”的链接,运行该实验。如图4.3所示。 图4.3 转速测量实验(服务器端)效果图 3、在电机转子侧面上贴上反光纸,将光电传感器探头对准反光纸,调节传感器后面的灵敏度旋钮至传感器对反光纸敏感,对其它部位不敏感,然后启动实验台,调节转速旋钮使电机达到某一稳定转速。 4、设定合适的门限值,点击面板中的"开关"按钮进行测量,观察并记录测量的转速值,调整传感器的位置,同时观察检测到的转速波形和传感器位置之间的关系,并分析由此带来的测量误差。 5.、调节电机转速至另一稳定转速,再次进行测量。 五、实验报告要求 1、简述实验目的和原理 2、根据实验步骤分析并整理转速测量结果 3、转速测量还可以采用其他哪些传感器进行? 4、采用光电传感器测量转速的精度如何,怎样保证测量的准确性?
