频谱分析仪操作指南 JV手机维修处

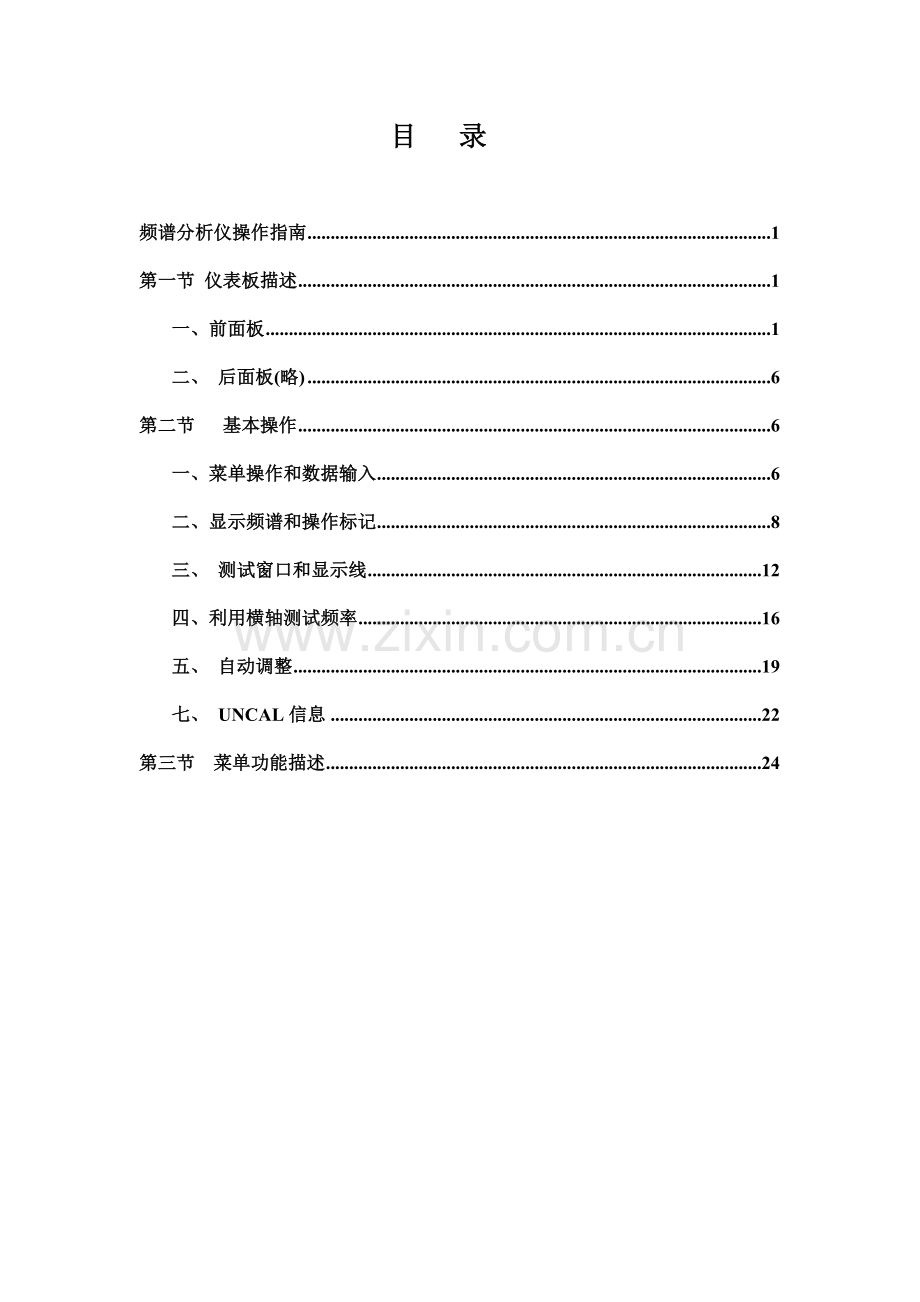

目 录

频谱分析仪操作指南 1
第一节 仪表板描述 1
一、前面板 1
二、 后面板(略) 6
第二节 基本操作 6
一、菜单操作和数据输入 6
二、显示频谱和操作标记 8
三、 测试窗口和显示线 12
四、利用横轴测试频率 16
五、 自动调整 19
七、 UNCAL信息 22
第三节 菜单功能描述 24

频谱分析仪操作指南
第一节 仪表板描述
一、前面板
这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：

1、显示部分
ADUANTEST R3131 SPECTRUM ANALYZER 9kHz-3GHz

Active
off

1 2 3 4 5 6 7

控制
描述
1
液晶显示(LCD)
显示轨迹和测试数据
2
活动区域
显示输入数据和测试数据
3
软菜单显示
显示每个软按键的功能（同时一直到7）
4
对比度控制
校准显示亮度
5
ACTIVE OFF键
关掉活动区域移开任何显示的信息
6
软按键
七个键相应于显示在左边的软菜单；按一个软按键选择相应的菜单项目
7
RETURN键
用于返回屏幕显示到分级软菜单结构的上一级菜单

2、电源开关/连接器部份
1 4 3 2
POWER TG OUTPUT RF INPUT2 RF INPUT1
〓 50Ω

控制
描述
1
POWER 开关
转动电源的开或关
2
RF INPUT1连接器
N-型输入连接器50欧姆
分析器输入连接器：频率范围是9千赫兹到3G赫兹
最大输入电平是+20dBm（INPUT ATT≥20dB）或
±50VDC 最大（R3131）
最大输入电平是+30dBm（INPUT ATT≥30dB）或
±50VDC 最大（R3131A）
3
RF INPUT2连接器
（未使用）
4
TG OUTPUT连接器
TG输出连接器
频率范围是100千赫兹到3G赫兹
仅当选项74被装备时才有效

3、软盘驱动部分
1

3 2
控制
描述
1
驱出按钮
用于从驱动器中弹出软盘
2
软盘驱动门
在这里插入软盘
3
通路灯,
当软盘正进入驱动器中开启

4、MEASUREMENT部分
FREQ 1
SPAN 2
LEVEL 3
4 □
REPEAT 5
STOP
SINGLE 6

TG 7
控制
描述
1
FREQ键
设置中心频率
2
SPAN键
设置频率跨距
3
LEVEL键
设置参考电平
4
SWEEP灯
当扫描正在运行时开启
5
REPEAT（START/STOP）键
执行连续扫描或重新扫描
6
SINGLE键
执行单一扫描或重新扫描
7
TG键
设置TG功能
仅当选项74被装备时才有效
5、DATA 部分
DATA
7
8
9
4
5
6
1
2
3
0
。··
-
+d Bm
dB

-dBm
sec

mv
msec

ENTER
μsec
GHz
MHz
kHZ
Hz
△
▽

CAL

EMC

PK SP

1 2 3 4 5

控制
描述
1
数字键
（附加功能键）
EMC
CAL
有十个数字键（0到9）和小数点键。通过按SHIFT键能进入附加功能。
为EMC测试设置条件
为频谱分析仪执行校准
2
BK SP（-）键
消除输入的数字或输入减号（-）
3
单位键
GHZ键
MHZ键
KHZ键
HZ（ENTER）键

这些用于选择一个单位或输入一个值
（见表格2-1）
4
步进键
在步进中输入数据
5
数字钮
精确调节输入的数据

表格2-1单位键设置

频率
时间
电平
dBm
dBμV
dBmV
Watts
Volts
GHZ键
GHZ
—
+ dBm
+ dBμV
+ dBmV
—
—
MHZ键
MHZ
秒
- dBm
- dBμV
- dBmV
W
V
KHZ键
KHZ
毫秒
—
—
—
mW
mV
HZ（ENTER）键
HZ
微秒
—
—
—
μW
μV

6、MARKER部分
MARKER

1 PK SRCH MKR 2
3 MAK MEAS 4

控制
描述
1
PK SRC键
搜索轨迹的峰值点
2
MKR键
显示标记
3
MEAS键
设置测试方式
4
MAK→键
获得标记值，以便使用这数据作为其它功能

7、 CONTROL 部分

CONTROL
1 BW TRIG PAS/FAIL 3
6 SWEEP TRACE DISPLAY 4
2 5
控制
描述
1
BW键
用于设置分析带宽 (RBW)和视频带宽(VBW)
2
TRIG键
用于设置触发状态
3
PAS/FAIL键
用于设置电平窗口的状态和检测遇到的情况
4
DISPLAY键
用于设置显示线、参考线，等
5
TRACE键
用于设置轨迹功能
6
SWEEP键
用于设置扫描时间

8、SYSTEM部分

SYSTEM
□ REMOTE
LOCAL 1
PRESET
CONFIG 2
□ SHIFT
3
SAVE
RECALL 4
COPY 5

控制
描述
1
LOCAL键
RIMOTE灯
脱离GPIB远程控制
灯亮时，表示频谱分析仪处于远程方式中
2
CONFIG键
PRESET键（SHIFT，CONFIG）
设置界面的操作状态等
使频谱分析仪复位到厂商默认的设置
3
SHIFT键
作为确定键，允许进入附加功能（这键上有蓝色标贴）。当按SHIFT键时，LED灯亮，切换到下一个键
4
RECALL键
SAVE键（SHIFT，RECALL）
回忆前面的数据
存储数据
5
COPY键
获得屏幕数据的硬拷贝
9、混杂的部分
AUTO POWER
TUNE COUNTER MEASURE

1 2 3 4

控制
描述
1
AUTO TUNE键
自动显示最大峰值
2
COUNTER键
作为计数器，用于测试频率
3
POWER MEASURE键
进行功率测试
4

（未使用）

10、屏幕注释

ADVANTEST R3131 DEC 3 10:28:36
Avg A
REF -20..0dBm *ATT 10dB A＿avg B＿avg
10 dB/ (75Ω) HOLD Smp1 Smp1 Avg A
ΔMarker ON/OFF
AVG TIMES A 800.00MkHz
#20 ▽ 34.83dB Avg A
PSE/CONT
Avg A 10/20
Avg B 10/20 Avg A
DL 4.9dB UNCAL CONT/SGL
RL –68.7 dBm
SQL –76.9 dBm

CENTER 800.0000MHz SPAN 20.0kHz
*RBW 3kHz *VBW 1kHz *SWP 50ms
ATTENTION 001
Span is set 0Hz.
Pls change span
4 5 6 7 8 9
1
2
3
20 10

19
18
11

12

17 16 15 14 13

图1屏幕注释

注释
描述
1
标题
显示（与其它数据区别）当前数据标题
2
参考电平
当前参考电平
3
振幅比例
当前振幅比例刻度
4
75Ω模式指示器
指示输入阻抗是75Ω（如果输入阻抗是50Ω没有指示）
5
HOLD模式指示器
指示面板键被设置成HOLD方式
6
RF衰减
在人工的模态中设置时，在当前衰减电平.ATT前加了一个星号（＊）
7
轨迹
当前选择的轨迹方式和搜索方式
8
日期
当前日期和时间
9
软菜单
菜单项目相应于功能键
10
标记区域
标记频率和标记电平
11
UNCAL信息
指示测试没被校准
12
信息窗口
显示出现的错误信息
13
频率跨度或停止频率
当前显示的频率跨距显示可能不同于当前的活动作用）
14
扫描时间
单一扫描的时间 〔在人工模态中设置时，SWP前部增加一个星号（＊）〕
15
视频带宽（VBW）
频率被选择为视频带宽滤波器
〔在人工模态中设置时，VBW值前加了一个星号（＊）〕
16
中心频率或开始频率
指示当前显示的中心频率〔当在人工模态中设置的时候在显示的RBW值前加了一个星号（＊）〕
17
分辨率带宽（RBW）
显示当前的分辨率带宽（当在人工模态中设置的时候在RBW前加了一个星号（＊））
18
线路设置显示
指示了显示线、参考线和噪声抑制线的值
19
平均数显示
显示平均数
20
活动区域
显示当前的活动功能和它们相关值
二、 后面板(略)
第二节 基本操作
一、菜单操作和数据输入
用面板按键和选项去操作频谱分析仪。使用面板键时，一个常见的菜单会显示在屏幕的右边。但是，有一些键没有相关的软菜单，如AUTO TUNE和COPY键。
每菜单选项与功能键一一对应。选择一个菜单，需要按相应的功能键。在一些情形中，按功能键显示附加选项。下面的例子指出了仪表板和软按键功能的多少。
1、选择菜单
按LEVEL键显示用于安装测试的菜单。
参考线值显示在活动区域中，电平菜单显示在屏幕的右边，显示如下
Ref Level
ATT AUTO/MNL
dB/div
Linear
Units
Ref Offset ON/OFF

2、输入数据
当一个值显示在激活区时，你可利用数字键、步进键或数据旋钮改变它。
l 利用数字键输入数据
可利用下面的键输入数据：数字键（0到9），小数点键，和退格（BK SP）或减号（－）键。如果你使用数字键时出错，你可用退格（BK SP）键删除最近输入的数字。如果你没有输入任何数据，按BK SP键输入一个减号（－）。数据输入后，按ENTER键或其它单位键之一完成操作。
注意：当按控制板上任何一键时，用数字键输入的数据没有中断，可以用终止器终止。
例如：用数字键设置参考电平为-20dBm：按-、2、0和GHz（+ dBm）键或2、0和MHz(-dBm)键。
l 利用步进键输入数据
通过前面定义的步进大小的步进键用于输入数据。按▽步进键减小数据；按△步进键增大数据。利用步进键输入数据而且看屏幕上的激活区域。你也可手动员定义步进大小。
例如：下面的例子用数字键设置参考电平为0dBm：按▽步进键。这设置参考电平为-10.0dBm。如果你再次按△步进键，电平被设置成0dBm。
l 利用数据旋钮输入数据
在预先确定的显示分析单位中，用数据旋钮来输入数据。这便于很好地调节已经输入的数据。
例如：利用数据旋钮去设置参考电平为0.5 dBm，顺时针旋转旋钮。这以0.1 dBm的增量增加参考电平。
连续地旋转它直到在激活区域指示是0.5dBm。
顺时针转动数据旋钮计数器减小参考电平。
l ACTIVE OFF
按ACTIVE OFF键， 关掉活动区域和删除任何显示的信息。如果活动区域关闭，你不可输入数据。按仪表上的任何键，再次打开活动区域。

3、菜单结构
通过按“1/2_more”或 键你可进入接下来的次菜单。
另外，有其它类型的功能键，它被用于固定在两个设置之间（ON/OFF，AUTO/MNL等）。当前的活动设置中，这些键被加上下划线。
按MKR显示标记（1）菜单显示如下。
Normal Marker
Delta Marker
Peak Menu
Sig Track ON/OFF
Sound
Marker off
1/2_more
l 显示次菜单
按功能键 显示一个次菜单显示如下。
按Sound，接下来显示声音菜单
Sound AM/FM
Volume
MKR Pause Time
Squelch ON/OFF
Sound Off
l 设置间的转换
用功能键打开当前活动的设置，例如AUTO/MNL键，重复按两次该键，返回到原来的设置。活动的设置被加上划下线。
例如：按Squelch ON/OFF
当选择ON时激活噪声抑制功能。当这功能是活动时，在活动区域中显示噪声抑制线及其当前值显示。
为了消除噪声抑制线，按Squelch ON/OFF 键再次选择OFF。
l RETURN
返回到显示的Marker(1)菜单。
按RETURN键从次菜单返回到初始菜单。
l 1/2_more和2/2_more
按1/2_more显示其余的功能键菜单。同时，按2/2_more显示底部返回到显示功能键的顶部。
按1/2_more。其余的Marke菜单（菜单2），显示如下。
Fixed MKR ON/OFF
MKR Step AUTI/MNL
Marker Couple ON/OFF
2/2_more▼
按2/2_more，显示前面的功能键(菜单1)

4、用 SHIFT键
用SHIFT选择功能其上有蓝色标贴，有四个功能：
l PRESET
l SAVE
l CAL
l EMC
按SHIFT和所期望的仪表键，选择这些功能键。按SHIFT点亮邻近的LED，指示移位功能有效。选择蓝色标签功能之前，第二次按SHIFT取消移位功能。绿色LED熄灭，指示移位功能无效。SHIFT也被用于激励控制功能（这控制功能不能用数据旋钮激励）：当按SHIFT直到绿色LED熄灭时控制功能被激励。当想删除控制功能时重复上面的程序；当绿色LED熄灭时，控制功能重新开始。
二、显示频谱和操作标记
样例测试：峰值点和低于3dB级别点间的不同频率；峰值点和低于60dB级别点间的不同频率。
1、 打开电源
注意：为了进行正确的测试，在规定的温度范围里使用频谱分析仪，且使用前打开电源后至小要等待30秒。
(1) 确定在前部面板上的POWER开关处于OFF位置。
(2) 将提供电源的电缆连接到后部面板的AC电源供应连接器上。
小心：为了避免损害，在规定的输入电压和频率范围里操作频谱分析仪。
(3) 连接电源电缆到出口。
(4) 转动POWER接通。当自动测试完成后，显示启动屏幕。
注意：电源打开后，屏幕窗口可能不同于显示在这里的窗口，与前面的设置有关。

2、初始化
这重新把当前的设置转为厂商的默认值。
(5) 按SHIFT键 ，激励移位模式，该键是蓝色标志的功能键。
(6) 按CONFIG（PRESET）键，复位所有频谱分析仪设置。
Wed 10 Dec 1997

REF -10..0dBm ATT 10dB A＿wrt B＿blank
10 dB/ Norm Norm

CENTER 1.5GHz SPAN 3000MHz
RBW 1MHz VBW 1MHz SWP 50ms

图2 原厂默认屏幕

3、校准信号输出
激励作为测量的校准信号。
(7) 按SHIFT和7（CAL）键，显示用于校准Cal菜单。
(8) 按Cal Sig Level ON/OFF，开启Cal Sig Level ON/OFF ，输出校准信号。
ADVANTEST R3131 Wed 10 Dec 1997
Cal
REF 0..0dBm ATT 10dB A＿wrt B＿blank
10 dB/ Norm Norm Cal

CAL sig Total
-10.0dBm Gain

Each ▼
Item

Freq Corr
ON/OFF

Cal Corr
ON/OFF

Cal Sig
Level
ON/OFF

CENTER 1.5GHz SPAN 3000MHz
RBW 1MHz VBW 1MHz SWP 50ms

图3 校准信号输出窗口
4、测试状态设置
改变分析仪设置以便输入信号显示得更清晰。
(9) 按FREQ。当前中心频率显示在激活区中，用来选择频率类型的频率菜单出现在右边。

ADVANTEST R3131 Wed 10 Dec 1997
Cal
REF 0..0dBm ATT 10dB A＿wrt B＿blank
10 dB/ Norm Norm Center

CENTEE start
1.5GHz
stop

CF step
AUTO/MNL

Peak*CF

CENTER 1.5GHz SPAN 3000MHz
RBW 1MHz VBW 1MHz SWP 50ms

图4 活动区域窗口

(10) 按3，0和MHZ。
设置30MHZ的中心频率。

ADVANTEST R3131 Wed 10 Dec 1997
Freq
REF 0..0dBm ATT 10dB A＿wrt B＿blank
10 dB/ Norm Norm Center

CENTEE start
30.0MHz
stop

CF step
AUTO/MNL

Peak*CF

CENTER 1.5GHz SPAN 3000MHz
RBW 1MHz VBW 1MHz SWP 50ms

图5 中心频率设置
(11) 按SPAN
在活动区域显示了当前的频率跨度，设置频率跨度的跨度菜单出现在右边。
(12) 按2，0和MHZ
设置20MHZ的频率跨度。
(13) 按LEVEL
在活动区域显示了当前的参考电平，设置电平的电平菜单出现在右边。
(14) 按1，0，MHZ（-dBm）
设置-10dBm的参考电平
ADVANTEST R3131 Wed 10 Dec 1997
Level
REF -10.0dBm ATT 10dB A＿wrt B＿blank
10 dB/ Norm Norm Ref Level

REF ATT
-10.0 dBm AUTO/MNL

dB/div▼

Linear

Units▼

Ref
Offset
ON/OFF

CENTER 30.00MHz SPAN 20.00MHz
RBW 300kHz VBW 100kHz SWP 50ms

图6 测试设置屏幕

5、显示轨迹峰值上的标记
(15) 按PK SRCH。
标记显示在轨迹峰值上，标记频率（大约30MHZ）和电平（大约-10dBm）被列出在标记区域。

ADVANTEST R3131 Wed 10 Dec 1997
Level
REF -10.0dBm ATT 10dB A＿wrt B＿blank
10 dB/ ◆ Norm Norm Ref Level

REF ATT
-10.0 dBm AUTO/MNL

dB/div▼

Linear

Units▼

Ref
Offset
ON/OFF

CENTER 30.00MHz SPAN 20.00MHz
RBW 300kHz VBW 100kHz SWP 50ms

图7 峰值搜索显示屏幕

6、使用δ标记
测试了在3dB电平点下和60dB电平点下之间不同的频率峰值。
(16) 按MKR
显示用于标记功能的Marker（1）菜单。
(17) 按Delta Marker
在轨迹上显示了δ标记，标记和δ标记之间不同的频率和电平列出在标记区域。
(18) 用数据旋钮把标记移到-3dB点，注意指示在标记区域的电平并把其设置到正端的位置。
现在标记区域列出了峰值点和3dB点电平下之间的不同的频率峰值。

ADVANTEST R3131 Wed 10 Dec 1997
Marker(1)
REF –10.0dBm ATT 10dB A＿wrt B＿blank
10 dB/ ◆ Norm Norm Normal
Δmarker Marker
ΔMKR 160kHz
160kHz -3.00dBm Delta
Marker

Peak▼
Menr

Sig Track
ON/OFF

Sound▼

Marker
Off
1/2,more
CENTER 30.00MHz SPAN 20.00MHz
RBW 300kHz VBW 100kHz SWP 50ms

图8 峰值点和3dB点电平间的不同的频率

(19) 接下来，用数据旋钮把标记移到60dB电平点下。
在标记区域中显示了峰值点和60dB点电平下之间不同的频率峰值。

ADVANTEST R3131 Wed 10 Dec 1997
Marker(1)
REF –10.0dBm ATT 10dB A＿wrt B＿blank
10 dB/ ◆ Norm Norm Normal
Δmarker Marker
ΔMKR 18MHz
18MHz -59.33dBm Delta
Marker

Peak▼
Menr

Sig Track
ON/OFF

Sound▼

Marker
Off
1/2,more
CENTER 30.00MHz SPAN 20.00MHz
RBW 300kHz VBW 100kHz SWP 50ms

图9 峰值点和60dB点电平下之间的不同的频率
三、 测试窗口和显示线
这部份描述了在有限区域内用于显示测试的测试窗口，窗口和参考线用于对比轨迹。

1、打开电源
(1) 打开频谱分析仪电源
2、初始化
重新把当前的设置转为厂商的默认值。
(2) 按SHIFT和CONFIG（PRESET），
默认的设置被重新复位。

Wed 10 Dec 1997

REF -10..0dBm ATT 10dB A＿wrt B＿blank
10 dB/ Norm Norm

CENTER 1.5GHz SPAN 3000MHz
RBW 1MHz VBW 1MHz SWP 50ms
